Moduł wzmacniacza spindle A06B-6088-H222#H500 A06B6088H222#H500 A06B-6088-H222/H500

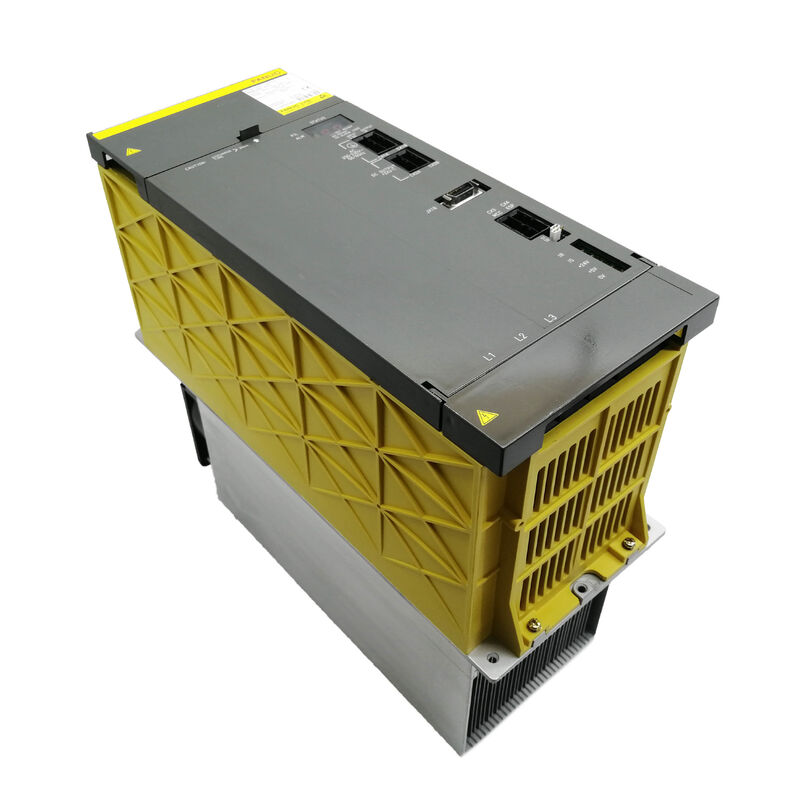

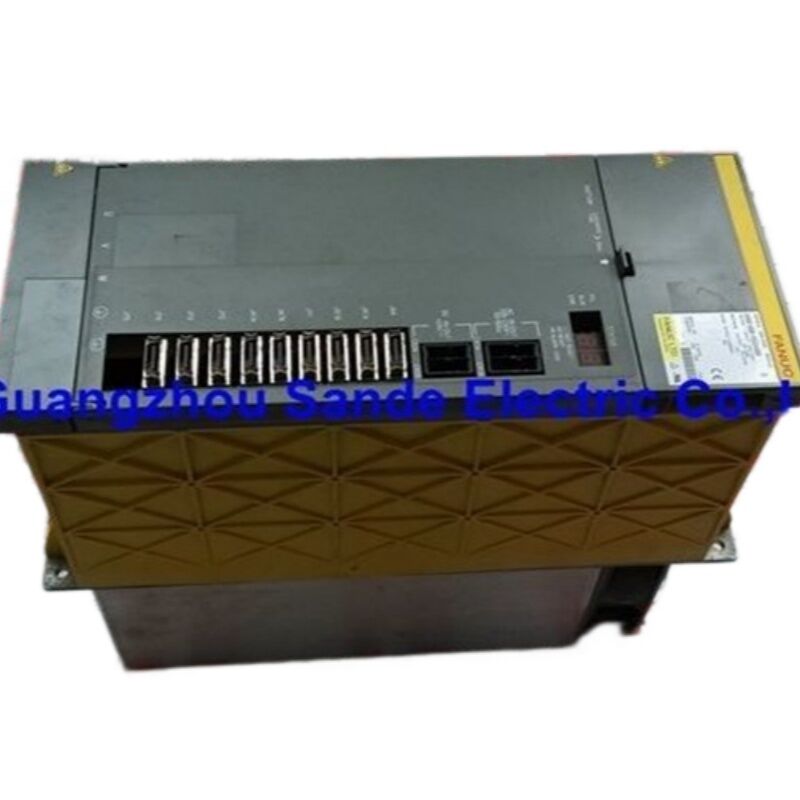

Moduł wzmacniacza wrzeciona FANUC A06B-6088-H222#H500 Alpha

SPM-22 | 25,2 kW | Interfejs typu 1 | Wejście 283–325 VDC | Wyjście 230 VAC / 95A | Silnik wrzeciona Alpha aP40 / Model 22 | Seria 200V | Płytki drukowane wewnętrzne: A16B-2202-0432 + A20B-1006-0481

Napęd, który obsługuje wrzeciono

W łańcuchu sprzętu między sterowaniem CNC a wrzecionem tnącym, moduł wzmacniacza wrzeciona zajmuje najbardziej wymagającą pozycję. Pobiera on moc z szyny DC z modułu zasilania, przekształca ją w precyzyjnie regulowany trójfazowy prąd zmienny o zadanej częstotliwości i prądzie, i dostarcza go do silnika wrzeciona z dowolną prędkością, o którą poprosiło sterowanie – czy to powolne 200 obr./min do przejścia gwintującego, czy pełnoobrotowe 8000 obr./min do cięcia wykończeniowego. Wszystko, co definiuje wydajność wrzeciona: przyspieszenie do prędkości, dokładność prędkości przy zmiennych obciążeniach skrawania, precyzja zatrzymania orientacji i moment obrotowy na wale silnika – przechodzi przez ten moduł.

FANUC A06B-6088-H222#H500 to wariant SPM-22 z serii FANUC Alpha A06B-6088: wzmacniacz wrzeciona o mocy znamionowej 25,2 kW, z interfejsem typu 1, przeznaczony do systemów 200V AC, zaprojektowany do napędzania silników wrzecion AC FANUC Alpha aP40 i Model 22. Jest to jeden z najszerzej stosowanych napędów wrzecion w rodzinie modułów FANUC Alpha, a maszyny, które go używają – centra obróbcze, centra tokarskie i frezarki z okresu produkcji ery Alpha – pozostają aktywne na halach produkcyjnych na całym świecie.

Specyfikacje techniczne

Rodzina modułów FANUC Alpha A06B-6088: Gdzie znajduje się H222

System napędów modułowych FANUC Alpha organizuje wzmacniacze wrzeciona według ich mocy wyjściowej, przy czym każdy "numer H" w numerze części odpowiada klasie mocy. Seria A06B-6088 obejmuje pełny zakres napędów wrzecion Alpha 200V – od mniejszych jednostek, takich jak SPM-22 (oznaczenie 22 kW, rzeczywista moc 25,2 kW), po większe moduły w tej samej obudowie montowanej w szafie.

W ramach tej rodziny, H222 jest preferowanym napędem dla silników wrzecion w klasie mocy 15–22 kW. Jest on powszechnie stosowany do napędzania silnika wrzeciona aP40 – wysokowydajnego silnika wrzeciona AC z serii Alpha, który występuje w szerokiej gamie centrów obróbczych od japońskich, niemieckich i tajwańskich producentów maszyn. Większe silniki wrzecion wymagają przejścia na H226 (SPM-26) lub H230 (SPM-30); mniejsze wymagania dotyczące silników są obsługiwane przez H215 (SPM-15) lub H211 (SPM-11).

Wszystkie te moduły mają ten sam format gniazda w szafie i układ połączeń szyny DC, co jest częścią tego, co czyni system modułów Alpha praktycznym dla producentów maszyn – moduł zasilania zasila szynę DC, moduły wzmacniaczy serwo i moduły wzmacniaczy wrzeciona pobierają z tej szyny, a cały stos napędów mieści się w standardowym układzie obudowy.

Interfejs typu 1: Co to oznacza dla integracji systemu

Sufiks #H500 w tym module identyfikuje go jako jednostkę z interfejsem typu 1. FANUC klasyfikuje moduły wzmacniaczy wrzeciona Alpha na cztery typy interfejsów (od 1 do 4), przy czym każdy typ obsługuje coraz bardziej zaawansowane funkcje wrzeciona:

Typ 1 – wariant używany w H222#H500 – jest interfejsem podstawowym. Obsługuje standardowe funkcje sterowania wrzecionem, których wymaga zdecydowana większość zastosowań centrów obróbczych: sterowanie zmienną prędkością, orientacja wrzeciona (M19), przełączanie biegów, synchronizacja wrzeciona w podstawowych konfiguracjach oraz sprzężenie zwrotne prędkości/pozycji do CNC. Interfejs typu 1 komunikuje się poprzez łącze szeregowe między CNC a SPM i jest kompatybilny z rodzinami sterowań CNC FANUC 0i, 6, 10, 11, 15, 16i, 18i i 21i, które były aktualne w momencie wdrożenia tej generacji modułów.

Typ 1 nie obsługuje zaawansowanego sterowania konturem Cs (które wymaga typu 4 i czujnika magnetycznego o wysokiej rozdzielczości) oraz niektórych specjalistycznych trybów synchronizacji. Dla zdecydowanej większości pionowych i poziomych centrów obróbczych, gdzie ten moduł jest używany, możliwości typu 1 są wszystkim, czego wymaga aplikacja.

Znaczenie dla konserwacji: przy wymianie H222#H500, jednostka zamienna musi być również typu 1 (sufiks #H500, #H501 lub #H508) – wariant typu 3 lub typu 4 nie może być zastąpiony, nawet jeśli moc znamionowa i silnik pasują, ponieważ połączenie interfejsu i oprogramowanie są zasadniczo różne.

Płytki drukowane wewnętrzne: Dwie płytki definiujące moduł

W przeciwieństwie do monolitycznego napędu mocy, A06B-6088-H222#H500 jest zbudowany wokół dwóch głównych płytek drukowanych, których funkcje są odrębne:

Płytka drukowana sterowania (A16B-2202-0432 lub A16B-2203-033x): Ta płytka obsługuje inteligencję napędu wrzeciona – komunikację szeregową z CNC, obliczanie pętli prędkości i pozycji, generowanie poleceń prądowych, monitorowanie i raportowanie alarmów za pomocą 7-segmentowego wyświetlacza na panelu przednim oraz przechowywanie wszystkich parametrów. Gdy wystąpi alarm wrzeciona związany z oprogramowaniem lub komunikacją (alarmy z zakresu AL-13 do AL-28), zazwyczaj to właśnie ta płytka jest przedmiotem analizy.

Płytka drukowana zasilania (A20B-1006-0481 lub A20B-1006-0487): Ta płytka zarządza rzeczywistym konwersją mocy – obwodami sterowania bramką IGBT, monitorowaniem szyny DC, pomiarem prądu i połączeniem między poleceniami prądowymi płytki sterującej a stopniem mocy napędzającym silnik. Alarm 12 (przeciążenie prądowe szyny DC) i Alarm 30 (przeciążenie obwodu mocy) wskazują na płytkę drukowaną zasilania i jej powiązane tranzystory IGBT.

Specjaliści FANUC i renomowane centra serwisowe traktują te płytki jako nierozłączne podzespoły kompletnego modułu – nie są one sprzedawane ani wymieniane niezależnie. Moduł jest serwisowany jako całość.

Sufiks #H500 i kompatybilność wersji oprogramowania

Sufiks po znaku hash w numerach części FANUC dla wzmacniaczy wrzeciona koduje wersję oprogramowania zainstalowaną na płytce drukowanej sterowania. Dla rodziny H222, udokumentowane wersje typu 1 to:

• #H500 – początkowa wersja oprogramowania produkcyjnego, najczęściej spotykana w zainstalowanej bazie
• #H501 – poprawiona wersja oprogramowania z aktualizacjami niektórych parametrów sterowania
• #H508 – dalsza rewizja oprogramowania

Te wersje oprogramowania są nie wymienne. Maszyna, która została pierwotnie uruchomiona z H222#H500, ma swoje parametry wrzeciona i konfigurację interfejsu CNC dopasowane do tej wersji oprogramowania. Instalacja H222#H501 jako zamiennika typu „plug-and-play” wymaga weryfikacji parametrów i może wymagać dostosowania parametrów strojenia wrzeciona przy ponownym uruchomieniu. Specjaliści FANUC jednomyślnie zalecają podanie dokładnego sufiksu przy zamawianiu zamiennika i weryfikację sufiksu na każdej otrzymanej jednostce przed instalacją.

Wariant #500CS pojawia się również w niektórych ofertach dostawców – jest to specjalny wariant specyfikacji i powinien być traktowany oddzielnie od standardowego H500.

Typowe kody alarmów i ich kierunek diagnostyczny

7-segmentowy wyświetlacz LED na panelu przednim A06B-6088-H222#H500 pokazuje dwucyfrowe kody alarmów w przypadku wystąpienia usterki. Najczęściej spotykane w praktyce:

AL-03 (przepalony bezpiecznik szyny DC) i AL-04 (przepalony bezpiecznik wejściowy): Często spowodowane zwarciami międzyfazowymi lub fazowo-uziemieniowymi w uzwojeniu silnika wrzeciona. Standardowa diagnostyka polega na odłączeniu przewodów zasilania silnika U/V/W i sprawdzeniu izolacji megomowej do PE przed uznaniem napędu za uszkodzony.

AL-09 (przegrzanie półprzewodnika mocy) i AL-56 (zatrzymany wewnętrzny wentylator chłodzący): Wskazują na problemy z systemem chłodzenia – uszkodzony zewnętrzny wentylator 12 mm lub zablokowany/uszkodzony wewnętrzny wentylator 60 mm. Oba wentylatory są wymiennymi elementami i są pierwszym punktem kontroli przy pojawieniu się tych alarmów.

AL-12 (przeciążenie prądowe szyny DC) i AL-30 (przeciążenie obwodu mocy): Są to najpoważniejsze alarmy, wskazujące na naprężenie lub uszkodzenie tranzystorów IGBT. Sekwencja diagnostyczna udokumentowana przez specjalistów FANUC zaczyna się od odłączenia przewodów silnika i polecenia pracy wrzeciona – jeśli AL-12 utrzymuje się bez podłączonego silnika, moduły IGBT w stopniu mocy są prawdopodobnie uszkodzone.

AL-24 / AL-25 (błąd/zatrzymanie transferu szeregowego): Błąd komunikacji między CNC a SPM. Diagnostyka zaczyna się od kabla i złącza między jednostką sterującą CNC a wzmacniaczem wrzeciona, a następnie rozciąga się na płytkę drukowaną sterowania.

Często zadawane pytania

P1: Czy A06B-6088-H222#H501 może być użyty jako bezpośredni zamiennik #H500, czy sufiks musi być dokładnie dopasowany?

Sufiksy #H500 i #H501 oznaczają różne wersje oprogramowania na płytce drukowanej sterowania. Chociaż oba są modułami z interfejsem typu 1 o identycznych znamionowych mocach sprzętowych, różnice w oprogramowaniu mogą wpływać na kompatybilność parametrów wrzeciona i zachowanie strojenia na CNC. Specjaliści ds. konserwacji FANUC konsekwentnie zalecają dokładne dopasowanie sufiksu przy zamawianiu zamiennika, szczególnie w przypadku awaryjnej wymiany, gdy nie ma czasu na ponowną weryfikację parametrów. W kontekście planowej konserwacji, gdy specjalista może sprawdzić i zweryfikować wszystkie parametry wrzeciona przy ponownym uruchomieniu, przejście z #H500 na #H501 jest możliwe, ale wymaga potwierdzenia, że wszystkie ustawienia parametrów są poprawne dla nowej wersji oprogramowania. Nigdy nie należy zakładać, że te dwa moduły są zamienne typu „plug-and-play” bez weryfikacji parametrów.

P2: Jakie silniki wrzeciona są kompatybilne z A06B-6088-H222#H500?

Ten moduł został określony dla silników wrzeciona AC FANUC Alpha aP40 i Alpha Model 22, oba wykorzystujące standardowe sprzężenie zwrotne z czujnika Alpha (typ M lub MZ). Moc znamionowa 25,2 kW pokrywa ciągłe wymagania mocy tych wariantów silników wrzeciona w typowych zastosowaniach centrów obróbczych. Używanie H222 z silnikami spoza tej specyfikacji – albo znacznie mniejszymi, co grozi niestabilnością sterowania z powodu niedopasowania parametrów, albo większymi silnikami przekraczającymi znamionowy prąd modułu 95A – nie jest obsługiwane i może prowadzić do uszkodzenia wzmacniacza, silnika lub obu. Dane parametrów silnika są przechowywane w pamięci NVRAM wzmacniacza wrzeciona i muszą być zgodne z faktycznie podłączonym silnikiem.

P3: Moduł pokazuje AL-12 z odłączonym silnikiem wrzeciona. Co to oznacza?

Alarm 12 (przeciążenie prądowe szyny DC) z odłączonymi przewodami silnika od zacisków U/V/W oznacza, że warunek przeciążenia występuje w samym wzmacniaczu, a nie w obwodzie silnika. Wskazuje to na uszkodzenie tranzystorów mocy IGBT w stopniu mocy – modułów, które wykonują rzeczywistą konwersję DC-AC. Uszkodzenie IGBT we wzmacniaczach wrzeciona jest zazwyczaj spowodowane skumulowanym obciążeniem termicznym z powodu degradacji systemu chłodzenia, zwarciami po stronie silnika, które obciążyły tranzystory przed zadziałaniem bezpiecznika ochronnego, lub po prostu degradacją związaną z wiekiem. Ten stan usterki zazwyczaj wymaga naprawy na poziomie komponentów płytki drukowanej zasilania przez wykwalifikowane centrum serwisowe napędów FANUC, wymiany modułów IGBT i sprawdzenia obwodu sterowania bramką.

P4: Jaka jest praktyczna różnica między A06B-6088-H222 a A06B-6088-H222 w serii 400V HV?

Seria A06B-6088 to wyłącznie klasa 200V (wejście szyny DC 283–325V, pochodzące z trójfazowego zasilania 200–230V AC). Wzmacniacze wrzeciona Alpha klasy 400V mają inne prefiksy numerów części w seriach A06B-6102 lub A06B-6111, z oznaczeniem „HV” w ich nazwie i napięciami szyny DC w zakresie 500–700V. Te dwie serie nie są wymienne – wymagają innych modułów zasilania, innych wariantów silników przystosowanych do odpowiedniej klasy napięcia i innego okablowania szafy. Jeśli maszyna pracuje na zasilaniu 400V AC i wykorzystuje system wrzeciona Alpha HV, A06B-6088-H222#H500 jest całkowicie nieodpowiednim modułem. Przed określeniem jakiegokolwiek wzmacniacza wrzeciona Alpha należy potwierdzić napięcie zasilania maszyny i typ modułu zasilania.

P5: Jakie są zalecane działania konserwacyjne zapobiegawcze dla tego modułu, aby uniknąć nieplanowanych awarii?

Dwa najważniejsze elementy konserwacji to wentylatory chłodzące. Zewnętrzny wentylator 12 mm (A90L-0001-0335/B) i wewnętrzny wentylator 60 mm (A90L-0001-0422) podlegają zużyciu w miarę godzin pracy, a awaria wentylatora prowadzi bezpośrednio do alarmów termicznych i ostatecznie do uszkodzenia IGBT z powodu przegrzania. Proaktywna wymiana wentylatorów w zaplanowanych odstępach czasu – zazwyczaj co 2–3 lata intensywnej eksploatacji, lub przy pierwszych oznakach zmniejszonego przepływu powietrza lub nietypowego hałasu – jest standardową praktyką w działach konserwacji obrabiarek. Poza wentylatorami, okresowa kontrola ścieżki wentylacyjnej modułu pod kątem nagromadzonego opiłków lub zanieczyszczeń mgłą chłodzącą, sprawdzanie wszystkich połączeń zacisków szyny DC i zasilania silnika pod kątem korozji lub poluzowania, a także sprawdzanie złączy kabli enkodera/czujnika to inne rutynowe czynności. Gdy napęd był przechowywany, powinien być stopniowo włączany, jeśli to możliwe, ponieważ kondensatory elektrolityczne w długo przechowywanych napędach mogą rozwijać problemy z prądem upływu, które objawiają się jako anomalie szyny DC przy pierwszym włączeniu.
