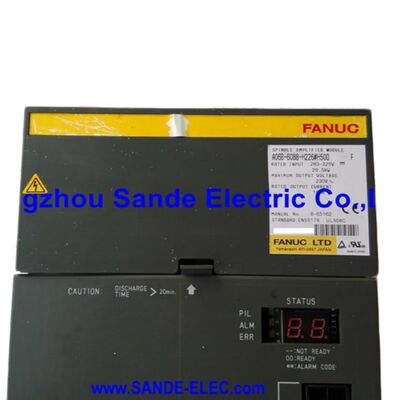

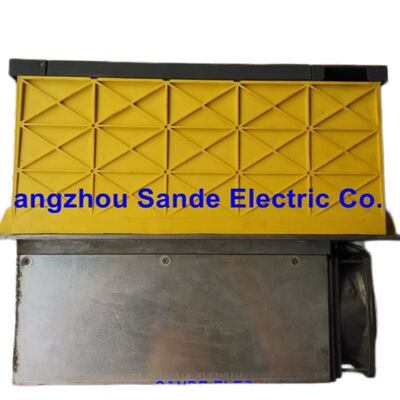

Moduł wzmacniacza wrzeciona FANUC A06B-6088-H226#H500 Alpha

SPM-26 | Interfejs typu 1 | Wejście 283–325 VDC | Wyjście 230 VAC / 111A | Silnik wrzeciona Alpha aP40 / Model 26 | Seria 200V | Płytki drukowane wewnętrzne: A16B-2202-0432 + A20B-1006-0482

O jeden stopień wyżej w hierarchii — i to widać

W rodzinie napędów wrzecion FANUC Alpha, każdy kolejny stopień mocy zapewnia mierzalny wzrost prądu, jaki wrzeciono maszyny może utrzymać. A06B-6088-H226#H500 znajduje się bezpośrednio nad SPM-22 w serii A06B-6088, posiadając ten sam interfejs typu 1 i tę samą architekturę klasy 200V, ale dostarczając znamionowy prąd wyjściowy 111A zamiast 95A w SPM-22. Ten 17% wzrost dostępnego prądu sprawia, że H226 jest odpowiednim modułem dla kolejnego poziomu silników wrzecion FANUC Alpha — tych wymagających większego momentu obrotowego i większej zdolności do obsługi stanów przejściowych niż SPM-22.

Oznaczenie SPM-26 klasyfikuje ten moduł jako jednostkę średniej klasy w rodzinie A06B-6088. Jest to napęd zazwyczaj parowany z silnikami wrzecion FANUC Alpha Model 26 i aP40, oba powszechne w poziomych i pionowych centrach obróbczych wymagających dużej zdolności usuwania materiału podczas długich cykli produkcyjnych.

Specyfikacje techniczne

H226 vs. H222: Zrozumienie ulepszenia

Zarówno SPM-22 (A06B-6088-H222), jak i SPM-26 (A06B-6088-H226) dzielą tę samą płytkę sterującą — A16B-2202-0432 — i tę samą architekturę interfejsu typu 1. Znajdują się w tym samym fizycznym formacie szafy, podłączają się do magistrali DC w ten sam sposób i komunikują się z CNC przez ten sam link szeregowy. Technik zaznajomiony z jednym będzie od razu komfortowo czuł się z drugim.

Różnica tkwi w stopniu mocy. H226 wykorzystuje płytkę zasilającą A20B-1006-0482 zamiast A20B-1006-0481 w H222 — fizycznie podobny, ale elektrycznie odmienny zespół, który obsługuje wyższą ciągłą moc wyjściową 111A. Ten wyższy limit prądu oznacza, że SPM-26 może sprostać wymaganiom momentu obrotowego większych silników wrzecion Alpha bez osiągania limitu termicznego wzmacniacza podczas długotrwałych cięć. W maszynach pracujących z frezami czołowymi o dużej średnicy, ciężkimi operacjami wytaczania lub cyklami gwintowania z dużym posuwem w trudnych materiałach, ten dodatkowy zapas prądu jest tym, co odróżnia płynną, ciągłą pracę od irytujących alarmów przeciążenia.

Dwa moduły nie są wzajemnie wymienne bez weryfikacji parametrów i potwierdzenia kompatybilności silnika — parametry silnika wrzeciona zapisane w napędzie muszą odpowiadać faktycznie podłączonemu silnikowi, a użycie SPM-22 zamiast SPM-26 ograniczy dostępny moment obrotowy wrzeciona, jeśli silnik wymaga wyższego prądu.

Kompatybilność silników: Alpha Model 26 i aP40

Linia silników wrzecion FANUC Alpha została zbudowana w oparciu o dopasowanie konkretnych stopni mocy do konkretnych charakterystyk wydajności silnika. A06B-6088-H226#H500 jest odpowiednim napędem dla silników wrzecion Alpha Model 26 i aP40 — oba średniej klasy silniki wrzecion AC, które pojawiły się w szerokim zakresie specyfikacji OEM obrabiarek podczas lat produkcji platformy Alpha.

Szczególnie aP40 był popularnym wyborem silnika wrzeciona dla producentów centrów obróbczych budujących maszyny w klasie mocy wrzeciona 15–30 kW. Jego połączenie zakresów prędkości ze stałym momentem obrotowym i stałą mocą, zintegrowane sprzężenie zwrotne czujnika Alpha i kompatybilność z systemem modułów Alpha 200V sprawiły, że był to standardowy wybór w maszynach sprzedawanych do zastosowań w przemyśle lotniczym, form i matryc oraz ogólnych warsztatach. Tam, gdzie wrzeciono maszyny jest wyposażone w ten silnik, H226#H500 jest określonym modułem.

Interfejs czujnika typu 1 w tym module obsługuje czujnik M, enkoder położenia i czujnik magnetyczny używany do orientacji wrzeciona — pełny zestaw opcji sprzężenia zwrotnego, których oczekują sterowniki CNC FANUC 0, 6, 10, 11, 15, 16i, 18i i 21i podczas komunikacji z tymi konfiguracjami silników wrzecion.

Regeneracja mocy w architekturze A06B-6088

Jedną z cech konstrukcyjnych, którą FANUC podkreślał w całej rodzinie modułów Alpha, jest regeneracja źródła zasilania — możliwość zwracania energii hamowania z silnika wrzeciona z powrotem do linii zasilającej, zamiast rozpraszania jej jako ciepła w rezystorze hamowania. Gdy wrzeciono o dużej bezwładności zwalnia z maksymalnej prędkości do zatrzymania, energia kinetyczna silnika musi gdzieś trafić. W starszych architekturach napędów energia ta stawała się ciepłem w banku rezystorów. W systemie modułów Alpha, moduł zasilania (PSM) obsługuje regenerację, a moduł wzmacniacza wrzeciona dostarcza prąd hamowania z powrotem przez magistralę DC do PSM, który przekazuje go z powrotem do zasilania AC.

Dla H226 ta architektura ma praktyczne znaczenie. Silnik wrzeciona klasy Model 26 ma znaczną bezwładność wirnika. Energia uwalniana podczas szybkiego hamowania z 8000 obr./min nie jest trywialna. Bez regeneracji, to obciążenie energetyczne wymagałoby dużych, dedykowanych rezystorów hamowania z ich powiązanym zarządzaniem termicznym. Dzięki architekturze PSM z regeneracją, energia krąży z powrotem do zasilania, zmniejszając generowanie ciepła w szafie i obniżając netto zużycie energii przez maszynę w ciągu całego dnia produkcyjnego.

Sam moduł H226 nie wykonuje regeneracji niezależnie — jest to funkcja na poziomie systemu rozłożona między SPM i PSM. Zapewnienie odpowiedniej zdolności regeneracyjnej PSM dla łącznych wymagań serwo i wrzeciona maszyny jest częścią prawidłowego wymiarowania systemu.

Płytki drukowane wewnętrzne: Dwie płytki, dwie funkcje

Fizycznie, A06B-6088-H226#H500 zawiera dwie główne płytki drukowane współpracujące ze sobą.

Płytka zasilająca A16B-2202-0432 obsługuje całą logikę: komunikację szeregową z CNC przez link szeregowy wrzeciona FANUC, generowanie poleceń prądowych na podstawie odniesień prędkości i pozycji, monitorowanie alarmów, przechowywanie parametrów w pamięci NVRAM oraz wyświetlacz 7-segmentowy na panelu przednim, który dostarcza technikowi serwisu informacji o stanie i kodach błędów. Gdy pojawiają się alarmy związane z komunikacją (AL-24, AL-25) lub alarmy CPU/pamięci (AL-13, AL-16, AL-17, AL-18), ta płytka jest przedmiotem izolacji błędów.

Płytka zasilająca A20B-1006-0482 zarządza rzeczywistą konwersją mocy z magistrali DC na trójfazowe AC o zadanej amplitudzie i częstotliwości. Zawiera obwody sterowania bramkami tranzystorów IGBT, czujniki magistrali DC, pomiar prądu na fazach wyjściowych oraz obwody ochrony sprzętowej, które wykrywają przetężenie i przepięcie na poziomie krzemu, zanim uszkodzą tranzystory. Alarmy 3, 9, 11, 12 i 30 wskazują na stopień mocy i jego powiązane komponenty.

Żadna z płytek nie jest sprzedawana ani wymieniana jako osobny komponent — specjaliści FANUC dostarczają i serwisują kompletny zespół modułu.

Odwołanie do alarmów: Odczyt wyświetlacza na panelu przednim

Podwójny wyświetlacz LED 7-segmentowy na panelu przednim H226 komunikuje stan modułu w dwóch znakach, zgodnie z tą samą strukturą kodowania alarmów, co reszta rodziny Alpha SPM. Najczęściej spotykane kody w terenie:

AL-01 (Przegrzanie silnika) — Wyzwolony wyłącznik termiczny silnika wrzeciona. Sprawdź wentylator chłodzący silnika i ścieżkę wentylacji przed uznaniem modułu za uszkodzony.

AL-03 (Przepalony bezpiecznik na magistrali DC) — Wskazuje na wewnętrzny bezpiecznik magistrali DC SPM, zazwyczaj spowodowany zdarzeniem przetężeniowym w stopniu mocy. Zdiagnozuj przyczynę źródłową przed wymianą bezpiecznika.

AL-09 (Przegrzanie półprzewodników mocy) — Temperatura radiatora IGBT przekroczyła limity. Sprawdź oba wentylatory chłodzące — zewnętrzny wentylator 12 mm i wewnętrzny wentylator 60 mm — i zweryfikuj przepływ powietrza przez szafę.

AL-12 (Przetężenie w obwodzie mocy) — Najpoważniejszy alarm, wskazujący na obciążenie tranzystorów IGBT. Standardowy protokół diagnostyczny: odłącz przewody silnika U/V/W i uruchom wrzeciono. Jeśli AL-12 ustąpi, usterka leży w uzwojeniu silnika lub kablu. Jeśli alarm się utrzyma, podejrzane są tranzystory stopnia mocy.

AL-24 / AL-25 (Błąd transmisji szeregowej / Stop) — Błąd komunikacji między CNC a SPM. Rozpocznij diagnostykę od kabla i złączy magistrali szeregowej; przejdź do płytki sterującej, jeśli integralność kabla zostanie potwierdzona.

Wersja oprogramowania #H500: Dlaczego nie można jej zignorować

Sufiks po znaku hash w numerach części wzmacniaczy wrzeciona FANUC nie jest przypadkowy. Dla rodziny H226 udokumentowane wersje to #H500 (oryginalne wydanie), #H501 (poprawione oprogramowanie) i #500CS (specjalna specyfikacja). Wersje te zawierają różne oprogramowanie układowe na płytce sterującej A16B-2202-0432, a różnice wpływają na kompatybilność parametrów wrzeciona, zachowanie funkcji, a w niektórych przypadkach na dostępność pewnych funkcji wrzeciona.

Specjaliści FANUC i centra serwisowe CNC konsekwentnie podkreślają tę samą uwagę: dokładny sufiks musi się zgadzać przy zamawianiu zamiennika. Maszyna skonfigurowana z H226#H500 ma parametry wrzeciona dopasowane do tego oprogramowania układowego. Podstawienie #H501 wprowadza ryzyko niedopasowania parametrów, które może prowadzić do nieoczekiwanych zachowań wrzeciona, anomalii strojenia lub całkowitych alarmów przy pierwszym uruchomieniu po wymianie. W kontekście planowanej konserwacji, gdzie wykwalifikowany technik zweryfikuje i ponownie dostroi parametry wrzeciona, podstawienie jest możliwe do opanowania. W scenariuszu awaryjnym jest to komplikacja, której wykwalifikowani inżynierowie serwisu FANUC starają się unikać, magazynując i zamawiając dokładnie tę samą wersję sufiksu.

Często zadawane pytania

P1: Jaki silnik wrzeciona jest obsługiwany przez A06B-6088-H226#H500 i czy może on zastąpić SPM-22 (H222) w istniejącej instalacji?

Ten moduł jest przeznaczony do silników wrzecion FANUC Alpha Model 26 i aP40, oba wymagające prądu wyjściowego 111A, który ten moduł zapewnia. Technicznie możliwe jest zastąpienie H226 przez H222 (95A) w maszynie używającej silnika aP22 lub mniejszego — wyżej oceniany moduł będzie po prostu pracował z mniejszym obciążeniem —, ale wymaga weryfikacji parametrów, aby upewnić się, że dane silnika wrzeciona załadowane do modułu zamiennego odpowiadają faktycznie podłączonemu silnikowi. W drugą stronę — umieszczenie H222 tam, gdzie jest wymagany H226 — ograniczyłoby dostępny prąd wrzeciona i nie jest zalecane. Zawsze dopasuj ocenę SPM do specyfikacji silnika.

P2: Zarówno H222, jak i H226 używają tej samej płytki sterującej A16B-2202-0432. Czy to oznacza, że oba moduły są wymienne?

Nie. Chociaż dzielą ten sam numer części płytki sterującej, płytki zasilające się różnią (A20B-1006-0481 dla H222 vs. A20B-1006-0482 dla H226), a parametry silnika zapisane w NVRAM są dopasowane do różnych ocen silnika. Dodatkowo, wersja oprogramowania układowego wpływa na zachowanie funkcji wrzeciona. Włożenie H222 tam, gdzie wymagany jest H226, ograniczy moc wyjściową prądu i może spowodować alarmy przeciążenia przy normalnych obciążeniach wrzeciona. Odwrotne podstawienie jest podobnie niewskazane bez pełnej ponownej weryfikacji parametrów. Te moduły powinny być traktowane jako zespoły dopasowane do silnika, a nie jako wymienne stopnie mocy.

P3: Co w praktyce oznacza oznaczenie interfejsu typu 1 dla kompatybilności systemu CNC?

Typ 1 jest podstawową specyfikacją interfejsu w rodzinie Alpha SPM, obsługującą standardowe funkcje sterowania wrzecionem używane w zdecydowanej większości zastosowań centrów obróbczych: zmienną prędkość, orientację wrzeciona (M19), wybór biegów, podstawową synchronizację wrzeciona oraz sprzężenie zwrotne prędkości/pozycji do CNC. Komunikuje się za pośrednictwem szeregowego linku wrzeciona FANUC i jest kompatybilny z generacjami CNC FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i oraz 30i/31i/32i. Nie obsługuje sterowania konturem Cs (które wymaga typu 4 i czujnika o wysokiej rozdzielczości) oraz niektórych zaawansowanych trybów synchronizacji wielowrzecionowej. Dla większości napędów wrzecion centrów obróbczych, możliwości typu 1 są dokładnie tym, czego wymaga aplikacja, a określenie bardziej złożonego typu interfejsu dodałoby kosztów bez korzyści funkcjonalnych.

P4: Alarm AL-09 (Przegrzanie półprzewodników mocy) stale pojawia się na tym module. Co należy sprawdzić najpierw?

A06B-6088-H226#H500 polega zarówno na zewnętrznym wentylatorze 12 mm (A90L-0001-0335/B), jak i wewnętrznym wentylatorze chłodzącym 60 mm (A90L-0001-0422), aby utrzymać radiator IGBT w granicach temperatury. Awaria wentylatora jest najczęstszą przyczyną AL-09, a oba wentylatory należy natychmiast sprawdzić — upewniając się, że obracają się swobodnie, z odpowiednią prędkością, a łopatki wentylatora i kanały powietrzne nie są zablokowane przez nagromadzone wióry lub pozostałości mgły chłodzącej. Temperatura otoczenia szafy i przepływ powietrza przez stos napędów są drugorzędnymi kontrolami. Jeśli oba wentylatory działają poprawnie, a alarm się utrzymuje, przyczyną może być podwyższona temperatura otoczenia w szafie elektrycznej lub częściowo zwarty obciążenie zwiększające rozpraszanie mocy. Proaktywna wymiana wentylatorów w regularnych odstępach czasu — zazwyczaj co dwa do trzech lat intensywnej eksploatacji — jest standardową konserwacją zapobiegawczą dla napędów wrzecion modułów Alpha.

P5: Czy wersja #H500 modułu H226 jest dostępna jako nowa, czy tylko jako jednostki odnowione/naprawione?

Seria A06B-6088 Alpha jest dojrzałą linią produktów, a produkcja fabrycznie nowych H226#H500 nie jest niezawodnie dostępna przez normalne kanały dystrybucji. Rynek dostaw składa się z jednostek odnowionych przetwarzanych przez specjalistyczne centra serwisowe FANUC, jednostek z zapasów magazynowych od autoryzowanych dystrybutorów, którzy posiadali zapasy, oraz przetestowanych używanych jednostek usuniętych z wycofanych z eksploatacji maszyn. Renomowani specjaliści od napraw FANUC testują te moduły na rzeczywistych silnikach wrzecion FANUC i sterownikach CNC — nie tylko na zasilaczach stołowych —, aby zweryfikować wydajność w warunkach termicznych i elektrycznych rzeczywistej pracy. Przy zamawianiu zamiennika, potwierdzenie metody testowania i warunków gwarancji od dostawcy jest odpowiednią starannością przed zakupem. Warianty #H501 i #500CS również krążą na rynku, a potwierdzenie, że dokładny sufiks odpowiada oryginałowi przed przyjęciem dostawy, jest kluczowe.
