Moduł zasilania A06B-6110-H026

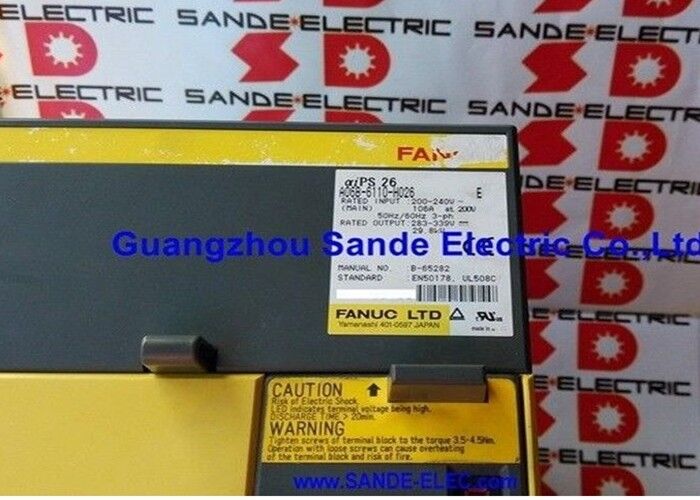

Fanuc A06B-6110-H026 | Moduł zasilania Alpha i PSM-26i (aiPS-26) — 29,8 kW, 3-fazowy 200–240V AC, 106A, 283–339V DC, Aktywna regeneracja — Zastąpiony przez A06B-6140-H026

Przegląd

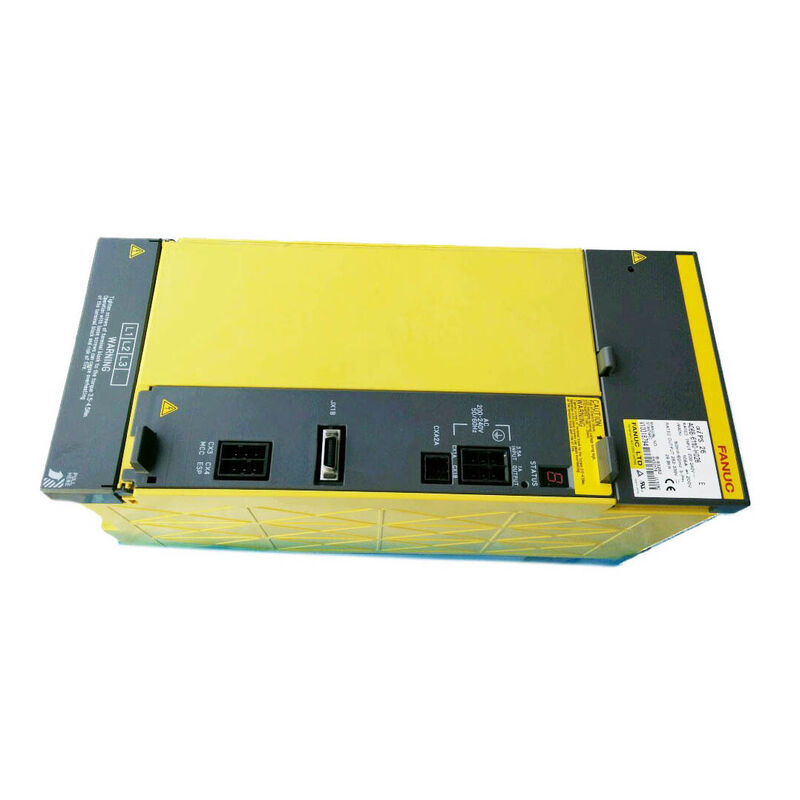

Fanuc A06B-6110-H026 to PSM-26i — moduł zasilania o mocy 29,8 kW z pierwszej generacji serii zasilaczy alpha i (A06B-6110) firmy Fanuc.

Zajmuje on taką samą pozycję w systemie napędowym alpha i, jaką PSM-26 (A06B-6087-H126) zajmuje w oryginalnym systemie alpha: zasilacz średniej mocy, który obejmuje najczęstszą konfigurację maszyny, gdzie wrzeciono o średniej mocy i wiele osi serwo pobiera jednocześnie moc w granicach 29,8 kW ciągłej pracy.

Różnica między serią alpha i A06B-6110 a serią alpha A06B-6087 ma charakter architektoniczny, a nie tylko generacyjny. Te dwie rodziny modułów obsługują fundamentalnie różne generacje systemów napędowych.

PSM-26 A06B-6087 zasila oryginalne wzmacniacze SVM alpha (seria A06B-6079, A06B-6096) i oryginalne wzmacniacze wrzeciona SPM alpha.

PSM-26i A06B-6110-H026 zasila wzmacniacze SVM alpha i (seria A06B-6114) i wzmacniacze wrzeciona SPM alpha i (seria A06B-6120) — moduły, które komunikują się z kontrolerami CNC 16i/18i/0i za pośrednictwem optycznej magistrali serwo FSSB, a nie starszego elektrycznego interfejsu typu A/B.

Maszyna CNC nie może zastąpić jednego zasilacza jednej rodziny innym; architektura magistrali DC i obwody dystrybucji mocy sterującej są różne.

A06B-6110-H026 jest pierwszym generacją zasilacza alpha i i został zastąpiony w aktywnej linii produktów Fanuc przez A06B-6140-H026 — odpowiednik drugiej generacji. Oba moduły obsługują ten sam system napędowy alpha i, dostarczają tę samą klasę mocy wyjściowej 29,8 kW i zachowują kompatybilność z tymi samymi wzmacniaczami SVM A06B-6114 i SPM A06B-6120 znajdującymi się poniżej.

Przejście z H026 na H140-H026 przyniosło przeprojektowane płytki drukowane i poprawioną trwałość komponentów, ale maszyny z modułami A06B-6110-H026 nadal działają przy aktywnym wsparciu specjalistycznego rynku wtórnego.

Kluczowe specyfikacje

Alpha i vs Alpha — Co przyniosła zmiana generacji

Przejście z oryginalnego systemu napędowego alpha do generacji alpha i przyniosło ulepszenia, które miały znaczenie dla producentów maszyn i operatorów: wyższą rozdzielczość enkoderów w silnikach (od 65 536 do 1 000 000, a ostatecznie 16 000 000 impulsów na obrót), komunikację światłowodową FSSB zastępującą starsze elektryczne interfejsy serwo, wyższą przepustowość pętli serwo umożliwiającą lepsze śledzenie błędów oraz ulepszoną technologię tranzystorów IPM we wzmacniaczach.

Rola modułu zasilania w dostarczaniu tych ulepszeń jest pośrednia, ale kluczowa — A06B-6110-H026 zapewnia magistralę DC, od której zależą ulepszone wzmacniacze alpha i SVM i SPM.

Zakres wyjściowy magistrali DC 283–339V modułu PSM-26i jest nieco szerszy po stronie górnej niż 283–325V oryginalnego PSM-26. Odzwierciedla to udoskonaloną regulację zasilania w generacji alpha i, zapewniając większy margines dla obsługi energii regeneracyjnej przed interwencją zabezpieczenia przed przepięciem.

Korekcja współczynnika mocy powyżej 0,98 jest również znaczącym ulepszeniem inżynieryjnym — oryginalna seria PSM alpha działała przy niższych współczynnikach mocy, a zawartość prądu harmonicznego zwracana do zasilania obiektu była wyższa.

Obwód PFC PSM-26i stanowi obciążenie o współczynniku mocy bliskim jedności dla zasilania trójfazowego, co zmniejsza moc pozorną pobieraną w stosunku do mocy czynnej, i zmniejsza zniekształcenia harmoniczne na magistrali zasilania obiektu.

Podwójne monitorowanie wentylatorów — AL-2 i AL-A

A06B-6110-H026 jest jednym z niewielu modułów zasilania z rodziny alpha z osobnym kodem alarmowym dla zewnętrznego wentylatora radiatora (AL-A) oprócz alarmu wentylatora wewnętrznego (AL-2). To rozróżnienie ma znaczenie operacyjne:

AL-2 — Zatrzymany wentylator wewnętrzny (A90L-0001-0441#39). Wentylator wewnętrzny zarządza przepływem powietrza w obudowie modułu, chłodząc płytkę sterującą i elektronikę mocy. AL-2 wymaga natychmiastowej wymiany wentylatora.

AL-A — Zatrzymany wentylator zewnętrzny radiatora (A90L-0001-0509). Wentylator zewnętrzny jest zamontowany na radiatorze i przepuszcza powietrze przez żeberka, aby odprowadzić ciepło z modułów tranzystorów IGBT. Bez wentylatora zewnętrznego temperatura radiatora rośnie w kierunku wyłączenia z powodu przegrzania (AL-3).

AL-A również wymaga natychmiastowej wymiany wentylatora.

Rozróżnienie między AL-2 i AL-A na wyświetlaczu modułu pozwala technikowi konserwacji zidentyfikować, który wentylator uległ awarii bez otwierania modułu — AL-2 oznacza wentylator wewnętrzny, AL-A oznacza zewnętrzny wentylator radiatora.

Oba wentylatory są dostępne osobno jako części zamienne i można je wymieniać bez wymiany całego modułu.

Detekcja wycieku i wydajność regeneracji

Wbudowany obwód detekcji wycieku monitoruje prądy zwarciowe do ziemi w magistrali DC i okablowaniu silnika. W systemie alpha i, wyższa rozdzielczość enkodera i lepsza wydajność serwo modułów A06B-6114 SVM sprawiają, że drobne błędy pozycji i nieregularności prędkości spowodowane degradacją izolacji uzwojeń silnika stają się widoczne na CNC, zanim dojdzie do całkowitego uszkodzenia uzwojenia.

Obwód detekcji wycieku zapewnia wczesne ostrzeżenie ze strony stopnia mocy, które uzupełnia to — wykrywając ścieżkę prądu tworzącą się do ziemi w miarę postępującego uszkodzenia izolacji.

Korekcja współczynnika mocy powyżej 0,98 oznacza, że A06B-6110-H026 pobiera prąd z zasilania trójfazowego w niemal sinusoidalnym przebiegu, blisko w fazie z napięciem zasilania. Z perspektywy infrastruktury energetycznej obiektu oznacza to, że moc pozorna (kVA) pobierana przez PSM-26i jest bardzo zbliżona do mocy czynnej (kW), którą faktycznie zużywa.

Ma to znaczenie dla obiektów przemysłowych z karami za współczynnik mocy w taryfie za energię elektryczną oraz dla instalacji zasilanych z generatorów, gdzie zdolność prądu biernego jest ograniczona.

FAQ

P1: Czy A06B-6110-H026 może zastąpić A06B-6087-H126 (PSM-26, seria alpha), jeśli starszy moduł uległ awarii?

Nie. Moduły zasilania alpha (A06B-6087) i alpha i (A06B-6110) nie są wymienne.

Architektura dystrybucji mocy sterującej i interfejs magistrali DC między PSM a wzmacniaczami SVM/SPM różnią się między generacjami.

A06B-6110-H026 jest przeznaczony do współpracy ze wzmacniaczami SVM A06B-6114 i SPM A06B-6120; A06B-6087-H126 współpracuje ze wzmacniaczami SVM A06B-6079/6096 i SPM A06B-6088/6102.

Maszyna z oryginalnymi wzmacniaczami alpha musi używać oryginalnej rodziny PSM alpha.

P2: A06B-6110-H026 został zastąpiony przez A06B-6140-H026 — czy H026 jest nadal wystarczający dla działającej maszyny, czy powinien zostać zmodernizowany do H140?

A06B-6110-H026 jest w pełni wystarczający dla maszyn, które obecnie obsługuje — dostarcza tę samą moc wyjściową 29,8 kW, utrzymuje tę samą magistralę DC 283–339V i obsługuje te same rodziny wzmacniaczy A06B-6114/A06B-6120 co zamiennik A06B-6140-H026.

H140 jest aktualnym oznaczeniem produkcyjnym z przeprojektowanymi płytkami drukowanymi dla zwiększonej trwałości, ale nie jest to znacząca funkcjonalna modernizacja w żadnym sensie operacyjnym dla maszyny działającej poprawnie z H026.

Gdy H026 ostatecznie będzie wymagał wymiany, H140 jest naturalnym następcą i jest kompatybilny z tym samym stelażem napędowym.

P3: Jaki alarm CNC pojawia się na sterowniku 16i lub 18i, gdy PSM-26i ulegnie awarii?

Alarmy modułu zasilania alpha i pojawiają się na wyświetlaczu przednim modułu jako AL-1 do AL-7 i AL-A, AL-E. Na ekranie CNC prezentacja odpowiedniego alarmu zależy od tego, czy awaria powoduje również alarm podłączonych modułów SVM lub SPM.

Jeśli magistrala PSM ulegnie załamaniu (AL-4, spadek napięcia) lub PSM się wyłączy, wszystkie podłączone osie serwo tracą zasilanie, a SV-0401 (rozłączenie wzmacniacza serwo) lub alarmy SP (rozłączenie wrzeciona) pojawiają się jednocześnie dla wszystkich osi — ten wzorzec jednoczesnych alarmów na wszystkich osiach sam w sobie jest diagnostyczny dla awarii na poziomie PSM, a nie awarii indywidualnego wzmacniacza osi.

Sprawdź bezpośrednio wyświetlacz przedni PSM pod kątem konkretnego kodu alarmowego PSM.

P4: Jakie udogodnienia elektryczne obiektu są potrzebne dla znamionowego wejścia 106A w A06B-6110-H026?

Ciągłe znamionowe wejście 106A przy 200V wymaga wyłącznika nadprądowego o wartości 125–150A, z charakterystyką wyzwalania, która uwzględnia przejściowy prąd rozruchowy bez niepotrzebnego zadziałania. Przekrój kabla dla 106A w temperaturze otoczenia instalacji musi być zgodny z odpowiednimi normami elektrycznymi.

Zaleca się zastosowanie reaktora AC odpowiedniego dla tej klasy prądu, aby ograniczyć wtrysk prądu harmonicznego i zmniejszyć prąd rozruchowy.

Transformator obiektu zasilający ten obwód powinien mieć wystarczającą moc dla zapotrzebowania na moc czynną 29,8 kW plus moc bierną pobieraną podczas rozruchu.

P5: Czy A06B-6110-H026 może zasilać jednostki serwo wzmacniaczy beta i (seria A06B-6130) oprócz modułów SVM alpha i?

Jednostki serwo wzmacniaczy beta i (seria A06B-6130) mają własne, samodzielne zasilacze i nie pobierają mocy z głównej magistrali DC PSM — podłączają się bezpośrednio do zasilania AC i generują własną wewnętrzną magistralę DC.

Magistrala PSM-26i alpha i zasila tylko moduły SVM alpha i A06B-6114 oraz moduły SPM alpha i A06B-6120. Jednostki beta i są podłączane do łańcucha FSSB CNC obok wzmacniaczy alpha i, ale zasilane niezależnie.

A06B-6110-H026 nie musi być dobierany ani wybierany na podstawie zapotrzebowania na moc żadnej jednostki beta i.
