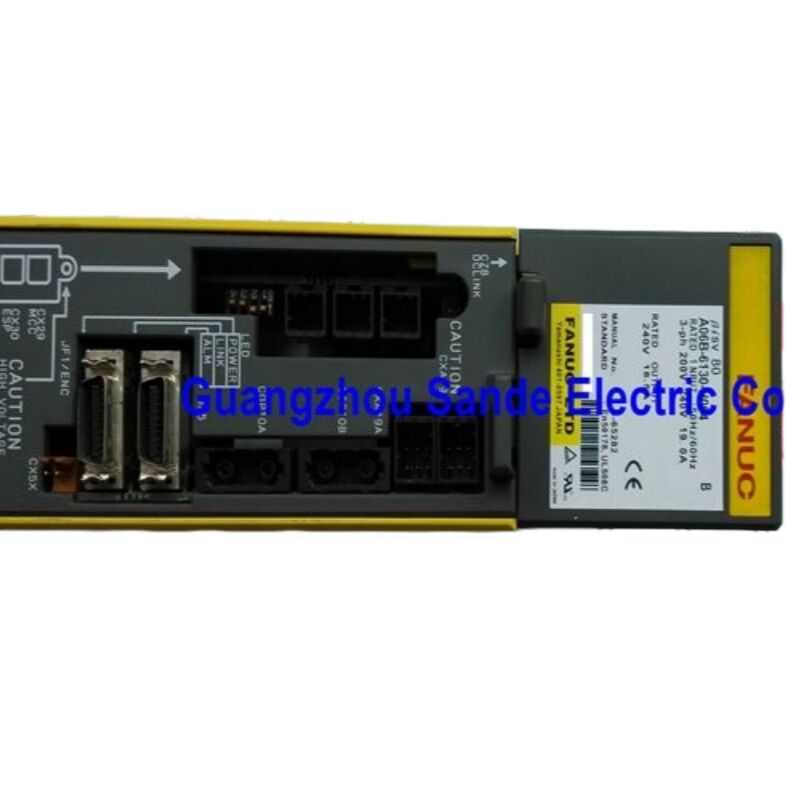

FANUC A06B-6130-H004 — Wzmacniacz serwo pojedynczej osi serii Beta i, interfejs FSSB, 80A

Identyfikacja produktu

Numer części: A06B-6130-H004

Seria: FANUC MELSERVO Beta i (βi)

Oznaczenie modelu: SVM1-80i (jednogniazdowy moduł serwo, klasa 80A)

Interfejs: FSSB — FANUC Servo Serial Bus (światłowód)

Instrukcja referencyjna: B-65322

Czym jest ta jednostka

Wśród wzmacniaczy serwo FANUC z serii Beta i, A06B-6130-H004 zajmuje specyficzne i dobrze zdefiniowane miejsce: jest to moduł jednogniazdowy 80A — jednostka o największej pojemności w pierwszej generacji serii Beta i SVM1. Podczas gdy mniejsze warianty H001 (20A) i H002 (40A) obsługują osie o mniejszym obciążeniu, H004 jest przeznaczony do osi wymagających stałego wysokiego prądu i szybkiej reakcji przyspieszenia: automatyczne zmieniacze narzędzi, mechanizmy obrotowe wieżyczek oraz precyzyjne osie obrotowe lub liniowe powszechne w maszynach EDM.

Tym, co odróżnia całą rodzinę wzmacniaczy Beta i od serii Alpha iSV, jest jej architektura. A06B-6130-H004 nie jest modułem w tradycyjnym tego słowa znaczeniu — posiada własną zintegrowaną sekcję zasilania, co czyni go elektrycznie samowystarczalnym. Pozwala to na montaż w dowolnym miejscu obrabiarki, niezależnie od zewnętrznego modułu zasilania PSM. Dla producentów maszyn projektujących kompaktowe szafy sterownicze lub pozycjonujących napęd blisko obsługiwanej osi, ta niezależność jest prawdziwą praktyczną zaletą.

Komunikacja z CNC FANUC odbywa się za pośrednictwem FSSB — FANUC Servo Serial Bus — przy użyciu kabla światłowodowego. Połączenie światłowodowe eliminuje podatność na zakłócenia kabli sygnałowych elektrycznych na odległościach powszechnych w instalacjach obrabiarek, a szybka komunikacja synchroniczna protokołu FSSB pozwala rodzinom sterowników 0i-C i 0i-D na osiągnięcie ścisłej synchronizacji pozycji wielu osi na wszystkich podłączonych napędach jednocześnie.

Specyfikacje techniczne

Wbudowany zasilacz: Dlaczego ma to znaczenie w hali produkcyjnej

Standardowa architektura wzmacniaczy serwo FANUC Alpha i obejmuje wspólny moduł zasilania (PSM), który kondycjonuje zasilanie magistrali DC dla wielu modułów SVM połączonych szeregowo na wspólnej magistrali. Seria Beta i SVM1, w tym A06B-6130-H004, przyjmuje zupełnie inne podejście. Każda jednostka zawiera własny prostownik i stopień magistrali DC — nie jest wymagany zewnętrzny PSM.

Z perspektywy projektowania maszyn, ta samowystarczalna architektura ma realne konsekwencje. Instalacja jest prostsza: jeden zestaw przyłączy zasilania trójfazowego, jedna linia zasilania sterowania 24V DC i jeden kabel światłowodowy FSSB. Brak sekwencjonowania napięcia magistrali, brak wspólnego PSM do dopasowania do kombinacji obciążeń osi i brak ryzyka awarii PSM powodującej awarię wielu osi jednocześnie. Jeśli A06B-6130-H004 ulegnie awarii, maszyna traci jedną oś — a nie wszystkie osie współdzielące wspólny zasilacz.

W przypadku zespołów konserwacyjnych obowiązuje ta sama logika. Wymiana A06B-6130-H004 jest prostą zamianą: odłączyć zasilanie trójfazowe, wyjście zasilania silnika, światłowód FSSB, zasilanie sterowania 24V i kabel hamulca, jeśli jest zamontowany. Jednostka zamienna jest dostarczana z już zintegrowanym zasilaczem. Brak obliczeń dopasowania PSM, brak ponownego uruchamiania magistrali.

Komunikacja FSSB: Połączenie z CNC

FSSB — FANUC Servo Serial Bus — to autorski protokół komunikacji szeregowej FANUC o wysokiej prędkości do podłączania CNC do wzmacniaczy serwo. A06B-6130-H004 łączy się z portem FSSB CNC za pomocą kabla światłowodowego, a medium światłowodowe nie jest przypadkowym szczegółem. Środowiska obrabiarek generują znaczne zakłócenia elektromagnetyczne: napędy o zmiennej częstotliwości, ogrzewanie indukcyjne, cewki przekaźników i zasilacze impulsowe tworzą szum, który może zakłócić okablowanie miedziane na poziomie sygnału na długich odcinkach od szafy do osi. Światłowód nie przenosi potencjału elektrycznego i jest na wszystko odporny.

Po stronie komunikacji FSSB działa synchronicznie z cyklem interpolacji CNC. Każde polecenie pozycji, każdy pakiet informacji zwrotnej z enkodera i każda wymiana parametrów między CNC a A06B-6130-H004 odbywa się w synchronizacji z cyklem obliczeniowym CNC — zazwyczaj 1 ms w standardowych systemach 0i, z szybszymi opcjami cyklu dostępnymi w sterownikach serii 30i. To synchroniczne połączenie umożliwia płynny, dokładny skoordynowany ruch osi, ponieważ CNC dokładnie wie, kiedy każdy napęd wykona każdy przyrost pozycji.

Typowe zastosowania w obrabiarkach

Oś automatycznego zmieniacza narzędzi (ATC). Ramię ATC w wertykalnym centrum obróbczym — mechanizm, który fizycznie wyciąga narzędzie z wrzeciona, obraca się do magazynu narzędzi i zwraca świeże narzędzie — musi szybko i wielokrotnie wykonywać swój cykl przez całą zmianę. Szybkie przyspieszenie do określonej pozycji, ostre hamowanie i zatrzymanie, pozytywne blokowanie hamulcem podczas wymiany narzędzia. Zdolność szczytowego prądu 80A w A06B-6130-H004 zapewnia zapas momentu obrotowego potrzebnego osi ATC, a połączenie FSSB zapewnia opóźnienie potwierdzenia pozycji wymagane do blokowania ruchu ATC z orientacją wrzeciona i sekwencjami blokowania/odblokowywania narzędzia.

Oś obrotu wieżyczki tokarki CNC. Obrót wieżyczki na centrach tokarskich jest podobny w charakterze do działania ATC: krótkie, szybkie, precyzyjne ruchy do pozycji indeksowanych, wykonywane wiele razy na godzinę. Wysoki prąd szczytowy dla szybkiego przyspieszenia, dobre utrzymanie pozycji po indeksowaniu i niezawodne odzyskiwanie po obciążeniach ostrza narzędzia podczas cięcia. Tokarki FANUC serii 0i z wieżyczkami w zakresie rozmiarów silników βiS mieszczą się w zakresie zastosowań A06B-6130-H004.

Maszyny drutowe i wgłębne EDM. Maszyny drutowe EDM i wgłębne EDM wykorzystują osie serwo do kontrolowania pozycji elektrody z bardzo drobną rozdzielczością i dobrze wytłumioną reakcją. Obciążenia osi są często niskie, ale wymagana jest wysoka przepustowość pozycji — CNC potrzebuje, aby napęd szybko reagował na drobne polecenia korekty pozycji. Połączenie komunikacyjne FSSB i sprzężenie zwrotne enkodera βiS utrzymują niskie opóźnienie od polecenia do reakcji.

Czwarta i piąta oś w centrach obróbczych. Akcesoria stołu obrotowego i stołu uchylnego w centrach obróbczych wymagają osi serwo dopasowanej do silnika napędzającego stół. W przypadku mniejszych stołów obrotowych w zakresie silników βiS, A06B-6130-H004 zapewnia odpowiednią wartość prądu w połączeniu z interfejsem FSSB, który naturalnie integruje się z istniejącą konfiguracją sterowania serii 0i lub 30i.

Sprzęt wewnętrzny: Co jest w środku

A06B-6130-H004 jest zbudowany wokół trzech zespołów funkcjonalnych. Stopień mocy zawiera pojedynczy moduł tranzystorowy 50A (IGBT), który obsługuje inwersję PWM z magistrali DC do wyjścia silnika trójfazowego. Płyta okablowania — A16B-3200-051x — zapewnia warstwę połączeń między stopniem mocy, złączami i płytą sterującą. Płyta sterująca PCB — A20B-2101-005x — obsługuje komunikację FSSB, przetwarzanie pętli prądowej, dekodowanie sprzężenia zwrotnego enkodera i wszystkie monitorowanie zabezpieczeń.

Z tych trzech, moduł tranzystorowy jest jedynym elementem mocy dostępnym oddzielnie do naprawy na poziomie płyty. Dwie płyty PCB nie są dostępne jako samodzielne części zamienne w standardowych kanałach; jeśli któraś z płyt ulegnie awarii, ekonomiczną ścieżką jest wymiana całego urządzenia lub naprawa specjalistyczna z odpowiednim sprzętem testującym. Bezpieczniki i wewnętrzny wentylator chłodzący są również serwisowalne jako pojedyncze komponenty, co obejmuje najczęstsze elementy konserwacyjne związane z wiekiem.

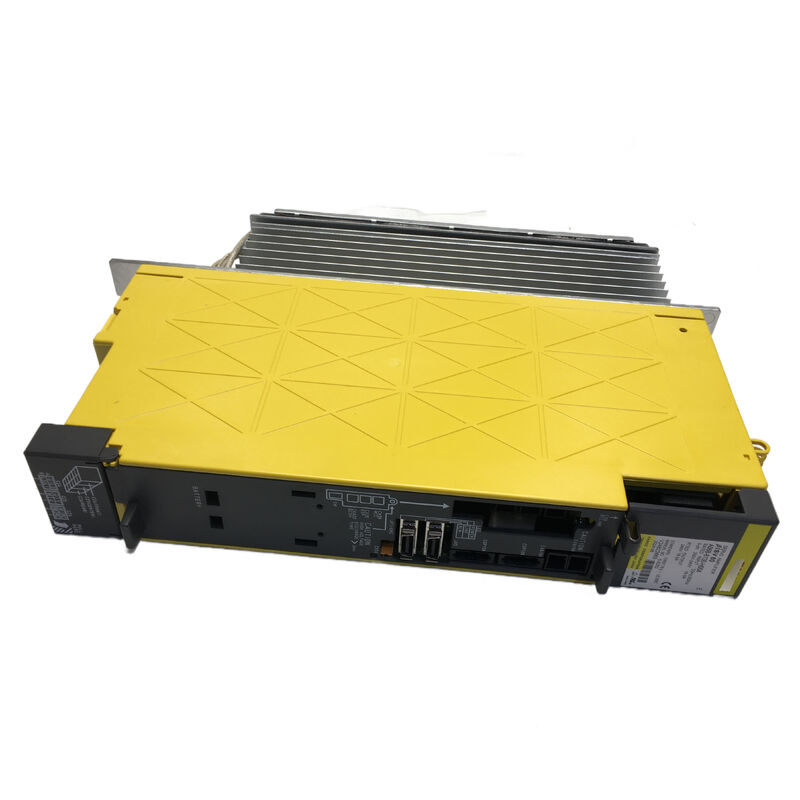

Format 263 × 335 × 59 mm — wąski i wysoki — odzwierciedla standardowy rozstaw montażowy na szynie szafy FANUC Beta i. Jednostki montuje się pionowo z żebrami radiatora zorientowanymi do pionowego naturalnego konwekcji, wspomaganego przez wewnętrzny wentylator z wymuszonym obiegiem powietrza. Głębokość 59 mm pozwala na stosunkowo kompaktowe układy szaf, nawet gdy wiele jednostek jest zainstalowanych obok siebie.

Kontekst serii Beta i: Rodzina A06B-6130

Seria A06B-6130 obejmuje pełny zakres jednogniazdowych wzmacniaczy SVM1 Beta i pierwszej generacji. H004 jest wariantem o najwyższym prądzie:

Wszystkie cztery dzielą ten sam interfejs światłowodowy FSSB, tę samą samowystarczalną architekturę zasilania i ten sam zakres pracy 0°C–55°C. Wybór między nimi zależy od znamionowego i szczytowego prądu napędzanego silnika serwo. Dopasowanie znamionowego prądu wzmacniacza do silnika jest kluczowe: niedowymiarowany wzmacniacz osiągnie swój limit prądu szczytowego podczas przyspieszania i wywoła alarm przetężeniowy, podczas gdy przewymiarowany wzmacniacz nie przyniesie korzyści i zmarnuje miejsce w szafie.

Najważniejsze punkty instalacji i konserwacji

Prześwit chłodzący. Wewnętrzny wentylator zasysa powietrze przez żeberka radiatora. Wytyczne instalacyjne firmy Mitsubishi i FANUC dla napędów montowanych w szafach tego typu zazwyczaj wymagają minimalnych prześwitów nad i pod jednostką dla przepływu powietrza — zablokowane prześwity prowadzą do podwyższonych temperatur radiatora i przedwczesnego zużycia modułu tranzystorowego. Sprawdź, czy zainstalowana pozycja zapewnia odpowiednią wentylację zgodnie z instrukcją B-65322.

Zasilanie sterowania 24V DC. Zasilanie 24V DC dla płyty sterującej powinno być pobierane z głównej szyny 24V maszyny, ale z indywidualnym bezpiecznikiem dla każdego wzmacniacza, aby zapobiec awarii płyty sterującej powodującej awarię całej szyny 24V i zakłócenie innych obwodów sterowania jednocześnie.

Obsługa kabli światłowodowych. Kable światłowodowe FSSB mają specyfikację minimalnego promienia gięcia. Ostre zgięcia przy złączu lub na trasie kabla powodują straty wtrąceniowe, które ostatecznie prowadzą do błędów komunikacji — alarmów wykrywania osi lub błędów komunikacji synchronicznej na wyświetlaczu CNC. Podczas prowadzenia światłowodu unikaj ciasnego wiązania go metalowymi krawędziami lub przez ostre narożniki.

Konserwacja wentylatora. Wewnętrzny wentylator chłodzący ma ograniczoną żywotność, zazwyczaj podawaną w dokumentacji konserwacyjnej FANUC na około 20 000–30 000 godzin pracy. W maszynach pracujących na dwie lub trzy zmiany oznacza to zalecany interwał inspekcji lub wymiany wentylatora wynoszący kilka lat. Awaria wentylatora prowadzi do wyłączeń termicznych przy niższych poziomach obciążenia niż oczekiwano, a ostatecznie do uszkodzenia modułu tranzystorowego z powodu długotrwałego przegrzania.

Kontrola parametrów po wymianie. Po pierwszym uruchomieniu po wymianie A06B-6130-H004, CNC uruchomi sekwencję inicjalizacji serwo przez FSSB. Sprawdź, czy parametr typu silnika serwo jest poprawnie ustawiony dla silnika osi, czy sprzężenie zwrotne enkodera jest aktywne i czy pozycja referencyjna osi jest ponownie ustalona, jeśli maszyna używa systemu enkodera absolutnego.

FAQ

P1: Jakie systemy CNC są kompatybilne z A06B-6130-H004?

A06B-6130-H004 komunikuje się za pomocą interfejsu światłowodowego FSSB (FANUC Servo Serial Bus) i jest kompatybilny z rodzinami CNC FANUC Seria 0i-C, 0i-D, 30i, 31i i 32i. Nie jest kompatybilny ze starszymi sterownikami FANUC sprzed ery FSSB, ani ze wzmacniaczami SVM serii Alpha i, które współdzielą magistralę DC z modułem zasilania PSM.

P2: Jakie silniki serwo napędza A06B-6130-H004?

Jest przeznaczony do silników serwo serii FANUC βiS (Beta i S) w odpowiednim zakresie prądowym — głównie modeli takich jak βiS 12/3000 i βiS 22/3000. Silnik musi być dopasowany do możliwości prądowych wzmacniacza 80A szczytowo / 18,5A znamionowo. Próba napędzenia większego silnika, który wymaga więcej niż 80A szczytowo, spowoduje zadziałanie zabezpieczenia przetężeniowego.

P3: Czy A06B-6130-H004 wymaga zewnętrznego modułu zasilania FANUC PSM?

Nie. W przeciwieństwie do wzmacniaczy serii Alpha iSV, A06B-6130-H004 posiada własny zintegrowany zasilacz i podłącza się bezpośrednio do trójfazowego wejścia zasilania 200–240VAC. Nie jest potrzebny zewnętrzny moduł PSM, co upraszcza zarówno instalację elektryczną, jak i układ szafy.

P4: Jakie alarmy wskazują na awarię A06B-6130-H004 i co należy sprawdzić w pierwszej kolejności?

Najczęstsze wskaźniki awarii to alarmy falownika (alarm SV 401/421 w FANUC 0i), alarmy przetężeniowe i błędy wykrywania osi na wyświetlaczu CNC. Zanim założysz, że wzmacniacz uległ awarii, sprawdź następujące rzeczy: upewnij się, że kabel światłowodowy FSSB jest prawidłowo osadzony i nieuszkodzony; potwierdź, że zasilanie sterowania 24V DC jest obecne i w tolerancji; sprawdź, czy wewnętrzny wentylator chłodzący działa; i sprawdź bezpieczniki wejściowe. Jeśli wszystko to zostanie sprawdzone, awaria jest bardziej prawdopodobna wewnątrz wzmacniacza — moduł tranzystorowy, płyta sterująca lub płyta zasilająca.

P5: Czy można wymieniać wewnętrzne płyty (A20B-2101-005x, A16B-3200-051x) oddzielnie?

Te płyty PCB nie są dostępne jako samodzielne części zamienne w standardowych kanałach. W przypadku awarii na poziomie płyty, praktyczne opcje to specjalistyczna naprawa całego urządzenia przez zakład naprawczy z doświadczeniem w zakresie FANUC, lub wymiana na odnowiony A06B-6130-H004. Wewnętrzny moduł tranzystorowy, bezpieczniki i wentylator chłodzący są serwisowalne oddzielnie i obejmują najczęstsze awarie związane ze zużyciem.
