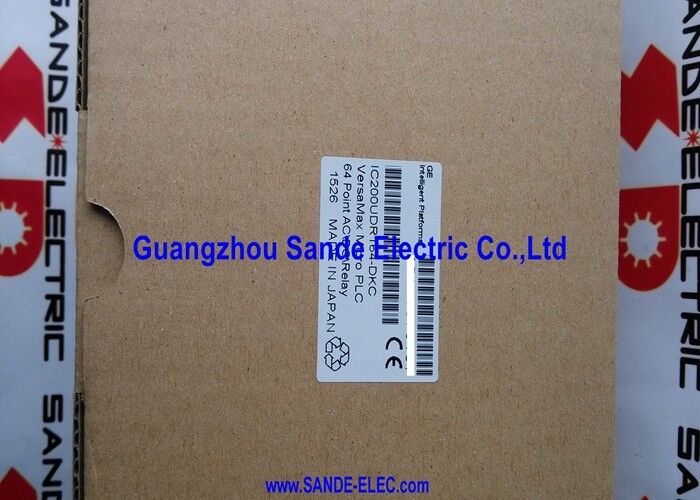

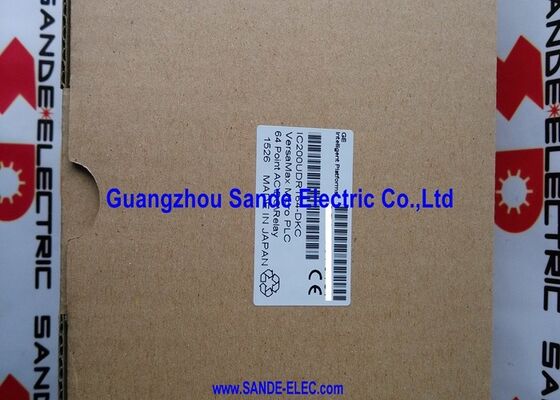

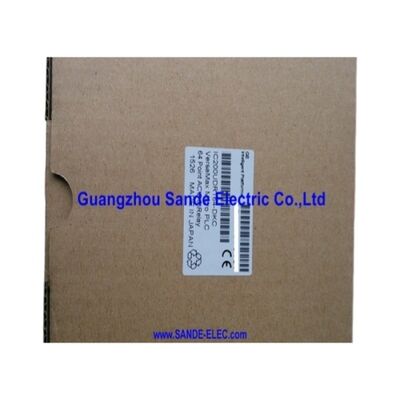

IC200UDR164-DKC | GE Fanuc VersaMax Micro PLC — 40 DI + 24 przekaźniki typu C / 120–240 V AC / 8 HSC / RS-232C / do 4 jednostek rozszerzeń / wersja DKC

64-punktowy sterownik PLC, zasilany prądem przemiennym — jedna obudowa, bez oddzielnego zasilacza

IC200UDR164-DKC to kompletny mikrosterownik PLC — procesor, zasilacz i wszystkie 64 punkty we/wy w jednym korpusie. Nie jest potrzebne zewnętrzne zasilanie 24VDC. Zasilanie sieciowe (100 do 240 V) jest podłączane bezpośrednio do urządzenia, które wewnętrznie przetwarza i rozprowadza energię do układu logicznego PLC i wszystkich 40 obwodów wejściowych.

Liczba „164” w numerze części zawiera kluczową specyfikację: moc wejściowa 120–240 V AC. Jego odpowiednik, IC200UDR064, zapewnia te same wejścia/wyjścia przekaźnikowe 40DI + 24, ale działa z zasilania 24VDC. Obydwa modele są funkcjonalnie identyczne pod względem logiki i wejść/wyjść – jedynym kryterium wyboru pomiędzy nimi jest napięcie zasilania.

Sufiks DKC identyfikuje wersję sprzętową tej kompilacji. Warianty wersji (takie jak AD, CB, DKC) odzwierciedlają aktualizacje komponentów lub produkcji, zachowując jednocześnie kompatybilność programową i funkcjonalną z innymi wersjami IC200UDR164.

Kluczowe dane techniczne

Przekaźniki typu C — trzy zaciski, jeden punkt wyjściowy

Każde z 24 wyjść przekaźnikowych jest typu C (SPDT): zaciski normalnie otwarte (NO), normalnie zamknięte (NC) i wspólne (COM) są dostępne na listwie zaciskowej.

Konstruktorom maszyn ten formularz kontaktowy zapewnia elastyczność bez dodatkowego sprzętu. Jedno wyjście może jednocześnie zamknąć „pracujący” obwód lampki stanu (NO) i otworzyć „zatrzymany” obwód blokujący (NC). Terminal COM akceptuje dowolne napięcie w zakresie wartości znamionowych przekaźnika — obciążenia 120 VAC, obciążenia 230 VAC i obciążenia 24 VDC podłączane są do tego samego banku wyjść przekaźnikowych bez sprzętu izolującego, ponieważ styk przekaźnika jest galwanicznie oddzielony od wewnętrznego zasilania logicznego sterownika PLC.

Scenariusze zastosowań

Panel AC z urządzeniami polowymi o różnym napięciu:Urządzenie łączy się bezpośrednio z szyną zasilania AC. Wyjścia przekaźnikowe niezależnie przełączają styczniki silnika 230 VAC w jednej grupie i zawory elektromagnetyczne 24 VDC w drugiej — wszystko z tego samego zestawu przekaźników, bez sprzętu do separacji napięcia.

Liczenie partii produkcyjnych:Wiele linii przenośników, z których każda zasila czujnik impulsów na wejście HSC. Wszystkie 8 liczników działa jednocześnie, gromadząc zliczenia produktów pomiędzy skanami programu bez strat.

Rozproszona automatyzacja:Podstawowy IC200UDR164-DKC plus 4 jednostki rozszerzeń o łącznej liczbie do 128 wejść/wyjść — obejmujących kompletną maszynę bez konieczności przechodzenia na większą architekturę PLC.

Często zadawane pytania

P1: W jaki sposób IC200UDR164-DKC obsługuje wejścia logiki dodatniej i ujemnej?

Wszystkie 40 punktów wejściowych obsługuje logikę dodatnią i ujemną (źródło PNP i ujście NPN) poprzez konfigurację okablowania — ten sam punkt sprzętowy akceptuje obie konwencje. PNP (logika dodatnia) łączy urządzenie polowe w celu dostarczenia prądu do zacisku wejściowego; NPN (logika ujemna) łączy go w celu pobrania prądu z zacisku do masy. Nie jest wymagane żadne ustawienie parametrów ani modyfikacja sprzętu – o polaryzacji decyduje okablowanie.

P2: Jakie oprogramowanie i języki obsługuje IC200UDR164-DKC?

Proficy Machine Edition jest podstawowym środowiskiem programistycznym dla sterownika VersaMax Micro. Połączenie z IC200UDR164-DKC odbywa się poprzez port programowania RS-232C przy użyciu kabla IC200CBL001 lub jego odpowiednika. Proficy Machine Edition obsługuje schemat drabinkowy (LD) i listę instrukcji (IL). Wcześniejsze oprogramowanie Logicmaster jest także kompatybilne ze starszymi wersjami oprogramowania sprzętowego.

P3: Czy wyjścia przekaźnikowe mogą przełączać obciążenia AC i DC z tego samego banku wyjść?

Tak. Zacisk wspólny (COM) każdego przekaźnika typu C akceptuje napięcie zasilania niezależnie od wewnętrznej logiki sterownika PLC. Różne wyjścia w tym samym banku mogą jednocześnie przełączać różne napięcia pola — jeden przekaźnik przy 120 VAC, sąsiadujący przy 24 VDC — ponieważ styki każdego przekaźnika są odizolowane od wszystkich pozostałych. Upewnij się, że napięcie i prąd obciążenia mieszczą się w znamionowej zdolności przełączania przekaźnika.

P4: Jakie typy jednostek rozszerzeń VersaMax Micro są kompatybilne?

Jednostki rozszerzeń VersaMax Micro obsługujące wejścia cyfrowe, wyjścia cyfrowe (typy przekaźnikowe i tranzystorowe), analogowe wejścia/wyjścia oraz kombinacje konfiguracji cyfrowo/analogowych są kompatybilne. Do złącza rozszerzeń jednostki podstawowej można podłączyć maksymalnie cztery jednostki rozszerzeń dowolnego zestawu. Do podłączenia jednostki rozszerzającej zwykle używany jest kabel IC200CBL501.

P5: Jaki jest czas podtrzymania zasilania prądem przemiennym w IC200UDR164-DKC?

Sekcja zasilania prądem przemiennym zapewnia czas podtrzymania wynoszący 10 milisekund przy napięciu wejściowym od 85 do 100 VAC — sterownik PLC kontynuuje pracę przez 10 ms po zaniku zasilania przy niskim napięciu prądu przemiennego, zanim wewnętrzna szyna prądu stałego ulegnie awarii. Przy normalnym napięciu zasilania czas podtrzymania przekracza to minimum. Chroni to przed krótkimi przerwami w linii AC powodującymi niepotrzebne zatrzymania programu, szczególnie istotne w obiektach o niestabilnym zasilaniu.
