Wykorzystanie silnika Honeywell Modutrol IV

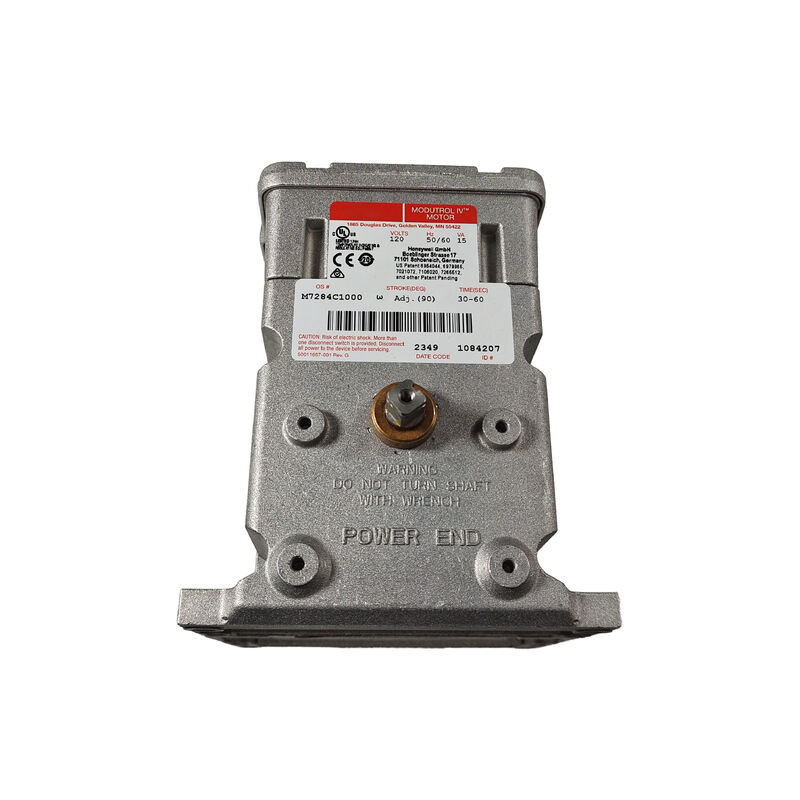

Silnik Honeywell M7284C1000 Modutrol IV

Przegląd produktu

M7284C1000 to silnik Honeywell Modutrol IV używany do pozycjonowania przepustnic i zaworów na podstawie sygnału sterującego 4–20 mA.

Dane produktu dla rodziny M7284 pokazują go jako 120 VAC, 50/60 Hz w klasie momentu obrotowego 150 lb-in, podczas gdy opublikowane strony sprzedażowe dla tego konkretnego modelu opisują również regulowany zakres ruchu od 90° do 160° i nominalny czas ruchu od 30 do 60 sekund.

Tym, co czyni ten model wartościowym, jest sposób, w jaki łączy sygnały sterowania elektronicznego z rzeczywistym ruchem mechanicznym w sprzęcie HVAC i automatyki procesowej. Silnik tej klasy nie jest wybierany tylko dlatego, że obraca wałem.

Jest wybierany, ponieważ może płynnie, wielokrotnie i przewidywalnie pozycjonować przepustnicę lub zawór w użytecznym zakresie ruchu. W praktycznych systemach sterowania budynkami i przemysłowych systemach przepływu powietrza tego rodzaju powtarzalne pozycjonowanie ma większe znaczenie niż surowa prędkość.

Ta perspektywa zastosowania wynika bezpośrednio z deklarowanej roli rodziny Modutrol IV w pozycjonowaniu zaworów i przepustnic.

Wartość zastosowania

M7284C1000 jest dobrze przystosowany do przepustnic HVAC, sterowania powietrzem spalanym, zaworów procesowych i automatyki instalacji mechanicznych, gdzie sygnału sterującego 4–20 mA jest już częścią strategii sterowania.

Literatura Honeywell Modutrol IV przedstawia rodzinę wokół proporcjonalnego pozycjonowania przepustnic i zaworów, co naturalnie czyni ten model istotnym dla kotłowni, systemów wentylacyjnych, zespołów sterowania palnikami i podobnych środowisk automatyki, gdzie wymagany jest kontrolowany ruch kątowy.

Kilka szczegółów instalacyjnych dodaje również praktycznej wartości w terenie.

Opublikowane dane dla rodziny i tego modelu obejmują montaż na stopach, szybkozłączki, Ochrona przed warunkami atmosferycznymi NEMA 3 oraz dwustronny wał kwadratowy w zakresie M7284. To nie są drobne szczegóły w rzeczywistej pracy serwisowej.

Wpływają one na łatwość montażu silnika, okablowania, połączenia z napędzanym mechanizmem oraz ochrony w pomieszczeniach technicznych lub przestrzeniach sprzętu przylegających do obszarów zewnętrznych.

Perspektywa wymiany i wyboru

W przypadku prac konserwacyjnych i modernizacyjnych M7284C1000 najlepiej traktować jako silnik wykonawczy sterujący, a nie tylko jako silnik o dopasowanym napięciu.

Typ sygnału, klasa momentu obrotowego, zakres ruchu, zachowanie obrotowe, format montażu i styl wału mają znaczenie.

W praktyce prawidłowy zamiennik zapewnia spójność działania połączenia przepustnicy lub zaworu i zmniejsza ryzyko niestabilności sterowania po uruchomieniu.

Ta rekomendacja opiera się na opublikowanych danych produktu Modutrol IV dla rodziny M7284.

Dane techniczne

FAQ

P1: Jaki to rodzaj produktu M7284C1000?
Jest to silnik wykonawczy Modutrol IV używany do pozycjonowania przepustnic i zaworów na podstawie sygnału sterującego 4–20 mA.

P2: Co nadaje temu modelowi praktyczną wartość w systemach sterowania?
Jego wartość wynika z połączenia proporcjonalnego wejścia elektronicznego z dobrze zdefiniowanym zakresem ruchu i klasą momentu obrotowego.

Czyni go to użytecznym tam, gdzie sterownik potrzebuje powtarzalnego pozycjonowania przepustnicy lub zaworu zamiast prostego przełączania włącz/wyłącz.

P3: Jakie typy zastosowań najlepiej pasują do tego silnika?
Pasuje do przepustnic HVAC, sterowania kotłowni, urządzeń wentylacyjnych i pozycjonowania zaworów procesowych, gdzie stosowane jest sterowanie 4–20 mA.

Te przykłady zastosowań wynikają bezpośrednio z roli rodziny Modutrol IV w zakresie przepustnic i zaworów.

P4: Dlaczego moment obrotowy i zakres ruchu mają tu tak duże znaczenie?
Ponieważ silniki wykonawcze są wybierane na podstawie pracy mechanicznej, którą muszą wykonać, a nie tylko na podstawie napięcia zasilania.

Obciążenie połączenia, wymagany kąt ruchu i czas reakcji wpływają na to, czy siłownik będzie prawidłowo sterował urządzeniem.

Jest to interpretacja inżynierska poparta opublikowanymi danymi rodziny M7284.

P5: Co należy sprawdzić przed zamówieniem M7284C1000?
Sprawdź zainstalowany numer części, typ sygnału, wymagany moment obrotowy, zakres ruchu, styl wału i układ montażowy.

W przypadku wymiany siłownika punkty te zazwyczaj mają większe znaczenie niż sam wygląd.
