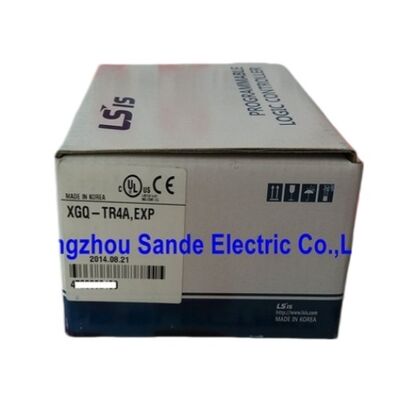

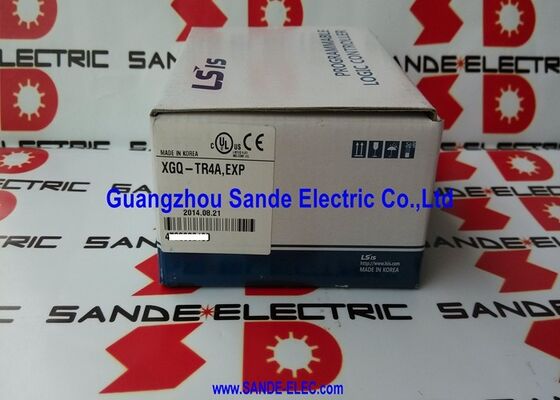

LS PLC XGQ-TR4A Programowalny sterownik logiczny Moduł wyjściowy serii XGT XGQ-TR4A,EXP XGQ-TR4A

LS Electric XGQ-TR4A | XGK 32-punktowy moduł wyjściowy tranzystorowy NPN typu Sink — DC 12/24 V / 0,1 A na punkt / 2 A wspólny / transoptor / ≤ 1 ms

Zlew NPN — co to oznacza dla okablowania obiektowego

XGQ-TR4A to wariant NPN (sink) 32-punktowego modułu wyjść tranzystorowych XGK. Jego odpowiednikiem PNP (źródłowym) jest XGQ-TR4B. Rozróżnienie to ma fundamentalne znaczenie dla okablowania polowego:

NPN (zlew) — XGQ-TR4A:Każdy tranzystor wyjściowy zapewnia ścieżkę powrotną do COM (0 V). Dodatni zacisk zasilacza jest podłączony do obciążenia; tranzystor łączy drugi zacisk obciążenia z COM po wydaniu polecenia WŁ. Prąd płynie z zasilania → obciążenia → tranzystora → COM.

PNP (źródło) — XGQ-TR4B:Każdy tranzystor zapewnia dodatnie zasilanie. COM przenosi 24 V; tranzystor podłącza 24 V do obciążenia po wydaniu polecenia WŁĄCZENIA. Prąd płynie z COM → tranzystor → obciążenie → 0 V.

Jeśli urządzenia polowe mają jeden zacisk podłączony do szyny dodatniej 24 V i wymagają przełączanego powrotu do 0 V, prawidłowe jest NPN. Jeśli urządzenia mają podłączone napięcie 0 V i wymagają przełączanego zasilania 24 V, prawidłowe jest PNP. Określenie nieprawidłowego typu powoduje utworzenie okablowania, w przypadku którego wyjścia nie mają żadnego wpływu, niezależnie od stanu programu.

Kluczowe dane techniczne

2A Wspólny limit – ograniczenie praktyczne

Każdy punkt może obciążyć 0,1A; wspólny terminal jest współdzielony z maksymalnie 2A. Przy 32 punktach przy pełnym natężeniu 0,1 A każdy, jednoczesny prąd osiągnąłby 3,2 A — przekraczając limit. W rzeczywistości:

• Przy 0,1 A na punkt: maksimum20 wyjść jednocześnie włączonych(20 × 0,1 A = 2,0 A)
• Przy 0,05 A na punkt (cewka elektromagnesu 50 mA): wszystkie 32 wyjścia = 1,6 A — w granicach
• Przy 0,06A na punkt: wszystkie 32 = 1,92A — w granicach

Większość rzeczywistych obciążeń — cewki elektromagnesów 24 VDC, cewki przekaźników sygnałowych, wskaźniki LED — pobiera 30–60 mA. W tym przypadku 32 jednocześnie aktywnych wyjść mieści się w granicach wspólnego limitu 2A. To ograniczenie ma znaczenie tylko w gęstych zastosowaniach, obsługujących jednocześnie wiele obciążeń wysokoprądowych.

Scenariusze zastosowań

Pneumatyczne panele zaworowe:32 piloty zaworów na 24 V DC, 50–80 mA każdy. Całkowity prąd przy 70 mA × 32 = 2,24 A zbliża się, ale zależy od jednoczesnej aktywacji – w zastosowaniach cyklicznych, gdzie nie wszystkie zawory uruchamiają się jednocześnie, znacznie w granicach 2 A.

Sterowanie przekaźnikiem sygnału:Wyjścia XGQ-TR4A sterują wejściami cewek przekaźnika 24 VDC (30–50 mA każde). Wszystkie 32 jednocześnie = 0,96–1,6 A — w granicach wspólnego limitu.

Panele wskaźników LED:32 wskaźniki stanu, każdy o wartości ≤20 mA. Wszystkie 32 aktywne = 0,64 A — żadne ograniczenie nie ma zastosowania.

Często zadawane pytania

P1: Czy wyjścia NPN mogą bezpośrednio sterować obciążeniami indukcyjnymi (cewkami elektromagnetycznymi)?

Tak, w granicach 0,1 A na punkt. Obciążenia indukcyjne generują impuls zwrotnego pola elektromagnetycznego po wyłączeniu — tłumiony za pomocą diody gaszącej na cewce (katoda do dodatniego zasilania, anoda do przełączanego zacisku). Bez tłumienia, wsteczne pole elektromagnetyczne skraca żywotność tranzystora i może powodować fałszywe przełączanie sąsiednich przewodów. Sprawdź, czy konkretna cewka elektromagnesu zawiera już wewnętrzne tłumienie.

P2: Co oznacza czas reakcji ≤1 ms w rzeczywistych zastosowaniach?

Opóźnienie tranzystora wynoszące 1 ms — od polecenia wyjścia PLC do zmiany stanu terminala — jest pomijalne w przypadku zastosowań z zaworami elektromagnetycznymi, przenośnikami i wskaźnikami, gdzie sterowane urządzenie odpowiada w ciągu 10–100 ms. Do pomiaru czasu z dokładnością do mikrosekund (generowanie impulsów silnika krokowego) wymagany jest dedykowany moduł wyjścia impulsowego o dużej prędkości; standardowy moduł tranzystorowy nie jest odpowiedni.

P3: Czy XGQ-TR4A jest kompatybilny z kompaktowym sterownikiem PLC XGB?

Nie. XGQ-TR4A to moduł we/wy dla modułowej magistrali PLC XGK. XGB wykorzystuje inny format magistrali rozszerzeń z własnymi, specyficznymi modułami rozszerzeń. W przypadku systemów XGB należy określić odpowiedni moduł wyjścia tranzystorowego serii XGB.

P4: W jaki sposób sprawdzany jest używany XGQ-TR4A przed instalacją?

Zamontuj w podstawie XGK, zasil system, steruj włączaniem i wyłączaniem każdego z 32 kanałów indywidualnie za pomocą programu testowego lub funkcji diagnostycznej. Sprawdź na każdym zacisku wyjściowym: ≤0,2 V, gdy jest włączone; pływa do napięcia zasilania, gdy jest wyłączony. Dowolny kanał, który pozostaje w pobliżu 0 V po wydaniu polecenia wyłączenia (zablokowany) lub nie spada poniżej 0,2 V, gdy jest włączony (zablokowany), ma uszkodzony tranzystor. Potwierdź, że zachowanie diody LED odpowiada oczekiwanym stanom WŁ./WYŁ.

P5: Skąd pochodzi XGQ-TR4A po zaprzestaniu produkcji?

Poprzez rynek części zamiennych LS Electric XGK — dealerzy części zamiennych do automatyki przemysłowej i sprawdzeni dostawcy nadwyżek. Poproś o przetestowane jednostki z weryfikacją indywidualnego kanału. Przed złożeniem zamówienia porównaj XGQ-TR4A (NPN, 32-punktowy) z XGQ-TR4B (PNP, 32-punktowy) — rozróżnienie NPN/PNP ma kluczowe znaczenie dla kompatybilności okablowania.
