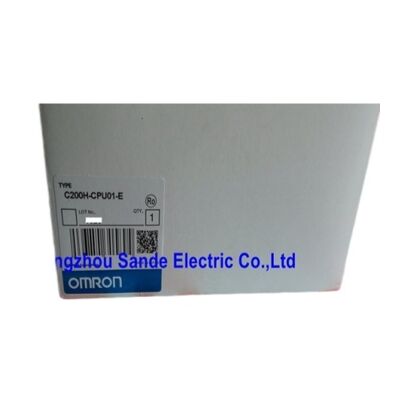

Omron C200H-CPU01-E Moduł sterowania C200HCPU01E C2OOH-CPUO1-E

Omron C200H-CPU01-E. SYSMAC C200H serii PLC CPU Moduł 100-240VAC Zasilanie, 5VDC 3A wyjście, 4K-Word Program Memory, 145-Instruction Set, IP30

Przegląd

W sprawieOmron C200H-CPU01-Ejest podstawową jednostką procesora w serii sterowników programowalnych Omron SYSMAC C200H moduł .

Ta zintegrowana konstrukcja - zasilanie i procesor w jednym modułach - była charakterystyczna dla architektury C200H: inżynierowie musieli tylko wybrać odpowiednią płaszczyznę tylną (3, 5, 8 lub 10 gniazd),zamontowanie CPU01 w wyznaczonej pozycji CPU, i dodać moduły I/O, specjalne jednostki funkcjonalne i moduły komunikacyjne do pozostałych slotów.

C200H był PLC średniej klasy firmy Omron w latach 80. i 90. and the -E suffix on the C200H-CPU01-E indicates the European (international) market variant — the version with the full 100–240VAC operating range that accommodates both 120VAC and 230VAC power supplies without requiring different hardware for different regions.

Rozszerzony zakres napięć 85132VAC / 170264VAC zapewnia modułowi znaczną tolerancję na obniżenie napięcia zasilania,praktyczna korzyść w środowiskach przemysłowych, w których jakość napięcia nie zawsze jest idealna.

Pozycja CPU01 w rodzinie procesorów C200H stawia go jako procesor podstawowy najważniejszą zdolność przetwarzania w zakresie C200H.Pamięć 4K obsługuje proste sekwencjonowanie maszyny, logiki przenośników i ogólnego przeznaczenia programów sterowania.

W przypadku zastosowań wymagających większych programów, gniazdo kasety pamięci zapewnia ścieżkę rozszerzenia: kaseta EPROM lub EEPROM może być wstawiona w celu rozszerzenia pamięci programów,z wariantem EEPROM umożliwiającym aktualizacje programu w terenie bez wymazania UV.

W przypadku aplikacji wymagających większej mocy obliczeniowej, Omron umieścił C200H-CPU03-E (8K słów) i C200H-CPU11-E (32K słów) powyżej CPU01 w rodzinie C200H.

Główne specyfikacje

Zintegrowana architektura zasilania

Wbudowane źródło zasilania AC C200H-CPU01-E jest jedną z charakterystycznych cech, które oddzielały projekt C200H od niektórych współczesnych sterowników sterowania, które wymagały oddzielnych modułów zasilania.

Zintegrowanie zasilania z modułem CPU upraszcza konfigurację tła:Inżynier instaluje jeden moduł (CPU01) i wszystkie konwersje mocy dla procesora i stojaka I/O są obsługiwane wewnętrznie..

Wyjście 5VDC, 3A dostarcza zasilanie logiczne dla wszystkich modułów zainstalowanych w stojaku procesora i każdego stojaku rozszerzającego podłączonego za pomocą kabla rozszerzającego.

Poziom zużycia nominalnego 120VA odzwierciedla całkowitą moc pobraną z zasilania prądem zmiennym w normalnych warunkach pracy.

bezpiecznik zasilania 5VDC, 2A chroni szybę wyjściową prądu stałego, jeśli moduł powoduje nadmierne zużycie prądu, bezpiecznik pęka, zamiast pozwolić na uszkodzenie procesora lub innych modułów przez nadprąd.

Wymiana bezpiecznika to praca konserwacyjna, która przywraca pracę po zidentyfikowaniu i naprawie stanu usterki.

The extended operating voltage range (85–132VAC / 170–264VAC beyond the rated ranges) is particularly relevant in installations where the local power infrastructure is prone to voltage fluctuations — common in some manufacturing environments where large motor starts, sprzęt spawalniczy lub zmienne obciążenia wpływają na jakość dostaw.

C200H-CPU01-E toleruje te zmiany i nadal działa przez przejściowe spadku napięcia, które mogą mieć wpływ na mniej tolerancyjny sprzęt.

Architektura I/O ️ Backplane, Racks i selekcja modułów

C200H przyjmuje moduły w swoich numerowanych gniazdach, przy czym CPU01-E zajmuje wyznaczoną pozycję CPU (zwykle najlewszy gniazdek).

Moduły I/OModuły wejściowe cyfrowe akceptujące poziomy sygnałów 24VDC, 100VAC lub inne; moduły wyjściowe cyfrowe z wyjściami relé, tranzystorowymi lub triac; moduły analogiczne I/O dla sygnałów napięcia i prądu.

Moduły specjalnych funkcjiModuły licznikowe o dużej prędkości, moduły sterowania pozycją, moduły sterowania temperaturą i inne jednostki funkcjonalne specyficzne dla zastosowań, które rozszerzają możliwości procesora poza podstawowe dyskretne I/O.

Moduły komunikacyjne¢ Host Link (RS-232C SYSMAC Link do komputerów hosta), PC Link (dla udostępniania danych PLC-to-PLC), Remote I/O (dla rozszerzania I/O do zdalnych racków) oraz SYSMAC NET Link.

Szybko rozwijający się stojak CPU zawiera zainstalowane moduły oraz własne źródło zasilania CPU01.każda dodając więcej slotów do dodatkowych I/O.

Ta maksymalna liczba trzech stojaków obejmuje większość zastosowań sterowania maszyn średniej skali w zakresie platformy C200H.

Kasseta pamięci rozszerzająca się poza 4K słowa

Pamięć programowa C200H-CPU01-E obejmuje proste programy sterowania maszyną.

Kiedy aplikacja wymaga więcej większych programów z rozbudowanymi bibliotekami podprogramów, więcej rejestrów danych,lub programów zbliżających się do 8K słów, slot kasetowy pamięci zapewnia ścieżkę sprzętową do rozszerzenia.

W sprawieKaseta EPROM (C200H-MP16K)Rozszerza pamięć do 16K słów.

Jest zaprogramowany fabrycznie lub zaprogramowany za pomocą programu urządzenia do usuwania promieniowania UV,sprawiając, że jest odpowiedni do wdrożeń produkcyjnych, w przypadku gdy program jest sfinalizowany i wymaga ochrony przed przypadkową modyfikacją.

EPROM nie może być przeprogramowany bez usunięcia UV, co czyni go odpowiednim dla stabilnych programów produkcyjnych.

W sprawieKaseta EEPROM (C200H-ME16K)Rozszerza się również do 16K słów, ale umożliwia przeprogramowanie elektryczne. Program można zaktualizować w terenie za pomocą urządzenia programowania, bez usuwania kasety lub używania usuwacza UV.

Ta elastyczność sprawia, że kaseta EEPROM jest preferowanym wyborem dla instalacji, w których program wymaga okresowych aktualizacji, dostosowywania parametrów,lub zmiany receptury w trakcie eksploatacji urządzenia.

Częste pytania

P1: C200H-CPU01-E ma 4K słów pamięci programu.

Słowa 4K to pojemność wejściowa w zakresie procesora C200H, odpowiednia dla umiarkowanie złożonych programów sekwencjonowania maszyn, wykorzystujących logikę drabiny z temporami, licznikami, instrukcjami porównawczymi,i standardowej logiki wejścia/wyjścia.

Typowy program dla przenośnika z dziesięcioma stacjami, ośmioma blokadami, sześcioma warunkami awarii i podstawową komunikacją HMI może zajmować 1500-2500 słów, wygodnie pasujących do 4K.Programy obejmujące rozległą manipulację danymi, duże tabele wyszukiwania lub bardzo długie łańcuchy logiczne sekwencyjne mogą przerastać 4K i wymagać rozszerzenia kasety pamięci lub aktualizacji do C200H-CPU03-E (8K słów) lub C200H-CPU11-E (32K słów).

P2: Czy C200H-CPU01-E może komunikować się bezpośrednio z nowoczesnym komputerem z systemem Windows w celu programowania?

C200H-CPU01-E nie posiada wbudowanego portu RS-232C na samym procesorze CPU01 ‡ komunikacja z urządzeniem programowania wykorzystuje port peryferyjny i odpowiednią konsoli programowania lub adapter.

Omron's CX-Programmer software (which superseded the older SYSMAC Support Software) supports C200H series programming and connects via an appropriate RS-232C adapter between the PC and the C200H peripheral port.

W przypadku nowoczesnych komputerów, które nie posiadają native portów RS-232C, może być potrzebny adapter USB-to-RS232C.

Alternatywnie moduły komunikacji Host Link zainstalowane w płaszczyźnie tylnej zapewniają łączność RS-232C do SCADA i dostępu do programowania.

P3: Jaka jest maksymalna liczba punktów W/W dla systemu C200H z wykorzystaniem CPU01-E?

Całkowita pojemność I/O systemu C200H zależy od liczby i rodzaju modułów I/O zainstalowanych na półce procesora i do dwóch półek rozszerzeniowych..

System C200H z maksymalnie trzema regalami i standardowymi konfiguracjami modułów I/O może zazwyczaj osiągać kilkaset dyskretnych punktów I/O.

Dokładna maksymalna prędkość zależy od wyboru konkretnego modułu, rozmiarów płaszczyzny tylnej i pojemności zasilania 5VDC,Wyjście 3A CPU01-E ogranicza całkowite zużycie prądu wszystkich zainstalowanych modułów.

Systemy wymagające bardzo dużych liczb I/O przekraczałyby zdolność zasilania C200H-CPU01-E i wymagałyby starannego planowania bieżącego budżetu lub przekształcenia w wariant procesora o wyższej mocy.

P4: C200H-CPU01-E ma bezpiecznik zasilania 2A. Czy można go wymienić w terenie?

Tak, bezpiecznik 5VDC, 2A na C200H-CPU01-E jest wymienialnym elementem.bezpiecznik musi zostać wymieniony po zidentyfikowaniu i skorygowaniu przyczyny.

Wymiana bezpiecznika bez rozwiązania problemu spowoduje natychmiastowe ponowne wybuchnięcie bezpiecznika.

Prawidłowy typ bezpiecznika jest określony w instrukcji obsługi sprzętu C200H użycie nieprawidłowej klasyfikacji bezpiecznika może zapewnić niewystarczającą ochronę lub spowodować uciążliwe ruchy w normalnych warunkach pracy.

P5: Czy C200H-CPU01-E jest kompatybilny z obecnymi PLC z serii CJ i NJ firmy Omron do wymiany danych?

C200H-CPU01-E wykorzystuje starsze protokoły komunikacyjne SYSMAC Link i Host Link, które nie są bezpośrednio kompatybilne z obecnymi seriami CJ2 lub NJ firmy Omron bez konwersji protokołu.

W przypadku systemów starszych, w których C200H i nowoczesny sterownik z serii Omron CJ/NJ muszą wymieniać dane,można zainstalować w stojaku C200H serijną jednostkę łączności z odpowiednim protokołem Host Link, podczas gdy nowoczesny sterownik korzysta z własnego połączenia Ethernet lub EtherNet/IP z konwersją protokołu obsługiwaną w oprogramowaniu lub za pośrednictwem urządzenia bramkowego.

Bezpośrednia integracja na poziomie tagów między C200H a nowoczesnymi sterownikami nie jest dostępna bez tej warstwy tłumaczeniowej.
