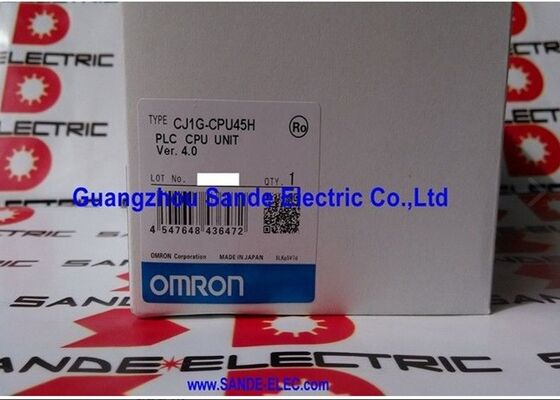

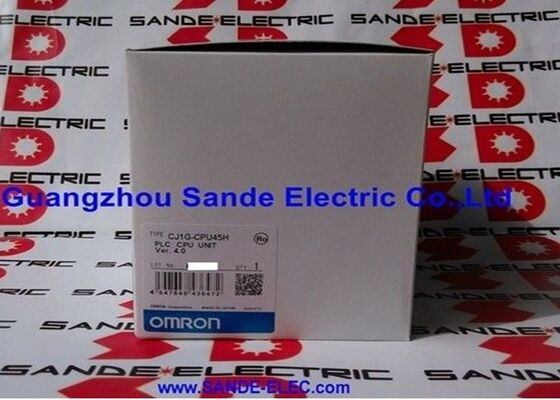

OMRON CJ1G-CPU45H Jednostka CPU CJ1G-CPU45H CJ1GCPU45H

Omron CJ1G-CPU45H.

CJ1G-CPU45H

CJ1G-CPU45H jest jednostką CPU z rodziny modułowych sterowników PLC CJ1 firmy Omron, która jest platformą poprzedzającą CJ2M opisaną w innym miejscu tego zestawu produktów.Zrozumienie, gdzie znajduje się w hierarchii procesora Omron, ma znaczenie zarówno dla nowej specyfikacji, jak i pracy nad zastąpieniem.

W obrębie zakresu procesorów CJ1G oznaczenie G identyfikuje klasę standardową wydajności (w porównaniu z CJ1H dla wysokiej wydajności).960 bitów I/O) z programem 60K i 1Pojemność bitów 280 W/W ✓ wyższa liczba specjalnie odpowiednia do instalacji, w których maszyna wymaga bardziej złożonej logiki i większej liczby połączeń sygnałowych, niż może obsłużyć procesor średniej klasy.

1.280 bitów I/O (ekwiwalent 80 słów obszaru I/O) określa maksymalną liczbę sygnałów fizycznych wejściowych i wyjściowych, które procesor może obsługiwać w swoich lokalnych rackach i rackach rozszerzeniowych.Do maszyn lub systemów z 400 wejściami cyfrowymi, 300 wyjściów cyfrowych i 32 kanały analogowe zajmujące wiele słów I / O, CJ1G-CPU45H ma zdolność adresowania do mapowania wszystkich sygnałów bez rozwiązań.

Trzy półki rozszerzające rozciągają fizyczny zasięg CJ1G-CPU45H do trzech dodatkowych półek, z których każda jest połączona za pośrednictwem jednostek interfejsu I/O CJ1W-IC101,rozszerzyć całkowitą liczbę modułów I/O znacznie ponad to, co mieści się w jednej fizycznej szafie. w przypadku maszyn, w których W/W jest rozprowadzane w różnych sekcjach w oddzielnych panelach podłączonych do jednego centralnego procesora,To rozszerzenie stoja jest mechanizmem, który utrzymuje wszystkie I / O pod jednym programem i jedną strukturę adresowania.

Główne specyfikacje

CJ1G-CPU45H vs CJ2M-CPU14 ¢ Dwie generacje modułowych sterowników PLC firmy Omron

CJ2M-CPU14 zapewnia szybsze wykonywanie, większą pamięć danych i większą ekspansję pomimo mniejszej liczby kroków programowych.Do wymiany w istniejących instalacjach CJ1G, CJ1G-CPU45H jest prawidłowym zastępstwem podobnego dla podobnego; migracja do CJ2M wymaga weryfikacji zgodności programu.

Scenariusze zastosowania

Wielokrotne sterowanie maszyną:Trzy regały rozszerzeniowe umożliwiają umieszczenie modułów I/O w oddzielnych szafkachi sekcja opakowania .

Automatyzacja procesów z dużymi I/O:1, 280 bitów I/O obsługuje gęste środowiska sygnałowe: system użyteczności publicznej z setkami przełączników pozycji zaworu, wejściami poziomu i kontaktami stanu silnika zarządzanymi z jednego procesora.

System zapasowy CJ1:Podczas gdy szafa zbudowana wokół CJ1G-CPU45H wymaga wymiany procesora, identyczny model zachowuje program, adresując I / O,i architektury stożkowej bez modyfikacji.

Częste pytania

P1: Czym CJ1G-CPU45H różni się od CJ1G-CPU43H i CJ1G-CPU44H?

CPU43H zapewnia 20K kroków i 960 bitów I / O. CPU44H zapewnia 40K kroków i 1,024 bitów I / O. CPU45H zapewnia 60K kroków i 1,280 bitów I / O. Wszystkie trzy obsługują 3 regały rozszerzeniowe.Wybierz procesor na podstawie rozmiaru programu i wymogów liczby bitów I/O , co uniemożliwi załadowanie dużego programu.

P2: Czy CJ1G-CPU45H może używać modułów I/O CJ2M i odwrotnie?

CJ1 i CJ2M mają wspólny czynnik kształtu modułu I/O serii CJ.W przypadku procesorów komunikacyjnych (np. specjalnych procesorów komunikacyjnych) mogą występować ograniczenia zgodności verify from Omron's CJ-series compatibility tables before mixing CPU and modules across generations.

P3: Ile punktów I/O w sumie reprezentuje 1280 bitów I/O?

1,280 bitów I/O równa się 1280 pojedynczym sygnałom cyfrowym maksymalna łączna liczba bitów wejściowych i wyjściowych adresowalnych przez procesor we wszystkich półkach.ograniczenie może zostać osiągnięte wcześniej przez liczbę modułów fizycznych lub przestrzeń na regałachW przypadku kanałów analogowych każdy kanał zajmuje wiele bitów (zwykle 16 bitów na kanał), więc systemy analogiczne zużywają budżet 1280 bitów szybciej niż systemy czysto cyfrowe.

P4: Jakie oprogramowanie programowe łączy się z CJ1G-CPU45H?

CX-Programmer (część pakietu CX-One) jest podstawowym narzędziem programowania dla rodziny CJ1, obsługującym schodkowy schemat, schemat bloku funkcji, tekst strukturalny i programowanie SFC.Połączenie jest za pośrednictwem portu USB na procesorze lub za pośrednictwem Ethernet, jeśli opcjonalny zestaw Ethernet jest zainstalowanySysmac Studio nie obsługuje programowania CJ1.

P5: Skąd pochodzi CJ1G-CPU45H?

Za pośrednictwem rynku części zamiennych Omron CJ1 PLC ̇ dealerów automatyki, sprawdzonych dostawców nadwyżek oraz specjalistycznych dystrybutorów części Omron.CPU45H pojawia się regularnie na rynku wtórnym.Przed złożeniem zamówienia należy potwierdzić, że pojemność programu (60K kroków) i liczba bitów I/O (1280) pasują do zainstalowanego systemu.
