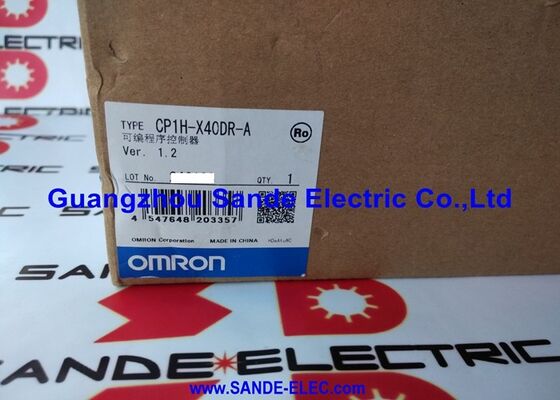

OMRON PLC CP CP1H-X40DR-A CP1HX40DRA CP1H-X4ODR-A

Omron CP1H-X40DR-A | Kompaktowy sterownik PLC CP1H — 24 wejścia DI + 16 przekaźników / AC 100–240 V / 100 kHz HSC × 4 / 100 kHz Wyjście impulsowe × 2 / USB / 20 tys. kroków / 0,1 µs / IP20

Szybki licznik 100 kHz + wyjście impulsowe 100 kHz — ruch w kompaktowym sterowniku PLC

Model CP1H-X40DR-A integruje cztery sprzętowe kanały szybkich liczników i dwa sprzętowe kanały wyjściowe impulsów — nie funkcje emulowane przez oprogramowanie sprzętowe, ale dedykowany sprzęt licznika/zegara, który działa niezależnie od cyklu skanowania procesora.

HSC (szybki licznik):Cztery kanały akceptują jednofazowe impulsy enkodera lub czujnika o częstotliwości do 100 kHz lub sygnały dwufazowe (kwadraturowe A/B) o częstotliwości do 50 kHz. Liczniki zwiększają się przy każdym przychodzącym impulsie pomiędzy skanami programu, zapewniając, że żaden licznik nie zostanie utracony niezależnie od czasu skanowania. Używany do śledzenia pozycji enkodera, liczenia produkcji, sumowania przepływu i pomiaru prędkości.

Wyjście impulsowe:Dwa kanały generują ciągi impulsów o częstotliwości do 100 kHz, sterujące sterownikami silników krokowych lub serwonapędami w trybie pozycjonowania lub prędkości. Wyjście impulsowe obsługuje niezależną pracę (każdy kanał na własnej częstotliwości) lub wyjście zsynchronizowane (oba kanały zablokowane na tej samej wartości zadanej) dla skoordynowanego ruchu w dwóch osiach bez zewnętrznego kontrolera ruchu.

Kluczowe dane techniczne

Wybieralne wejścia typu ujście/źródło (PNP/NPN) — globalna kompatybilność czujników

24 wejścia cyfrowe umożliwiają wybór pomiędzy pracą ujścia (NPN) i źródła (PNP) poprzez konfigurację okablowania — nie jest wymagana zworka sprzętowa ani zmiana wariantu modelu. Europejskie konwencje maszynowe zazwyczaj wykorzystują czujniki PNP (źródło); W instalacjach japońskich i północnoamerykańskich często stosuje się czujniki NPN (zlewowe). Wybieralne wejścia CP1H-X40DR-A obsługują każdą konwencję, co czyni je praktycznym dla konstruktorów maszyn dostarczających produkty na wiele rynków.

Izolacja transoptorowa pomiędzy polem wejściowym 24 V DC a wewnętrzną logiką sterownika PLC zapobiega przedostawaniu się prądów pętli uziemienia i napięć przejściowych do procesora — strona pola i logika są elektrycznie niezależne.

Scenariusze zastosowań

Maszyny pakujące:Podawanie folii, zgrzewanie i liczenie produktów w jednym urządzeniu CP1H-X40DR-A. Wyjście impulsowe napędza silnik krokowy w celu przesuwania folii; HSC śledzi koder na mechanizmie tnącym; wyjścia przekaźnikowe sterują elementem uszczelniającym i siłownikiem odrzucającym.

Systemy sortowania przenośnikowego:24 wejścia czujników obejmujące wykrywanie produktu w wielu sekcjach przenośnika. Wyjścia przekaźnikowe sterują bramkami przełączającymi, stycznikami silnika przenośnika i lampkami alarmowymi. Wbudowany HSC zlicza produkty na każdym oddziale.

Małe obrabiarki i sprzęt testowy:Sterowanie sekwencyjne (zaciskanie, cięcie, rozładunek) poprzez wyjścia przekaźnikowe. Informacje zwrotne od enkodera poprzez HSC. RS-232C do komunikacji z przyrządem pomiarowym; USB do programowania laptopa.

Stacje pomp wody i HVAC:Wejścia przełącznika poziomu i ciśnienia do 24DI. Styczniki silnika pompy i cewki zaworów na wyjściach przekaźników. Wbudowany zegar RTC do operacji zaplanowanych w czasie i rejestrowania zdarzeń.

Często zadawane pytania

P1: Czy CP1H-X40DR-A może zastąpić CP1H-X40DT-A (wyjście tranzystorowe) w istniejącej instalacji?

Funkcjonalnie CP1H-X40DR-A (wyjście przekaźnikowe) różni się od CP1H-X40DT-A (wyjście tranzystorowe) przede wszystkim charakterystyką przełączania wyjścia. Wyjścia przekaźnikowe przełączają obciążenia AC lub DC przy napięciach mieszanych; wyjścia tranzystorowe są zasilane wyłącznie prądem stałym, ale przełączają się szybciej i nie wykazują zużycia mechanicznego. Logika programu jest identyczna w obu wariantach. Okablowanie w miejscu instalacji różni się, ponieważ wyjścia tranzystorowe są albo typu źródłowego, albo typu ujścia, podczas gdy wyjścia przekaźnikowe są stykami niezależnymi od napięcia.

P2: Jakie moduły rozszerzeń są kompatybilne z CP1H-X40DR-A?

Seria CP1H obsługuje moduły rozszerzeń we/wy serii CJ podłączone za pośrednictwem złącza rozszerzeń we/wy modułu CP1H oraz moduły rozszerzeń we/wy serii CP. Można dodać maksymalnie 3 jednostki rozszerzeń serii CP lub jednostki we/wy serii CJ (za pośrednictwem adaptera). Rozszerzenia wejść/wyjść analogowych, temperaturowych i specjalistycznych są dostępne poprzez złącze rozszerzeń we/wy CJ.

P3: Jakie narzędzia programistyczne i języki obsługuje CP1H-X40DR-A?

CX-Programmer to podstawowe środowisko programistyczne dla CP1H. Obsługuje programowanie w oparciu o schemat drabinkowy (LD) i listę instrukcji (IL) zgodnie z normą IEC 61131-3. Port USB umożliwia podłączenie komputera PC z oprogramowaniem CX-Programmer w celu pobierania i przesyłania programów oraz monitorowania online. CX-Designer służy do tworzenia paneli HMI podłączonych do portu RS-232C lub portu rozszerzeń.

P4: Jak działa wbudowany zegar czasu rzeczywistego (RTC)?

Wewnętrzny zegar RTC modułu CP1H-X40DR-A przechowuje wartości roku, miesiąca, dnia, dnia tygodnia, godziny, minut i sekund w dedykowanych lokalizacjach pamięci DM. Program odczytuje dane zegara i wykorzystuje je do operacji zaplanowanych czasowo (start/stop o określonych godzinach), oznaczania czasu zdarzeń w rekordach danych oraz zarządzania recepturami, które zmieniają parametry produkcji według zmiany lub dnia.

P5: Jakie protokoły komunikacyjne są obsługiwane poprzez opcje rozszerzeń?

Dzięki dwóm gniazdom kart opcjonalnych CP1H-X40DR-A obsługuje RS-485 (dla Modbus RTU, CompoWay/F i innych protokołów szeregowych) i Ethernet (komunikacja przez gniazdo EtherNet/IP, TCP/IP). Łączność EtherNet/IP umożliwia CP1H-X40DR-A uczestnictwo w sieciach EtherNet/IP wraz ze sterownikami serii CJ2 i NJ jako węzeł urządzenia. Opcje DeviceNet i PROFIBUS są również dostępne poprzez specjalne opcje lub karty komunikacyjne.
