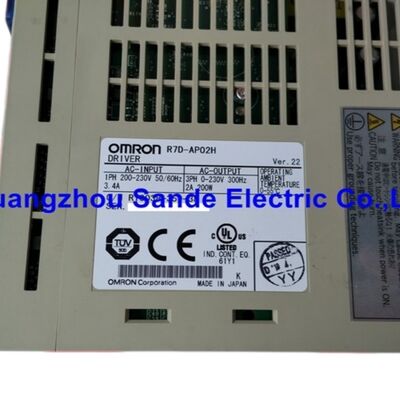

OMRON R7D-AP02H SmartStep A Series Serwoprzewodnik — Jednofazowy serwonapęd AC 200W 200V

Kiedy silnik krokowy przestaje wystarczać

Istnieje pewien moment w projektowaniu maszyn, kiedy silnik krokowy, który wydawał się właściwym wyborem, zaczyna ujawniać swoje ograniczenia — pominięte kroki pod obciążeniem, przegrzewanie się przy stałych prędkościach lub wibracje, które pojawiają się w gotowych częściach. OMRON R7D-AP02H został zbudowany specjalnie na ten moment.

Część serii OMRON SmartStep A, R7D-AP02H to serwonapęd AC o mocy 200W, zaprojektowany tak, aby zajmować tę samą półkę cenową i oferować prostotę okablowania jak system krokowy, jednocześnie zapewniając wydajność w pętli zamkniętej prawdziwego serwonapędu. Koncepcja jest prosta: akceptuj polecenie sekwencji impulsów z dowolnego kontrolera ogólnego przeznaczenia z wyjściem impulsowym — tego samego typu sygnału, który odbiera sterownik silnika krokowego — i steruj bezszczotkowym silnikiem serwo AC z informacją zwrotną o pozycji w czasie rzeczywistym, automatycznym dostrajaniem wzmocnienia i ochroną przed zablokowaniem i przeciążeniem, czego silnik krokowy po prostu nie może zaoferować.

Rezultatem jest napęd, który pasuje do istniejących architektur ruchu bez konieczności przepisywania kodu PLC, jednocześnie rozwiązując problemy z dokładnością pozycjonowania i niezawodnością, które rozwijają się w systemach opartych na silnikach krokowych pod rzeczywistym obciążeniem.

SmartStep A — Co platforma miała rozwiązać

OMRON umieścił serię SmartStep A w specyficznej luce na rynku automatyki: aplikacje wystarczająco złożone, aby potrzebować wydajności serwonapędu, ale wystarczająco proste, aby koszt i głębokość programowania pełnego napędu klasy SGDH nie były uzasadnione. Maszyny pakujące, stacje etykietujące, małe przenośniki, stoły obrotowe i proste systemy typu pick-and-place — urządzenia, w których sterownikiem jest podstawowy sterownik PLC lub dedykowana karta ruchu, a profil ruchu zasadniczo polega na prostym przejściu do pozycji.

Napędy SmartStep A działają na wejściu sekwencji impulsów — sterownik wysyła impulsy kierunku i kroku, napęd wykonuje ruch i weryfikuje jego zakończenie za pomocą pętli sprzężenia zwrotnego enkodera. Serwonapęd obsługuje wszystkie obliczenia serwonapędu w pętli zamkniętej wewnętrznie. Z perspektywy sterownika PLC interfejs nie jest bardziej skomplikowany niż okablowanie sterownika silnika krokowego; różnica w wydajności tkwi całkowicie wewnątrz napędu.

Przedni panel przełączniki DIP obsługuje podstawową konfigurację — typ wejścia impulsowego, kierunek silnika, zachowanie hamowania dynamicznego — bez konieczności stosowania oprogramowania lub jednostki parametrów dla standardowych konfiguracji. Była to świadoma decyzja projektowa: napędy SmartStep A miały być konfigurowane przez inżynierów utrzymania ruchu na hali produkcyjnej, a nie przez specjalistów od serwonapędów.

Specyfikacje techniczne

Zrozumienie numeru modelu: R7D-AP02H

Numery części OMRON SmartStep A podążają za spójną logiką, którą warto znać podczas krzyżowego odniesienia lub wyszukiwania alternatyw:

R7D — Serwonapęd SmartStep A
AP — Model standardowy (typ wejścia sekwencji impulsów)
02 — Klasa mocy 200W (01 = 100W, 04 = 400W, 08 = 750W)
H — Klasa napięcia 200V AC (sufiks L oznaczałby 100V AC)

Sufiks H/L nie jest zamienny. R7D-AP02L jest elektrycznie niekompatybilny z okablowaniem zasilania 200V i zaprojektowany dla oddzielnego środowiska dystrybucji 100V AC. Podczas wyszukiwania zamiennika sufiks napięcia musi odpowiadać instalacji.

Kompatybilne serwonapędy

R7D-AP02H jest dopasowany do serwonapędów OMRON SmartStep A o mocy 200W. Dostępne są dwa style obudowy dla różnych potrzeb instalacji mechanicznej:

Obudowa cylindryczna (standardowa):

• R7M-A20030-S1 — z wpustem na wał, bez hamulca
• R7M-A20030-BS1 — z wpustem na wał, z hamulcem wyłączającym 24V DC

Płaska (krótka) obudowa:

• R7M-AP20030-S1 — wersja o kompaktowych wymiarach
• R7M-AP20030-BS1 — płaska obudowa z opcją hamulca

Obie rodziny silników mają te same parametry elektryczne 200W: moment znamionowy 0,637 N·m, prędkość znamionowa 3000 obr/min i maksymalna chwilowa prędkość 4500 obr/min. Moment szczytowy osiąga 1,91 N·m — około trzykrotność momentu znamionowego — dla krótkotrwałych wymagań przyspieszenia. Enkoder silnika generuje 2000 impulsów na obrót na kanałach A i B, z jednym impulsem Z na obrót dla referencji wyjściowej.

Długość kabla enkodera między silnikiem a napędem wpływa na odporność systemu na zakłócenia. OMRON zaleca standardowy kabel do stałego prowadzenia i kabel robotyczny (konstrukcja elastyczna) do instalacji, gdzie kabel musi poruszać się wraz z silnikiem.

Automatyczne dostrajanie w czasie rzeczywistym — uruchomienie bez oscyloskopu

Tradycyjne uruchamianie serwonapędu polegało na iteracyjnej regulacji wzmocnienia pętli: uruchom silnik, obserwuj reakcję na oscyloskopie lub analizatorze ruchu, dostosuj wzmocnienia proporcjonalne i całkujące, powtórz. Napędy SmartStep A automatyzują ten proces.

Funkcja automatycznego dostrajania w czasie rzeczywistym stale monitoruje bezwładność silnika i charakterystykę obciążenia podczas rzeczywistej pracy. Napęd dostosowuje swoje wewnętrzne wzmocnienia sterowania w czasie rzeczywistym, aby utrzymać optymalną reakcję serwonapędu w miarę zmian warunków obciążenia — funkcja, która ma znaczenie w maszynach, gdzie obciążenie zmienia się cyklicznie, takich jak urządzenia pakujące, które obsługują produkty o różnej wadze, lub przenośniki z przerywanym obciążeniem.

W przypadku maszyn o stałym, powtarzalnym obciążeniu napęd może również pracować w trybie stałego wzmocnienia po ustaleniu wzmocnień, co zapewnia przewidywalne, powtarzalne zachowanie w cyklach zasilania.

Elastyczność poleceń wejściowych i wejścia/wyjścia sterujące

R7D-AP02H akceptuje polecenia sekwencji impulsów pozycji w trzech formatach, wybieranych za pomocą przełącznika DIP na przednim panelu:

• Impuls + Kierunek — oddzielny licznik impulsów i sygnał kierunku (najczęstszy format wyjściowy PLC)
• Impulsy CW / CCW — oddzielne sekwencje impulsów w przód i w tył
• Różnica faz 90° — wejście w stylu enkodera kwadraturowego A/B

Maksymalna częstotliwość wejściowa impulsów wynosi 500 kpps (kilo-impulsów na sekundę), co określa górną granicę szybkości, z jaką polecenia pozycji mogą być dostarczane do napędu. Przy 2000 impulsach enkodera na obrót silnika, częstotliwość poleceń 500 kpps odpowiada maksymalnej prędkości polecenia 15000 obr/min — znacznie powyżej fizycznych limitów silnika, więc częstotliwość wejściowa impulsów nigdy nie jest wąskim gardłem wydajności w typowych zastosowaniach SmartStep A.

Wejścia/wyjścia sterujące obejmują standardowe sygnały blokady serwonapędu: Serwo WŁĄCZONE, reset alarmu, ograniczenia blokady jazdy w przód/w tył i wejścia/wyjścia ogólnego przeznaczenia do potwierdzenia pozycji i statusu alarmu. Wyjście monitorowania analogowego (CN4) zapewnia sygnały napięciowe w czasie rzeczywistym proporcjonalne do prędkości silnika i prądu momentu obrotowego — przydatne do diagnostyki oscyloskopowej bez podłączania oprogramowania PC.

Komunikacja szeregowa: RS-232C i RS-422A

Oba porty szeregowe są obecne i funkcjonalne w R7D-AP02H. Port RS-232C (CN3) łączy się z komputerem PC z uruchomionym oprogramowaniem OMRON Parameter Unit, zapewniając pełny dostęp do parametrów, monitorowanie i konfigurację napędu. Interfejs RS-422A obsługuje okablowanie wielopunktowe, umożliwiając pojedynczemu komputerowi PC lub HMI komunikację z wieloma napędami na współdzielonej magistrali — praktyczne w maszynach z kilkoma osiami serwo.

Do podstawowego uruchomienia i regulacji parametrów w terenie, ręczna jednostka parametrów OMRON R7A-PR02A łączy się bezpośrednio z CN3 bez laptopa. Jest to narzędzie, które sprawia, że SmartStep A jest naprawdę łatwy w utrzymaniu w środowiskach przemysłowych, gdzie komputer PC nie zawsze jest na miejscu, gdy trzeba usunąć usterkę.

Hamowanie dynamiczne i regeneracja

Kiedy serwonapęd zwalnia, działa jak generator, zwracając energię do magistrali DC napędu. R7D-AP02H zarządza tą energią odzyskiwaną dzięki wewnętrznej zdolności pochłaniania energii odzyskiwanej o mocy znamionowej 37,1 J. W większości zastosowań 200W z obciążeniami o umiarkowanej bezwładności i normalnymi rampami hamowania, wewnętrzne pochłanianie jest wystarczające.

W przypadku zastosowań z obciążeniami o większej bezwładności lub częstymi, szybkimi cyklami hamowania, zewnętrzny rezystor regeneracyjny można podłączyć między zaciskami B1 i B2, aby zapewnić dodatkową zdolność rozpraszania. Napęd monitoruje obciążenie regeneracyjne i wyzwala alarm, jeśli zbliżone są limity termiczne.

Hamowanie dynamiczne — hamowanie rezystancyjne, które włącza się, gdy napęd ulegnie awarii lub straci zasilanie — jest konfigurowalne za pomocą przełącznika DIP. Określa to, jak agresywnie silnik zwalnia do zatrzymania po utracie zasilania, co ma bezpośrednie implikacje dla bezpieczeństwa maszyny i naprężeń mechanicznych na układzie napędowym.

Status producenta i uwagi dotyczące pozyskiwania

R7D-AP02H jest wycofany z produkcji przez OMRON jako produkt bieżący. Seria SmartStep A została zastąpiona przez późniejsze platformy serwonapędów OMRON z rozszerzonymi funkcjami i możliwościami sieciowymi. Jednak zainstalowana baza systemów SmartStep A w terenie pozostaje duża — napędy były sprzedawane globalnie przez lata 2000. do 2010., a wiele maszyn zbudowanych wokół nich nadal działa.

Jednostki zamienne są pozyskiwane przez kanały nadwyżek przemysłowych i sprzętu odnowionego. Przy zakupie należy potwierdzić, że jednostka została przetestowana pod obciążeniem, a nie tylko sprawdzona wizualnie, i zweryfikować, czy wersja oprogramowania układowego jest zgodna z aplikacją, jeśli planowana jest migracja parametrów z istniejącego napędu. Podstawowa funkcjonalność R7D-AP02H jest dobrze udokumentowana w instrukcji obsługi OMRON (nr kat. I533-E1-04) i instrukcji konfiguracji systemu, z których obie pozostają publicznie dostępne w archiwach dokumentacji OMRON.

Często zadawane pytania

P1: Jakie typy sterowników mogą sterować R7D-AP02H i czy wymaga własnego sterownika PLC firmy OMRON?

Nie jest wymagany żaden sterownik specyficzny dla OMRON. R7D-AP02H akceptuje standardowe wejście poleceń sekwencji impulsów — ten sam typ sygnału, który jest wysyłany przez praktycznie wszystkie sterowniki PLC z wbudowaną funkcją wyjścia impulsowego, dedykowane sterowniki ruchu, systemy CNC i indeksatory silników krokowych. Format impulsów (Impuls+Kierunek, CW/CCW lub różnica faz 90°) jest wybierany za pomocą przełącznika DIP na przednim panelu napędu. Interfejs poleceń napędu jest niezależny od sterownika: jeśli sterownik może wysyłać cyfrowe impulsy i sygnały kierunku z prędkością do 500 kpps, może sterować tym napędem. Własne sterowniki PLC i sterowniki ruchu firmy OMRON naturalnie współpracują z tym napędem, ale sterowniki innych producentów, takie jak Mitsubishi, Keyence, Panasonic lub inni, są równie kompatybilne, pod warunkiem że poziomy sygnału wyjściowego impulsów mieszczą się w specyfikacjach wejściowych napędu.

P2: Jaka jest różnica między R7D-AP02H a R7D-AP02L i czy można je zamieniać?

Jedyna różnica między tymi dwoma modelami to klasa napięcia wejściowego:

• R7D-AP02H — Jednofazowe 200/230V AC (170–253V), 50/60 Hz
• R7D-AP02L — Jednofazowe 100/115V AC, 50/60 Hz

Są one elektrycznie niekompatybilne i nie można ich zamieniać bez zmiany okablowania zasilania. Warianty H i L są również parowane z różnymi zestawami serwonapędów — uzwojenie silnika R7M-A20030-□ jest takie samo, ale parametry silnika wrażliwe na napięcie różnią się między klasami napięcia. Kable serwonapędów są kompatybilne z oboma wariantami. Podczas wyszukiwania zamiennika zawsze dopasuj literę sufiksu do klasy napięcia oryginalnej instalacji.

P3: Napęd pokazuje kod alarmu. Jak go zdiagnozować i zresetować bez oprogramowania PC?

R7D-AP02H posiada wyświetlacz LED z 7-segmentowym wyświetlaczem na przednim panelu, który bezpośrednio pokazuje kody alarmowe. Gdy wystąpi alarm, wyświetlacz pokazuje dwuznakowy kod (np. AL.14, AL.21, AL.40), który identyfikuje konkretną kategorię usterki: usterka enkodera, przepięcie, niedonapięcie, przetężenie, przeciążenie, błąd regeneracji, nadmierna prędkość lub nadmierne odchylenie pozycji, między innymi. Instrukcja obsługi OMRON SmartStep A (I533-E1-04) zawiera pełną tabelę kodów alarmowych z przyczyną i działaniami korygującymi dla każdego kodu. Po rozwiązaniu pierwotnej przyczyny alarm można zresetować, chwilowo aktywując wejście resetowania alarmu na listwie zaciskowej sterującej napędu — nie jest do tego potrzebny komputer PC. Nie należy wielokrotnie resetować i uruchamiać bez rozwiązania podstawowej przyczyny; utrzymujące się alarmy zazwyczaj wskazują na błąd okablowania, przeszkodę mechaniczną, nieprawidłowe ustawienie wzmocnienia lub awarię komponentu sprzętowego, które nie ustąpią samoistnie.

P4: Czy mogę używać R7D-AP02H z serwonapędem innego producenta, czy wymaga on silnika R7M firmy OMRON?

R7D-AP02H jest zaprojektowany i skalibrowany dla serwonapędów OMRON R7M-A20030 i R7M-AP20030 o mocy 200W, które wykorzystują specyficzny enkoder przyrostowy 2000 impulsów/obrót ze złączem i schematem okablowania dopasowanym do wejścia enkodera CN2 napędu. Użycie serwonapędu innej firmy z innym typem enkodera, inną indukcyjnością uzwojenia lub innym okablowaniem złącza wymagałoby starannej weryfikacji kompatybilności elektrycznej i nie jest wspierane przez OMRON. W praktyce zamiana silnika innego producenta na ten napęd w środowisku produkcyjnym nie jest zalecana — algorytm automatycznego dostrajania napędu i progi ochrony są skalibrowane do parametrów silnika serii R7M, a niedopasowania mogą powodować niestabilne zachowanie serwonapędu lub awarie napędu. Jeśli oryginalny model silnika nie jest już dostępny, dokładny zamiennik OMRON lub przetestowany kompatybilny silnik określony przez OMRON dla tej rodziny napędów jest właściwą ścieżką.

P5: Maszyna ma wiele napędów R7D-AP02H. Czy potrzebuję oddzielnych połączeń PC do każdego napędu w celu monitorowania, czy można je połączyć w sieć?

Wiele napędów może współdzielić jedno połączenie monitorujące przy użyciu konfiguracji wielopunktowej RS-422A. Port RS-422A na każdym napędzie (CN3) obsługuje okablowanie magistrali, gdzie kilka napędów jest podłączonych w topologii łańcuchowej lub gwiazdy do jednego interfejsu hosta RS-422A. Każdemu napędowi przypisany jest unikalny adres jednostki za pomocą przełącznika obrotowego na przednim panelu, co pozwala oprogramowaniu monitorującemu OMRON na adresowanie i komunikację z poszczególnymi napędami na współdzielonej magistrali. W przypadku małej maszyny z dwoma lub trzema osiami serwo oznacza to, że pojedynczy konwerter RS-232 na RS-422 na komputerze monitorującym może dotrzeć do wszystkich napędów jednocześnie — praktyczne do diagnostyki wieloosiowej, porównywania parametrów między osiami lub przesyłania zestawu parametrów do wszystkich napędów z jednego pliku. Port RS-232C jest połączeniem punkt-punkt tylko do dostępu do pojedynczego napędu i nie obsługuje pracy wielopunktowej.

OMRON R7D-AP02H jest częścią serii serwonapędów SmartStep A (nr kat. I533). Ten model został wycofany z bieżącej oferty produkcyjnej OMRON. Zawsze należy zweryfikować historię alarmów napędu, stan kabla enkodera i kompatybilność silnika przed instalacją. Zapoznaj się z instrukcją obsługi OMRON I533-E1-04, aby uzyskać pełną dokumentację dotyczącą okablowania, parametrów i rozwiązywania problemów.
