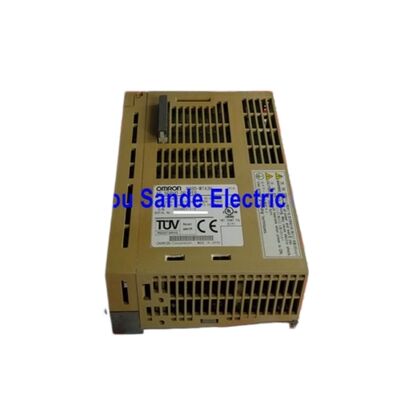

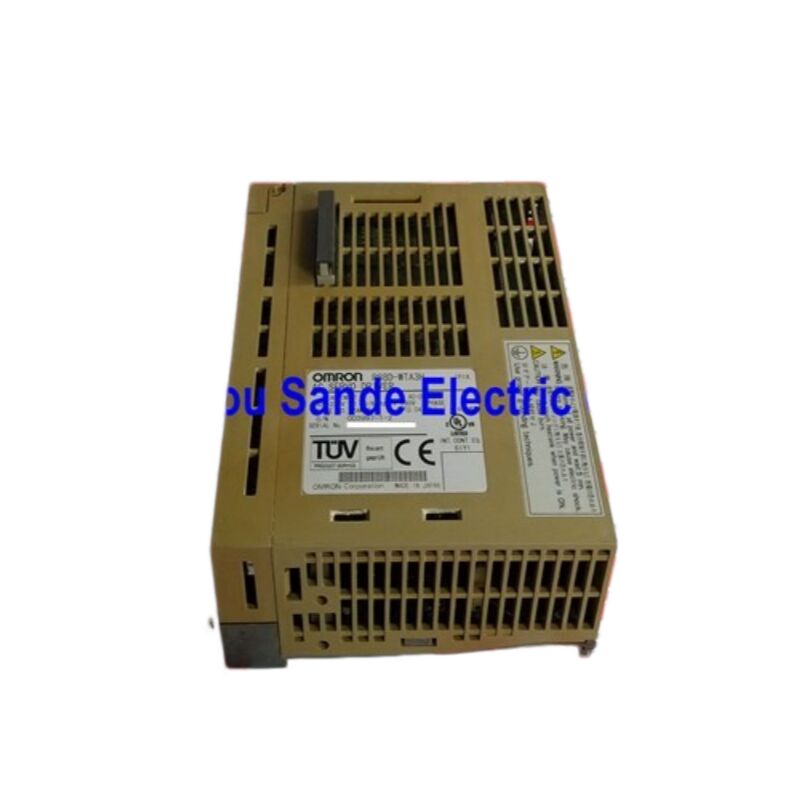

OMRON R88D-WTA3H — Seria OMNUC W, 30W, jednofazowy falownik serwo AC 200V

Najmniejszy falownik w poważnej rodzinie serwomechanizmów

Trzydzieści watów nie brzmi jak wiele, dopóki nie weźmie się pod uwagę, co tak naprawdę oferuje R88D-WTA3H. Jest to punkt wejścia o minimalnej mocy w serii OMNUC W firmy OMRON — platforma serwo, która obejmuje tę kompaktową jednostkę 30W aż do 15 kW, dzieląc tę samą trójtrybową architekturę sterowania, ten sam interfejs enkodera szeregowego i to samo środowisko programowania w całym zakresie. Zakup najmniejszego falownika w tej rodzinie nie oznacza akceptacji produktu okrojonego z funkcji. Otrzymujesz sterowanie pozycją, sterowanie prędkością i sterowanie momentem obrotowym w tym samym sprzęcie, kompatybilność z enkoderami szeregowymi zarówno z silnikami przyrostowymi, jak i absolutnymi, oraz port komunikacyjny RS-232C / RS-422A — pełny zestaw funkcji serii W, tylko dostosowany do obciążenia 30W.

Dla konstruktorów maszyn pracujących z małymi precyzyjnymi osiami — wózków aplikatorów etykiet, kompaktowych głowic dozujących, etapów wyrównania optycznego lub miniaturowych mechanizmów indeksujących — R88D-WTA3H trafia dokładnie w cel. Nadmierne wymiarowanie falownika serwo marnuje miejsce w panelu i generuje niepotrzebne koszty; WTA3H istnieje, ponieważ niektóre zastosowania faktycznie potrzebują 30W wydajności serwo i nic więcej.

Specyfikacje techniczne

Dopasowany silnik: R88M-W03030H

R88D-WTA3H jest specjalnie dopasowany do serii R88M-W03030H silników serwo cylindrycznych o mocy 30W, 3000 obr./min — najmniejszych członków rodziny silników serii W.

W warunkach znamionowych R88M-W03030H dostarcza 0,0955 N·m momentu obrotowego, obracając się z prędkością 3000 obr./min. Chwilowa prędkość maksymalna osiąga 4500 obr./min, a moment obrotowy dostępny podczas impulsów przyspieszenia wynosi około trzykrotność wartości znamionowej — zgodnie z konstrukcją silników serii W we wszystkich klasach mocy. Wał silnika jest uszczelniony do IP67, co oznacza, że może wytrzymać bezpośrednie działanie środków myjących w środowiskach produkcyjnych związanych z żywnością i wymagających mycia, nawet jeśli ten mniejszy falownik pozostaje bezpiecznie w zamkniętej szafie.

Dostępne są dwie konfiguracje silnika dla tego falownika:

• R88M-W03030H-□ — enkoder przyrostowy, rozdzielczość 13-bitowa
• R88M-W03030T-□ — enkoder absolutny wieloobrotowy, rozdzielczość 16-bitowa

Silnik z sufiksem T zachowuje swoją absolutną pozycję po cyklach zasilania dzięki baterii podtrzymującej w złączu CN8 falownika. Wybierz silnik przyrostowy z sufiksem H, gdy dopuszczalne jest inicjowanie pozycji przy każdym uruchomieniu i priorytetem jest redukcja kosztów. Wybierz silnik absolutny z sufiksem T, gdy maszyna nie może sobie pozwolić na cykl inicjowania pozycji — lub gdy ścieżka inicjowania pozycji jest mechanicznie ograniczona przez zastosowanie.

W przypadku instalacji, w których ograniczona jest długość osiowa, płaskie silniki OMRON (o smukłym profilu) o mocy 30W oferują tę samą wydajność elektryczną w krótszej ramie silnika i są w pełni kompatybilne z tym falownikiem.

Trzy tryby sterowania, bez zmian sprzętowych

Tym, co odróżnia serię OMNUC W od bardziej podstawowych platform serwo, jest trójtrybowa architektura typu T wbudowana w każdy falownik z całej rodziny — w tym tę jednostkę 30W. Sterowanie pozycją, prędkością i momentem obrotowym nie są osobnymi wariantami produktu; są to tryby pracy wybierane przez parametr. Jeden R88D-WTA3H może pełnić każdą z tych trzech ról sterowania w maszynie.

Sterowanie pozycją przetwarza polecenia w postaci ciągów impulsów z kontrolera nadrzędnego i zamyka pętlę pozycji wewnętrznie przy użyciu sprzężenia zwrotnego enkodera. Funkcja elektronicznej przekładni skaluje wejście impulsów poleceń, dzięki czemu kontroler nie musi generować impulsów o wysokiej częstotliwości, aby osiągnąć precyzyjną rozdzielczość pozycjonowania. Obsługiwane są trzy formaty wejścia impulsów: Impuls + Kierunek, CW/CCW i różnica faz 90°. Ta elastyczność oznacza, że falownik akceptuje polecenia bezpośrednio z jednostek pozycjonujących OMRON, a także z kontrolerów innych producentów o różnych konwencjach wyjściowych.

Sterowanie prędkością reguluje prędkość obrotową wału silnika proporcjonalnie do analogowego napięcia referencyjnego, zazwyczaj ±10V DC. Zakres sterowania prędkością 1:5000 jest taką samą specyfikacją, jaką posiadają większe falowniki serii W — model 30W nie akceptuje obniżonej wydajności tylko z powodu niższej mocy znamionowej. Na wolnym końcu tego zakresu silnik obraca się płynnie i kontrolowanie bez oscylacji, co jest ważne w zastosowaniach związanych z kontrolą napięcia i podawaniem, gdzie stabilność przy niskiej prędkości decyduje o jakości wyjściowej.

Sterowanie momentem obrotowym reguluje moment obrotowy silnika proporcjonalnie do analogowego sygnału wejściowego, z konfigurowalnym limitem prędkości, aby zapobiec niekontrolowanemu obrotowi na nieobciążonych wałach. Tryb ten jest używany wszędzie tam, gdzie maszyna musi kontrolować siłę, a nie ruch — napięcie nawijania, siła zacisku lub operacje wkładania z kontrolowaną siłą.

Zmiana trybów jest zmianą parametru, udokumentowaną w standardowej instrukcji obsługi serii W. Konstruktor maszyny może skonfigurować falownik do testowania rozwojowego w trybie prędkości, a następnie przełączyć się na tryb pozycji w celu końcowego uruchomienia, używając tego samego sprzętu przez cały czas.

Enkoder szeregowy: wyższa rozdzielczość niż w poprzedniej generacji

Kombinacja silnika i falownika serii W wykorzystuje interfejs enkodera szeregowego zamiast tradycyjnych sygnałów kwadraturowych A/B/Z. Jest to ważna różnica w porównaniu do starszych platform serwo.

Silniki z enkoderem przyrostowym w serii W (silniki z sufiksem H) wykorzystują 13-bitowy enkoder szeregowy, dostarczając 8192 zliczeń na obrót informacji o pozycji w pętli serwo falownika. Silniki z enkoderem absolutnym (sufiks T) wykorzystują 16-bitowy absolutny enkoder szeregowy, zapewniając 65536 zliczeń na obrót w jednym obrocie, plus śledzenie wieloobrotowe dla pozycji absolutnej w dowolnej liczbie obrotów.

Połączenie enkodera szeregowego między silnikiem a falownikiem jest również bardziej odporne na zakłócenia niż okablowanie kwadraturowe równoległe. Jeden kabel przenosi dane pozycji, dane prędkości, status enkodera i odczyty termistora silnika jako strumień danych szeregowych. Zmniejsza to liczbę pinów złącza, upraszcza prowadzenie kabli i eliminuje degradację sygnału różnicowego, którą długie odcinki kabli mogą powodować w enkoderach przyrostowych o wysokiej rozdzielczości. W przypadku kompaktowych zastosowań 30W, gdzie silnik może znajdować się blisko urządzeń generujących sygnały, ta odporność na zakłócenia jest praktyczną korzyścią, a nie teoretyczną.

Układ złączy i funkcje każdego portu

Zrozumienie fizycznego układu falownika przynosi korzyści zarówno podczas instalacji, jak i rozwiązywania problemów.

Komora baterii CN8 znajduje się pod górną pokrywą. Jeśli używany jest silnik z enkoderem absolutnym (sufiks T), bateria podtrzymująca jest instalowana tutaj. Bez naładowanej baterii enkoder absolutny nie może utrzymać swojego licznika pozycji wieloobrotowej podczas wyłączenia zasilania. Falownik wyświetli alarm baterii przy uruchomieniu i poprosi o powrót do punktu odniesienia, jeśli bateria całkowicie się rozładuje.

CN5 zapewnia analogowe wyjścia monitorujące — sygnały napięciowe w czasie rzeczywistym proporcjonalne do prędkości i prądu silnika, które można obserwować na standardowym oscyloskopie. Jest to najszybsze połączenie diagnostyczne podczas uruchamiania: bez podłączania komputera PC, oscyloskop podłączony do CN5 natychmiast pokazuje rzeczywistą reakcję prędkości i prąd momentu obrotowego podczas ruchu osi. Przekroczenia, oscylacje i zachowanie stabilizacji są bezpośrednio widoczne.

CN3 to port komunikacji szeregowej. Ręczny moduł parametrów R88A-PR02W podłącza się tutaj w celu programowania w terenie i diagnozowania usterek bez potrzeby używania laptopa. Monitorowanie oparte na komputerze PC wykorzystuje oprogramowanie WmonWin firmy OMRON przez to samo połączenie RS-232C, zapewniając pełny dostęp do parametrów, monitorowanie w czasie rzeczywistym i możliwość rejestrowania danych.

CN1 to złącze wejść/wyjść sterujących — wejście poleceń impulsowych, analogowe odniesienie prędkości/momentu obrotowego, serwo WŁ./WYŁ., reset alarmu, wejścia limitów w prawo i w lewo oraz sygnały wyjściowe, w tym status pozycji, prędkości zerowej i alarmu.

CN2 to wejście sprzężenia zwrotnego enkodera. Kabel enkodera biegnie bezpośrednio od enkodera szeregowego silnika do CN2; długość kabla wpływa na odporność systemu na zakłócenia, a do tego połączenia należy używać standardowych kabli OMRON i kabli robotycznych.

Instalacja w szafie: wspólny wymiar, czyste okablowanie

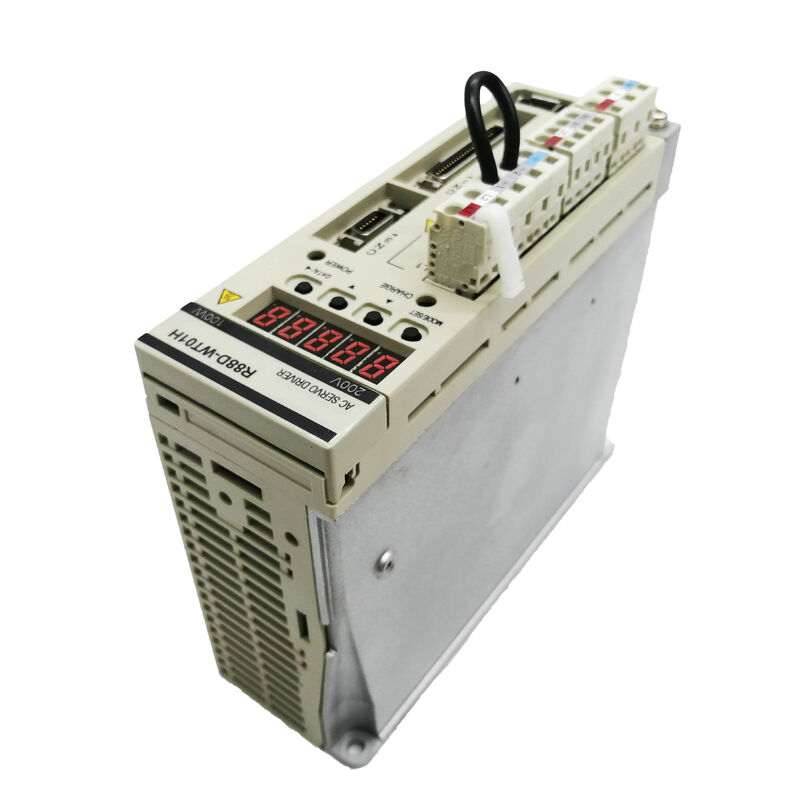

R88D-WTA3H dzieli swój wymiar panelu 55 × 160 × 130 mm z modelami WTA5H, WT01H i WT02H — wszystkie falowniki serii W 200V jednofazowe o mocy od 30W do 200W zajmują te same wymiary montażowe. Ma to znaczenie dla projektowania szafy: maszyna, która może wymagać skalowania z osi 30W do osi 100W w późniejszej rewizji, nie wymaga nowego wycięcia w panelu ani wiązki kabli przy modernizacji falownika.

Montaż na ścianie odbywa się za pomocą dwóch śrub M4. Obsługiwany jest również montaż na panelu przednim (wpuszczenie falownika przez otwór w panelu za pomocą wsporników) w instalacjach, gdzie wyświetlacz i klawiatura falownika muszą być dostępne z przodu panelu bez otwierania drzwi szafy.

Zgodność z EMC i filtrowanie sieciowe

Filtr sieciowy o wymiarach R88A-FIW104-E jest zalecanym filtrem EMC dla R88D-WTA3H. Filtry typu "footprint" montuje się na szynie DIN szafy bezpośrednio za falownikiem, a falownik montuje się równo z zaciskami wyjściowymi filtra — minimalizuje to długość nieprzefiltrowanego kabla między filtrem a falownikiem, co jest głównym czynnikiem wpływającym na rzeczywiste tłumienie zakłóceń przewodzących EMC.

Instrukcja instalacji serii W określa warunki okablowania w celu zapewnienia zgodności z dyrektywami EMC. Przestrzeganie tych warunków — w szczególności wymagań dotyczących uziemienia, prowadzenia kabli i instalacji filtra — umożliwia systemowi spełnienie przemysłowych limitów emisji EN 55011 Klasa A Grupa 1. Bez filtra sieciowego, przewodzone i promieniowane emisje z przełączania IGBT falownika przekroczą te limity.

Pozyskiwanie części zamiennych: na co zwrócić uwagę

R88D-WTA3H został wycofany z aktywnej linii produkcyjnej OMRON, ponieważ seria W została zastąpiona przez platformy serii G i serii 1S. Jednostki zamienne są dostępne na rynku wtórnym automatyki przemysłowej. Przy pozyskiwaniu używanej lub odnowionej jednostki obowiązuje kilka praktycznych kontroli.

Potwierdź, że jednostka została przetestowana pod obciążeniem z rzeczywistym silnikiem podczas sterowanego ruchu — nie tylko włączona i sprawdzona pod kątem błędów. Falownik może wydawać się sprawny podczas uruchamiania na stole, ale mieć degradację IGBT lub starzenie się kondensatorów, które ujawniają się dopiero pod obciążeniem silnika. Sprawdź, czy komora baterii CN8 jest nienaruszona i czy została wymieniona bateria, jeśli falownik był przechowywany przez dłuższy czas. Sprawdź wersję oprogramowania układowego, jeśli falownik ma być importowany do systemu wieloosiowego, gdzie kompatybilność parametrów między falownikami ma znaczenie.

Instrukcja obsługi serii W (OMRON nr kat. I531) pozostaje publicznie dostępna w archiwach dokumentacji OMRON i obejmuje wszystkie kody alarmowe, tabele parametrów i schematy połączeń dla R88D-WTA3H.

Często zadawane pytania

P1: Z jakim silnikiem serwo współpracuje R88D-WTA3H i czy mogę użyć innego silnika 30W innego producenta?

R88D-WTA3H jest zaprojektowany do współpracy z silnikami serwo OMRON serii W o mocy 30W, 3000 obr./min: R88M-W03030H (enkoder przyrostowy) i R88M-W03030T (enkoder absolutny). Silniki te wykorzystują zastrzeżony interfejs enkodera szeregowego OMRON — sygnał przesyłany przez kabel CN2 nie jest standardowym sygnałem kwadraturowym A/B/Z, ale protokołem danych szeregowych specyficznym dla enkodera serii W. Silniki innych producentów ze standardowymi enkoderami kwadraturowymi nie są kompatybilne z wejściem CN2 tego falownika. Zastąpienie silnika innego producenta wymagałoby weryfikacji kompatybilności indukcyjności uzwojeń, przepisania parametrów silnika falownika i zaakceptowania, że algorytmy ochrony OMRON — skalibrowane do charakterystyk termicznych i elektrycznych silników serii R88M-W — mogą nie działać poprawnie. W praktyce parowanie tego falownika z czymkolwiek innym niż dopasowany silnik R88M-W03030 nie jest zalecane dla sprzętu produkcyjnego.

P2: Czy R88D-WTA3H wymaga własnego sterownika PLC lub jednostki pozycjonującej OMRON, czy będzie działać z kontrolerami innych producentów?

Nie jest wymagany żaden kontroler OMRON. W trybie sterowania pozycją, falownik akceptuje wejścia w postaci ciągów impulsów — dowolny kontroler, PLC lub karta ruchu zdolna do generowania impulsów w formacie Pulse+Direction, CW/CCW lub kwadraturowym może sterować tym falownikiem. Kontrolery firm Mitsubishi, Keyence, Panasonic, Delta i innych są rutynowo używane z falownikami serii W w tym trybie. W trybach sterowania prędkością i momentem obrotowym, falownik akceptuje analogowe odniesienie ±10V DC, które jest uniwersalnym standardem sygnału kompatybilnym z praktycznie wszystkimi modułami PLC z wyjściem analogowym. Jedyną specyficzną dla OMRON komunikacją jest port RS-232C / RS-422A CN3 do dostępu do parametrów — i nawet do tego można uzyskać dostęp za pomocą standardowego oprogramowania terminalowego, jeśli protokół komunikacyjny jest poprawnie skonfigurowany. Do konfiguracji parametrów w terenie, ręczne urządzenie R88A-PR02W jest najbardziej praktycznym narzędziem, niezależnie od marki PLC sterującej osią.

P3: R88D-WTA3H wyświetla alarm. Jak zidentyfikować usterkę bez podłączania komputera PC?

Przedni panel falownika posiada wyświetlacz LED z 7-segmentami, który bezpośrednio pokazuje dwuznakowe kody alarmowe. Gdy wystąpi usterka, wyświetlacz naprzemiennie cyklicznie wyświetla kod alarmowy i słowo "AL", dzięki czemu kod jest czytelny bez żadnych narzędzi ani oprogramowania. Typowe kody dla tej klasy falowników obejmują: podnapięcie (AL.10), przepięcie (AL.40), nadprąd (AL.30), przeciążenie (AL.71), usterka enkodera (AL.74) i przepełnienie odchylenia pozycji (AL.26). Instrukcja obsługi OMRON serii W (nr kat. I531) zawiera pełną tabelę alarmów z prawdopodobnymi przyczynami i działaniami korygującymi dla każdego kodu. Po usunięciu przyczyny głównej alarm jest kasowany poprzez aktywację wejścia resetu alarmu na listwie zaciskowej CN1 — jeden impuls z kontrolera lub chwilowy kontakt z przycisku. Wielokrotne kasowanie i ponowne uruchamianie bez rozwiązywania przyczyny nie rozwiąże usterki sprzętowej i może spowodować dalsze uszkodzenia.

P4: Czy R88D-WTA3H jest kompatybilny z silnikami z enkoderem absolutnym i czego to wymaga pod względem sprzętu?

Tak — falownik w pełni obsługuje silniki serii W z enkoderem przyrostowym (sufiks H) i absolutnym (sufiks T). Do pracy z enkoderem absolutnym, bateria podtrzymująca R88A-BAT01W musi być zainstalowana w komorze baterii CN8 falownika. Bateria ta utrzymuje licznik pozycji wieloobrotowej enkodera i dane pozycji w obrocie, gdy zasilanie maszyny jest wyłączone. Po uruchomieniu falownik natychmiast odczytuje zapisaną pozycję z enkodera i zgłasza aktualną pozycję osi kontrolerowi bez żadnego cyklu inicjowania pozycji. Jedynym wymogiem konserwacji jest wymiana baterii, gdy napięcie baterii spadnie — falownik wyświetli alarm ostrzegawczy baterii, zanim bateria osiągnie krytyczne poziomy, dając wcześniejsze powiadomienie, zanim dane pozycji będą zagrożone. Jeśli bateria całkowicie się rozładuje, a enkoder straci swoje odniesienie pozycji, jednorazowa procedura powrotu do punktu odniesienia przywróci pozycję absolutną, a system wznowi normalne działanie absolutne.

P5: R88D-WTA3H został wycofany z produkcji. Jaka jest najbardziej praktyczna opcja wymiany dla istniejącej maszyny?

W przypadku czystej wymiany serwisowej — przywrócenia uszkodzonego falownika w istniejącej maszynie bez przeprojektowywania osi — pierwszym wyborem jest pozyskanie przetestowanego R88D-WTA3H z rynku wtórnego przemysłowego i przeniesienie oryginalnego zestawu parametrów z dokumentacji maszyny. Pozwala to zachować wszystkie połączenia, kable i programowanie PLC bez zmian. Jeśli jednostka serii W jest faktycznie niedostępna, najbliższą platformą sukcesji do migracji jest OMRON G5-Series, w szczególności zakres R88D-KNA5H lub R88D-KN01H, w zależności od mocy znamionowej. Silniki serii G5 są fizycznie podobne do silników serii W, a OMRON produkował kompatybilne silniki serii G5 o mocy 30W. Jednakże, kable enkodera, okablowanie CN1 i struktura parametrów różnią się między generacjami, więc bezpośrednia wymiana kabli nie jest możliwa — wymagane są zmiany okablowania i ponowne wprowadzenie parametrów. Nowsza seria 1S (oparta na EtherCAT) stanowi większą zmianę w podejściu do uruchamiania i strukturze programu PLC i jest bardziej odpowiednia dla nowych projektów maszyn niż dla wymiany serwisowej poszczególnych falowników w istniejących instalacjach serii W.

OMRON R88D-WTA3H jest częścią systemu serwo AC OMNUC W-Series (Instrukcja obsługi nr kat. I531). Ten model został wycofany z aktualnego katalogu produkcyjnego OMRON. Zawsze należy sprawdzić kompatybilność modelu silnika i klasę napięcia przed zamówieniem zamiennika. Odczekać co najmniej pięć minut po odłączeniu zasilania sieciowego przed przystąpieniem do pracy z okablowaniem wewnętrznym lub złączami.
