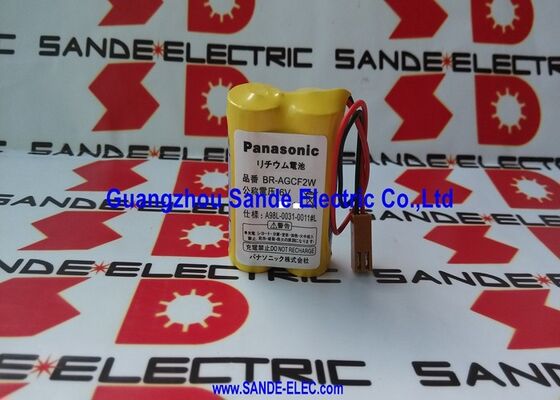

Nowa bateria Panasonic BR-AGCF2W 6V BRAGCF2W

BR-AGCF2W | Bateria litowa Panasonic 6 V — 2 ogniwa / 1800 mAh / FANUC Beta SVU / Beta iSV / układ rezerwowy ABS

Kopia zapasowa pamięci i pozycji bezwzględnej dla systemów FANUC Beta

BR-AGCF2W to dwuogniwowy akumulator litowy 6 V firmy Panasonic do serwowzmacniaczy FANUC Beta — używany specjalnie do zasilania obwodu ABS (systemu pozycjonowania bezwzględnego) w przemiennikach Beta SVU i Beta iSV. Dwa ogniwa Panasonic BR-A połączone szeregowo wytwarzają napięcie wyjściowe 6 V wymagane przez wewnętrzną pamięć CMOS wzmacniacza i pamięć enkodera absolutnego.

W systemie pozycjonowania absolutnego serwoenkoder śledzi położenie osi w sposób ciągły — nawet gdy system CNC jest wyłączony. BR-AGCF2W dostarcza niski poziom prądu czuwania, który licznik pozycji enkodera i pamięć potrzebne są do utrzymania danych o położeniu bezwzględnym. Po przywróceniu zasilania system CNC odczytuje zachowaną pozycję bezpośrednio z enkodera — nie jest potrzebny przebieg referencyjny (homing).

Kluczowe dane techniczne

Ogniwa Panasonic BR-A — dlaczego te konkretne ogniwa

BR-AGCF2W jest zbudowany z ogniw BR-A firmy Panasonic — ogniw OEM określonych przez firmę FANUC do akumulatorów wzmacniaczy Beta. Ogniwa BR wykorzystują chemię poli(monofluorku węgla) litu (Li-CFₓ):

Płaska krzywa rozładowania:Napięcie wyjściowe pozostaje prawie stałe od pełnego naładowania do bliskiego wyczerpania — pamięć CMOS i pamięć kodera otrzymują stabilne zasilanie 6 V przez prawie cały okres użytkowania akumulatora, a nie stopniowo maleje.

Bardzo niskie samorozładowanie:Mniej niż 1% rocznie w temperaturze 25°C — akumulator zachowuje swoją pojemność przez 10 lat przechowywania przy minimalnych stratach. Świeżo zainstalowany BR-AGCF2W zapewnia swoją wydajność znamionową nawet wiele lat po wyprodukowaniu.

Szeroki zakres temperatur:−40°C do +85°C — niezawodne we wszystkich środowiskach przemysłowych szaf sterowniczych, od chłodni po gorące maszynownie.

Scenariusze zastosowań

Alarm akumulatora obwodu ABS w napędzie Beta:Serwooś Beta w maszynie sterowanej przez FANUC wyświetla alarm akumulatora ABS. BR-AGCF2W jest wymieniany podczas planowanej konserwacji — dane dotyczące pozycji bezwzględnej pozostają nienaruszone, unika się bazowania przy ponownym uruchomieniu.

Zapobieganie resetowaniu enkodera absolutnego maszyny CNC:Centrum obróbcze z enkoderami absolutnymi na wszystkich osiach wymaga wykonania ruchu bazowego tylko raz podczas wstępnej konfiguracji — BR-AGCF2W utrzymuje pozycje absolutne wszystkich osi podczas każdego kolejnego cyklu zasilania.

Często zadawane pytania

P1: Co oznacza alarm ostrzegawczy akumulatora ABS we wzmacniaczu FANUC Beta?

System CNC wyświetla alarm specyficzny dla osi (zwykle kod serii 9F lub SV-300 w zależności od typu CNC), gdy napięcie BR-AGCF2W spadnie poniżej progu wykrywania. Wymień w przypadku alarmu ostrzegawczego — przed całkowitym wyczerpaniem się baterii powoduje utratę danych dotyczących pozycji bezwzględnej i wymusza pełny cykl bazowania.

P2: Czy BR-AGCF2W można wymienić przy włączonym zasilaniu, czy też należy wyłączyć system CNC?

Wymień przy włączonym zasilaniu CNC. Zasilanie wzmacniacza podtrzymuje pamięć enkodera ABS — akumulator można odłączyć i ponownie podłączyć bez utraty danych dotyczących pozycji. Wymiana przy wyłączonym zasilaniu wiąże się z ryzykiem utraty danych dotyczących pozycji bezwzględnej, jeśli podłączenie nowego akumulatora zajmie więcej niż kilka sekund.

P3: Jaka jest różnica pomiędzy BR-AGCF2W (brązowe złącze) a BR-AGCF2P (inne złącze)?

Obydwa są 2-ogniwowymi akumulatorami Panasonic BR-A o napięciu 6 V — różnica polega na typie złącza. BR-AGCF2W wykorzystuje 2-pinowe złącze JAE (brązowe lub czarne w zależności od wersji montażu); BR-AGCF2P wykorzystuje inny format złącza. Przed złożeniem zamówienia sprawdź złącze gniazda akumulatora wzmacniacza, aby potwierdzić właściwy wariant.

P4: Jak długo działa BR-AGCF2W we wzmacniaczu FANUC Beta?

Zwykle 3–5 lat normalnego serwisu CNC. Bateria rozładowuje się tylko wtedy, gdy CNC jest wyłączone — maszyny działające 24 godziny na dobę, 7 dni w tygodniu, działają dłużej niż te wyłączane codziennie. Wymień przy alarmie akumulatora niezależnie od upływu czasu; nie czekaj, aż alarm się nasili.
