Fanuc A06B-6077-H111 | Przekształtnik serwonapędów Alpha PSM-11 — 13,2 kW, 3-fazowy 200–230 V AC, prąd wejściowy 49 A, napięcie magistrali DC 283–325 V, aktywne odzyskiwanie energii, wymagane zewnętrzne chłodzenie wymuszone

Przegląd

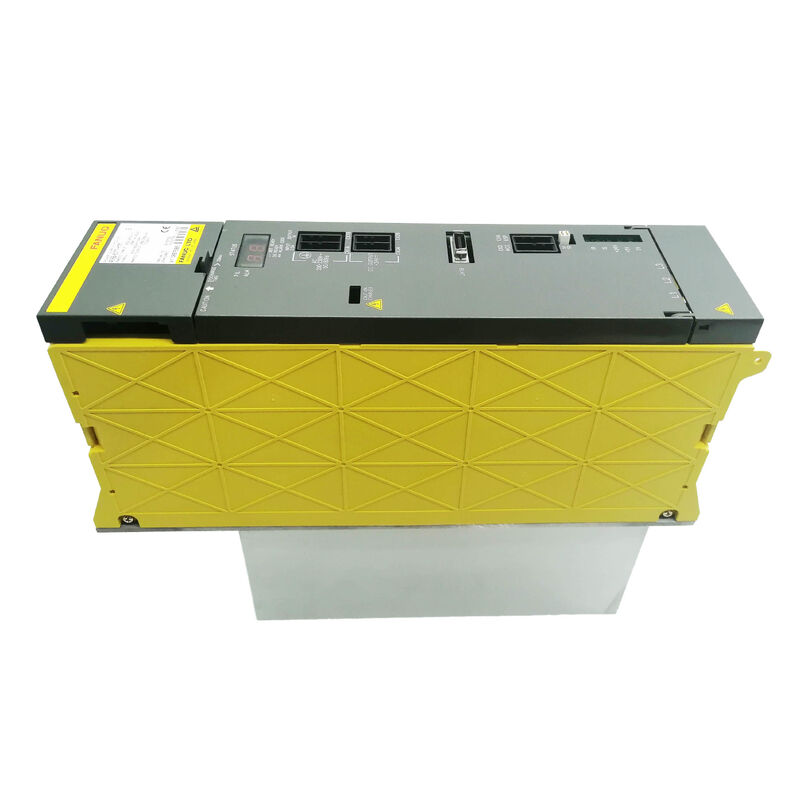

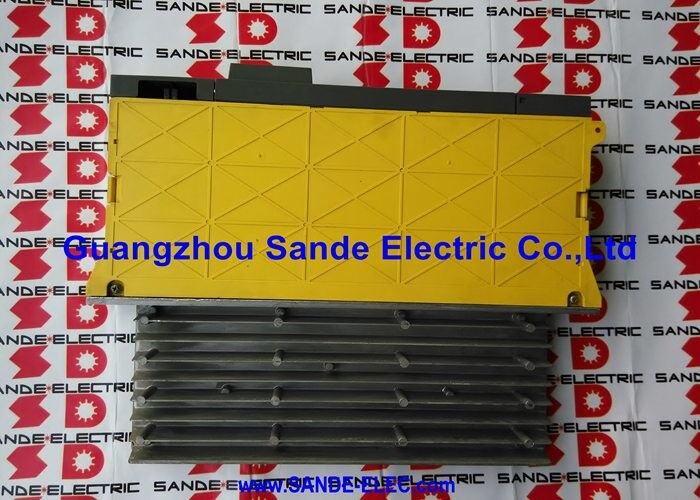

Fanuc A06B-6077-H111 to PSM-11 — większy z dwóch modułów zasilania w serii A06B-6077, dostarczający 13,2 kW mocy magistrali DC do systemu napędowego Alpha. Podczas gdy reszta rodziny Alpha PSM znajduje się w bloku numeracji A06B-6087, PSM-11 zajmuje własną serię A06B-6077 obok mniejszego PSM-5.5 (A06B-6077-H106).

Oba są strukturalnie podobne do modułów PSM A06B-6087 o większej mocy — przedni człon z aktywnym odzyskiwaniem energii, wejście trójfazowe, wyjście magistrali DC w zakresie 283–325 V —, ale obsługują odrębny segment rozmiarów maszyn: kompaktowe centra obróbcze, tokarki CNC i małe maszyny wieloosiowe, w których łączna moc wrzeciona i serwonapędów mieści się komfortowo w granicach 13,2 kW.

Przy mocy wyjściowej 13,2 kW i znamionowym prądzie wejściowym 49 A, PSM-11 jest dobrze dopasowany do małych modułów wzmacniaczy wrzeciona Alpha w połączeniu z jednym lub dwoma modułami serwonapędów SVM.

Maszyna z silnikiem wrzeciona o mocy 3,7 kW lub 5,5 kW i dwoma lub trzema małymi serwonapędami Alpha to typowa instalacja PSM-11 — całkowite jednoczesne zapotrzebowanie na moc mieści się w limicie 13,2 kW, z odpowiednim zapasem na przejściowe szczyty podczas przyspieszania wieloosiowego.

Maszyny z kontrolerami serii 0-C lub 0-D z kompaktowymi systemami napędowymi Alpha należą do najczęstszych zastosowań PSM-11; te generacje sterowników zostały zaprojektowane dla mniejszych, ekonomicznych obrabiarek, w których klasa mocy PSM-11 jest naturalnym wyborem.

PSM-11 dzieli specyficzną cechę z PSM-45 i PSM-55 na drugim końcu skali mocy: wymaga zewnętrznego chłodzenia wymuszonego powietrzem.

Jest to wyraźnie zaznaczone w dokumentacji konfiguracji serii Alpha firmy Fanuc obok PSM-45, odróżniając oba moduły od zakresu PSM-15 do PSM-37, które są samoczynnie chłodzone za pomocą własnego wbudowanego wentylatora i radiatora.

W przypadku PSM-11, wymóg zewnętrznego chłodzenia wymuszonego odzwierciedla kompaktowy format fizyczny modułu: obudowa o szerokości 60 mm nie mieści obszaru żeber radiatora, który byłby potrzebny do samoczynnego chłodzenia przy prądzie wejściowym 49 A, więc konstrukcja termiczna zależy od szafy zapewniającej dodatkowy przepływ powietrza przez radiator modułu.

Aktywne odzyskiwanie energii jest częścią konstrukcji PSM-11, co umieszcza go w rodzinie PSM, a nie w alternatywie PSMR (rozładowanie rezystancyjne).

Nawet przy 13,2 kW, energia hamowania z małych silników wrzeciona i serwonapędów sumuje się w ciągu zmiany produkcyjnej powtarzających się cykli pozycjonowania i wymiany narzędzi.

PSM-11 zwraca tę energię do zasilania trójfazowego zamiast spalać ją w rezystorach, eliminując potrzebę zewnętrznego modułu rozładowania rezystancyjnego i związane z nim generowanie ciepła w szafie.

Kluczowe specyfikacje

Seria A06B-6077 — Architektura zasilania małych maszyn

Rodzina produktów A06B-6077 została opracowana równolegle z główną serią A06B-6087 PSM, aby obsłużyć segment małych maszyn bez nadmiernego specyfikowania zasilacza.

Producent obrabiarek projektujący kompaktową tokarkę CNC lub małe centrum wiertarskie o całkowitej mocy systemu napędowego 5–10 kW nie potrzebował mocy PSM-15 o mocy 17,5 kW, a obudowa PSM-11 o szerokości 60 mm (w porównaniu do obudów modułów A06B-6087 o szerokości 90–150 mm) lepiej pasuje do kompaktowych szaf elektrycznych małych obrabiarek.

Płyta okablowania A16B-2202-0461 i karta sterująca A16B-2202-0420 wewnątrz PSM-11 są specyficzne dla serii A06B-6077 i nie są wymienne z płytami w PSM-15 do PSM-55 z serii A06B-6087.

Ma to praktyczne implikacje dla konserwacji: pozyskiwanie części zamiennych do wewnętrznych płyt PSM-11 odbywa się zgodnie ze strukturą numerów części 6077, a te płyty nie są dostępne oddzielnie — moduł jest jednostką serwisową.

Kompaktowy format, kompromis z chłodzeniem zewnętrznym

Waga PSM-11 wynosząca ~2,26 kg i kompaktowa obudowa o szerokości 60 mm to praktyczne zalety w układzie szafy elektrycznej małych maszyn. Szafa, która zostałaby przytłoczona przez PSM-15 o szerokości 150 mm, może pomieścić PSM-11 bez ograniczeń przestrzennych.

Ta zwartość jest częściowo osiągnięta poprzez usunięcie układu radiatora i wentylatora samoczynnego chłodzenia, na którym polegają większe moduły PSM — PSM-11 polega na przepływie powietrza w szafie, aby zapewnić chłodzenie elementów generujących ciepło.

W praktyce oznacza to, że PSM-11 musi być zamontowany w miejscu w szafie, gdzie przepływ powietrza w szafie jest dodatni i stały, lub gdzie dedykowany układ przepływu powietrza kieruje chłodne powietrze przez radiator modułu.

Szafa o słabej konstrukcji termicznej — gorące strefy, recyrkulacja powietrza lub zablokowana wentylacja — spowoduje wyłączenia z powodu przegrzania radiatora AL03 na PSM-11, nawet przy obciążeniach znacznie poniżej 13,2 kW.

Jest to częstszy problem konserwacyjny w małych maszynach niż w dużych, ponieważ małe maszyny mają zazwyczaj minimalne możliwości przepływu powietrza w szafie.

System wykrywania wycieków i alarmowania

A06B-6077-H111 zawiera obwód wykrywania wycieków, który monitoruje warunki zwarcia do ziemi na magistrali DC i okablowaniu silnika poniżej.

Zapewnia to wczesne ostrzeżenie o pogarszającej się izolacji uzwojeń silnika — prąd zwarcia do ziemi, który narasta stopniowo, zamiast pojawiać się nagle, wywoła wykrywanie wycieków, zanim rozwinie się w całkowite uszkodzenie uzwojenia lub zadziałanie wyłącznika.

System kodów alarmowych dla PSM-11 jest zgodny ze standardową strukturą alarmów Alpha PSM:

AL01 — Przeciążenie prądowe w głównym module mocy (awaria IPM na PSM-11, odmienna od znaczenia przeciążenia prądowego na PSM-15 i wyższych).

AL02 — Zatrzymany wentylator chłodzący. Na PSM-11 należy zidentyfikować i niezwłocznie wymienić uszkodzony wentylator.

AL04 — Spadek napięcia na magistrali DC. Sprawdź moduły wzmacniaczy poniżej i połączenia magistrali DC.

AL05 — Nie zakończono ładowania wstępnego magistrali DC. Zbadaj obwód ładowania wstępnego w module.

Często zadawane pytania

P1: PSM-11 znajduje się w serii A06B-6077, a nie w A06B-6087 — czy oznacza to, że jest niekompatybilny z modułami wzmacniaczy serwonapędów SVM z serii A06B-6087 na tej samej magistrali?

Nie, numeracja serii w systemie produktów A06B identyfikuje konkretny typ modułu, a nie niekompatybilność systemu.

Wyjście magistrali DC A06B-6077-H111 jest w pełni kompatybilne z modułami wzmacniaczy serwonapędów SVM z serii A06B-6079 i A06B-6096 oraz modułami wzmacniaczy wrzeciona SPM z serii A06B-6088/A06B-6102 na wspólnej magistrali DC.

PSM-11 po prostu znajduje się na niskim końcu mocy rodziny Alpha, zapewniając takie samo regulowane napięcie magistrali DC 283–325 V, którego wymagają wszystkie moduły wzmacniaczy serii Alpha, z mocą prądową odpowiednią dla konfiguracji małych maszyn.

P2: W przypadku wymogu zewnętrznego chłodzenia wymuszonego dla PSM-11, jaki konkretny układ przepływu powietrza zaleca Fanuc?

Instrukcja instalacji sprzętu serii Alpha firmy Fanuc (B-65162) dokumentuje układy chłodzenia wymuszonego dla modułów, które tego wymagają, w tym PSM-11.

Wymagany jest przepływ chłodnego powietrza zewnętrznego przez powierzchnie radiatora modułu — zazwyczaj od dołu modułu do góry, zgodnie z kierunkiem konwekcji naturalnej.

Konkretna objętość i prędkość przepływu powietrza są funkcjami generowania ciepła przez moduł przy obciążeniu znamionowym i rezystancji cieplnej radiatora.

W praktyce standardową implementacją jest mały wentylator osiowy zamontowany tak, aby kierował przepływ powietrza przez powierzchnie radiatora PSM-11, dobrany zgodnie ze specyfikacją B-65162.

P3: Czy PSM-11 może zastąpić PSM-5.5 (A06B-6077-H106) w maszynie, w której PSM-5.5 uległ awarii?

PSM-11 może dostarczać tę samą magistralę DC, którą obsługiwał PSM-5.5, a dodatkowa pojemność mocy (13,2 kW vs 5,5 kW) nie stanowi ryzyka dla wzmacniaczy poniżej — będą one pobierać tylko tyle, ile potrzebują.

Instalacja fizyczna wymaga weryfikacji, czy PSM-11 pasuje do dostępnej przestrzeni (ta sama szerokość 60 mm dla obu jednostek) i czy obwód zasilania może zapewnić znamionowy prąd wejściowy 49 A dla PSM-11 w porównaniu do niższego prądu PSM-5.5.

Jeśli obwód zasilania został zaprojektowany zgodnie z wymaganiami PSM-5.5, modernizacja do PSM-11 wymaga potwierdzenia, że zabezpieczenie obwodu i okablowanie są odpowiednie dla 49 A.

P4: Opis produktu zawiera "przekształtnik serwonapędów" w liście części — co oznacza to oznaczenie w kontekście systemu Alpha firmy Fanuc?

Listy Radwell i innych dystrybutorów opisują A06B-6077-H111 jako "przekształtnik serwonapędów", ponieważ jego główną funkcją jest konwersja trójfazowego zasilania AC na magistralę DC, która zasila wzmacniacze silników serwo (i wrzeciona).

Terminologia "przekształtnik" odzwierciedla rolę modułu w architekturze zasilania systemu — jest to stopień konwersji AC na DC.

Nie jest to inny produkt niż PSM-11; "przekształtnik serwonapędów", "PSM-11" i "moduł zasilania" opisują tę samą jednostkę A06B-6077-H111 z różnych perspektyw opisowych.

P5: Po wymianie PSM-11, jaka weryfikacja uruchomienia jest potrzebna na CNC?

Włącz zasilanie CNC i obserwuj stan diody LED na panelu przednim PSM-11. Moduł powinien wykazywać normalny stan pracy (naładowana magistrala, brak alarmu) w ciągu pierwszych kilku sekund po podłączeniu zasilania.

Potwierdź obecność napięcia magistrali DC i jego wartość w zakresie 283–325 V, sprawdzając wyświetlacze stanu modułu SVM na ekranie konserwacji serwonapędów CNC.

Jeśli na PSM-11 lub na modułach SVM poniżej pojawi się jakikolwiek alarm natychmiast po uruchomieniu, zdiagnozuj problem przed uruchomieniem jakiejkolwiek osi. Jeśli uruchomienie przebiegnie bezproblemowo, zweryfikuj normalne działanie osi poprzez powolne ręczne przesuwanie każdej osi przed powrotem maszyny do cyklu automatycznego.
