Moduł zasilania Fanuc A06B-6087-H115 A06B6087H115 AO6B-6O87-H115

Fanuc A06B-6087-H115 | Moduł zasilacza Alpha PSM-15 — 17,5 kW, 200–230 V AC 3-fazowy, 63 A wejściowy, 283–325 V DC, aktywne odzyskiwanie energii, CNC 16i / 18i / 21i

Przegląd

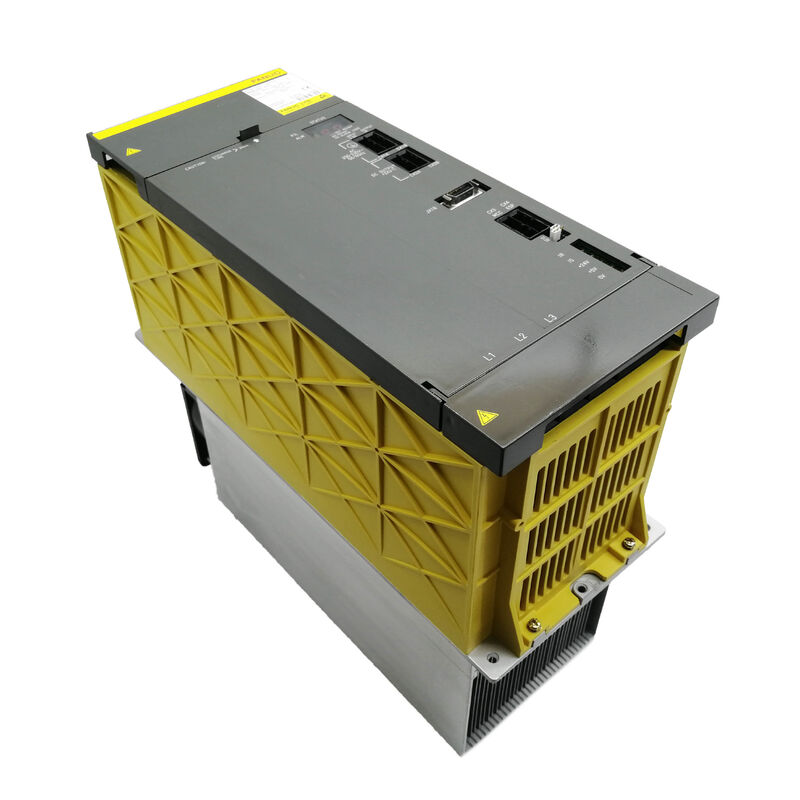

Fanuc A06B-6087-H115 to PSM-15 — moduł zasilacza Fanuc o ciągłej mocy 17,5 kW dla systemu napędowego serii Alpha.

Jego zadanie jest proste i niezbędne: pobrać trójfazowe napięcie 200–230 V AC z instalacji elektrycznej zakładu, przekształcić je w regulowane napięcie magistrali DC 283–325 V i rozprowadzić tę magistralę do wszystkich modułów serwonapędów SVM i wrzecionowych SPM, które współdzielą szafę napędową.

Każdy wat mocy mechanicznej z każdego silnika napędzanego przez system przechodzi najpierw przez ten moduł.

Ta rola w jednym punkcie oznacza, że stan modułu PSM-15 to stan całego systemu napędowego — gdy ulegnie awarii, nic się nie poruszy.

Przy ciągłej mocy wyjściowej 17,5 kW i znamionowym prądzie wejściowym 63 A przy 200 V, PSM-15 jest przeznaczony do średnich konfiguracji maszyn: moduł wzmacniacza wrzeciona plus jedna lub dwie kombinacje osi serwo mieszczą się w tym zakresie przy typowych warunkach obróbki produkcyjnej.

Wartość prądu wejściowego 63 A determinuje projekt elektryczny panelu zasilania maszyny — wyłącznik, przekrój kabla i filtr linii przed PSM muszą uwzględniać ten znamionowy prąd plus przejściowy prąd rozruchowy przy uruchomieniu, który zalecany reaktor AC (A81L-0001-0123) pomaga ograniczyć.

To, co odróżnia PSM-15 od prostszego PSMR (wariant z rezystorem regeneracyjnym), to aktywny front końcowy odzyskiwania energii. Kiedy silniki serwo lub wrzeciona zwalniają, energia kinetyczna zgromadzona w masach obrotowych przepływa z powrotem przez wzmacniacze do magistrali DC.

W systemie PSMR rezystory spalają tę energię jako ciepło.

W PSM-15 aktywny obwód przełączający odwraca kierunek przepływu mocy i zwraca tę energię do trójfazowego zasilania AC.

W przypadku maszyn z dużą bezwładnością wrzeciona lub częstymi, intensywnymi hamowaniami — zmianami narzędzi w centrach obróbczych, powtarzalnymi cyklami szybkiego pozycjonowania — korzyść termiczna wewnątrz szafy elektrycznej jest znacząca.

Temperatury w szafie są niższe, żywotność komponentów jest dłuższa, a w niektórych instalacjach odzyskiwanie energii zmniejsza mierzalne zużycie energii elektrycznej.

PSM-15 to moduł o szerokości 150 mm — zauważalnie szerszy niż moduły SVM o szerokości 60–90 mm, które zasila — ze względu na wymagania termiczne.

Trzy moduły tranzystorowe o mocy 200 A generują ciepło, które musi być stale odprowadzane, aby utrzymać temperatury złączy w dopuszczalnych granicach.

Zewnętrzny radiator, wentylator zewnętrzny (A90L-0001-0335/B) i wentylator wewnętrzny (A90L-0001-0422) to trzy ścieżki, którymi zarządzane jest to ciepło.

Wszystkie trzy muszą działać, aby PSM-15 mógł utrzymać znamionową moc wyjściową; awaria wentylatora to nie tylko notatka serwisowa — to rozwijająca się sytuacja przeciążenia termicznego z przewidywalnym skutkiem.

Kluczowe specyfikacje

Magistrala DC — rezerwuar mocy dla wszystkich osi

Magistrala DC 283–325 V, którą utrzymuje PSM-15, to więcej niż szyna zasilająca — to rezerwuar energii, z którego jednocześnie pobierają wszystkie podłączone moduły wzmacniaczy. Kiedy wiele osi serwo przyspiesza jednocześnie, wszystkie pobierają prąd z magistrali równocześnie.

Prostownik front-end PSM-15 i bank kondensatorów filtrujących muszą dostarczać te jednoczesne chwilowe zapotrzebowania, utrzymując napięcie magistrali w regulowanym zakresie.

Jeśli łączny szczytowy pobór prądu przekroczy możliwości chwilowe banku kondensatorów, napięcie magistrali spadnie, a moduły dalsze wykryją ten stan jako alarm napędu.

Wybór PSM dla danej maszyny powinien uwzględniać nie tylko całkowitą moc ciągłą, ale także profil szczytowego jednoczesnego zapotrzebowania.

Maszyna z dużym silnikiem wrzeciona i trzema osiami posuwu, które przyspieszają jednocześnie — podczas agresywnego szybkiego ruchu po zmianie narzędzia — generuje obciążenie szczytowe znacznie powyżej wartości ciągłej.

Wytyczne dotyczące wyboru PSM stosują współczynnik jednoczesnego zapotrzebowania (zwykle 0,7–0,8) do sumy mocy znamionowych wszystkich modułów, aby określić zapotrzebowanie równoważne ciągłemu.

Regeneracja: Aktywny front końcowy vs. rozładowanie rezystora

Różnica między konstrukcjami PSM (aktywny) a PSMR (rezystor) polega na zarządzaniu energią. Za każdym razem, gdy oś serwo zwalnia — a w produkcyjnym centrum obróbczym dzieje się to dziesiątki razy na minutę — silnik działa jak generator, przepychając prąd z powrotem do magistrali DC.

Napięcie magistrali rośnie w miarę gromadzenia się tej energii. Coś musi tę energię obsłużyć: w PSMR rezystor hamujący rozprasza ją jako ciepło; w PSM-15 aktywny front końcowy przełącza się w tryb inwertera i zasila energię z powrotem do trójfazowego zasilania AC.

Różnica w emisji ciepła w szafie jest odczuwalna w maszynach o wysokiej cykliczności.

Mniej dżuli ciepła na godzinę w szafie oznacza, że szafa pracuje chłodniej, margines termiczny wszystkich komponentów jest szerszy, a sprzęt chłodzący szafy elektrycznej — jeśli istnieje — pracuje mniej intensywnie.

Różnica w kosztach eksploatacji wynikająca z odzyskiwania energii regeneracyjnej do sieci jest drugorzędna w przeliczeniu na jedną maszynę, ale mierzalna w przypadku floty maszyn pracujących na zmiany.

Konserwacja wentylatorów i reakcja na alarmy AL02/AL03

Dwa wentylatory w PSM-15 obsługują różne strefy termiczne.

Wentylator zewnętrzny (zamontowany na zewnątrz modułu) przepycha powietrze przez zewnętrzne żebra radiatora, gdzie odprowadzane jest ciepło z modułów tranzystorowych. Wentylator wewnętrzny cyrkuluje powietrze wewnątrz obudowy modułu, aby zapobiec powstawaniu gorących punktów na elektronice sterującej.

Oba wentylatory są dostępne jako oddzielne części zamienne — znacząca zaleta w porównaniu z konstrukcjami napędów, gdzie awaria wentylatora wymaga wymiany całego modułu.

AL02 (wentylator obwodu sterowania zatrzymany) to alarm pojawiający się po zatrzymaniu wentylatora wewnętrznego.

Jest to wczesne ostrzeżenie: elektronika sterująca nie jest jeszcze natychmiast zagrożona, ale margines termiczny się zmniejsza.

Traktowanie tego jako pilnego zdarzenia konserwacyjnego jest uzasadnione. AL03 (przegrzanie radiatora) następuje po awarii wentylatora zewnętrznego: temperatura radiatora rośnie, aż zabezpieczenie wyzwoli wyłączenie, aby zapobiec uszkodzeniu modułów tranzystorowych.

Czas między awarią wentylatora zewnętrznego a wyłączeniem AL03 zależy od temperatury otoczenia, obciążenia magistrali DC i szybkości generowania ciepła w tranzystorach.

Planowa, zapobiegawcza wymiana wentylatorów — niezależnie od ich pozornego stanu — jest rozsądną praktyką w przypadku jednostek PSM-15 pracujących w intensywnych środowiskach produkcyjnych przez ponad pięć lat eksploatacji.

Zużycie łożysk wentylatora zależy od wieku i nie zawsze daje słyszalne ostrzeżenie przed awarią.

Serwisowalne komponenty i podejście do naprawy

PSM-15 jest zaprojektowany zgodnie z zasadą, że moduł zasilania można naprawić, a nie tylko wymienić.

Trzy moduły tranzystorowe o mocy 200 A są dostępne jako części zamienne i mogą być wymienione podczas remontu. Oba wentylatory są dostępne osobno.

Bezpieczniki magistrali DC i bateria (dla sekcji zasilania sterowania 24 V) to standardowe materiały eksploatacyjne.

Dwie główne płyty — płyta połączeniowa A20B-1006-0470 i karta sterująca A16B-2202-042x — są elementami nierozłącznymi i nie są sprzedawane jako samodzielne części zamienne; jeśli któraś z płyt uległa awarii poza możliwością naprawy na poziomie komponentów, moduł jako całość wymaga wymiany lub specjalistycznej naprawy na poziomie płyty.

Często zadawane pytania

P1: Czy A06B-6087-H115 PSM-15 może zasilać moduły wzmacniaczy SVM serii Alpha i Alpha i na tej samej magistrali DC?

Nie. Rodzina PSM A06B-6087 jest zgodna z oryginalną generacją wzmacniaczy Alpha (rodziny SVM A06B-6079, A06B-6096).

Generacja Alpha i wykorzystuje zasilacze aiPS serii A06B-6110 z innym interfejsem sprzętowym magistrali DC i dystrybucją mocy sterowania.

Obie generacje zasilaczy nie są wzajemnie kompatybilne w ramach tej samej magistrali napędowej.

Każda maszyna modernizowana z wzmacniaczy Alpha do Alpha i musi również wymienić moduł zasilacza z PSM na architekturę aiPS.

P2: Co decyduje o tym, czy maszyna potrzebuje PSM (aktywna regeneracja) czy PSMR (rozładowanie rezystora)?

Wybór zależy od poziomu mocy regenerowanej podczas cyklu produkcyjnego maszyny. Jeśli hamowania są rzadkie lub obejmują obciążenia o niskiej bezwładności, wystarczy PSMR.

Jeśli maszyna ma duży silnik wrzeciona, częste zmiany narzędzi lub agresywne pozycjonowanie o wysokiej cykliczności, energia regenerowana podczas hamowania może przekroczyć znamionową moc cieplną rezystora PSMR — rezystor przegrzewa się, a maszyna nie może utrzymać tempa cyklu produkcyjnego.

Procedura wyboru PSM/PSMR firmy Fanuc oblicza średnią moc regenerowaną na podstawie profilu ruchu maszyny; jeśli obliczona wartość przekroczy możliwości PSMR, wymagany jest PSM.

P3: Na wyświetlaczu PSM-15 natychmiast po włączeniu zasilania pojawia się AL01 — co to oznacza dla tej klasy modułów?

W klasie PSM-15 do PSM-30, AL01 oznacza przetężenie w głównym obwodzie wejściowym AC — prąd trójfazowy pobierany przez sekcję prostownika przekroczył próg ochrony. Różni się to od PSM-5.5 i PSM-11, gdzie AL01 oznacza błąd IPM.

W przypadku PSM-15 sprawdź: równowagę napięcia zasilania trójfazowego na zaciskach wejściowych PSM (nierównowaga napięcia może spowodować pozorne przetężenie), bezpieczniki linii zasilającej i czy reaktor AC (A81L-0001-0123) jest prawidłowo zainstalowany i nieuszkodzony.

Jeśli AL01 utrzymuje się po odłączeniu wszystkich dalszych modułów SVM od magistrali, usterka jest wewnętrzna dla PSM.

P4: Jak należy wykorzystać znamionowy prąd wejściowy 63 A do zaprojektowania obwodu zasilania przed PSM-15?

63 A to znamionowy prąd ciągły przy pełnej mocy wyjściowej 17,5 kW z 200 V AC. Rzeczywiste zabezpieczenie obwodu musi również uwzględniać prąd rozruchowy podczas wstępnego ładowania magistrali DC, który reaktor AC ogranicza, ale nie eliminuje.

Standardową praktyką jest stosowanie wyłącznika o znamionowym prądzie 80–100 A przed PSM-15 z odpowiednią charakterystyką czasowo-prądową wyzwalania, która pozwala na przejście prądu udarowego bez fałszywego wyzwolenia.

Przekrój kabla powinien być dobrany do 63 A ciągłego z odpowiednim obniżeniem wartości znamionowej ze względu na temperaturę otoczenia i wypełnienie kanału kablowego.

Impedancja reaktora AC służy podwójnemu celowi ograniczania prądu udarowego i tłumienia harmonicznych.

P5: Po zamontowaniu zamiennego A06B-6087-H115, czy wymagane są jakieś ustawienia parametrów lub procedury uruchamiania na CNC?

PSM-15 nie zawiera parametrów CNC — działa autonomicznie w ramach systemu napędowego Alpha.

Po zamontowaniu zamiennika, włącz zasilanie CNC i potwierdź, że wyświetlacz na panelu przednim PSM pokazuje normalny stan "0" lub "praca" zamiast kodu alarmu w ciągu pierwszych kilku sekund po podaniu zasilania (sekwencja wstępnego ładowania magistrali DC trwa kilka sekund).

Sprawdź napięcie magistrali DC na punktach połączeń modułu SVM, czy mieści się w zakresie 283–325 V, używając woltomierza, jeśli jest dostępny.

Jeśli poprzednia konfiguracja maszyny działała poprawnie z uszkodzonym PSM i nie dokonano żadnych innych zmian w systemie napędowym, nie są wymagane żadne zmiany parametrów.
