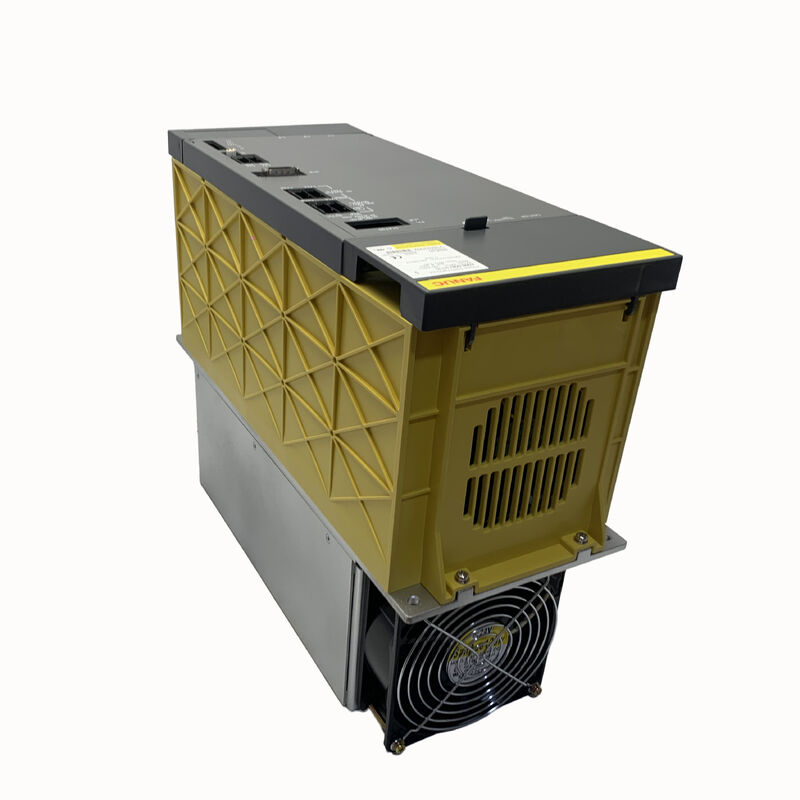

Fanuc A06B-6087-H126 | Moduł zasilania Alpha PSM-26 — 29,8 kW, 200–230 V AC 3-fazowy, prąd wejściowy 106 A, magistrala DC 283–325 V, aktywne hamowanie regeneracyjne, CNC 16i / 18i / 21i

Przegląd

Moduł Fanuc A06B-6087-H126 to PSM-26 — jeden z najczęściej stosowanych modułów zasilania Alpha w zainstalowanej bazie obrabiarek CNC sterowanych przez Fanuc.

Ciągła moc wyjściowa 29,8 kW i prąd wejściowy 106 A przy 200 V plasują go w klasie mocy, która obejmuje dużą część centrów obróbczych i tokarskich średniej i dużej wielkości, zbudowanych w oparciu o sterowania 16i/18i/21i: maszyn z wrzecionem o mocy od 7,5 kW do 15 kW i od dwóch do czterech osi serwo pracujących jednocześnie.

Dla tego profilu konfiguracji, PSM-26 zapewnia odpowiedni zapas mocy — wystarczający margines powyżej typowego jednoczesnego zapotrzebowania, aby uniknąć długotrwałej pracy na granicy termicznej modułu, bez kosztów i zajmowanego miejsca w szafie większego PSM-37.

Reputacja PSM-26 jako jednego z najbardziej niezawodnych i najczęściej spotykanych modułów w rodzinie A06B-6087 jest wynikiem zarówno jego konstrukcji, jak i dopasowania do zastosowania.

Trzy moduły tranzystorowe 300 A — wyższa wartość prądu na tranzystor niż w wielu mniejszych modelach PSM — zapewniają modułowi wydajność znacznie przekraczającą jego znamionowy prąd wejściowy 106 A, zapewniając margines szczytowego prądu potrzebny podczas jednoczesnego przyspieszania wielu osi bez obciążania złączy tranzystorów.

Aktywny front regeneracyjny mocy zwraca energię hamowania z silników wrzeciona i serwo do trójfazowego zasilania AC, zmniejszając wydzielanie ciepła w szafie i zużycie energii podczas powtarzających się cykli wymiany narzędzi i pozycjonowania.

Moduł ten działa na styku najczęściej stosowanych wzmacniaczy wrzeciona systemu napędowego Alpha (seria A06B-6088 i A06B-6102 SPM, zazwyczaj dla silników wrzecion o mocy od 5,5 kW do 15 kW) oraz standardowych rodzin wzmacniaczy serwo Alpha SVM.

Maszyna z pojedynczym modułem wrzeciona SPM i trójosiową konfiguracją SVM jest dokładnie profilem obciążenia, dla którego został zaprojektowany PSM-26 — na tyle powszechnym, że PSM-26 stał się praktycznie standardowym wyposażeniem dużej liczby tokarek CNC i centrów obróbczych średniej klasy, produkowanych w latach 90. i 2000.

A06B-6087-H126 ma dwie udokumentowane rewizje sprzętowe (rev.A i rev.B), które różnią się specyfikacją płyty okablowania (A20B-1006-0161 dla rev.A, A20B-1006-0471 dla rev.B) oraz tym, czy produkt posiada oznaczenie CE.

Funkcjonalnie obie rewizje są identyczne i wymienne w szafie napędowej. Karta sterująca A16B-2202-0421 jest wspólna dla obu rewizji; wariant z sufiksem #BM używa A16B-2202-0424 jako płyty sterującej.

Kluczowe specyfikacje

Moduły tranzystorowe 300 A — wbudowany margines szczytowy

Wybór modułów tranzystorowych 300 A w module o znamionowym prądzie wejściowym 106 A nie jest błędem nadmiernej specyfikacji — jest to celowe inżynieria marginesu termicznego i elektrycznego.

Ciągłe znamionowe obciążenie 106 A to punkt, w którym moduł może utrzymać wyjście w nieskończoność bez przekraczania limitów temperatury złączy tranzystorów w najgorszych warunkach otoczenia.

Same tranzystory mogą obsługiwać znacznie wyższe prądy szczytowe przez krótki czas, charakterystyczny dla prądów rozruchowych i jednoczesnego przyspieszania wielu osi. Użycie tranzystorów 300 A tworzy margines między znamionowym prądem ciągłym a chwilową zdolnością szczytową tranzystorów, co pozwala PSM-26 na obsługę rzeczywistych cykli produkcyjnych maszyn bez powtarzających się fałszywych wyłączeń z powodu przejściowych stanów nadprądowych.

W kontekście PSM-37 o mocy 43 kW, różnica w specyfikacji tranzystorów (moduły IGBT w porównaniu do jednostek 300 A w PSM-26) odzwierciedla wymagania termiczne i prądowe modułu o wyższej mocy.

Oba projekty wykorzystują tę samą zasadę aktywnej regeneracji; specyfikacja tranzystorów skaluje się wraz z klasą mocy modułu.

Regeneracja i jej rola w produkcji wielozmianowej

W maszynie pracującej na trzy zmiany z ciągłymi cyklami wymiany narzędzi, wkład zarządzania energią przez aktywną regenerację nie jest trywialny.

Za każdym razem, gdy wrzeciono zwalnia z prędkości skrawania do prędkości wymiany narzędzia, energia kinetyczna zgromadzona w wirniku silnika wrzeciona i połączonych elementach przepływa z powrotem jako energia elektryczna w kierunku magistrali DC. W systemie PSMR z rozładowaniem rezystancyjnym, ta energia staje się ciepłem w rezystorze, które musi być zarządzane jako obciążenie termiczne.

W architekturze aktywnej regeneracji PSM-26 ta sama energia przepływa z powrotem do zasilania trójfazowego — zmniejszając netto energię pobieraną z sieci i jednocześnie zmniejszając wydzielanie ciepła w szafie.

Praktyczną korzyścią w środowisku produkcyjnym jest szafa, która pracuje chłodniej przez całą zmianę, co przedłuża żywotność wszystkich komponentów w szafie i może zmniejszyć lub wyeliminować potrzebę klimatyzacji szafy w umiarkowanych warunkach otoczenia.

Rev.A i Rev.B — Różnice w płytach bez wpływu na funkcjonalność

Dwie udokumentowane rewizje sprzętowe A06B-6087-H126 różnią się płytą okablowania:

• Rev.A: Płyta okablowania A20B-1006-0161, płyta sterująca A20B-2902-0280 — wcześniejsza wersja, brak oznaczenia CE
• Rev.B: Płyta okablowania A20B-1006-0471, płyta sterująca A20B-2902-0380 — produkcja z oznaczeniem CE

Obie rewizje używają tej samej karty sterującej (A16B-2202-0421) oraz tych samych wentylatorów zewnętrznych i wewnętrznych. W maszynie, w której moduł rev.A uległ awarii, zamiennik rev.B jest bezpośrednim substytutem funkcjonalnym — bez zmian parametrów, bez modyfikacji okablowania.

Numery płyt są istotne tylko dla inżynierów poszukujących zamiennych płyt do naprawy na poziomie modułu, a nie do wymiany całego urządzenia.

FAQ

P1: Dlaczego PSM-26 jest tak często spotykany jako część zamienna w porównaniu do PSM-15 lub PSM-37?

Klasa mocy 29,8 kW / 106 A precyzyjnie obejmuje najczęstszą konfigurację maszyny w erze systemu Fanuc Alpha: wrzeciono o średniej mocy (7,5 kW–15 kW SPM) w połączeniu z dwoma do czterech modułów serwo SVM.

Ten profil konfiguracji opisuje dużą część wszystkich sterowanych przez Fanuc tokarek i centrów obróbczych CNC, zbudowanych w latach 90. i 2000.

PSM-15 o mocy 17,5 kW jest czasami niedowymiarowany dla tej klasy mocy wrzeciona, a PSM-37 jest więcej niż potrzebny.

PSM-26 był właściwym wyborem dla tych maszyn na etapie projektowania, dlatego obecnie stanowi nieproporcjonalnie dużą część rynku zamienników Alpha PSM — po prostu jest w większej liczbie maszyn.

P2: Czy moduły Alpha i serii SVM (seria A06B-6114) mogą być zasilane z A06B-6087-H126 na tej samej magistrali DC co oryginalne moduły Alpha SVM?

Nie. Generacja wzmacniaczy Alpha i (seria A06B-6114 SVM i A06B-6120 SPM) wykorzystuje zasilacz A06B-6110 aiPS.

Interfejs magistrali DC, dystrybucja zasilania sterującego i architektura obwodu baterii różnią się między generacjami Alpha i Alpha i.

Nie mogą dzielić tej samej magistrali DC, a A06B-6087-H126 nie może służyć jako zasilacz dla modułów Alpha i.

Każda maszyna modernizowana z wzmacniaczy Alpha do Alpha i musi również wymienić PSM na odpowiedni moduł aiPS.

P3: PSM-26 zawiera płytę sterującą (A20B-2902-0280 lub A20B-2902-0380), która nie jest wspomniana w wielu innych opisach Alpha PSM — co robi ta płyta?

Płyta sterująca w PSM-26 generuje sygnały sterujące bramkami, które przełączają trzy główne moduły tranzystorowe.

W regeneracyjnym froncie mocy, czas sterowania bramkami musi być precyzyjnie skoordynowany z przebiegiem napięcia trójfazowego zasilania AC, aby zapewnić, że energia regenerowana jest wstrzykiwana do właściwej fazy we właściwym momencie.

Płyta sterująca monitoruje kąty fazowe zasilania AC i odpowiednio steruje sekwencją przełączania tranzystorów.

W mniejszych modułach PSM ta funkcja może być zintegrowana z główną płytą okablowania; użycie przez PSM-26 oddzielnej płyty sterującej odzwierciedla poziom prądu i związane z tym wymagania dotyczące mocy sterowania bramkami w tej klasie modułów.

P4: Po zamontowaniu zamiennego PSM-26, maszyna natychmiast wyświetla AL04 (spadek napięcia na łączu DC). Jakie są najbardziej prawdopodobne przyczyny?

AL04 na PSM-26 wskazuje, że napięcie magistrali DC spadło poniżej progu roboczego.

Przy nowym PSM, najczęstszą przyczyną jest usterka w jednym z poniższych modułów SVM lub SPM, powodująca nadmierne obciążenie magistrali natychmiast po włączeniu zasilania, uniemożliwiając osiągnięcie napięcia roboczego podczas fazy wstępnego ładowania.

Odłącz wszystkie moduły SVM i SPM od szyny zbiorczej i włącz PSM samodzielnie — jeśli osiągnie pełne napięcie magistrali i utrzyma je bez AL04, podłącz moduły wzmacniaczy jeden po drugim, aby zidentyfikować, który moduł powoduje nadmierne obciążenie magistrali.

Jeśli AL04 występuje bez podłączonych modułów poniżej, sprawdź wewnętrzny rezystor wstępnego ładowania PSM i obwód stycznika.

P5: PSM-26 wykorzystuje wewnętrznie moduły tranzystorowe 300 A — czy są one dostępne indywidualnie do naprawy i czy uszkodzony moduł tranzystorowy sprawia, że urządzenie jest nienaprawialne?

Moduły tranzystorowe 300 A są dostępne jako pojedyncze części zamienne i mogą być wymienione podczas naprawy na poziomie modułu przez wykwalifikowanego inżyniera.

Awaria modułu tranzystorowego w PSM-26 nie skreśla urządzenia — jest to jedna z najczęstszych interwencji naprawczych w tych modułach.

Awaria tranzystora zazwyczaj objawia się jako AL01 (prąd przetężeniowy w głównym module zasilania), który utrzymuje się nawet po sprawdzeniu napięcia wejściowego AC i upewnieniu się, że magistrala poniżej jest wolna od usterek. Diagnostyka powinna potwierdzić, który z trzech modułów tranzystorowych uległ awarii przed zamówieniem części zamiennych.

Urządzenie z naprawioną awarią tranzystora i potwierdzoną funkcjonalnością obu płyt może zostać przywrócone do pełnej mocy znamionowej.
