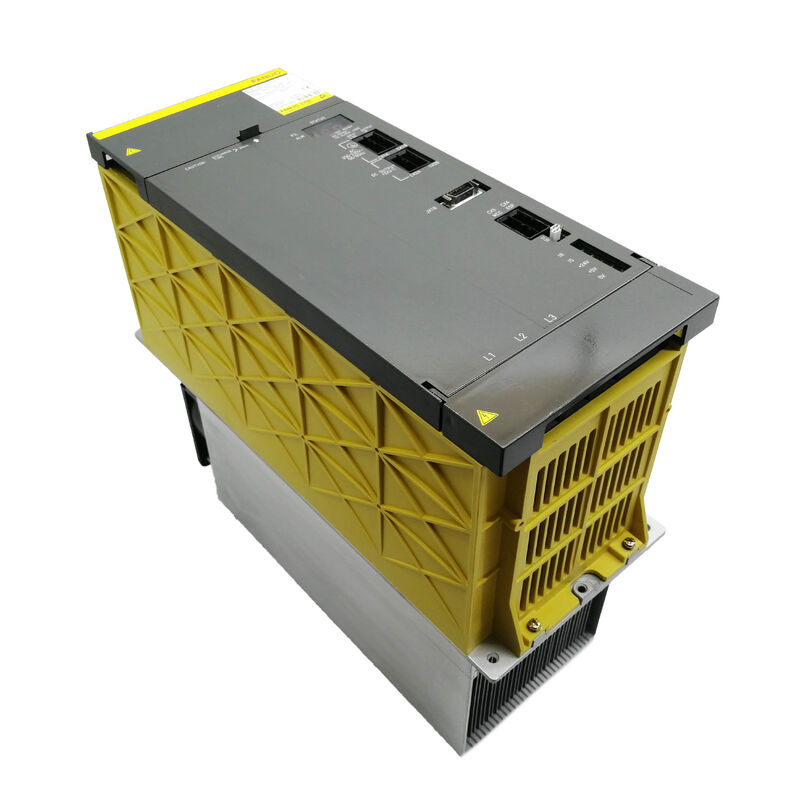

Fanuc A06B-6087-H145∙ Moduł zasilania alfa PSM-45 55kW, 200-230V AC 3-fazowy, 185A wejście, 283-325V prąd stały, 165A wyjście, 300mm moduł, zewnętrzne chłodzenie przymusowe

Przegląd

W sprawieFanuc A06B-6087-H145jest PSM-45, i stanowi wyraźny krok naprzód od reszty serii A06B-6087 pod względem skali fizycznej, mocy i wymagań instalacyjnych.W przypadku gdy PSM-15 do PSM-37 mają te same 150 mm szerokości podwozia i podobny zasięg instalacji, PSM-45 wykorzystuje szerszy obudowę o długości 300 mm i waży około 22 kg, czyli dwa razy więcej niż PSM-37.

To nie jest po prostu przypadek więcej tego samego; PSM-45 należy do innej klasy fizycznej, która przynosi ze sobą różne wymagania dotyczące przestrzeni w szafie,różne względy mocowania i mocowania, oraz “krytycznie” różne wymagania chłodzące.

55 kW mocy ciągłej przy wejściu 185A prądu przemiennego umieszcza PSM-45 w zakresie mocy odpowiednim dla dużych centrów obróbki z silnikami wrzutowymi o dużej mocy (klasa od 15 kW do 22 kW),o szerokości nieprzekraczającej 10 mm,, lub konfiguracji wielowozwojowych, w których całkowite jednoczesne zapotrzebowanie na energię znacznie przekracza to, co PSM-37 może obsłużyć przy 43 kW. Centrum obróbki lotniczej i kosmicznej z cięciami o dużej średnicy,Centrum obrotowe ciężkich urządzeń dla wału i obudowy części roboczych, oraz 5-osiowe maszyny o dużej pojemności palet, wszystkie wydają się być typowymi instalacjami PSM-45.

Prąd wyjściowy przycisku 165A DC jest liczbą, która określa, ile i jak duże mogą być moduły SVM i SPM.

Na 165A ciągły, the PSM-45 can sustain the current demand of a large SPM spindle module at high spindle power simultaneously with multiple full-load SVM axis modules — a demand profile that would push the PSM-37's 43kW to or beyond its limit.

W przeciwieństwie do PSM-15, PSM-26 i PSM-37, PSM-45 wymaga zewnętrznego chłodzenia powietrzem wraz z własnymi wbudowanymi wentylatorami.

To jest najważniejsza różnica instalacji: a PSM-45 mounted in a cabinet without the required external duct arrangement and forced air supply will inevitably experience AL03 (heatsink over-temperature) shutdowns under production load conditions.

Wymóg zewnętrznego przymusowego chłodzenia nie jest opcjonalny ani zależny od środowiska jest obowiązkowy dla modułu, aby osiągnąć nominalną ciągłą moc przy każdej temperaturze otoczenia.

Główne specyfikacje

300-milimetrowy podwozie

Fizyczne przejście z 150 mm podwozia PSM-15/26/37 na 300 mm podwozia PSM-45 jest architektoniczną granicą w systemie napędowym alfa.

Szerokość 300 mm zapewnia powierzchnię zlewu cieplnego i objętość układu płyty potrzebną do obsługi zapotrzebowania termicznego i elektrycznego przy wejściu 185A, modułach tranzystorowych 400A i mocy ciągłej 55kW.

Waga 22 kg oznacza, że PSM-45 wymaga odpowiedniego wsparcia uchwytów w szafce elektrycznej, ponieważ nie może polegać na wystarczającym dla mniejszych modułów PSM montażu.

Punkty połączenia prądu stałego na PSM-45 różnią się fizycznie od tych na modułach podwozia o długości 150 mm, a układ szafki musi uwzględniać większy odcisk modułu.

Producenci maszyn, którzy w oryginalnym projekcie określili PSM-45, odpowiednio skonfigurowali swoje szafki elektryczne.

W celu modernizacji lub wymiany PSM-45 może jedynie zastąpić inny PSM-45 (lub jego następcę PSM-55) reducing to a 150mm chassis PSM-37 is not mechanically possible, and even if it were,ograniczenie 43 kW byłoby niewystarczające dla obciążenia wymagającego PSM-45.

Wykorzystanie chłodzenia zewnętrznego Dlaczego nie można o nim negocjować

Architektura chłodzenia PSM-45 wykorzystuje dwa wewnętrzne wentylatory do cyrkulacji powietrza w obudowie modułu i usuwania ciepła z elektroniki sterującej.

W modulach 150 mm (PSM-15 do PSM-37), w których większość ciepła jest wytwarzana, w modulach 150 mm (PSM-15 do PSM-37), w modulach 150 mm (PSM-15 do PSM-37) i w modulach 150 mm (PSM-15 do PSM-37)zewnętrzny wentylator, który wieje przez płetwy zlewu ciepła, jest wystarczający do odrzucenia tego ciepła w warunkach obciążenia znamionowego.

W PSM-45 przepływ ciepła z tranzystorów 400A przy wejściu 185A jest zbyt duży, aby jeden zewnętrzny wentylator mógł go odrzucić.

W praktyce,oznacza to, że szafa elektryczna musi mieć dedykowaną ścieżkę przepływu powietrza, zazwyczaj układ kanałowy, który dostarcza chłodniejsze powietrze z zewnątrz szafy bezpośrednio do wjazdu chłodni PSM-45., lub oddzielny zewnętrzny zestaw wentylatorów chłodniczych zamontowany na zewnątrz szafy.

Budownicy maszyn, którzy używali PSM-45 w oryginalnych projektach, włączyli ten układ chłodzenia jako standardową funkcję.

W przypadku zamiennika PSM-45 zamontowanego w szafce, w której pierwotne zewnętrzne chłodzenie zostało zmodyfikowane, zdegradowane lub zagrożone,konieczne jest zapewnienie pełnego działania zewnętrznego chłodzenia przymusowego przed uruchomieniem maszyny pod obciążeniem produkcyjnym.

Dwa wewnętrzne wentylatory (A90L-0001-0422, tego samego typu stosowane w mniejszych modułach PSM) są dostępne indywidualnie jako części zamienne i można je wymienić bez wymiany całego modułu.

Moduły tranzystorowe 400A i żywotność

Trzy moduły tranzystorowe 400A wewnątrz PSM-45 działają na wyższych poziomach prądu bezwzględnego niż w każdym mniejszym module alfa PSM.

Podczas gdy tranzystory 400A działające na poziomie 185A mają znaczną przestrzeń elektryczną,Cykl termiczny w ciągu wielu lat eksploatacji produkcji powoduje stopniowe pogorszenie charakterystyki połączeń tranzystorowych i integralności złącza lutowego.

Ostatecznym sposobem awarii degradacji tranzystora związanej z wiekiem jest zwykle stopniowy wzrost napięcia nasycenia,który zwiększa straty w przełączaniu i wytwarzanie ciepła, zanim tranzystor ostatecznie się rozpadnie, często występując początkowo jako zwiększona temperatura szafy, a nie natychmiastowy alarm.

Tranzystory 400A są dostępne jako poszczególne części zamienne, a wymiana uszkodzonego modułu tranzystorowego jest realną drogą naprawy.

Masa PSM-45 wynosząca 22 kg oznacza, że naprawa w szafie jest niepraktyczna; moduł musi zostać usunięty z szafy do wymiany tranzystora na poziomie ławki.

Płyty przewodowe (A20B-2001-067x) i karty sterujące (A16B-2202-042x) nie są dostępne oddzielnie.

PSM-45 i jego następca PSM-55

Oficjalna dokumentacja firmy Fanuc wskazuje, że PSM-45 został zastąpiony przez PSM-55 od sierpnia 1999 r.

W praktyce oba moduły pozostają w aktywnej służbie w całej światowej bazie zainstalowanej ¢ jednostki PSM-45 zamontowane w maszynach zbudowanych przed 1999 r. nadal działają w zakładach produkcyjnych,i wsparcie usług posprzedażowych dla PSM-45 pozostaje aktywne.

PSM-55 wykorzystuje inną specyfikację kabli i zapewnia większą ciągłą moc, but is physically compatible with the same cabinet mounting arrangement designed for the PSM-45 — making it the recommended upgrade path when a PSM-45 is being replaced and the opportunity to fit the higher-rated module is operationally beneficial.

Częste pytania

P1: Co konkretnie wymaga zewnętrznego przymusowego chłodzenia na PSM-45, czego nie potrzebuje PSM-37?

Krytycznym czynnikiem jest gęstość strumienia ciepła z modułów tranzystorowych.Trzy tranzystory 400A PSM-45 wytwarzają znacznie więcej ciepła na jednostkę powierzchni radiatora niż mniejsze moduły IGBT w PSM-37 w warunkach obciążenia nominalnego.

obszar płetwy zlewu cieplnego dostępny w podwoziu o długości 300 mm, ale większy niż podwozie o długości 150 mm,nadal nie może odrzucić mocy cieplnej tranzystorów 400A, korzystając tylko z wentylatora zewnętrznego, jeśli wentylator działa przeciwko gorącemu powietrzu już obecnemu w załadowanej szafie elektrycznej.

Zewnętrzny napęd powietrza przymusowego dostarcza chłodniejszego powietrza (nie powietrza recirculated szafy) bezpośrednio do powierzchni zlewu ciepła, zapewniając zlewu ciepła działa przy przewidywalnie niższej temperaturze.

Bez tego margines temperatury zlewu cieplnego powyżej progu AL03 zwęża się do punktu, w którym letnie temperatury otoczenia lub częściowa blokada szafy powoduje wyłączenie AL03 w warunkach obciążenia produkcyjnego.

P2: Czy PSM-45 można bezpośrednio zastąpić PSM-55 w przypadku awarii PSM-45 i dostępności tylko PSM-55?

Tak, PSM-55 jest oficjalnym następcą PSM-45 i wykorzystuje ten sam format podwozia 300 mm i ten sam układ montażu szafki.

PSM-55 zapewnia większą moc ciągłą niż PSM-45, co jest bezpieczne dla systemu o rozmiarach około PSM-45 – po prostu autobus ma większą pojemność niż wymagają moduły w dół.

Rewizja karty sterującej na PSM-55 może nieznacznie różnić się od PSM-45, ale nie są wymagane zmiany parametrów CNC do tej wymiany,ponieważ moduł zasilania jest przejrzysty dla serwo i konfiguracji parametrów węgla CNC.

P3: PSM-45 waży 22 kg ∙ jakie środki ostrożności do montażu wymaga ta waga?

Masa 22 kg wymaga, aby moduł został zamontowany na wspornikach, które są przeznaczone do tej masy i posiadają odpowiedni współczynnik bezpieczeństwa.

Nie należy polegać na pojedynczym śrubowanym połączeniu w górnej części modułu zawieszenia. Używać pełnego wzoru montażu określonego w przewodniku montażu serii Fanuc alfa (B-65162).Przy wyjmowaniu i montowaniu PSM-45 do wymiany lub serwisowania, użyć dwóch osób lub wózka umieszczonego w pozycji, aby wziąć ciężar modułu, gdy wyślizguje się z półki szafki.

Upuszczenie 22kg modułu może uszkodzić ciało modułu, przewody i wszelkie połączenia.przed zacieśnieniem elementów mocujących ponownie podłączyć połączenia prądu prądu stałego, aby uniknąć obciążenia prądem prądu w punktach podłączenia.

P4: AL02 pojawia się na wyświetlaczu PSM-45? Czy to wewnętrzne wentylatory czy zewnętrzny system chłodzenia?

AL02 wskazuje na awarię wentylatora chłodzącego, a konkretnie na zatrzymanie jednego z dwóch wentylatorów wewnętrznych (A90L-0001-0422).Wewnętrzne wentylatory krążą powietrzem w obudowie modułu i zarządzają środowiskiem termicznym elektroniki sterującej.

AL02 nie wskazuje bezpośrednio na awarię w zewnętrznym układzie kanału chłodzącego; ta ścieżka awarii zazwyczaj powoduje AL03 (nadtemperaturę zlewu ciepła) zamiast AL02.określić, który z dwóch wewnętrznych wentylatorów się zatrzymał (słuchając bieżącego wentylatora i cichego)Jeśli oba wentylatory wewnętrzne działają i nadal pojawia się AL02, sprawdź obwód monitorowania wentylatora na karcie sterującej.

P5: Jaki jest związek między mocą znamionową PSM-45 55 kW, wejściem 185A AC i wyjściem 165A DC? Dlaczego prądy wejściowe i wyjściowe są różne?

Różnica między wejściem 185A AC a wyjściem 165A DC odzwierciedla fizykę konwersji AC-DC.

Wejście prądu prądu stałego do PSM-45 jest trójfazowym prądem prądu stałego o napięciu 200-230 V. Po naprawieniu, prądu stałego działa przy napięciu 283-325 V.Relacja mocy P = V × I oznacza, że przy wejściu prądu przemiennego 200 V z prądem 185 A (trójfazowy prąd widoczny), rzeczywista moc przenoszona po uwzględnieniu współczynnika trójfazowego i współczynnika mocy wynosi około 55 kW.

Autobus prądu stałego o napięciu 325 V przewożący 165 A dostarcza również około 54 kW (325 V × 165 A = 53,6 kW).

Niewielka różnica odpowiada za straty konwersji.a niewielka część mocy wejściowej rozprasza się jako ciepło w samym modułie.

Wskaźnik prądu wyjściowego 165A jest odpowiednim wskaźnikiem do pomiaru łącznej zapotrzebowania na prąd szczytowy modułów SVM i SPM w kierunku dolnego przepływu w stosunku do pojemności prądu prądu stałego modułu.
