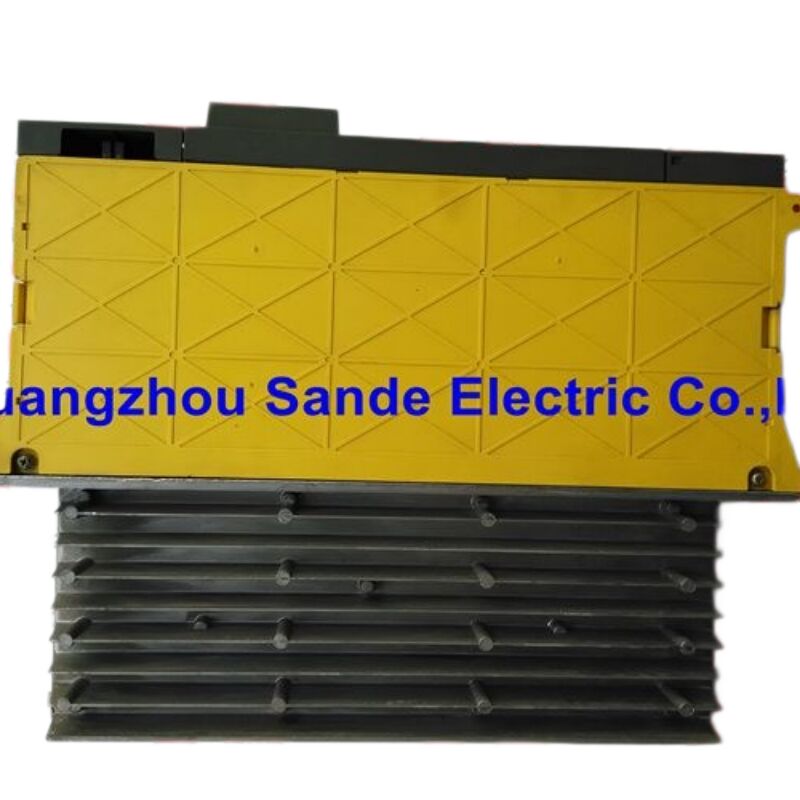

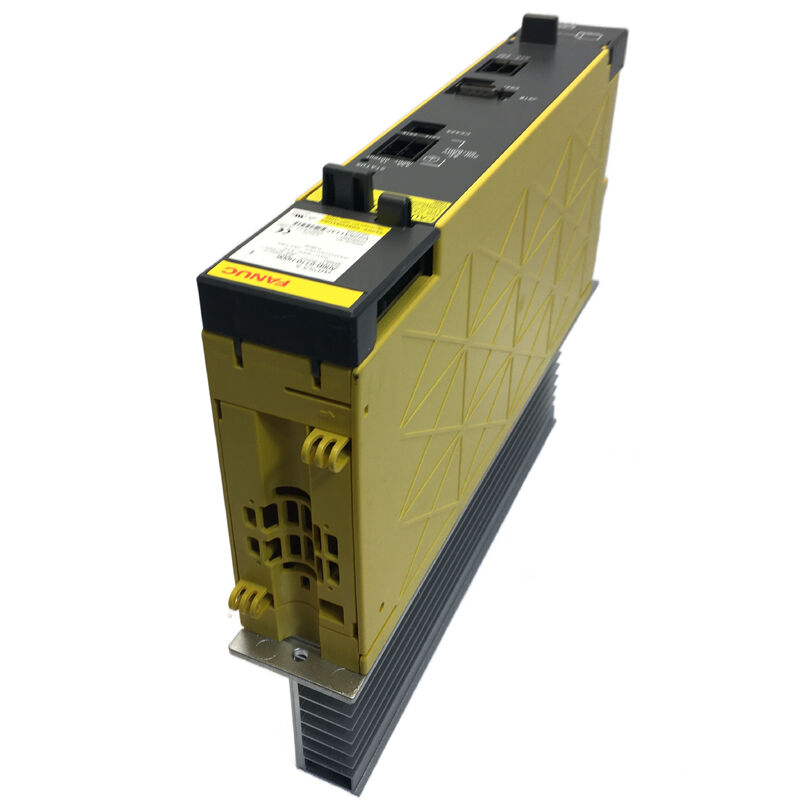

Zasilacz FANUC A06B-6110-H006 -- Alpha i PSM-5.5i
Seria Alpha i | PSM-5.5i | 200-240 VAC | Moc znamionowa 5,5 kW | Regeneracja mocy | System napędowy CNC
Fundament, którego potrzebuje każdy system napędowy Alpha i
Zanim jakikolwiek silnik serwo zacznie pracować w obrabiarkach wyposażonych w FANUC Alpha i, moduł A06B-6110-H006 PSM-5.5i przekształca trójfazowe zasilanie prądem przemiennym zakładu w czystą, regulowaną moc szyny DC. Ten moduł zasilający znajduje się z przodu szafy sterowniczej, obsługując konwersję AC-DC i zwracając energię hamowania z powrotem do sieci zasilającej podczas hamowania osi.
Specyfikacje techniczne
| Parametr |
Wartość |
| Numer części FANUC |
A06B-6110-H006 |
| Specyfikacja jednostki |
A06B-6110-C006 |
| Nazwa modelu |
PSM-5.5i (Moduł zasilający, 5,5 kW) |
| Seria |
FANUC Alpha i (wejście 200 VAC) |
| Napięcie wejściowe |
200 - 240 VAC (3-fazowe) |
| Prąd wejściowy |
26 A |
| Częstotliwość wejściowa |
50 / 60 Hz |
| Moc wyjściowa znamionowa |
5,5 kW |
| Maksymalna moc wyjściowa |
11 kW |
| Moc wyjściowa szczytowa |
22 kW |
| Napięcie wyjściowe szyny DC |
Ok. 283 VDC |
| Typ regeneracji |
Regeneracja mocy (zwrot energii do sieci) |
| Wymiary (wys. x szer. x gł.) |
Ok. 290 mm x 150 mm x 275 mm |
| Waga |
Ok. 4,9 kg |
Korzyści z regeneracji mocy
A06B-6110-H006 wykorzystuje technologię regeneracji mocy, która zwraca energię hamowania z powrotem do sieci zamiast rozpraszać ją jako ciepło. Ta funkcja zmniejsza zarówno generowanie ciepła wewnątrz szafy, jak i netto zużycie energii z sieci zasilającej, co jest szczególnie korzystne w przypadku maszyn z częstymi cyklami pozycjonowania.
Architektura systemu Alpha i
System napędowy FANUC Alpha i wykorzystuje architekturę wspólnej szyny DC, w której PSM-5.5i służy jako jedyny konwerter AC-DC dla całej grupy napędowej. Zajmuje on skrajne lewe położenie w stosie szafy sterowniczej, zasilając wszystkie podłączone moduły wzmacniaczy serwo (SVM) i moduły wzmacniaczy wrzeciona (SPM), które napędzają osie posuwu i wrzeciona główne.
Kompatybilne sterowniki CNC
A06B-6110-H006 współpracuje z różnymi systemami CNC FANUC, w tym:
- Sterowniki CNC serii FANUC 0i (wszystkie warianty)
- Seria FANUC 16i, 18i, 21i
- Seria FANUC 30i, 31i, 32i
- Seria FANUC 15i
- Sterowniki robotów FANUC wykorzystujące sprzęt napędowy Alpha i
Wymagania instalacyjne
Krytyczne uwagi dotyczące instalacji:
- Nie instaluj kondensatorów poprawiających współczynnik mocy - wchodzą one w destrukcyjną interakcję z obwodami regeneracyjnymi
- Napięcie wejściowe musi mieścić się w zakresie 200-240 VAC, aby zapewnić znamionową wydajność
- Zasilanie sterowania (złącze CX1A) musi być włączone przed lub jednocześnie z włączeniem zasilania CNC
Diagnostyka diody LED statusu
Dioda LED STATUS na panelu przednim dostarcza natychmiastowych informacji diagnostycznych:
- Dioda LED wyłączona - Brak zasilania sterowania lub uszkodzony obwód sterowania
- Dioda LED świeci ciągle - Normalna praca, obwód główny zasilany
- Dioda LED miga/alarm - Wykryto stan błędu
Często zadawane pytania
Pytanie 1: Jaka jest różnica między PSM-5.5i a większymi modelami z serii A06B-6110?
Seria A06B-6110 obejmuje całą linię PSM Alpha i na 200VAC. H006 to PSM-5.5i o mocy ciągłej 5,5 kW, podczas gdy większe modele obejmują H011 (PSM-11i, 11 kW), H015 (PSM-15i, 15 kW) i inne aż do PSM-55i. Wybór zależy od całkowitego zapotrzebowania na moc ciągłą podłączonych modułów.
Pytanie 2: Czy A06B-6110-H006 może być używany z zasilaniem 400VAC?
Nie. Ten moduł jest specjalnie przeznaczony do zasilania trójfazowego 200-240 VAC. W przypadku zasilania 400-480 VAC należy używać serii HV firmy FANUC (rodzina A06B-6120). Użycie tego modułu przy 400VAC bez transformatora obniżającego napięcie spowoduje jego uszkodzenie.
Pytanie 3: Co powoduje najczęstsze awarie tego modułu?
Najczęstsze tryby awarii obejmują degradację kondensatorów z powodu starzenia i cykli termicznych, awarię tranzystora IGBT z powodu zdarzeń nadprądowych oraz awarie obwodu sterowania bramką. Profesjonalna naprawa zazwyczaj obejmuje wymianę kondensatorów, wymianę półprzewodników i wymianę wentylatora.
Pytanie 4: Czy ten moduł wymaga specjalnej konfiguracji parametrów rozruchowych?
Sam PSM nie posiada parametrów konfigurowalnych przez użytkownika. Jednak parametry serwo muszą być poprawnie zainicjowane w CNC przed pierwszym testem pod napięciem, a status PSM powinien być potwierdzony jako operacyjny przed wydaniem polecenia ruchu silnika.
Pytanie 5: Moduł jest wymieniony jako wycofany z produkcji - jaka jest sytuacja z dostawami zamienników?
Chociaż wycofany ze standardowej produkcji, zarówno nowe zapasy magazynowe (new-old-stock), jak i profesjonalnie odnowione jednostki są dostępne u specjalistycznych dostawców części CNC firmy FANUC. Renomowani odnowiciele testują moduły pod obciążeniem i zazwyczaj zapewniają 12-miesięczną gwarancję.
