Fanuc A06B-6110-H026 | Alpha i PSM-26i — Okres eksploatacji, wymiana wentylatora, diagnostyka alarmów i przejście z H026 na H140

Przegląd

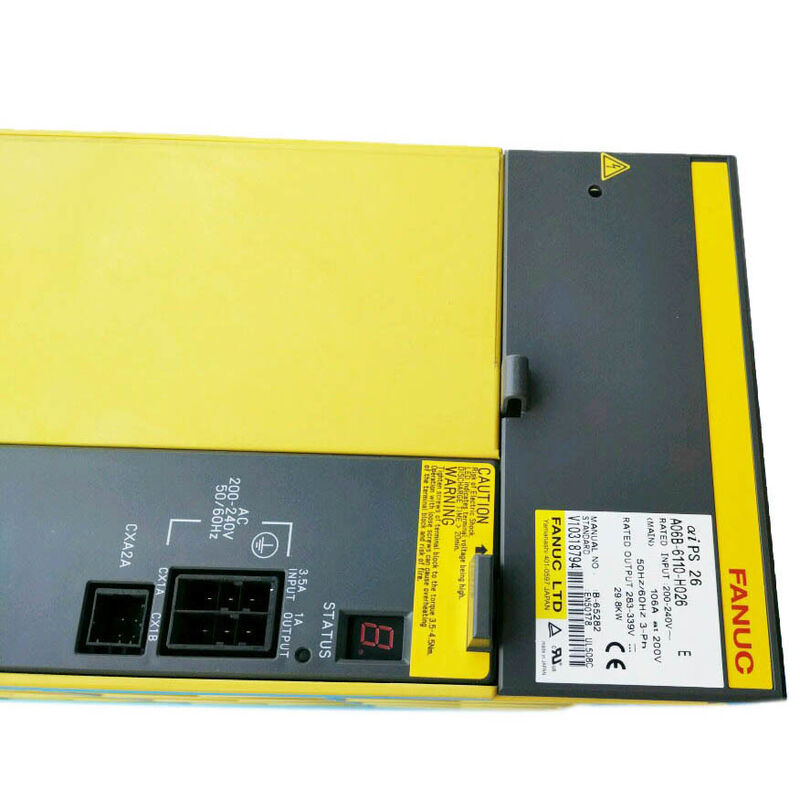

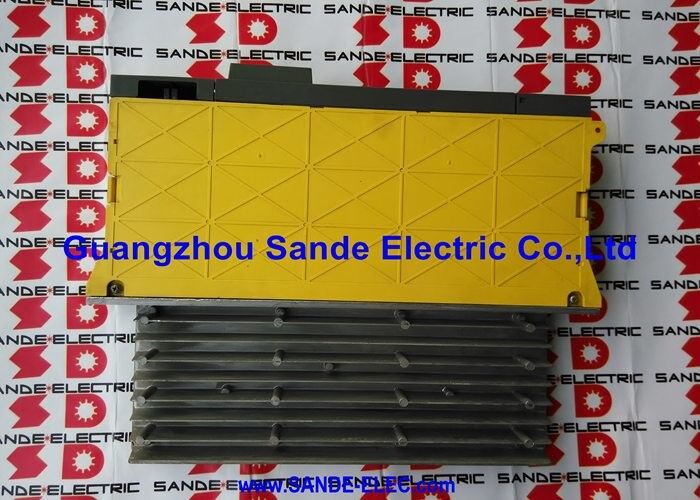

Moduł Fanuc A06B-6110-H026 to PSM-26i — moduł zasilania alpha i o mocy 29,8 kW, który przez większą część dwóch dekad był w produkcji w centrach obróbczych wyposażonych w systemy 16i/18i i 0i na całym świecie.

Moduł wszedł do służby jako część pierwszej generacji systemu napędowego alpha i firmy Fanuc, zapewniając niezawodne działanie przez cały okres eksploatacji tysięcy instalacji, i jest obecnie rutynowo spotykany przez inżynierów utrzymania ruchu zajmujących się sprzętem, który działał nieprzerwanie od połowy lat 2000.

W tym wieku pytanie operacyjne nie brzmi, czy PSM-26i jest prawidłowo dobrany do maszyny — był, gdy maszyna została zbudowana.

Pytanie brzmi, gdzie moduł znajduje się w swoim okresie eksploatacji, które komponenty zbliżają się do końca użyteczności i jak inteligentnie zaplanować ewentualną awarię.

Niniejszy artykuł podchodzi do PSM-26i z tej perspektywy: planowanie konserwacji, interpretacja alarmów i decyzja między naprawą, wymianą a modernizacją do modułu drugiej generacji A06B-6140-H026.

Kluczowe specyfikacje

Populacja wentylatorów — Dwie jednostki, dwa priorytety wymiany

PSM-26i posiada dwa wentylatory o różnych rolach termicznych i nieco innych konsekwencjach awarii.

A90L-0001-0441#39 (wentylator wewnętrzny) cyrkuluje powietrze wewnątrz obudowy modułu przez płytkę sterującą i powiązane układy elektroniczne. Jego awaria jest sygnalizowana przez AL-2.

Łożysko tego wentylatora pracuje nieprzerwanie, gdy maszyna jest zasilana — w maszynie pracującej na dwie lub trzy zmiany, jest to od siedemnastu do dwudziestu czterech godzin dziennie przez cały okres eksploatacji maszyny. Zużycie łożysk jest kumulatywne.

Wentylator, który działa od 2005 roku w maszynie pracującej na trzy zmiany, zgromadził ponad 100 000 godzin obrotu łożysk. Łożyska wentylatorów na tym poziomie eksploatacji statystycznie wymagają wymiany, niezależnie od tego, czy AL-2 pojawił się już.

A90L-0001-0509 (zewnętrzny wentylator radiatora) przepuszcza powietrze przez żebra zewnętrznego radiatora, gdzie tranzystory mocy rozpraszają ciepło. Jego awaria jest sygnalizowana przez AL-A.

Awaria tego wentylatora ma szybsze konsekwencje niż wentylatora wewnętrznego, ponieważ bezpośrednio ogranicza ścieżkę termiczną tranzystora — bez niego temperatura złącza tranzystorów mocy IGBT rośnie pod obciążeniem, a AL-3 (przegrzanie radiatora) następuje w ciągu kilku minut przy mocy znamionowej.

Oba wentylatory są częściami zamiennymi, dostępne oddzielnie i możliwe do wymiany bez wymiany modułu.

W każdej maszynie z PSM-26i, która działała od ery produkcji H026 (połowa lat 2000. do końca lat 2000.) bez udokumentowanej wymiany wentylatora, oba wentylatory kwalifikują się do proaktywnej wymiany podczas zaplanowanego postoju konserwacyjnego.

Alarm AL-1 na PSM-26i — Nie jest to ogólne przetężenie

AL-1 na PSM-26i oznacza, że główny moduł mocy (IPM) wykrył stan awarii. Wewnętrzne zabezpieczenie IPM uruchamia się w kilku warunkach: przetężenie złącza tranzystora, awaria sterownika lub przeciążenie termiczne na poziomie tranzystora. Przed zdiagnozowaniem AL-1 jako uszkodzonego IPM, należy sprawdzić przyczyny środowiskowe i po stronie obciążenia:

Czy maszyna była ostatnio przenoszona, wibrowana lub doświadczyła zdarzenia związanego z jakością zasilania?

Luźne połączenia na zaciskach wejściowych lub szynie zbiorczej mogą powodować przejściowe zdarzenia prądowe, które docierają do IPM bez winy samego modułu. Czy wszystkie moduły SVM i SPM poniżej są w dobrym stanie?

Awaria tranzystora wzmacniacza pobierającego nadmierny prąd z magistrali będzie objawiać się jako AL-1 na PSM-26i. Odłączenie modułów SVM/SPM od magistrali jeden po drugim, obserwując, czy AL-1 ustępuje, izoluje usterkę po stronie obciążenia.

Jeśli AL-1 utrzymuje się przy całkowicie rozładowanej magistrali i potwierdzonym dobrym zasilaniu, IPM na karcie zasilania prawdopodobnie uległ awarii lub uszkodzeniu, a moduł wymaga wymiany lub naprawy karty.

AL-5 — Przekroczenie czasu wstępnego ładowania w starzejącym się PSM-26i

AL-5 na PSM-26i oznacza, że kondensatory magistrali DC nie osiągnęły progu napięcia roboczego w oczekiwanym czasie wstępnego ładowania po włączeniu zasilania.

W nowszym module AL-5 jest rzadkością. W module z piętnastoletnią lub dłuższą służbą staje się realistycznym zdarzeniem konserwacyjnym z dwóch powodów.

Po pierwsze, rezystor wstępnego ładowania — element ograniczający prąd, który kontroluje prąd wchodzący do kondensatorów magistrali przy starcie — może dryfować w wartości rezystancji wraz z wiekiem i cyklami termicznymi.

Jeśli jego rezystancja znacznie wzrosła od nominalnej, szybkość wstępnego ładowania zwalnia i może nie osiągnąć progu przed upływem czasu.

Po drugie, same kondensatory filtrujące magistrali gromadzą równoważną rezystancję szeregową (ESR) przez lata pracy w podwyższonej temperaturze.

Podwyższona ESR wpływa na szybkość przyjmowania ładunku przez kondensatory i może wydłużyć czas wstępnego ładowania poza próg.

Stałe AL-5 przy każdym włączeniu zasilania w starzejącym się PSM-26i jest sygnałem, że komponenty obwodu wstępnego ładowania modułu wymagają uwagi — albo specjalistycznej oceny na stole warsztatowym, albo wymiany całego modułu na odnowiony moduł, w którym kondensatory i komponenty wstępnego ładowania zostały sprawdzone lub wymienione w ramach odnowienia.

Modernizacja z H026 do H140 — Kiedy przejść, kiedy zostać

A06B-6140-H026 to odpowiednik drugiej generacji: ta sama moc 29,8 kW, ten sam prąd 106A przy 200V, ta sama magistrala DC 283–339V, ta sama kompatybilność z wzmacniaczami poniżej. Jest to bezpośredni zamiennik — żadnych zmian parametrów, żadnego przeprogramowania, żadnych aktualizacji konfiguracji CNC. Różnice w konstrukcji wewnętrznej dotyczą wyboru komponentów i architektury płyty, zaktualizowane w celu rozwiązania znanych wzorców zużycia w serii A06B-6110.

Praktyczne pytanie dotyczy czasu.

Jeśli PSM-26i nigdy nie był serwisowany, zbliża się do dwudziestu lat eksploatacji i nie miał wymienianych wentylatorów, alarm AL-2 lub AL-A jest rozsądnym oczekiwaniem w najbliższej przyszłości.

Zaplanowana decyzja o wymianie modułu na A06B-6140-H026 podczas następnego zaplanowanego okna konserwacyjnego, przed nieplanowaną awarią, ma inny profil przestojów i kosztów niż awaryjna wymiana wywołana nieoczekiwanym zatrzymaniem produkcji.

W przypadku maszyn, w których PSM-26i nadal działa niezawodnie i znajduje się w rozsądnej odległości od ostatniego serwisu wentylatorów, kontynuowanie pracy z H026 i planowanie wymiany przy następnej potwierdzonej awarii jest równie ważne.

Decyzja jest ćwiczeniem planistycznym dotyczącym krytyczności produkcji maszyny i różnicy kosztów między planowanymi a nieplanowanymi przestojami.

Często zadawane pytania

Pytanie 1: Zarówno A06B-6110-H026, jak i A06B-6140-H026 są dostępne na rynku wtórnym. Jak kupujący określa, który z nich należy pozyskać jako zamiennik?

Każdy z modułów będzie działał poprawnie jako zamiennik — są one elektrycznie i mechanicznie równoważne w maszynie. A06B-6140-H026 to konstrukcja obecnej generacji i reprezentuje najnowszą rewizję płyty dla tej klasy mocy.

Dla maszyny, która ma działać jeszcze przez pięć do dziesięciu lat, A06B-6140-H026 jest prawdopodobnie wyborem przyszłościowym. W sytuacjach wrażliwych na koszty, gdzie dostępna jest przetestowana, gwarantowana wymiana A06B-6110-H026 po niższych kosztach, pozostaje w pełni uzasadniona. Wybór nie dotyczy funkcji, ale oczekiwanej żywotności i ekonomii.

Pytanie 2: Obwód wykrywania wycieków w PSM-26i generuje alarm przed rozwojem pełnego zwarcia do ziemi. Kiedy należy reagować na ostrzeżenia o wykryciu wycieku?

Każdy potwierdzony alarm wykrycia wycieku wymaga zbadania, a nie potwierdzenia i kontynuacji. Obwód wykrywa prąd płynący do PE, który nie powinien być obecny — ścieżka wskazująca na degradację izolacji w uzwojeniach silnika lub kablu wyjściowym, a nie na wewnętrzną awarię PSM.

Postępujący charakter awarii izolacji oznacza, że silnik generujący niewielki alarm wycieku dzisiaj może rozwinąć pełne zwarcie uzwojenia do ziemi w ciągu tygodni lub miesięcy. Testowanie rezystancji izolacji (testowanie Meggerem) podłączonego silnika i kabli wyjściowych w momencie alarmu wycieku identyfikuje, który silnik lub kabel jest źródłem.

Działanie na etapie wykrywania wycieku — przed pełną awarią uzwojenia — pozwala uniknąć wyższych kosztów naprawy i dłuższych przestojów związanych z wyzwolonym obwodem spowodowanym pełnym zwarciem do ziemi.

Pytanie 3: Po włączeniu zasilania PSM-26i, jak długo trwa sekwencja wstępnego ładowania, zanim magistrala DC będzie dostępna?

W prawidłowo działającym PSM-26i sekwencja wstępnego ładowania zazwyczaj kończy się w ciągu około trzech do pięciu sekund po podaniu zasilania na moduł.

Dioda LED na panelu przednim lub wyświetlacz przechodzi ze stanu wstępnego ładowania do normalnego wskaźnika pracy, gdy napięcie magistrali osiągnie zakres roboczy.

Jeśli sekwencja zakończy się pomyślnie w tym oknie, AL-5 nie pojawi się.

Jeśli konkretne włączenie zasilania trwa zauważalnie dłużej niż oczekiwano, zanim pojawi się normalny wskaźnik — nawet bez wyzwolenia AL-5 — komponenty obwodu wstępnego ładowania są warte monitorowania, ponieważ graniczna wydajność często poprzedza ostateczną awarię AL-5.

Pytanie 4: Czy A06B-6110-H026 może działać z tylko jednym z dwóch wentylatorów?

Praca z zatrzymanym jednym z wentylatorów nie jest warunkiem wspieranym i nie powinna być traktowana jako tymczasowe rozwiązanie. Oba wentylatory są wymagane, aby moduł utrzymywał bezpieczne temperatury komponentów przy mocy znamionowej.

Moduł będzie nadal działał po pojawieniu się AL-2 lub AL-A — alarm nie powoduje natychmiastowego wyłączenia modułu we wszystkich konfiguracjach — ale marginesy termiczne są zmniejszone, a czas do AL-3 (wyłączenie z powodu przegrzania radiatora) lub uszkodzenia płyty sterującej zależy całkowicie od warunków otoczenia i rzeczywistego obciążenia.

Wymiana wentylatora jest prawidłową reakcją na oba alarmy.

Pytanie 5: Czy normalne jest, że PSM-26i generuje jakiś słyszalny hałas podczas pracy i kiedy hałas wskazuje na problem?

Prawidłowo działający PSM-26i generuje stały, umiarkowanie częstotliwościowy hałas przepływu powietrza z dwóch wentylatorów i może generować słaby hałas przełączania ze strony aktywnego stopnia IGBT.

Nagła zmiana tonu wentylatora — niższy ton, szorstkość lub przerywane wibracje — jest wczesnym ostrzeżeniem o zużyciu łożysk i powinna być traktowana jako zwiastun zdarzenia AL-2 lub AL-A.

Nowy, wyższy pisk lub brzęczenie z korpusu modułu, które wcześniej nie występowały, może wskazywać na rezonans mechaniczny spowodowany luźnym elementem, kondensator w trudnej sytuacji lub nienormalny stan elektryczny w obwodzie magistrali.

Każdy nietypowy nowy hałas w PSM-26i wymaga zbadania, a nie zignorowania.
