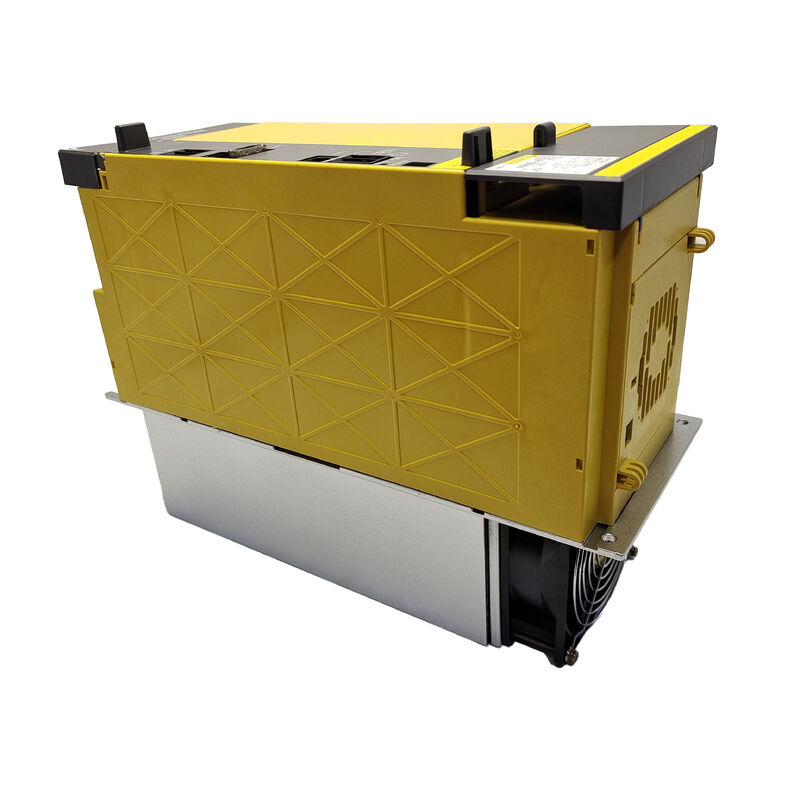

FANUC A06B-6110-H030 Moduł zasilania serii Alpha i PSM-30i
W sprawieA06B-6110-H030¥ wyznaczyłPSM-30iw układzie napędowym serii Alpha i firmy FANUC jest moduł zasilania o mocy 30 kW do instalacji klasy 200V.Konwertuje trójfazowe zasilanie prądem przemiennym w regulowane napięcie prądu stałego, które zasila każdy serwo wzmacniacz αi i wzmacniacz wrotnika w łańcuchu, z wbudowaną zdolnością regeneracji energii.
Rola w architekturze napędu αi Series
System napędowy serii Alpha i firmy FANUC wykorzystuje architekturę modułową, w której moduły wzmacniacza serwo i wrotów czerpią energię z wspólnej wysokonapięciowej prądu stałego dostarczanej przez dedykowany moduł zasilania.PSM-30i służy jako źródło tej prądu stałego dla systemów klasy 200VUpadek PSM zatrzymuje wszystkie osi ruchu, co czyni ten moduł kluczowym elementem konserwacji.
Specyfikacje techniczne
| Parametry | Wartość |
|---|
| Numer części | A06B-6110-H030 |
| Oznaczenie modelu | PSM-30i / αiPS-30 |
| Zestaw | FANUC Alpha i (αi) 6110 serii |
| Rodzaj modułu | Moduł zasilania AC/DC z regeneracją |
| Napięcie wejściowe | 200-240 V prądu przemiennego, 3-fazowy, 50/60 Hz |
| napięcie wyjściowe (bus prądu stałego) | 283-339 V prądu stałego |
| Moc wyjściowa nominalna | 30 kW |
| Metoda regeneracji | Regeneracja mocy (wraca energię do przewodów AC) |
| Waga | Około 17,99 funtów (8,2 kg) |
| Pokolenie | Pierwsza generacja serii 6110 |
| Część następcza | A06B-6140-H030 |
| Producent | FANUC Corporation, Japonia |
Korzyści z regeneracji energii
W przeciwieństwie do starszych systemów, które wykorzystywały rezystory hamulcowe do rozpraszania energii w postaci ciepła, PSM-30i wykorzystuje technologię regeneracji źródła zasilania do zwrotu energii spowolnienia silnika do linii zasilania prądu przemiennego.Takie podejście znacząco zmniejsza zużycie energii, eliminuje banki rezystorów jako punkty awarii i usuwa obciążenie cieplne z budżetu termicznego szafy.
Kody alarmowe i diagnostyka
A06B-6110-H030 wyposażony jest w samodzielną diagnostykę, która informuje o awariach za pomocą kodów alarmowych LED:
| Alarm | Warunki |
|---|
| AL-1 | Przejście prądu w głównym modułach zasilania |
| AL-2 | Zatrzymany wentylator chłodzący (wewnętrzny) |
| AL-3 | Zbyt wysoka temperatura głównego obwodu ciepłowodu |
| AL-4 | Spadek napięcia w autobusie prądu stałego |
| AL-5 | Główny kondensator nie ładuje się w określonym czasie |
| AL-6 | Nieprawidłowe zasilanie wejściowe |
| AL-7 | Nienormalnie wysokie napięcie przycisku prądu stałego |
| AL-A | Zatrzymał się wentylator chłodzący zewnętrzny (wentylator chłodniczy) |
| Wymagania | Nieprawidłowe zasilanie wejściowe faza otwarta |
AL-4 i AL-5 są powszechnymi awariami pola często związanymi z degradacją kondensatora po latach użytkowania.
Kompatybilne systemy CNC
A06B-6110-H030 jest przeznaczony do układów napędowych serii αi klasy 200V na głównych platformach CNC FANUC:
- FANUC serii 0i0i-B, 0i-C, 0i-D)
- FANUC serii 16i / 18i
- FANUC serii 21i
- FANUC serii 30i / 31i / 32iNajbardziej zdolna platforma do szybkiego obróbki mechanicznej i precyzyjnego sprzętu lotniczego
Poziom 30 kW obejmuje konfiguracje maszyn, w których nie są wymagane większe warianty PSM-37i lub PSM-55i.
Porównanie pokoleń
A06B-6110-H030 należy do pierwszej generacji modułów zasilania serii 6110 FANUC Alpha i.A06B-6140-H030, który zawiera zaktualizowane zmiany PCB i zmodyfikowane płyty okablowania przy zachowaniu tej samej obudowy mechanicznej i interfejsu elektrycznego.Seria 6140 służy jako zastępca 6110 w większości instalacji.
Strategia utrzymania i części zamiennych
PSM należy do najważniejszych części zamiennych dla urządzeń obsługujących urządzenia serii FANUC αi, ponieważ:
- Nieprawidłowość PSM jednocześnie wyłącza cały ruch maszyny bez pogorszenia trybu pracy
- Centrum obróbki i centrum obróbki z nieprawidłowym PSM nie mogą produkować części do czasu wymiany
- Wskaźnik 30 kW obejmuje większość standardowych 3-5 osi pionowych centrów obróbki i centra obrotowe CNC
Posiadanie zweryfikowanego modułu zapasowego minimalizuje czas przerwy produkcji podczas awarii krytycznych.
Częste pytania
Jaka jest różnica między A06B-6110-H030 a A06B-6140-H030?
Obie są modułami zasilania FANUC PSM-30i o mocy nominalnej 30 kW dla systemów serii αi klasy 200V.A06B-6140-H030 jest następcą drugiej generacji z zaktualizowanymi wersjami PCBMają identyczne montaż mechaniczny, połączenia elektryczne i specyfikacje funkcjonalne.
Które urządzenia sterujące FANUC CNC i rodzaje maszyn używają A06B-6110-H030?
PSM-30i jest stosowany w każdym systemie napędowym serii αi klasy FANUC 200V w połączeniu z sterownikami CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i lub 32i.Wykorzystanie w pionowych i poziomych centrach obróbki, centra obrotowe CNC i maszyny 5-osiowe, w których całkowita moc servo i silnika węglowego nie przekracza 30 kW.
Co robi PSM-30i w kabinie napędowej?
PSM przekształca trójfazowe zasilanie prądem bieżącym 200-240V w regulowane napięcie prądu stałego (283-339V DC), które dostarcza moc silnikową do wszystkich modułów wzmacniaczy serwo i modułów wzmacniaczy wrzutowych w łańcuchu serii αiZapewnia również zasilanie 24V DC modułom wzmacniacza.
Dlaczego AL-4 lub AL-5 pojawiają się na moim PSM-30i i co powinienem sprawdzić najpierw?
AL-4 (spadek napięcia prądu stałego) i AL-5 (przepuszczalnik głównego nie został naładowany) są często spowodowane degradacją kondensatora w sekcji prądu stałego starzejących się jednostek PSM.sprawdź napięcie wejściowe trójfazowe pod kątem prawidłowego napięciaW przypadku potwierdzenia, że moc wejściowa jest dobra, moduł prawdopodobnie wymaga naprawy lub wymiany na poziomie komponentów.
Czy A06B-6110-H030 można naprawić, a czy odnowiona jednostka jest realną alternatywą?
Tak, wyspecjalizowane warsztaty napędowe FANUC odbudowują urządzenia PSM-30i na poziomie komponentów, zastępując kondensatory, wentylatory i inne części, których wiek jest ograniczony.Odnowione jednostki testowane na systemach FANUC na żywo zapewniają opłacalne alternatywy dla nowych modułówNależy upewnić się, że remontownicy testują na rzeczywistym sprzęcie FANUC, a nie tylko na zasilaniu na stanowisku.
