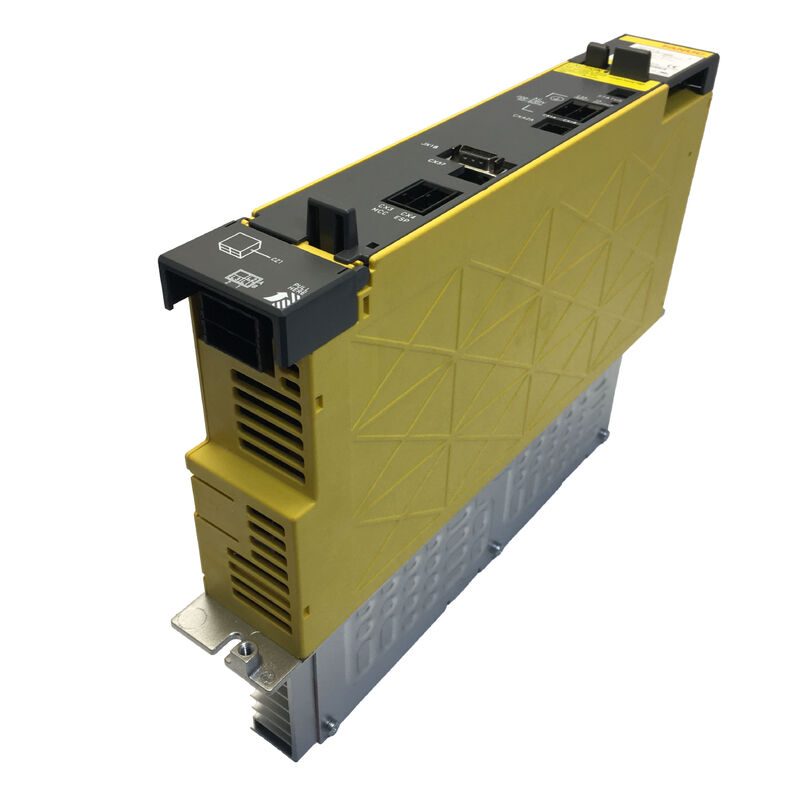

Fanuc A06B-6110-H037 to PSM-37i — 43-kW członek pierwszej generacji rodziny zasilaczy Alpha i A06B-6110, plasujący się między PSM-26i (29,8 kW) a PSM-55i (65 kW) w linii 200V.

Przy znamionowym prądzie wejściowym 153A przy 200V, PSM-37i obsługuje średnie i duże konfiguracje obrabiarek, gdzie PSM-26i jest niewystarczający, a pełna moc PSM-55i byłaby nadmierna dla podłączonego obciążenia wzmacniacza.

Jego obudowa o szerokości 150 mm, płyta zasilająca A16B-2203-0632 i moc 43 kW definiują moduł, który był określany dla maszyn produkowanych od wczesnych do połowy lat 2000. do końca pierwszej generacji Alpha i — maszyn, które w 2025 roku mają za sobą ponad piętnastoletnią historię produkcji.

Niniejszy artykuł skupia się na PSM-37i z perspektywy konfiguracji maszyny i obliczania obciążenia: jak 43 kW jest faktycznie wykorzystywane w praktyce, jakie typy maszyn i konfiguracje wzmacniaczy należą do naturalnego zakresu PSM-37i, oraz jak prąd wejściowy 153 A wpływa na planowanie elektryczne obiektu, które wymaga każda instalacja lub relokacja maszyny.

Kluczowe specyfikacje

Gdzie 43 kW plasuje się w systemie napędowym Alpha i

Każda maszyna wyposażona w system napędowy Alpha i ma PSM dobrany tak, aby dostarczał całkowitą moc pobieraną jednocześnie przez wszystkie moduły SVM i SPM na wspólnej magistrali DC. Metoda wyboru w dokumentacji konfiguracji Alpha i firmy Fanuc prosi projektanta o zsumowanie znamionowych mocy wyjściowych wszystkich podłączonych wzmacniaczy, zastosowanie współczynnika jednoczesności (zazwyczaj 0,7 do 0,8) i wybranie PSM, którego ciągłe znamionowe przekracza wynik.

W praktycznych kategoriach maszyn, PSM-37i pokrywa przestrzeń między dwiema grupami. PSM-26i o mocy 29,8 kW obsługuje centra obróbcze z mocą wrzeciona w zakresie 7,5 kW–11 kW i od dwóch do czterech osi serwo średniej wielkości — obciążenie połączone, które po zastosowaniu współczynników jednoczesności mieści się wygodnie poniżej 29,8 kW.

PSM-55i o mocy 65 kW obsługuje największe centra obróbcze i maszyny pięcioosiowe, gdzie silniki wrzeciona powyżej 22 kW są łączone z wieloma serwo osiami o wysokim momencie obrotowym.

Terytorium PSM-37i — 43 kW — znajduje się pośrodku: centra obróbcze z silnikami wrzeciona o mocy 15 kW–18 kW, lub maszyny, gdzie mniejsze wrzeciono jest łączone z większą liczbą osi serwo o wyższych indywidualnych prądach znamionowych (maszyny typu bramowego, wielopaletowe centra obróbcze poziome, tokarki z narzędziami napędzanymi i osią C).

Są to typowe typy maszyn w sektorach motoryzacyjnym, lotniczym i precyzyjnej inżynierii, które stanowią większość zainstalowanej bazy Fanuc, dlatego PSM-37i stał się jednym z szerzej stosowanych modułów w rodzinie Alpha i w okresie jego produkcji.

Prąd wejściowy 153A — wymagania elektryczne obiektu

Przy napięciu wejściowym 200V, PSM-37i pobiera 153A przy znamionowej mocy wyjściowej. Nie jest to liczba, której należy lekceważyć w planowaniu obiektu. Trójfazowe 153A przy 200V stanowi około 53 kVA mocy pozornej. Obwód zasilający ten moduł musi być odpowiednio zabezpieczony i okablowany.

Zabezpieczenie obwodu: wyłącznik nadprądowy 200A z charakterystyką wyzwalania klasy D lub K jest zazwyczaj odpowiedni dla obciążenia ciągłego 153A i przejściowego prądu rozruchowego.

Dokładny rozmiar wyłącznika i krzywa wyzwalania zależą od impedancji kabla i konkretnego zakresu wyłącznika; instrukcja instalacji serii Alpha firmy Fanuc (B-65162) i standardy elektryczne obiektu określają ostateczny wybór.

Rozmiar kabla: 153A ciągłego przy temperaturze otoczenia instalacji, wypełnieniu kanału kablowego i geometrii prowadzenia kabla określa wymaganą powierzchnię przekroju przewodu zgodnie ze standardami IEC lub NEC.

Niewymiarowe kable stanowią zagrożenie pożarowe i problem spadku napięcia — nadmierna impedancja kabla zasilającego przy obciążeniu 153A spowoduje mierzalny spadek napięcia na zaciskach PSM-37i, co może spowodować AL-6 (anormalne zasilanie wejściowe) lub przyczynić się do wahań napięcia magistrali DC.

Reaktor AC: dokumentacja serii Alpha i firmy Fanuc określa reaktor linii AC odpowiedni dla klasy prądu wejściowego PSM-37i. Przy 153A, zawartość harmonicznych prądu bez reaktora może być znacząca.

Reaktor zmniejsza harmoniczne, ogranicza prąd rozruchowy i chroni prostownik wejściowy modułu przed przejściowymi przepięciami zasilania.

W przypadku instalacji maszyn w obiektach z innym wrażliwym sprzętem na tej samej magistrali dystrybucyjnej, reaktor jest szczególnie ważny.

Płyta zasilająca A16B-2203-0632 i implikacje serwisowe

Płyta zasilająca A16B-2203-0632 wewnątrz PSM-37i obsługuje główne funkcje obwodu: stopień przełączania IGBT, bank kondensatorów magistrali DC, obwód wstępnego ładowania i zabezpieczenie magistrali. Ta płyta nie jest dostępna jako oddzielna część zamienna poprzez standardowe kanały wtórnego rynku.

Gdy zdiagnozowana zostanie awaria na poziomie płyty w PSM-37i, ścieżka serwisowa to albo wymiana całego urządzenia, albo specjalistyczna naprawa płyty na poziomie komponentów przez firmę posiadającą niezbędną dokumentację i zapasy części.

Wiek płyty w maszynie z okresu produkcji 2004–2008 wynosi obecnie od piętnastu do dwudziestu lat.

Kondensatory elektrolityczne na tej płycie — kondensatory filtrujące magistrali DC, kondensatory obwodu wstępnego ładowania i kondensatory zasilacza sterującego — mają ograniczoną żywotność, która zależy od temperatury pracy i godzin.

Kondensatory pracujące w pobliżu górnej granicy swojej temperatury znamionowej (co w szafie bez odpowiedniej wentylacji jest realistyczne) starzeją się szybciej niż te pracujące w konserwatywnych warunkach. Wizualna inspekcja spuchniętych kondensatorów lub pozostałości elektrolitu na powierzchni płyty jest czynnością konserwacyjną wartą wykonania, gdy moduł jest wyłączony z jakiegokolwiek innego powodu.

PSM-37i w konfiguracjach tandemowych i wielo-PSM

A06B-6110-H037 obsługuje pracę tandemową — dwa moduły PSM-37i współdzielące wspólną magistralę DC, aby zapewnić łączną pojemność magistrali 86 kW.

Ta konfiguracja jest stosowana w dużych centrach obróbczych, gdzie łączone obciążenie wzmacniaczy przekracza to, co może dostarczyć pojedynczy PSM-37i, ale producent maszyny zdecydował się rozłożyć zasilanie na dwa moduły zamiast jednego o większej mocy.

W trybie tandemowym oba moduły są podłączone do tego samego zasilania trójfazowego (przez te same lub oddzielne wyłączniki nadprądowe), współdzielą szynę magistrali DC i oba przyczyniają się swoimi aktywnymi frontami regeneracyjnymi do zwrotu energii hamowania.

Łączny prąd wejściowy 306A (153A z każdego modułu) wymaga, aby zasilanie obiektu i zabezpieczenie obwodu były zaprojektowane z myślą o tym łącznym zapotrzebowaniu.

FAQ

P1: Maszyna posiada moduł SPM napędzający silnik wrzeciona o mocy 15 kW i trzy moduły SVM podłączone do silnika serwo o mocy 3 kW każdy. Czy PSM-37i jest odpowiednim zasilaczem, czy PSM-26i wystarczy?

Oblicz zapotrzebowanie magistrali jednoczesnej: wrzeciono 15 kW przy obciążeniu 80% = 12 kW; trzy osie serwo przy średnim obciążeniu 50% każdy = 3 × 1,5 kW = 4,5 kW.

Suma: około 16,5 kW przy typowych obciążeniach obróbkowych.

To mieści się wygodnie w pojemności 29,8 kW PSM-26i ze znacznym zapasem. Jednakże, jeśli program ruchu maszyny zawiera sekwencje, w których wszystkie cztery osie przyspieszają jednocześnie przy wysokich prędkościach posuwu, podczas gdy wrzeciono pracuje z pełnym obciążeniem, chwilowe szczytowe zapotrzebowanie może tymczasowo przekroczyć 29,8 kW.

Przeprowadź analizę szczytowego zapotrzebowania dla najgorszego scenariusza jednoczesnego przyspieszenia przed ostatecznym wyborem PSM-26i. Jeśli obliczenie szczytowego zapotrzebowania wykaże obciążenia stałe zbliżające się lub przekraczające 28 kW, PSM-37i jest bezpieczniejszym wyborem.

P2: PSM-37i został zastąpiony przez A06B-6140-H037. W sytuacji awarii, czy A06B-6140-H037 można zamontować bez żadnego przygotowania maszyny?

Tak. A06B-6140-H037 jest elektrycznie i mechanicznie kompatybilny z instalacją A06B-6110-H037. Ten sam prąd wejściowy 153A, to samo wyjście magistrali DC 283–339V, ten sam format montażu, ta sama kompatybilność ze wzmacniaczami.

Wymiana nie wymaga zmian parametrów w CNC, modyfikacji okablowania ani regulacji modułów SVM lub SPM znajdujących się poniżej.

Po zainstalowaniu A06B-6140-H037, włącz maszynę, potwierdź normalny stan PSM i napięcie magistrali DC w specyfikacji, a następnie zweryfikuj normalne działanie osi przed powrotem do produkcji.

P3: Dlaczego PSM-37i pokazuje zakres napięcia wyjściowego jako 283–339V, podczas gdy na etykiecie produktu wejściowego niektórych jednostek widnieje 283–325V?

Zakres 283–325V pojawia się w starszej dokumentacji specyfikacyjnej i na niektórych etykietach produktów z okresu wprowadzania pierwszej generacji Alpha i.

Zakres 283–339V odzwierciedla rzeczywiste okno napięcia magistrali roboczej, które obwód regulacyjny PSM-37i utrzymuje w całym zakresie napięcia wejściowego 200–240V.

Wyższy górny limit (339V vs 325V) zapewnia większy zapas regulacji, gdy napięcie wejściowe zmienia się w kierunku 240V z dopuszczalnego zakresu.

Podłączone wzmacniacze Alpha i są określone dla zakresu 283–339V; szersze okno jest operacyjnie poprawne.

P4: W maszynie z PSM-37i pracującym z około 70% obciążenia znamionowego, jak należy ocenić zarządzanie termiczne?

Przy 70% obciążenia (około 30 kW), PSM-37i generuje mniej ciepła niż przy znamionowych 43 kW, ale wymaganie chłodzenia nie skaluje się liniowo z mocą wyjściową — straty w trybie czuwania i straty przełączania tranzystorów występują na wszystkich poziomach obciążenia.

Wentylator radiatora i wentylator wewnętrzny muszą działać niezależnie od poziomu obciążenia. Jeśli temperatura otoczenia w szafie jest wysoka (powyżej 40°C), zmniejszony margines termiczny przy częściowym obciążeniu nadal może powodować zdarzenia AL-3, jeśli wydajność wentylatora uległa pogorszeniu.

Ocena termiczna powinna obejmować pomiar temperatury otoczenia wewnątrz szafy w pobliżu PSM-37i przy szczytowym obciążeniu produkcyjnym, potwierdzenie, że wentylator radiatora zapewnia odpowiedni przepływ powietrza, oraz sprawdzenie żeber radiatora pod kątem nagromadzeń ograniczających przepływ powietrza.

P5: Czy istnieje jakaś różnica w treści podręcznika B-65322 między PSM-37i a PSM-26i? Czy można użyć tego samego podręcznika dla obu?

Podręcznik B-65322 obejmuje system wzmacniaczy serwo serii Alpha i firmy Fanuc, który obejmuje rodzinę aiPS A06B-6110, w tym zarówno PSM-26i (H026), jak i PSM-37i (H037). Ten sam podręcznik ma zastosowanie do obu.

Różnice specyficzne dla PSM — znamionowe prądy, moc, wymagania dotyczące chłodzenia, specyfikacje zabezpieczeń obwodu wejściowego — są zestawione w sekcjach specyfikacji podręcznika według oznaczenia modelu.

W przypadku procedur odwołujących się do konkretnych wartości prądu lub mocy, upewnij się, że odczytujesz wiersz PSM-37i zamiast wiersza PSM-26i, ponieważ znamionowe wartości elektryczne znacznie różnią się przy 153A w porównaniu do 106A wejściowych.
