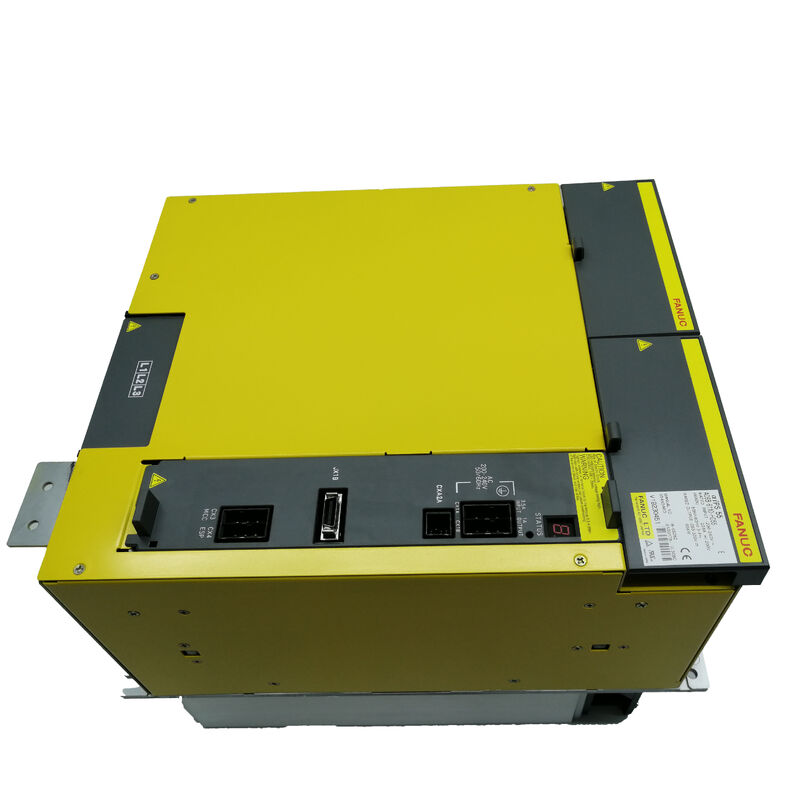

Moduł zasilania A06B-6110-H055

FANUC A06B-6110-H055 PowerPoint Moduł zasilania alfa i aiPS 55 ?? 65 kW, 3-fazowy 200?? 240 VAC wejście, 283?? 339 VDC wyjście, typ regeneracyjny, seria Alpha i, Japonia

Numer części:A06B-6110-H055

Producent:FANUC Corporation (Japonia)

Kategoria produktu:Moduł zasilania ̇ Alfa serii i (aiPS)

Model:aiPS 55

Przegląd

W sprawieFANUC A06B-6110-H055jest modułem zasilania o mocy 65 kW w układzie napędowym serii Alpha i firmy FANUC

Każda oś układu napędowego FANUC Alpha i wykorzystuje moc napędową i zwrócą regenerowaną energię hamulcową poprzez ten jeden moduł.AiPS 55 jest największą jednostką standardową w zakresie zasilania Alpha i klasy 200-woltowej FANUC, przeznaczone do najcięższych zastosowań narzędziowych: dużych centrów obróbki, wielosiowych centrów obrotowych i innych maszyn o dużej liczbie osi wymagających jednoczesnej pracy na osi.

Seria Alpha i firmy FANUC stanowiła znaczącą ewolucję w stosunku do wcześniejszych napędów z serii Alpha.

System Alpha i zintegrowany z monitorowaniem napięcia, diagnostyką usterek,i komunikacji z sterownikiem CNC bezpośrednio w modułach napędowych moduł zasilania komunikuje swój stan do CNC w czasie rzeczywistym, umożliwiając sterownikowi reagowanie na zdarzenia układu napędowego, a nie po prostu wykrywanie ich po fakcie.

Określenie aiPS (Alpha i Power Supply) jest konwencją o nazwie dla tej generacji, różniącą się od wcześniejszej nazwy PSM (Power Supply Module) oryginalnej serii Alpha.

A06B-6110-H055 dostarcza regulowane napięcie przycisku prądu stałego do wszystkich modułów wzmacniaczy serwo (SVM) i modułów wzmacniaczy wrotów (SPM) podłączonych do tego samego łącza przycisku prądu stałego.

Funkcja regeneracyjna jest integralna, gdy osi serwo spowalniają lub węzeł hamulcuje,energia kinetyczna przekształcona przez silniki w energię elektryczną jest aktywnie zwracana do zasilania prądem przemiennym zamiast rozpraszać się jako ciepło.

W maszynach z częstymi cyklami przyspieszenia i opóźnienia regeneracja ta zmniejsza zużycie energii i eliminuje obciążenie termiczne hamowania oporowego.

Główne specyfikacje

Architektura autobusu DC

W układzie napędowym FANUC Alpha i moduł zasilania jest jedynym punktem podłączenia do głównego źródła zasilania AC.

Włącza się w to trzyfazowe włączenie AC do regulowanego napięcia przycisku prądu stałego.

Indywidualne moduły wzmacniacza SVM i SPM czerpią z tej wspólnej prądu stałego, aby zasilane odpowiednie silniki.

Ponieważ autobus prądu stałego jest wspólny, budżet energii całego układu napędowego jest zarządzany centralnie.

Gdy kilka osi spowalnia jednocześnie, łączna regenerowana energia odprowadza się z powrotem do prądu prądu stałego.

The aiPS 55 uses its active front-end (regenerative) circuit to transfer this energy back to the three-phase AC supply — a process that is electrically clean and does not require external resistors or braking units for normal duty cycles.

Architektura ta oznacza również, że nominał modułu zasilania musi pokrywać maksymalne jednoczesne zapotrzebowanie na moc wszystkich podłączonych modułów wzmacniaczy.

Poziom mocy 65 kW A06B-6110-H055 sprawia, że nadaje się do instalacji, w których suma całej mocy podłączonego silnika podczas maksymalnego jednoczesnego zapotrzebowania na przyspieszenie zbliża się do tej wartości.

Rozmiary układu powinny uwzględniać cykl pracy oraz nakładanie się zdarzeń przyspieszenia i opóźnienia na wszystkich ośach.

System napędowy serii Alpha i

Moduł A06B-6110-H055 należy do rodziny A06B-6110 modułów zasilania Alpha i klasy 200 V firmy FANUC.

Wzorzec nazwy w tej rodzinie następuje w prosty sekwencji kroków potęgowych:

• aIPPS 15 (A06B-6110-H015) ̇ urządzenia o mniejszym nakładzie zapalniczym
• aIPPS 26 (A06B-6110-H026) ️ średni zakres
• aiPS 30 (A06B-6110-H030)
• aiPS 45 (A06B-6110-H045) ̇ zastosowania o wyższej mocy
• aiPS 55 (A06B-6110-H055)

A06B-6110-H055 zajmuje czołową pozycję w klasie 200-woltowej w tej rodzinie.

Maszyny wymagające większej mocy lub 400-woltowego wejścia prądu przemiennego używają innej rodziny produktów (A06B-6150 dla serii 400V Alpha i HV).

Integracja systemu

Aips 55 łączy się z trójfazowym zasilaczem główną maszyny przez końce wejściowe.

Pojazd prądu stałego wyjściowego łączy się za pośrednictwem pręta prądu lub okablowania z złączami CX2A/CX2B modułów wzmacniacza serwo i wrotnika.

Kontaktor magnetyczny między głównym źródłem zasilania a końcówkami wejściowymi aiPS 55 zapewnia izolację głównego zasilania systemu pod kontrolą głównej sekwencji obwodów CNC.

AIS komunikuje się z CNC za pośrednictwem łącza komunikacyjnego systemu napędowego serii FANUC Alpha i.

Ten link przenosi status wzmacniacza, kody alarmowe i dane monitorowania do CNC,umożliwiające CNC wyświetlanie diagnostyki układu napędowego na panelu operatora i reagowanie na usterki na poziomie napędu w czasie rzeczywistym.

Częste pytania

P1: AiPS 55 wyświetla alarm LED podczas uruchamiania.

Najczęstszymi przyczynami są: stan niskiego napięcia na wejściu trójfazowym (mierzyć napięcia wejściowe od linii do linii i potwierdzić, że są w zakresie 200-240 V),brakująca faza (potwierdzić, że wszystkie trzy fazy są obecne i zrównoważone), nieprawidłowo podłączone połączenie prądu stałego z modułami wzmacniacza (potwierdź, że wszystkie złącza prądu stałego są w pełni podłączone),lub usterka sekwencji kontaktora, w przypadku której kontaktor magnetyczny nie został prawidłowo zamknięty, zanim CNC poleci gotowości systemu napędowego.

Sprawdź wszystkie trzy w kolejności, zanim podejrzewasz awarię modułu.

P2: Czy A06B-6110-H055 aiPS 55 może być używany w obszarze zasilania o częstotliwości 50 Hz?

Tak. aiPS 55 akceptuje zarówno wejście 50 Hz jak i 60 Hz. Specyfikacja częstotliwości wejścia 50/60 Hz potwierdza kompatybilność dwustronnej.Nie wymaga się modyfikacji ani regulacji, gdy moduł działa na sieci 50 Hz.Wypływowe napięcie przycisku prądu stałego i moc modułu są równoważne przy obu częstotliwościach.

P3: Maszyna ma zainstalowany aiPS 45, ale wymaga większej mocy z powodu dodatkowej osi. Czy A06B-6110-H055 aiPS 55 może go bezpośrednio zastąpić?

A06B-6110-H055 to kompatybilny z wtyczką zamiennik dla każdego mniejszego modułu aiPS w tej samej klasie 200 V (seria A06B-6110),pod warunkiem, że szafa ma wystarczającą przestrzeń dla wymiarów fizycznych aiPS 55 i że okablowanie zasilania jest znamionowane dla większego prądu wejściowego (228A przy 200V).

Nie wymaga się zmian parametrów w układzie CNC ̇ poziom modułu zasilania jest przejrzysty dla konfiguracji układu napędowego CNC.

Przed rozpoczęciem weryfikacji należy potwierdzić wymiary instalacji i wskaźniki zasilania drutu wejściowego.

P4: Co się stanie, jeśli aiPS 55 jest niewystarczający w stosunku do całkowitego obciążenia silnika w systemie?

Moduł zasilania o niewielkim rozmiarze nie może utrzymać stabilnego napięcia prądu stałego w warunkach maksymalnego natężenia przyspieszenia.który uruchamia alarm pod napięciem w modułach wzmacniacza i powoduje, że CNC ulega awarii.

W chronicznych sytuacjach niedostatecznego rozmiaru maszyna wielokrotnie się porusza podczas agresywnych akceleracji, ale działa normalnie podczas mniejszej pracy.

Rozwiązaniem jest rozmiar modułu zasilania do rzeczywistego szczytowego jednoczesnego zapotrzebowania na energię, w tym margines zmienności cyklu pracy.

P5: Czy w przypadku A06B-6110-H055 wymagana jest oddzielna jednostka rozładowania regeneracyjnego?

Nie. AiPS 55 jest typem aktywnego układu regeneracyjnego, który w normalnych cyklach pracy zwraca energię hamulcową bezpośrednio do zasilania prądem przemiennym bez konieczności stosowania zewnętrznego rezystora rozładowania lub jednostki regeneracyjnej.

Zewnętrzna jednostka regeneracyjnego rozładowania bierze się pod uwagę tylko wtedy, gdy regeneracja energii podczas zatrzymania awaryjnego lub innych ekstremalnych zdarzeń hamowania przekracza zdolność regeneracyjną modułu aiPS.

W przypadku standardowych zastosowań narzędzi maszynowych w zakresie mocy znamionowej modułu nie są potrzebne dodatkowe elementy rozładowujące.
