zasilacz A06B-6120-H011 A06B-6120-H011

FANUC A06B-6120-H011

HV Czym wyróżnia się ten moduł

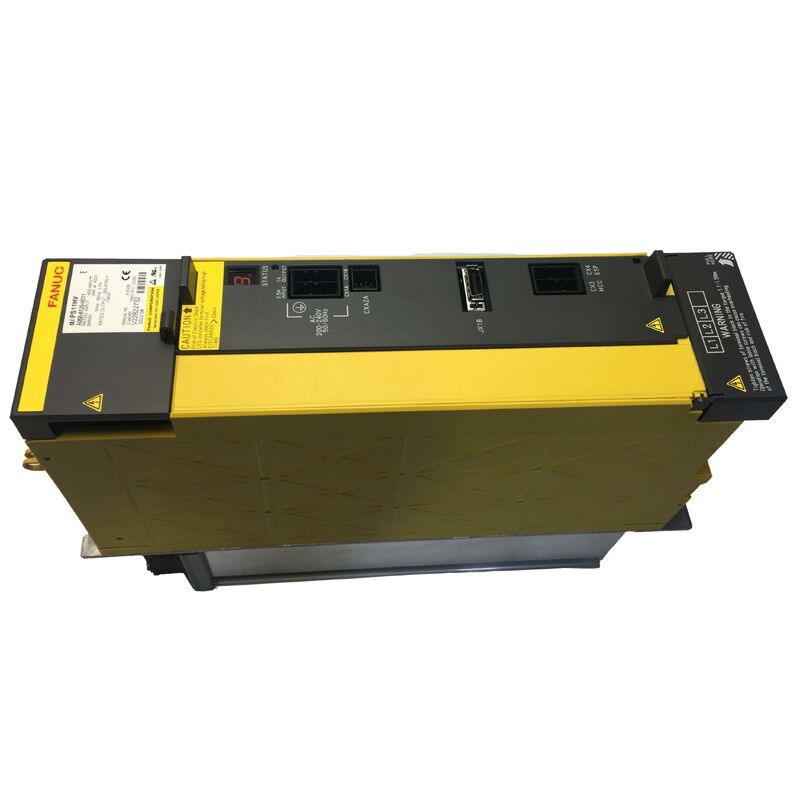

A06B-6120-H011 to moduł zasilania PSM-11HVi z serii Alpha i HV (High Voltage) firmy FANUC o mocy 11 kW. Nazwa HV określa klasę napięcia zasilania maszyny:ten moduł akceptuje 400V AC trójfazowe wejście i wytwarza regulowaną prąd stały, która zasila serwo i spindle wzmacniacz moduły HV w tej samej szafce.

Nie jest wymienny ze standardową serią 200V Alpha PSM (A06B-6077-H111, PSM-11).ale A06B-6077 działa z wejścia prądu przemiennego 200-230V podczas gdy A06B-6120 jest zaprojektowany do 400V AC. wchodzące napięcie zasilania maszyny określa, które jest poprawne dopasowanie niewłaściwej klasy napięcia PSM tworzy fundamentalne niezgodności, które nie mogą być skorygowane przez parametry.

Przy mocy 11 kW PSM-11HVi zasila prąd stały dla układu napędowego Alpha i HV o napięciu 400 V: połączenie modułów wzmacniacza węzła HV i modułów serwo wzmacniacza HV podłączonych do wspólnego prądu stałego.Wybór prawidłowej pojemności PSM zależy od łącznego ciągłego zapotrzebowania wszystkich podłączonych modułów napędowych HV w szafie.

Główne specyfikacje

90 mm Gniazdo Chłodzenie i sprawność fizyczna

90 mm szeroka obudowa PSM-11HVi posiada zewnętrzny chłodniak z tyłu, wewnętrzny wentylator krążący powietrzem przez elektronikę sterującą i zewnętrzny wentylator wspomagający chłodzenie chłodniaków.Oba wentylatory są przedmiotami zużywającymi się. Wnętrza wentylatora (służącego jako osobny zapasowy) należy wymieniać w zaplanowanych odstępach czasu w celu utrzymania wydajności chłodzenia.. zużycie łożyska wentylatora wytwarza dźwiękowy hałas przed całkowitą awarią wentylatora; planować wymianę wentylatora podczas planowanego okna konserwacji zamiast czekać na alarm chłodzący.

Zewnętrzny chłodniak przechodzi przez tylny panel szafki. Instalacja szafki wymaga całkowitej głębokości modułu ¥ około 307 mm ¥ za przednią powierzchnią montażu,z odpowiednim odstępem dla przepływu powietrza do zlewu cieplnegoBlokowanie ścieżki chłodzenia zlewu cieplnego powoduje alarmy o przeciążeniu termicznym przy obciążeniu.

Częste pytania

P1: Jaka jest różnica między A06B-6120-H011 (PSM-11HVi) a A06B-6077-H111 (PSM-11)?

Obie są modułami zasilania o mocy 11 kW o szerokości 90 mm, ale służą różnym klasom napięcia wejściowego.Moduły napędowe, które zasilają, są również różne. A06B-6120 dostarcza moduły napędowe Alpha i z klasą HV zaprojektowane do wejścia 400V.Przed zamówieniem należy potwierdzić napięcie zasilania maszyny i podłączonych modułów napędowych.

P2: Czy płyty PSM-11HVi można naprawić indywidualnie?

Karta sterowania i płyta okablowania nie są dostępne oddzielnie ̇ usterki na poziomie płyty do wymiany lub do specjalisty z możliwością naprawy płyty na poziomie komponentów.Moduł tranzystorowy 100A i wentylatory chłodzące są dostępne jako poszczególne części zamienne i mogą być wymieniane podczas eksploatacji.

Pytanie 3: PSM-11HVi wyświetla alarm o nad napięciu przy normalnym obciążeniu.

Przesilanie przy normalnym obciążeniu bez silnego hamowania regeneracyjnego wskazuje na usterkę w fazie aktywnego naprawcy ̇ układu napędowego IGBT lub bramy, który nie reguluje się już prawidłowo.Nie zresetować i wznowić działaniaNieprzewidywalny wzrost napięcia przycisku prądu stałego może uszkodzić podłączone moduły napędowe.

P4: Czy wymiana A06B-6120-H011 wymaga zmian parametrów CNC?

Po fizycznej wymianie, przywrócić zasilanie i zweryfikować prawidłowe napięcie prądu prądu stałego w podłączonych modułach napędowych HV przed uruchomieniem osi.Sprawdź wszystkie kable podłączające i łącza włókniste do łańcucha napędowego są prawidłowo ustawione przed uruchomieniem.

P5: Jak należy ocenić używany A06B-6120-H011 przed instalacją?

Sprawdź obydwa wentylatory pod kątem płynnego obracania i prawidłowej prędkości przy uruchomieniu. A static bench power-up confirms the bus voltage appears at no load — but dynamic load testing on a matched HV alpha drive system with motor loads is the only validation that confirms the transistor's switching performance under actual conditionsŹródło od dostawców, którzy oferują badania obciążenia i okres gwarancji od daty instalacji.
