FANUC SERVO MOTOR A06B-0246-B101 A06B0246B101 AO6B-O246-B1O1

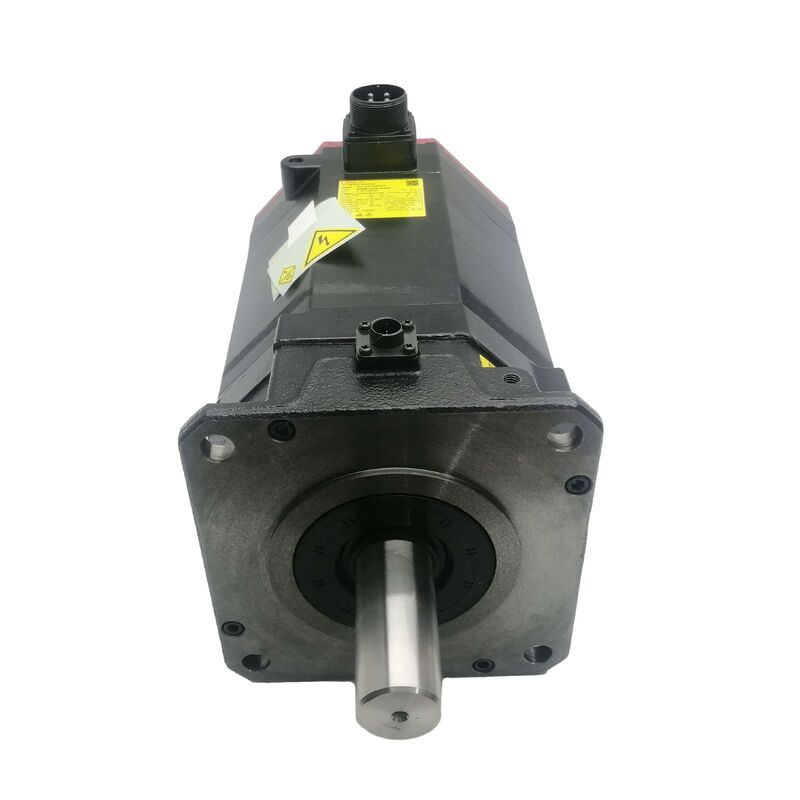

FANUC A06B-0246-B101∙ AC22/2000i AC Servo Motor ∙ Prostowy Gładki Wał / i1000 Encoder / Klasa 22 Nm / 2000 obrotów / min

AC22/2000i, gdzie ten silnik pasuje

A06B-0246-B101 nosi oznaczenie AC22/2000i: klasa momentu obrotowego 22 Nm przy maksymalnej prędkości 2000 obrotów na minutę z serii serwomotorów Alpha C firmy FANUC. The 22 Nm torque class positions it between the lighter α12/3000 (12 Nm) and the heavier α30/1200 (30 Nm) motor classes — appropriate for primary feed axis drives on medium-to-large CNC machining centres and turning centres where sustained torque at moderate speed is the design requirement.

Przy maksymalnej prędkości 2000 obr./min. priorytetem jest moc momentu obrotowego, a nie wysoka prędkość przejścia.000 rpm produces 20 m/min — adequate for most machining centre feed axis rapid traverse requirements while delivering the 22 Nm continuous torque that sustains cutting forces on heavier machine structures.

Konfiguracja B101 posiada prosty, gładki wał o oznaczeniu SLK, co oznacza brak klucza.Ten styl wału wymaga prawidłowego momentu zaciskania węzła przy instalacji i okresowej kontroli, ponieważ zaciski tarciowe mogą powodować poślizg pod trwałym obciążeniem odwracającym się, jeśli siła zaciskowa z czasem się pogarsza.Potwierdzić istniejącego węzła sprzęgłowego otworu odpowiada specyfikacji gładka wału przed montażem.

Główne specyfikacje

i1000 Encoder ️ Wymagany kod przyrostowy

I1000 jest kodem przyrostowym. Przy każdym uruchomieniu wymagany jest cykl odniesienia-powrotu, aby ustalić odniesienie pozycji osi, zanim maszyna będzie mogła produkować części.To jest standardowe i oczekiwane zachowanie dla maszyn zbudowanych z silnikami kodującymi z serii Alpha CJeżeli wymagana jest pozycja bezwzględna przy uruchomieniu bez homingowania, odpowiednią specyfikacją jest wariant silnika z absolutnym koderem.

Częste pytania

P1: Co oznacza SLK (gładki wałek) w przypadku wyboru sprzęgła?

Przekaz momentu obrotowego opiera się wyłącznie na zaciszaniu tarcia pomiędzy otworem węzła sprzęgłowego a powierzchnią wału.Węzeł musi być typu tarcia z gładkim otworem, o prawidłowym rozmiarze dla średnicy wału. moment blokowania węzła musi być stosowany w momencie montażu do wartości określonej przez producenta sprzęgła.nieprawidłowo skręcony węzeł zacisku tarcia może wywoływać mikroślizg w ciągu całego okresu użytkowania.

P2: Jakie wzmacniacze są kompatybilne z A06B-0246-B101?

Klasa AC22/2000i łączy się z modułami wzmacniaczy SVM z serii FANUC Alpha C z rodziny A06B-6079 lub A06B-6096 FSSB przy odpowiedniej mocy prądu dla klasy silników 22 Nm.Przed połączeniem potwierdzić specyficzny model wzmacniacza i jego prąd nominalny w stosunku do prądu nominalnego silnikaTen silnik nie jest kompatybilny z wzmacniaczami z serii Beta.

P3: Maszyna wymaga homingowania przy każdym uruchomieniu.

Tak. i1000 jest stopniowy ∙ nie ma pamięci absolutnej pozycji i wymaga cyklu odniesienia-powrotu przy każdym uruchomieniu, aby ustalić punkt odniesienia osi.To normalne zachowanie robocze dla maszyn wyposażonych w silniki kodowania przyrostowego Alpha CW przypadku pozycji bezwzględnej bez homingowania potrzebna jest wersja silnika z absolutnym pulsocoderem.

Pytanie 4: Po zastąpieniu silnika silnikiem A06B-0246-B101 osi następujący błąd jest większy niż poprzednio.

Sprawdź, czy parametr typu silnika CNC odpowiada specyfikacji AC22/2000i.Sprawdź węzeł sprzęgłowy z gładkim wałem węzeł, który nie jest w pełni zaciskany na prostym wale tworzy mechaniczne niezgodności, które dodają tarcia, który przejawia się jako następujący błąd przed mechaniczną awarią sprzężenia.

P5: Skąd pochodzi A06B-0246-B101?

Za pośrednictwem FANUC Alpha C motor aftermarket, specjalistyczni dealerzy silników CNC i firmy zajmujące się naprawą oferują usługi wymiany, przetestowania nadwyżek i odbudowy.i1000) z tablicy oznaczeniowej zainstalowanego silnika przed zamówieniemProgramy wymiany zazwyczaj wymagają nieprawidłowego silnika jako zwrotu rdzenia.
