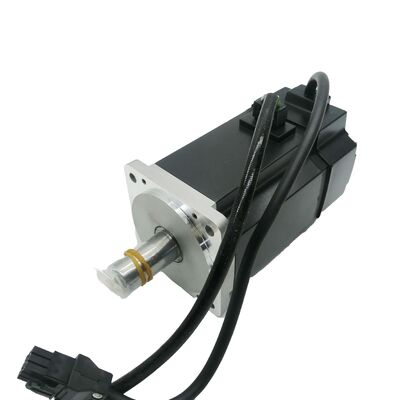

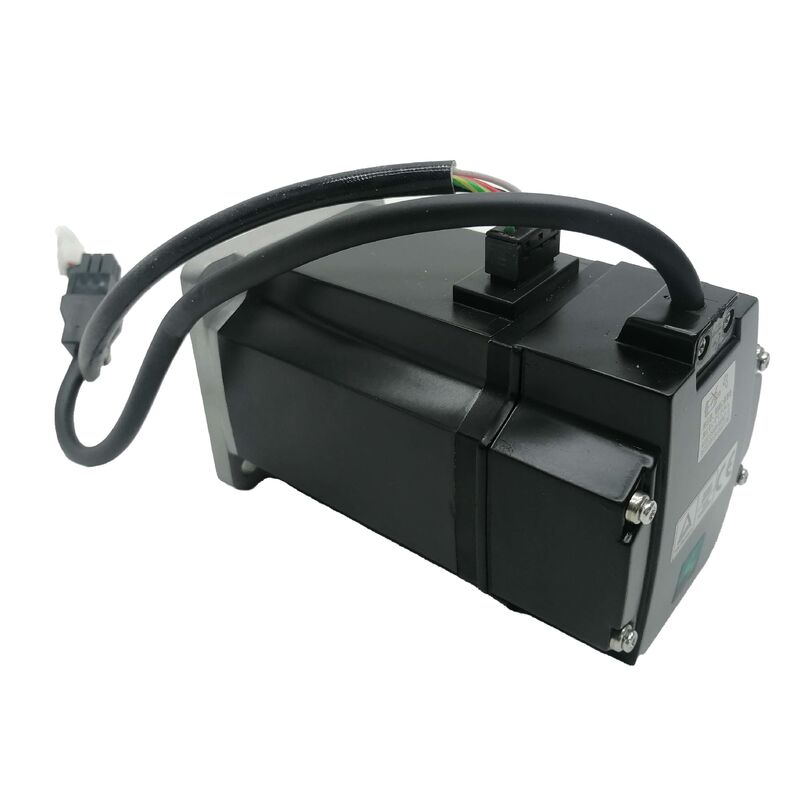

Nowy Mitsubishi HC-MFS23 — Silnik serwo AC o niskiej inercji i małej obudowie do szybkich precyzyjnych napędów automatyki

MITSUBISHI ELECTRIC · SILNIK SERWO AC · SERIA HC-MFS · NOWA JEDNOSTKA

Czym jest ten silnik

Mitsubishi HC-MFS23 to bezszczotkowy silnik serwo AC o mocy 200W i niskiej inercji z serii HC-MFS firmy Mitsubishi Electric — kompaktowa, szybko reagująca linia silników serwo zaprojektowana do zastosowań w automatyce precyzyjnej, gdzie kluczowe wymagania to szybkie przyspieszenie, wysoka dokładność pozycjonowania i niezawodna praca ciągła.

Ta oferta dotyczy nowej jednostki. Nie jest to regenerowana, nie jest to odnowiona część, nie jest to zregenerowany rdzeń. Nowy silnik w oryginalnym stanie fabrycznym — z łożyskami, enkoderem i uzwojeniami, które nigdy nie były obciążone operacyjnie ani poddawane cyklom termicznym w eksploatacji. Na platformie tak ugruntowanej jak seria HC-MFS, to rozróżnienie ma większe znaczenie, niż mogłoby się wydawać. Baza zainstalowanych silników tej serii jest duża i starzeje się, a rynek zamienników odzwierciedla tę rzeczywistość: nowe jednostki z zapasów magazynowych i opcje regenerowane współistnieją w łańcuchu dostaw przy bardzo różnych profilach ryzyka. Nowa jednostka eliminuje niepewność co do faktycznego stanu otrzymywanego produktu.

HC-MFS23 integruje się natywnie ze serwo-wzmacniaczami Mitsubishi z serii MR-J2S w ramach platformy MELSERVO — ekosystemu napędów, do którego te silniki zostały zaprojektowane. Ta natywna kompatybilność oznacza, że wzmacniacz i silnik współpracują od podstaw: dopasowany interfejs enkodera, dopasowane domyślne parametry i automatyczne strojenie po stronie napędu, które wykorzystuje znane charakterystyki silnika jako punkt wyjścia.

Kluczowe specyfikacje

Seria HC-MFS: Zaprojektowana z myślą o szybkim i dokładnym ruchu

Linia silników serwo Mitsubishi zawsze była segmentowana według klasy inercji, ponieważ fizyka sterowania ruchem sprawia, że dopasowanie inercji jest naprawdę istotne. Seria HC-MFS znajduje się na niskim końcu spektrum inercji — świadomy wybór projektowy, który kształtuje wszystko, jak ten silnik zachowuje się w systemie automatyki.

Niska inercja wirnika oznacza, że silnik szybko zmienia prędkość. Dla serwo-wzmacniacza próbującego śledzić profil zadanej pozycji z dużą wiernością, wirnik o niskiej inercji jest łatwiejszy do precyzyjnego przyspieszenia i hamowania — pętla sterowania może szybciej wprowadzać korekty bez przekraczania celu lub oscylowania wokół niego. W zastosowaniach o wysokiej częstotliwości cykli, gdzie oś wykonuje dziesiątki lub setki krótkich ruchów pozycjonujących na minutę, skumulowany efekt na przepustowość jest realny i mierzalny.

Przy mocy 200W, HC-MFS23 nie jest silnikiem o wysokim momencie obrotowym. Jest to zwinny, precyzyjny, szybko reagujący silnik odpowiedni do lżejszych obciążeń, które muszą poruszać się szybko i zatrzymywać się dokładnie. Taki profil obejmuje szeroki zakres zadań automatyki — i wyjaśnia, dlaczego seria HC-MFS stała się standardową specyfikacją w klasie maszyn, do których została zaprojektowana.

Trzy cechy definiują sposób działania HC-MFS23:

Wirnik o niskiej inercji zapewniający szybką reakcję dynamiczną. Smukła konstrukcja wirnika minimalizuje masę obrotową, co bezpośrednio zmniejsza wkład silnika w całkowitą inercję osi. Poprawia to stosunek inercji między silnikiem a obciążeniem, pozwalając serwo-wzmacniaczowi na stosowanie wyższych wzmocnień pętli sterowania bez niestabilności. Wyższe wzmocnienia oznaczają dokładniejsze śledzenie pozycji, szybsze stabilizowanie się po ruchu i lepsze tłumienie zakłóceń podczas ruchów ze stałą prędkością — wszystko to przekłada się na bardziej spójną jakość produkcji w precyzyjnym sprzęcie automatyki.

Enkoder przyrostowy zapewniający niezawodne sprzężenie zwrotne pozycji. HC-MFS23 wykorzystuje enkoder przyrostowy dopasowany do interfejsu sprzężenia zwrotnego wzmacniacza MR-J2S. Enkoder dostarcza dane o pozycji o wysokiej rozdzielczości, których wzmacniacz potrzebuje do dokładnego zamknięcia pętli pozycji przy wszystkich prędkościach roboczych. Integralność enkodera jest jednym z głównych powodów, dla których nowe jednostki są preferowane do krytycznych dla produkcji zamienników — enkoder, który zgromadził lata cykli termicznych i wibracji w eksploatacji, niesie ryzyko awarii, którego fabrycznie nowy enkoder nie niesie.

Kompaktowa obudowa do instalacji w ograniczonych przestrzeniach. Mały rozmiar fizyczny HC-MFS23 nie jest ograniczeniem — jest to cecha dla konstruktorów maszyn projektujących wieloosiowe systemy o ścisłych obrysach konstrukcyjnych. Umieszczenie trzech lub czterech osi serwo w kompaktowej ramie kartezjańskiej, małej stacji montażowej lub ciasnej obudowie maszyny stanowi inne wyzwanie inżynieryjne, gdy rozmiar obudowy silnika współpracuje z projektem, a nie działa przeciwko niemu.

Integracja z platformą MELSERVO

HC-MFS23 jest przeznaczony do serwo-wzmacniaczy Mitsubishi z serii MR-J2S — platformy MELSERVO firmy Mitsubishi z generacji, która uczyniła silnik HC-MFS powszechną specyfikacją branżową. Wzmacniacz MR-J2S obsługuje wszystkie funkcje sterowania silnikiem wewnętrznie: regulację prądu, pętlę prędkości, pętlę pozycji, przetwarzanie enkodera i funkcje ochrony. Kontroler ruchu maszyny — sterownik PLC Mitsubishi MELSEC, dedykowany kontroler ruchu lub system strony trzeciej z wyjściem impulsowym — wysyła polecenia pozycji; MR-J2S wykonuje resztę.

Kilka aspektów platformy MR-J2S jest wartych zrozumienia dla każdego, kto uruchamia lub konserwuje sprzęt zbudowany w oparciu o nią:

Automatyczne strojenie. MR-J2S zawiera funkcję automatycznego strojenia, która szacuje stosunek inercji obciążenia i odpowiednio dostosowuje parametry wzmocnienia. Uruchomienie procedury automatycznego strojenia z podłączonym rzeczywistym obciążeniem maszyny po wymianie silnika daje zestawy parametrów dostrojonych, które odzwierciedlają rzeczywiste charakterystyki zmontowanej osi — bardziej niezawodną bazę do uruchomienia niż ręczne wprowadzanie wzmocnień.

Zarządzanie parametrami za pomocą MR Configurator. Parametry wzmacniacza są odczytywane, edytowane i tworzone kopie zapasowe za pomocą oprogramowania MR Configurator firmy Mitsubishi. Utrzymanie aktualnej kopii zapasowej parametrów dla każdej osi jest proste dzięki temu narzędziu i jest najskuteczniejszą praktyką w celu skrócenia czasu przestoju w przypadku konieczności wymiany silnika.

Specyfikacja kabla enkodera. Interfejs enkodera HC-MFS23 wykorzystuje specyficzny typ złącza i kabla dopasowany do wzmacniacza MR-J2S. Wybór kabla musi być zgodny ze specyfikacją kabla firmy Mitsubishi dla tej kombinacji silnika i wzmacniacza. Podstawienie nieokreślonych kabli wprowadza ryzyko problemów z integralnością sygnału enkodera, które są sporadyczne i trudne do zdiagnozowania.

Gdzie HC-MFS23 jest określany

Moc wyjściowa 200 watów z profilem niskiej inercji i kompaktową obudową plasuje HC-MFS23 w dobrze zdefiniowanym zakresie zastosowań. Jest to powtarzająca się specyfikacja w następujących typach sprzętu:

• Napędy osi obrotowych i liniowych jednostek typu pick-and-place
• Pozycjonowanie osi X i Y małych robotów kartezjańskich
• Precyzyjne urządzenia do dozowania i aplikacji płynów
• Osi rejestracji aplikatorów etykiet i drukarek-aplikatorów
• Narzędzia napędzane serwo na stacjach montażu elektroniki
• Napędy indeksowania i pozycjonowania kompaktowych przenośników
• Pozycjonowanie etapów wyrównywania i inspekcji sterowanych wizyjnie
• Napędy rejestracji i cięcia małych opakowań
• Obsługa komponentów półprzewodnikowych i pozycjonowanie tac
• Osi przesuwu urządzeń do nawijania i formowania cewek

Dlaczego nowy stan ma znaczenie przy pozyskiwaniu HC-MFS

Seria HC-MFS jest w eksploatacji wystarczająco długo, aby rynek zamienników zawierał jednostki w całym spektrum stanów. Zrozumienie, co każda kategoria faktycznie oznacza w praktyce:

Nowy ze starych zapasów (ta oferta): Fabrycznie zbudowany, nigdy nie zainstalowany. Łożyska z zerową liczbą godzin, enkoder w oryginalnym stanie, izolacja uzwojeń nie naruszona przez cykle termiczne pracy. Brak niepewności co do historii serwisowej. Właściwy wybór, gdy maszyna, do której trafia ten silnik, pracuje produkcyjnie, a przestoje są kosztowne.

Regenerowany: Zrekonstruowany z używanego rdzenia. Jakość jest całkowicie funkcją procesu regeneracji — w szczególności, czy łożyska zostały wymienione, czy enkoder został przetestowany i zatwierdzony, i czy jednostka została przetestowana pod kątem wydajności zgodnie ze specyfikacją przed wysyłką. Dobrze udokumentowana regeneracja z renomowanego centrum jest uzasadnioną opcją. Niedokumentowana regeneracja z nieznanego źródła nie jest.

Używany / wyciągnięty z maszyny: Usunięty z wycofanej z eksploatacji lub zezłomowanej maszyny, stan nieznany. Odpowiedni tylko wtedy, gdy nic innego nie jest dostępne, a ryzyko wczesnej awarii jest akceptowalne.

Dla każdej osi, w której koszt drugiej awarii — robocizna związana z ponowną instalacją, przestoje maszyn, utrata produkcji — przekracza różnicę cen między nowym a regenerowanym, nowy stan jest prostym wyborem ekonomicznym.

Uwagi dotyczące wymiany i instalacji

Dopasuj pełny numer części. HC-MFS23 z odpowiednim sufiksem i kodami opcji to pełna specyfikacja. Jeśli tabliczka znamionowa uszkodzonego silnika pokazuje dodatkowe znaki po podstawowym numerze modelu, te znaki definiują typ wału, konfigurację złącza lub opcję hamulca. Pozyskaj zamiennik pasujący do pełnego oznaczenia tabliczki znamionowej, a nie tylko podstawowego modelu.

Zrób kopię zapasową parametrów wzmacniacza przed demontażem uszkodzonego silnika. Parametry specyficzne dla osi przechowywane we wzmacniaczu MR-J2S — wzmocnienie pętli pozycji, wzmocnienie pętli prędkości, stałe czasowe przyspieszenia, szerokość w pozycji, limity momentu obrotowego — są ustawione dla konkretnej maszyny i osi. Zrób ich kopię zapasową za pomocą MR Configurator przed demontażem. Przywrócenie z kopii zapasowej po wymianie zajmuje minuty. Ręczne odtworzenie od zera zajmuje znacznie więcej czasu i wprowadza ryzyko błędów parametrów, które wpływają na wydajność osi.

Sprawdź kabel enkodera podczas planowanej wymiany. W maszynach, w których HC-MFS23 i jego zespół kablowy są w eksploatacji od wielu lat, izolacja kabla enkodera i styki złącza są w tym samym wieku co silnik. Proaktywna wymiana kabla podczas planowanej wymiany silnika jest tańsza i mniej uciążliwa niż kolejny przestój spowodowany awariami enkodera spowodowanymi przez kabel krótko po zainstalowaniu nowego silnika.

Przeprowadź ręczne sprawdzenie przed automatycznym działaniem. Po instalacji i przywróceniu parametrów, przesuń oś przez pełny zakres ruchu z niską prędkością. Potwierdź prawidłowy kierunek, płynny ruch i brak alarmów enkodera przed uruchomieniem jakichkolwiek cykli automatycznych. Ten krok wykrywa błędy okablowania i niedopasowania parametrów w najbezpieczniejszym możliwym trybie pracy.

FAQ

P1. Z jakim serwo-wzmacniaczem jest kompatybilny Mitsubishi HC-MFS23?

HC-MFS23 jest przeznaczony do użytku z serwo-wzmacniaczami Mitsubishi z serii MR-J2S w ramach platformy MELSERVO. Interfejs enkodera i specyfikacja złącza tego silnika są dopasowane do rodziny wzmacniaczy MR-J2S. Przed instalacją należy potwierdzić konkretny model wzmacniacza i jego moc znamionową w dokumentacji elektrycznej maszyny.

P2. Jaka jest praktyczna korzyść z zakupu nowego HC-MFS23 w porównaniu do jednostki regenerowanej?

Nowa jednostka posiada fabrycznie oryginalne łożyska, enkoder i uzwojenia bez zgromadzonych godzin pracy ani zużycia. Jednostka regenerowana jest odbudowywana z używanego rdzenia — jakość zależy od zakresu regeneracji i standardów regeneratora. W przypadku osi produkcyjnych, gdzie druga awaria spowodowałaby znaczący przestój, nowy stan eliminuje niepewność co do historii serwisowej, którą niosą jednostki regenerowane.

P3. Czy HC-MFS23 jest kompatybilny z nowszymi serwo-wzmacniaczami Mitsubishi, takimi jak serie MR-J4 lub MR-JE?

HC-MFS23 wykorzystuje interfejs enkodera dopasowany do generacji wzmacniaczy MR-J2S. Kompatybilność ze wzmacniaczami MR-J4 lub MR-JE zależy od dostępności odpowiedniej konwersji enkodera lub opcji interfejsu dla tych napędów. W przypadku maszyn, w których wzmacniacz MR-J2S jest sprawny, pozyskanie odpowiedniego HC-MFS23 dla tego wzmacniacza jest prostą ścieżką. Skonsultuj się z dokumentacją kompatybilności Mitsubishi Electric w celu konfiguracji międzygeneracyjnych.

P4. Czy wzmacniacz MR-J2S wymaga rekonfiguracji po zainstalowaniu zamiennego HC-MFS23?

Parametry specyficzne dla osi przechowywane we wzmacniaczu MR-J2S — wzmocnienia, limity, ustawienia przyspieszenia — muszą zostać przywrócone z kopii zapasowej parametrów wykonanej przed demontażem silnika. Wzmacniacz nie wypełnia tych wartości automatycznie z silnika. Po przywróceniu parametrów zaleca się uruchomienie procedury automatycznego strojenia wzmacniacza z podłączonym obciążeniem maszyny, aby potwierdzić, że ustawienia wzmocnienia są odpowiednie dla zmontowanej osi.

P5. Co należy zweryfikować przed powrotem maszyny do produkcji po wymianie silnika?

Przywróć parametry wzmacniacza z aktualnej kopii zapasowej, a następnie ręcznie przesuń oś przez pełny zakres ruchu z niską prędkością. Potwierdź prawidłowy kierunek ruchu, płynną prędkość i brak alarmów enkodera. Zweryfikuj działanie programowych limitów ruchu na obu końcach zakresu ruchu osi. Zakończ to ręczne sprawdzenie pomyślnie przed włączeniem automatycznego cyklu pracy.
