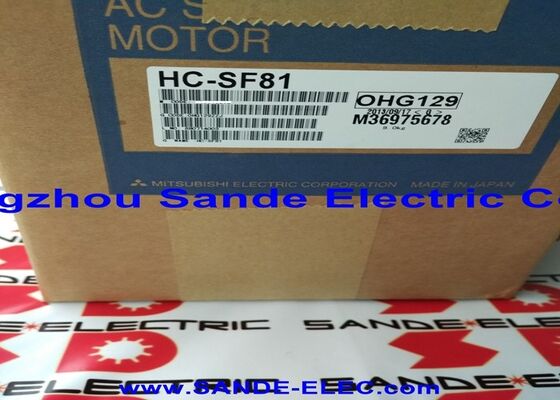

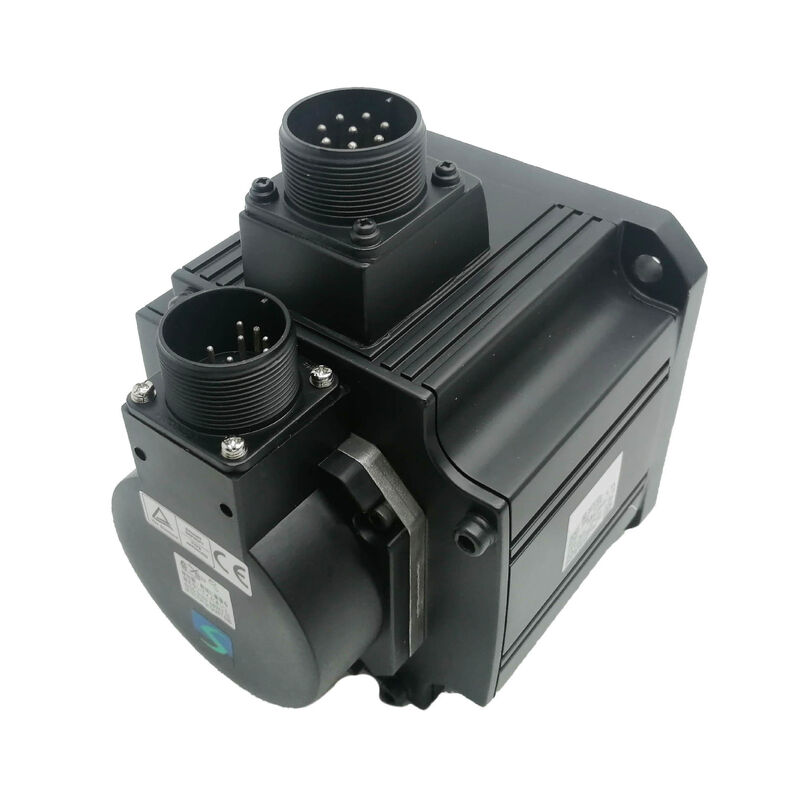

Mitsubishi HC-SF81 serwo silnik AC
HC-SF serii 850W silnik o wysokim momentu obrotowym niskiej prędkości przeznaczony do zastosowań wymagających znacznego momentu obrotowego przy umiarkowanych prędkościach obrotowych.
Zbudowany wokół momentu obrotowego, a nie prędkości
Serwomotor Mitsubishi HC-SF81 jest zaprojektowany specjalnie do dużego momentu obrotowego przy niskich prędkościach wału,co czyni go idealnym do zastosowań CNC i automatyki, w których siła obrotowa jest bardziej krytyczna niż prędkość obrotowa.
Ten silnik o mocy znamionowej 850 W dostarcza około 8,1 Nm momentu obrotowego przy 1000 obrotów na minutę, co jest znacznie wyższe niż porównywalne silniki pracujące przy 2000 lub 3000 obrotów na minutę.Wał wyjściowy posiada gładką konstrukcję cylindryczną o średnicy φ24 mm z flansą o średnicy 110 mmTen silnik bez wentylacji wykorzystuje naturalne chłodzenie konwekcyjne i nie zawiera hamulca elektromagnetycznego.
Specyfikacje techniczne
| Parametry |
Wartość |
| Wydajność nominalna |
850 W (0,85 kW) |
| Prędkość nominalna |
1,000 obr./min |
| Prędkość obrotowa |
~ 8,1 Nm |
| Prąd nominalny |
5.1 A |
| Napięcie zasilania |
3-fazowy prąd AC 107V |
| Rodzaj wału |
Gładki, prosty wał, φ24 mm |
| Środkowa średnica |
φ110 mm |
| Wielkość płaszcza |
130 × 130 mm |
| hamulce elektromagnetyczne |
Nie uwzględnione |
| Metoda chłodzenia |
Naturalna konwekcja (bez wentylacji) |
| Wyjście kablowe |
Z przodu (moc + koder) |
| Seria silników |
HC-SF (średnia inercja, średnia pojemność) |
| Kompatybilne napędy |
Seria MR-J2 |
| Temperatura pracy otoczenia |
0 do +40°C |
Zalety zastosowań przy 1000 obr./min
Prędkość obrotowa 1000 obrotów na minutę HC-SF81 zapewnia znacznie więcej momentu obrotowego na wat niż odpowiedniki o wyższej prędkości, eliminując potrzebę redukcyjnych skrzyń biegów w wielu zastosowaniach.Takie bezpośrednie połączenie zmniejsza reakcje, poprawia dynamiczną reakcję i upraszcza konserwację.
Idealne zastosowania obejmują:
- Stoły obrotowe i głowice indeksowe o wysokiej bezwładności obciążenia
- Osi zasilające poziome w ciężkich centrach obróbki
- Systemy obwijania i regulacji napięcia
- Sprzęt przenośnikowy i manipulacyjny wymagający stałego ciągnięcia przy niskich prędkościach
Kompatybilność napędu i systemu kodowania
HC-SF81 wykorzystuje analogowy koder OBA i jest specjalnie zaprojektowany do stosowania z serwo wzmacniaczami serii MR-J2. Architektura tego kodera różni się od cyfrowych koderów seryjnych stosowanych w nowszych MR-J2S,MR-J3, i wzmacniacze MR-J4, co uniemożliwia bezpośrednią wymianę nowszymi wariantami silników bez zmiany układu napędowego.
Wymogi dotyczące instalacji
W celu optymalnego zarządzania cieplnym należy zainstalować na aluminiowej płytce montażowej o wymiarach 250 × 250 × 12 mm lub równoważnej masie cieplnej.Projekt płynnego wału opiera się na sile przycisku sprzęgłowego dla przesyłu momentu obrotowego.
Częste pytania
Czym HC-SF81 różni się od HC-SFS81 lub podobnych wariantów?
Seria HC-SF wykorzystuje analogowe kodery OBA dla napędów MR-J2, podczas gdy warianty HC-SFS posiadają 17-bitowe absolutne kodery cyfrowe dla napędów MR-J2S. Nie są wymienne,i HC-SF81 działa z niższą prędkością z większym momentem obrotowym.
Czy HC-SF81 może być używany bez skrzynki biegów?
Tak, prędkość znamionowa silnika wynosząca 1000 obrotów na minutę i wysoki moment obrotowy pozwalają na bezpośrednie sprzężenie z ładunkami o umiarkowanej prędkości, zmniejszając złożoność mechaniczną i eliminując reakcję skrzyni biegów.
Czy HC-SF81 posiada hamulce?
Nie, ten wariant nie posiada hamulca elektromagnetycznego. W przypadku osi pionowych wymagających utrzymania pozycji wyłączenia, wybierz wersję wyposażoną w hamulce HC-SF81B.
Co jest współczesnym odpowiednikiem nowych konstrukcji maszyn?
Obecnym odpowiednikiem Mitsubishi jest HG-SR81 z serii MELSERVO J4, oferujący 850W mocy przy 1000 obrotów na minutę z momentem obrotowym 8,1 Nm, 22-bitowy absolutny koder,i ochrony IP67 łączone z wzmacniaczami MR-J4.
Jakie są powszechne powody niepowodzenia?
Najczęściej występuje degradacja kodera analogicznego OBA i zużycie łożyska.
Mitsubishi HC-SF81 to starszy serwomotor. Przed zamówieniem potwierdź zgodność napędu, typ wału, protokół kodera i specyfikacje montażu w stosunku do istniejącej dokumentacji maszyny.
