FRD100CA120 - Moduł / Składnik elektroniczny / Półprzewodnik FRD100CA120 FRD1OOCA12O

Sanrex FRD100CA120 | Moduł diody szybkiego powrotu — 1200V Vrrm, 100A Ifa, 1,80V spadek napięcia w kierunku przewodzenia, 16600A²s I²t, izolowana płyta bazowa DCB, izolacja 2500V

Przegląd

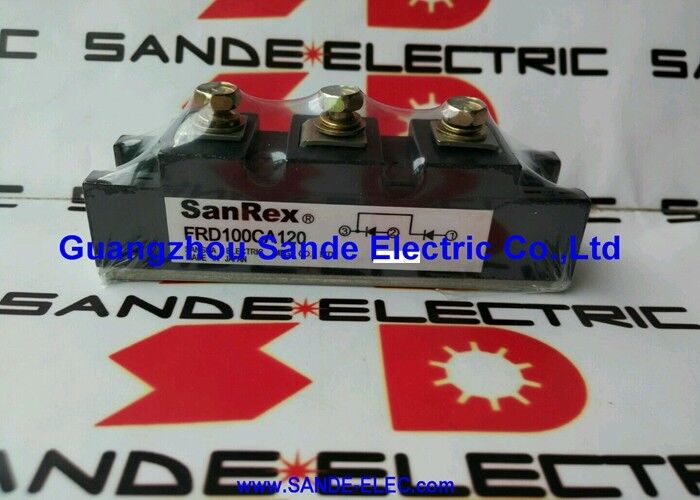

Sanrex FRD100CA120 to moduł diody szybkiego powrotu o napięciu 1200V / 100A — jedno z uznanych, wysokoprądowych modułów diodowych Sanrex przeznaczonych do energoelektroniki przemysłowej.

W obwodach konwersji mocy nie wszystkie diody są takie same. Standardowe diody prostownicze (przeznaczone do prostowania sieci 50/60 Hz) gromadzą ładunek w swoim złączu, gdy są spolaryzowane w kierunku przewodzenia, i uwalniają go jako prąd wsteczny, gdy napięcie na nich się odwraca — zjawisko to nazywa się odzyskiwaniem wstecznym.

W przypadku wolnego prostowania przy częstotliwości sieciowej, ten prąd odzyskiwania wstecznego jest krótki w stosunku do czasu cyklu i ma niewielkie praktyczne konsekwencje.

W przypadku szybkich obwodów przełączających, gdzie przyłożone napięcie odwraca się w mikrosekundach, impuls prądu wstecznego diody o wolnym odzyskiwaniu może być tak duży jak prąd przewodzenia i trwać wystarczająco długo, aby zwarzyć szynę zasilania przez przełącznik, generując niszczące skoki prądu i rozpraszając znaczną moc.

Diody szybkiego powrotu są zbudowane z różnych struktur półprzewodnikowych — zoptymalizowanych profili domieszkowania złącza, wąskich szerokości bazowych i kontrolowanych czasów życia — w celu zmniejszenia zgromadzonego ładunku i przyspieszenia procesu odzyskiwania wstecznego.

Rezultatem jest dioda, która przestaje przewodzić w kierunku wstecznym w ułamku mikrosekundy, a nie w wielu mikrosekundach.

Napięcie blokowania 1200V modułu FRD100CA120 pokrywa standardowe napięcie szyny DC link w napędach zasilanych 3-fazowym napięciem 400VAC (z prostowaną szyną około 560VDC plus margines bezpieczeństwa), a prąd znamionowy 100A plasuje go w obszarze zastosowań średniej mocy, takich jak obwody przeciwsobne i prostownicze w falownikach o zmiennej częstotliwości.

Sanrex (firma Shindengen) produkuje moduły półprzewodnikowe mocy dla automatyki przemysłowej od lat 70. XX wieku, a ich moduły diodowe serii FRD są rozpoznawane w społeczności zajmującej się konserwacją napędów serwo i falowników jako niezawodne komponenty o przewidywalnych charakterystykach elektrycznych.

FRD100CA120 pasuje do standardowych międzynarodowych obrysów obudów używanych przez Semikron, Infineon, Powerex i innych głównych producentów modułów — praktyczna zaleta w przypadku konserwacji systemu, gdy oryginalny typ modułu jest niedostępny.

Kluczowe specyfikacje

Dlaczego 1200V i 100A — Zrozumienie granic zastosowania

Napięcie znamionowe 1200V Vrrm określa maksymalne napięcie, które dioda blokuje przy polaryzacji wstecznej bez przebicia lawinowego.

W systemie 3-fazowym 400VAC, napięcie szyny DC po wyprostowaniu wynosi około 565VDC. Przy standardowym marginesie bezpieczeństwa (napięcie znamionowe urządzenia powinno być co najmniej 1,5–2x większe niż przyłożone napięcie blokowania w normalnej pracy, z dodatkowym marginesem na przepięcia), 1200V jest odpowiednią klasą napięciową dla systemów 400–480VAC.

Urządzenie 600V miałoby niewystarczający margines na przepięcia przejściowe spowodowane przełączaniem obciążenia, zwarciami silnika do ziemi i zakłóceniami sieciowymi. Urządzenie 1700V zapewnia większy margines, ale przy wyższych kosztach i zazwyczaj nieco wyższym napięciu przewodzenia.

Prąd znamionowy 100A Ifa — określony przy temperaturze obudowy Tc = 78°C — definiuje ciągły prąd przewodzenia, który moduł może obsłużyć bez przekroczenia limitu temperatury złącza. Warunek temperatury obudowy jest kluczowy: zdolność prądowa modułu diodowego zależy całkowicie od tego, jak dobrze odprowadzane jest ciepło.

Przy Tc = 78°C (temperatura obudowy wymagająca odpowiedniego zarządzania termicznego — radiator, materiał interfejsu termicznego i odpowiednie chłodzenie powietrzem lub cieczą), dioda przewodzi 100A w sposób ciągły.

Jeśli temperatura obudowy wzrośnie powyżej 78°C z powodu niewystarczającego chłodzenia, prąd znamionowy musi zostać zredukowany zgodnie z krzywą redukcji modułu.

Ifsm o wartości 2000A określa zdolność modułu do przetrwania krótkotrwałego prądu zwarciowego — na przykład rozładowania dużej banku kondensatorów DC link przez uszkodzony przełącznik w falowniku napędu. Wartość I²t (16 600 A²s) to limit absorpcji energii, który dioda może wytrzymać bez zniszczenia — używany do wyboru odpowiedniego bezpiecznika do ochrony przed nadprądem.

Technologia DCB — Co sprawia, że moduł jest niezawodny

Podłoże DCB (Direct Copper Bonded) stanowi podstawę niezawodności modułu. W module półprzewodnikowym mocy, krzemowy układ scalony generuje ciepło podczas przewodzenia, a to ciepło musi przepływać przez podłoże do płyty bazowej, a następnie do radiatora.

Każda rezystancja termiczna na tej ścieżce zwiększa temperaturę złącza przy danej dysypacji mocy.

Podłoże DCB bezpośrednio wiąże warstwy miedzi z izolatorem ceramicznym (zazwyczaj tlenkiem glinu Al₂O₃ lub azotkiem aluminium AlN) za pomocą wysokotemperaturowego procesu dyfuzyjnego, tworząc wiązanie metalurgiczne — nie lutowane, nie klejone — między miedzią a ceramiką.

To bezpośrednie wiązanie ma niższą rezystancję termiczną i lepszą odporność na zmęczenie cykliczne termiczne niż starsze podłoża ceramiczne lutowane lub klejone epoksydowo.

Gdy moduł nagrzewa się i ochładza przez wiele cykli pracy przez lata eksploatacji, podłoże DCB utrzymuje swoje połączenie termiczne, podczas gdy konstrukcje lutowane mogą rozwijać puste przestrzenie i delaminacje, które zwiększają rezystancję termiczną i ostatecznie prowadzą do przedwczesnej awarii.

Podłoże DCB zapewnia również izolację 2500V między urządzeniami półprzewodnikowymi (które pracują na potencjale szyny DC) a płytą bazową (która jest zamontowana na radiatorze, zazwyczaj na potencjale masy w systemie).

Ta izolacja pozwala na bezpośredni montaż modułu na metalowym radiatorze bez dodatkowej podkładki izolacyjnej w większości instalacji.

Zastosowania diod szybkiego powrotu w systemach napędów silnikowych

Typowe zastosowania FRD100CA120 w energoelektronice falowników o zmiennej częstotliwości i napędów serwo obejmują kilka odrębnych pozycji obwodów:

Diody przeciwsobne w mostku falownika: W trójfazowym falowniku PWM, każdy przełącznik IGBT jest sparowany z diodą przeciwsobną (antyrównoległą). Gdy IGBT wyłącza się podczas pracy PWM, indukcyjny prąd silnika nadal płynie przez diodę przeciwsobną do następnego zdarzenia przełączania.

Diody te muszą szybko odzyskiwać stan przewodzenia w kierunku przewodzenia, gdy IGBT ponownie się włącza — jeśli ich odzyskiwanie jest powolne, prąd wsteczny płynie przez IGBT przez czas trwania odzyskiwania, zwiększając straty przełączania i obciążenie IGBT.

Szybkie odzyskiwanie jest zatem podstawowym wymogiem dla diod przeciwsobnych falownika.

Przeciwsobne w stopniu podwyższającym w obwodach PFC: Aktywne układy korekcji współczynnika mocy wykorzystują topologię przetwornicy podwyższającej, w której szybka dioda w stopniu wyjściowym podwyższającym blokuje napięcie wyprostowane i przewodzi prąd cewki. Dioda przełącza się z częstotliwością przełączania przetwornicy podwyższającej — zazwyczaj 20–100 kHz — wymagając szybkiego odzyskiwania w celu zminimalizowania strat i zakłóceń EMI przewodzących.

Przeciwsobne w chopperze hamulca: W systemach napędowych z chopperem hamulca (przełącznik, który rozprasza energię hamowania w rezystorze, gdy napięcie szyny DC wzrasta), dioda przeciwsobna jest podłączona równolegle do przełącznika choppera, aby umożliwić cyrkulację prądu cewki rezystora hamowania podczas okresu wyłączenia choppera.

FAQ

P1: Jaka jest różnica między diodą szybkiego powrotu a diodą ultraszybkiego powrotu i do której kategorii należy FRD100CA120?

Rozróżnienie dotyczy głównie czasu odzyskiwania wstecznego (trr) — czasu od momentu odwrócenia prądu diody do momentu, gdy dioda całkowicie zablokuje. Diody szybkiego powrotu zazwyczaj mają wartości trr w zakresie 100–500 nanosekund, podczas gdy diody ultraszybkiego powrotu osiągają trr poniżej 100 ns.

Dokładny czas trr FRD100CA120 jest określony w karcie katalogowej Sanrex — oznaczenie serii FRD wskazuje na szybkie odzyskiwanie. Dla częstotliwości przełączania do około 20 kHz (powszechne w PWM napędów przemysłowych), diody szybkiego powrotu są zazwyczaj wystarczające.

Dla wyższych częstotliwości (powyżej 50 kHz) w przetwornicach o wysokiej wydajności, preferowane mogą być diody ultraszybkie lub Schottky SiC w celu dalszego zmniejszenia strat przełączania.

P2: Ifsm wynosi 2000A. Czy ta dioda wytrzyma zwarcie na szynie DC bez zabezpieczenia?

Nie. Ifsm (Nienaruszalny szczytowy prąd udarowy w kierunku przewodzenia) reprezentuje zdolność diody do przetrwania pojedynczego, krótkiego impulsu prądu — zazwyczaj określonego dla impulsu sinusoidalnego o połowie okresu o określonym czasie trwania (zazwyczaj 8,3 ms lub 10 ms zgodnie ze standardami IEC).

Zwarcie na szynie DC w systemie napędowym może dostarczyć trwałe prądy zwarciowe znacznie przekraczające 2000A, a wartość I²t (16 600 A²s) określa limit energii, który dioda absorbuje przed zniszczeniem.

System ochrony półprzewodników — bezpieczniki nadrzędne, detekcja nasycenia sterownika bramki IGBT lub reaktory ograniczające prąd — musi usunąć usterkę, zanim energia przepływająca przez diodę przekroczy jej znamionową wartość I²t.

Wybór bezpiecznika do ochrony diody wykorzystuje wartość I²t do wyboru bezpiecznika o niższej wartości przepuszczanej I²t niż znamionowa wartość diody.

P3: Czy FRD100CA120 jest bezpośrednim odpowiednikiem podobnych modułów od innych producentów, takich jak Semikron, Infineon lub Powerex?

Parametry elektryczne FRD100CA120 (1200V, 100A, napięcie przewodzenia 1,80V) oraz standardowy obrys obudowy z szerokością bazową 34 mm są zgodne ze standardową międzynarodową obudową używaną przez moduły Semikron (np. SKE100/16), Infineon (DD100N12K) i Powerex w tej samej klasie znamionowej.

Wymiary mechaniczne montażu i pozycje zacisków w tej standardowej obudowie są zazwyczaj spójne między producentami, co ułatwia zamianę krzyżową.

Jednakże, parametry elektryczne — w szczególności czas odzyskiwania wstecznego (trr), ładunek odzyskiwania (Qrr) i rezystancja termiczna złącze-obudowa (Rth(j-c)) — powinny być porównane między oryginalną specyfikacją a modułem zamiennym, aby potwierdzić zgodność w konkretnym obwodzie aplikacyjnym.

Moduły różnych producentów w tej samej klasie znamionowej mogą mieć różne charakterystyki dynamiczne.

P4: Jak należy zamontować moduł FRD100CA120, aby osiągnąć znamionową zdolność prądową?

Znamionowy prąd 100A przy Tc = 78°C wymaga, aby temperatura płyty bazowej modułu była utrzymywana na poziomie lub poniżej 78°C w warunkach pracy z pełnym obciążeniem.

Osiągnięcie tego wymaga: materiału interfejsu termicznego (smar termiczny lub wycięta podkładka termiczna) między płytą bazową modułu a radiatorem, aby zminimalizować kontaktową rezystancję termiczną; odpowiedniej rezystancji termicznej radiatora dla całkowitej dysypacji mocy (przy prądzie przewodzenia 100A z Vfm = 1,80V, strata przewodzenia wynosi około 180W); oraz wystarczającego przepływu powietrza nad żeberkami radiatora.

Śruby montażowe powinny być dokręcone z momentem obrotowym określonym w karcie katalogowej Sanrex, aby zapewnić równomierne ciśnienie kontaktu termicznego bez uszkodzenia ceramicznego podłoża modułu.

P5: Karta katalogowa podaje I²t 16 600A²s. Jak ta wartość jest używana w praktyce?

I²t (całka kwadratu prądu względem czasu) to energia cieplna, którą złącze krzemowe diody absorbuje podczas zdarzenia nadprądowego. Bezpieczniki są oceniane z maksymalną przepuszczaną wartością I²t — energią, którą przepuszczają podczas czasu zadziałania.

Aby dioda przetrwała usterkę usuwaną przez jej nadrzędny bezpiecznik, wartość przepuszczanej I²t bezpiecznika musi być mniejsza niż znamionowa wartość I²t diody wynosząca 16 600 A²s.

Tabele wyboru bezpieczników w katalogach producentów podają wartości przepuszczanej I²t dla różnych znamionowych prądów bezpieczników i poziomów prądu zwarciowego, co pozwala inżynierowi ochrony zweryfikować, czy wybrany bezpiecznik chroni diodę.

Bezpiecznik o wartości I²t większej niż 16 600 A²s przepuściłby wystarczającą ilość energii przez diodę podczas zadziałania, aby ją zniszczyć, zanim obwód się otworzy.
