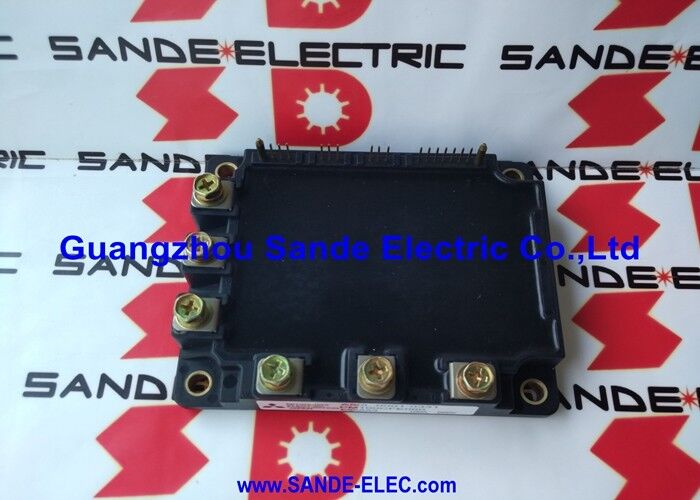

Moduł IGBT dużej mocy Fanuc A50L00010304 6MBP50NA060 OEM

A50L-0001-0304 | Blok zasilania FANUC Fuji IGBT — 50 A / 600 V / 6MBP50RA060-01 / Seria RA IPM / Zapasowy serwonapęd CNC

A50L-0001-0304 — IPM serii RA 50A w napędach FANUC

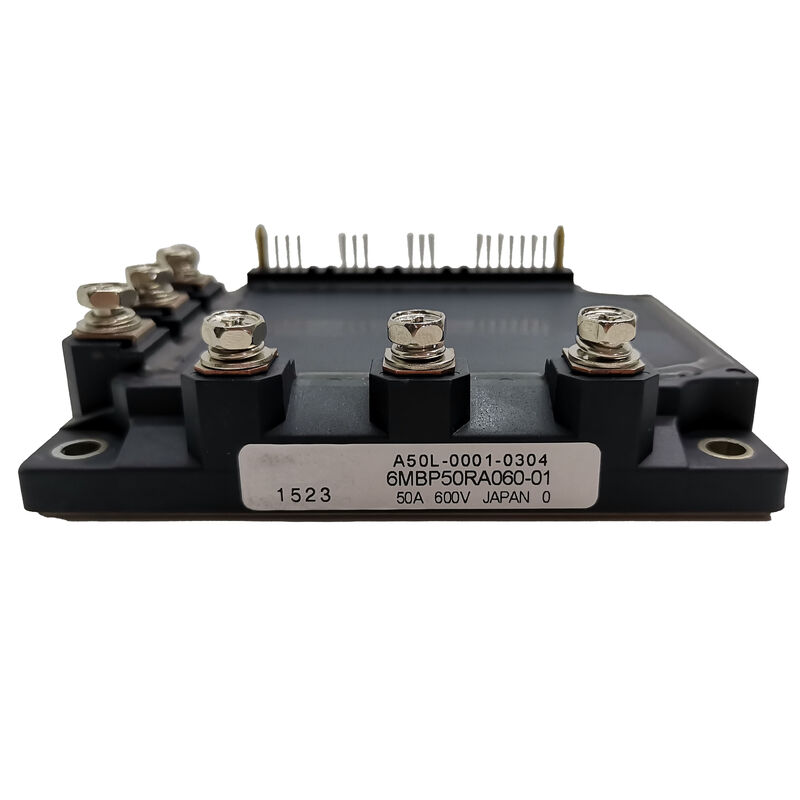

A50L-0001-0304 to oznaczenie firmy FANUC dla Fuji Electric 6MBP50RA060-01 — inteligentnego modułu zasilania pierwszej generacji serii RA przy 50 A i 600 V. Służy jako element przełączający moc w serwonapędach AC i wzmacniaczach wrzecionowych FANUC, gdzie tworzy trójfazowy mostek falownika przetwarzający szynę DC na prąd silnika o zmiennej częstotliwości.

Układ 6MBP50RA060-01 wykorzystuje sześciopak firmy Fuji — sześć tranzystorów IGBT i sześć diod gaszących tworzących kompletny mostek trójfazowy w pojedynczej obudowie do montażu panelowego. Oznaczenie RA identyfikuje go jako IPM pierwszej generacji serii RA firmy Fuji, który został później zastąpiony przez warianty serii RA drugiej i trzeciej generacji RTA i RTF.

Kluczowe dane techniczne

A50L-0001-0304 vs A50L-0001-0327 — powiązana rodzina 50A

Dwa produkty FANUC z serii A50L mają tę samą klasę znamionową 50 A / 600 V, ale wykorzystują różne generacje modułów Fuji:

Obydwa obsługują pozycje 50 A w napędach FANUC, ale nie są wymienne — różne formaty fizyczne, układy złączy i wymiary mechaniczne. Sprawdź na podstawie konkretnej dokumentacji konserwacyjnej napędu FANUC, który numer części ma zastosowanie.

Aplikacje

Serwowzmacniacze FANUC AC:Alpha i powiązane serwowzmacniacze FANUC wykorzystujące moduły IPM klasy 50A do osi wymagających momentu obrotowego średniego zakresu — napędy osi centrów obróbczych, napędy prowadnic krzyżowych i głowic rewolwerowych centrów tokarskich oraz napędy głowic kół szlifierek.

Wzmacniacze wrzecionowe FANUC AC:Napędy wrzecionowe prądu przemiennego w klasie średniej mocy – wrzeciona centrów obróbczych w zakresie 3,7–7,5kW przy zasilaniu 200V lub proporcjonalnie większej mocy przy 400V.

Układy napędowe obrabiarek CNC:Pełna gama urządzeń CNC firmy FANUC wykorzystująca specyfikację modułu A50L-0001-0304 — od centrów obróbczych i tokarskich po szlifierki i sprzęt EDM.

Serwonapędy robotów przemysłowych:Serwonapędy robotów FANUC wykorzystujące tę samą klasę bloków mocy IPM do napędów osi przegubowych w robotach o średnim udźwigu.

Często zadawane pytania

P1: Jaki alarm FANUC wskazuje, że A50L-0001-0304 wymaga wymiany?

Alarm 12 napędu FANUC (lub warianty specyficzne dla osi 12.1, 12.2) wskazuje błąd IPM lub modułu mocy — generowany, gdy zadziała wewnętrzne zabezpieczenie modułu lub płyta sterująca przemiennika wykryje błąd sprzętowy stopnia mocy. Zanim potępisz A50L-0001-0304, sprawdź rezystancję izolacji silnika i ciągłość kabla wyjściowego — awarie silnika lub okablowania mogą wywołać identyczne alarmy.

P2: Jaka jest różnica pomiędzy serią RA (A50L-0001-0304) a późniejszymi wariantami serii RA?

Seria RA (6MBP50RA060-01) to pierwsza generacja Fuji RA IPM. Późniejsze warianty — RH (6MBP50RH060-01 dla wariantu z przyrostkiem #S), serie RTA i RTF — zawierały zaktualizowane układy IGBT z niższymi stratami przełączania i ulepszonymi funkcjami zabezpieczającymi przy zachowaniu tych samych wymiarów obudowy i interfejsu. Różne oznaczenia przyrostków (#S, #S2 itd.) w numerach części FANUC określają, która generacja modułów Fuji jest dostarczana. Sprawdź dokładny przyrostek z dokumentacji napędu.

P3: Jak A50L-0001-0304 (50A) wypada w porównaniu z A50L-0001-0305 (75A) w zakresie wyboru napędu FANUC?

A50L-0001-0304 (Fuji 6MBP50RA060-01) to 50A — dla pozycji serwomechanizmu i wrzeciona o niższej mocy. A50L-0001-0305 (Fuji 7MBP75RA060-01) to 75A w formacie 7-paku, zawierającym zintegrowany IGBT hamulca — dla pozycji wrzeciona i serwomechanizmu o większej mocy. Nigdy nie zastępuj bieżących klas; moduł o wyższym prądzie nie zapewnia dodatkowej korzyści w zakresie wydajności w pozycji napędu o niższym prądzie, a interfejsy PCB i konstrukcje termiczne są dopasowane do konkretnej specyfikacji modułu.

P4: Jakie wymagania dotyczące interfejsu termicznego mają zastosowanie do montażu panelowego A50L-0001-0304?

Płyta podstawy modułu styka się z wewnętrznym radiatorem jednostki napędowej. Przed montażem oczyść powierzchnię stykową i nałóż pastę termoprzewodzącą. Należy używać elementów mocujących dokręconych zgodnie ze specyfikacją instrukcji serwisowej napędu FANUC. Przy ciągłym obciążeniu serwonapędu wynoszącym 50 A, główną przyczyną przedwczesnej awarii modułu IPM jest niewystarczający kontakt termiczny — budżet temperatury złącza modułu zależy od osiągnięcia znamionowej rezystancji termicznej radiatora do obudowy.
