MODUŁ FANUC A76L-0300-0077 A76L03000077 A76L-00300-0077

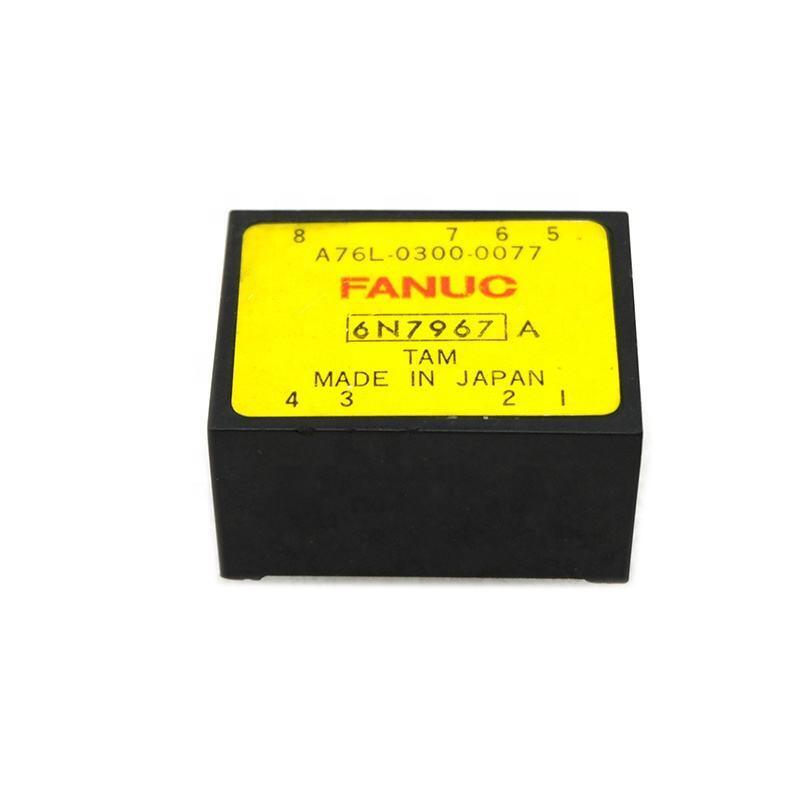

A76L-0300-0077 FANUC Moduł wzmacniacza izolacyjnego

Wzmacniacz izolacyjny

A76L-0300-0077 to uszczelniony moduł wzmacniacza izolacyjnego dla serwo napędu FANUC i systemów CNCKomponent zamontowany na płytce PCB, który zapewnia izolację galwaniczną między obwodami wysokonapięciowymi napędu serwo napędu a elektroniką sterowania niskim napięciem.

W serwowzmacniaczu FANUC silnik działa z prądu stałego 280 ⋅ 680 V pochodzącego z zasilania sieciowego. Measuring motor current and bus voltage at the power stage requires bringing a signal from the high-voltage domain into the low-voltage control domain — isolation amplifiers perform this signal transfer while maintaining a barrier that prevents high voltages from reaching the sensitive control electronics.

Kluczowe informacje o produkcie

Montaż PCB Integracja z elektroniką napędową

The PCB mount format means the A76L-0300-0077 solders or press-fits directly onto the servo amplifier's control board — it is an internal component of the drive's signal chain rather than a separately wired unit:

Z wyłączeniem:Szpilki modułu wstawiają się do PCB, łącząc jego wejściowe (strona wysokiego napięcia) i wyjściowe (strona niskiego napięcia) końce z odpowiednimi węzłami obwodu na PCB napędu.

Kompaktny odcisk:Niewielki odcisk śladów układu zamkniętego (potwierdzony przez jego masę 0,07 funtów) pasuje do gęstości komponentów deski sterującej napędem serwowym.

Brak zewnętrznego okablowania:Integracja PCB eliminuje oddzielne przewody kablowe, które byłyby wymagane dla wzmacniacza izolacyjnego zamontowanego w panelu reducing the number of connection points that could fail over time.

Wnioski

Utrzymanie wzmacniacza serwo FANUC:W przypadku serwo wzmacniacza FANUC występują błędy oddziaływania prądu przerywanego (intermitent current feedback errors) nieprawidłowe odczyty prądu, drift serwo tuningu lub niewyjaśnione kody alarmowe związane z pomiarem prądu.Wzmacniacz izolacyjny A76L-0300-0077 jest zidentyfikowany jako komponent dostarczający sygnał czujnika prąduZastąpienie przywraca stabilny, dokładny prąd.

Naprawa płyty napędowej FANUC:Naprawa serwo napędu na poziomie płyt PCB wymaga wymiany modułu wzmacniacza izolacyjnego. Komponent A76L-0300-0077 jest specyfikowany przez FANUC do tej pozycji.

Częste pytania

P1: Jakie objawy wskazują na awarię wzmacniacza izolacyjnego A76L-0300-0077 w serwo-systemie FANUC?

Nieprawidłowy wzmacniacz izolacyjny powoduje nieprawidłowe lub nieregularne oddziaływanie prądu, które pojawia się w postaci niestabilności serwostytu, nieoczekiwanych alarmów nadprądu przy normalnych obciążeniach,odczyty prądu asymetrycznego między fazamiObjawy te wynikają raczej z pogorszonego sygnału wyjściowego wzmacniacza izolacyjnego niż z awarii etapu zasilania lub silnika.

P2: Czy A76L-0300-0077 można wymienić na poziomie komponentów, czy wymaga całkowitej wymiany płyty?

A76L-0300-0077 to moduł zamontowany na płytce węglowej ▌może być wymieniony na poziomie części przez technika posiadającego umiejętności lutowania płytek węglowych i mającego dostęp do odpowiedniej dokumentacji serwisowej FANUC.Naprawa na poziomie deski uniknie kosztów wymiany całej deski sterującej wzmacniacza serwoPrzed wymianą należy potwierdzić identyfikację szpilki i orientację montażu pod kątem oznaczeń na tablicy lub dokumentacji serwisowej.

P3: Jaka jest specyfikacja napięcia izolacyjnego dla wzmacniaczy izolacyjnych tej klasy?

Moduły wzmacniaczy izolacji przemysłowej stosowane w zastosowaniach serwo napędowych zazwyczaj zapewniają 1500 ̊3,000V napięcie izolacyjne pomiędzy wejściem a wyjściem ‡ wystarczające do wytrzymania napięcia przycisku prądu stałego standardowych serwo napędów przemysłowych (280~680V prądu stałego) przy znacznym marginesie bezpieczeństwaSpecyficzne napięcie izolacyjne A76L-0300-0077 potwierdza dokumentacja FANUC; musi spełniać lub przekraczać maksymalne napięcie przycisku prądu stałego napędu oraz wymagany margines bezpieczeństwa.

P4: Czy istnieje wiele wariantów A76L-0300-0077 dla różnych typów napędów FANUC?

Tak FANUC serii A76L-0300 zawiera wiele numerów części (0077, 0102, 0133, 0164, 0186, itp.Każdy z nich określa konkretną konfigurację wzmacniacza izolacyjnego dla określonej pozycji deski napędowej FANUC.Warianty mogą różnić się wzrostem, zasięgiem sygnału, wyciągiem złącza lub formatem pakietu.Zawsze dopasowuj numer części A76L do konkretnej pozycji tablicy potwierdzonej w dokumentacji serwisowej FANUC nie zastępuj innej wersji A76L bez sprawdzenia zgodności.
