Tranzystor mocy OEM MITSUBISHI PM100CFE060 A50L-0001-0331

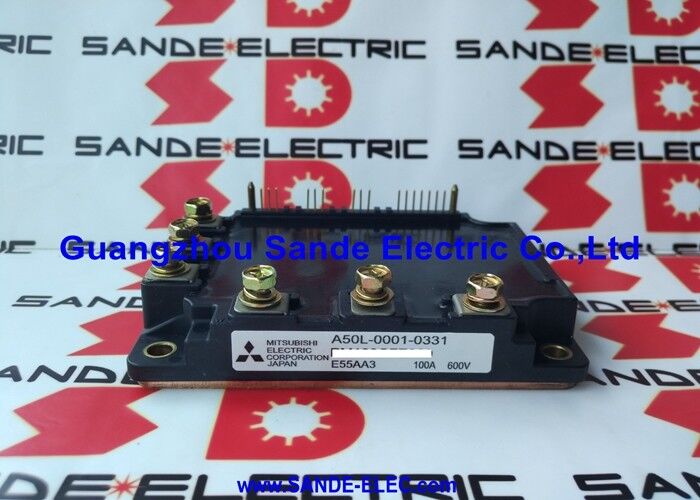

A50L-0001-0331 FANUC Moduł tranzystorowy 100A / 600V / CNC serwo i napęd wrotny

Moduł przełącznika mocy 100A dla układów napędowych FANUC

A50L-0001-0331 to 100A, 600V moduł tranzystorowy dla systemów napędowych FANUC CNC element przełącznika mocy w etapie falownika napędu.ten moduł zajmuje wyższy zakres modułów napędowych FANUC serii A50L, obejmujące pozycje napędu wrzutowego i serwowy wymagające większej przepustowości prądu niż moduły klasy 50A i 75A stosowane w mniejszych konfiguracjach napędu.

FANUC A50L-series transistor modules house the power switching semiconductor — IGBT or transistor array — that converts the drive's DC bus to the variable-frequency three-phase output driving the AC motorModuł jest umieszczony wewnątrz podwozia napędu, zamontowany na wewnętrznym radiatorze i podłączony do deski sygnałowej napędu za pośrednictwem jego interfejsu sterowania.

Kluczowe informacje o produkcie

Rola power stage w architekturze napędu FANUC

Moduł tranzystorowy A50L-0001-0331 znajduje się na granicy konwersji mocy w napędzie FANUC:

Otrzymuje:Sygnały przełączania PWM z deski sterującej napędu - polecenia bramki na poziomie logicznym, które określają, które tranzystory włączają się i wyłączają w dowolnym momencie.

Wyniki:Zmienna częstotliwość, zmienne napięcie trójfazowe prądy prądu przemiennego do silnika, wynik przekształcenia wzoru PWM deski sterującej w rzeczywisty prąd silnika.

Połączenie z autobusem prądu stałego:Zestaw zasilający modułu łączy się z wewnętrznym przyciskiem prądu stałego napędu (około 280 V z 200 V prądu przemiennego lub 540 V z 400 V prądu przemiennego) oraz z zestawami wyjściowymi silnika.

Wykrycie usterki:Obwody zabezpieczające w modułach (nadprądem, nadtemperaturą) generują sygnały awarii z powrotem do deski sterującej, co powoduje uruchomienie alarmów napędowych, które ostrzegają operatora CNC.

Wnioski

Centrum obróbki CNC:Wysokiej mocy napędy węzłowe i osiowe w pionowych centrach obróbki, horyzontalnych centrach obróbki i 5-osiowych centrach obróbki wyposażonych w układy napędowe FANUC.

Centrum obrotowe CNC:Napędy węglowe do wielkosztownych przetworników CNC i centrów obróbki gdzie wymagania mocy węglowej przekraczają możliwości modułu 75A.

Maszyny szlifowe CNC:Napędy węzła głowicy koła na maszynach do szlifowania cylindrycznego i powierzchniowego w klasie wysokiej mocy.

Roboty przemysłowe:sterowniki robotów FANUC wykorzystujące serwo napędy klasy 100A dla głównych osi robotów o dużym ładunku użytkowym.

Elektrotechniczne urządzenia do obróbki drutu CNC i elektrotechniczne urządzenia do obróbki ścieków:Systemy napędowe o dużej mocy dla maszyn EDM z wykorzystaniem systemów napędowych FANUC w klasie wyższej mocy.

Częste pytania

P1: Jakie alarmy napędowe FANUC wskazują na awarię modułu tranzystorowego A50L-0001-0331?

Alarm FANUC 12 (wynik modułu zasilania/przejrzysty prąd) jest głównym wskaźnikiem, który pojawia się przy uruchomieniu napędu, gdy uruchamia się wewnętrzną ochronę modułu,lub podczas pracy w warunkach nienormalnego obciążeniaA50L-0001-0331 jest prawdopodobną przyczyną, gdy kontrola silnika i okablowania przechodzi, ale alarm utrzymuje się.

P2: Jak A50L-0001-0331 (100A) odnosi się do innych modułów A50L w klasie 600V?

Seria A50L-0001 obejmuje wiele klas prądu: 50A (A50L-0001-0304), 75A (A50L-0001-0305) i wyższe warianty prądu, w tym 100A A50L-0001-0331.Moduły nie są wymienne każdy jest dopasowany do wymogów określonej jednostki napędowej w zakresie mocyZawsze potwierdzaj prawidłowy moduł z dokumentacji konserwacyjnej napędu.

P3: Czy A50L-0001-0331 można wymienić podczas pracy napędowej?

Po odłączeniu zasilania od sieci elektrycznejsprawdzić, czy kondensatory prądu stałego napędu są całkowicie rozładowane (poniżej 50 V) przed wejściem do etapu zasilaniaPo usunięciu sieci elektrycznej 600V prądu stałego utrzymuje śmiertelne napięcie przez kilka minut.

P4: Jakie przygotowanie termiczne jest wymagane przy montażu A50L-0001-0331?

Wyczyść powierzchnię styku z osłoną i równomiernie nałożyć na płytę podstawy modułu świeże mieszaniny interfejsu termicznego.Przy 100A ciągłym działaniu, prawidłowe przygotowanie termiczne jest kluczowe nieodpowiedni kontakt z ciepłoodporem znacząco skraca żywotność modułu.
