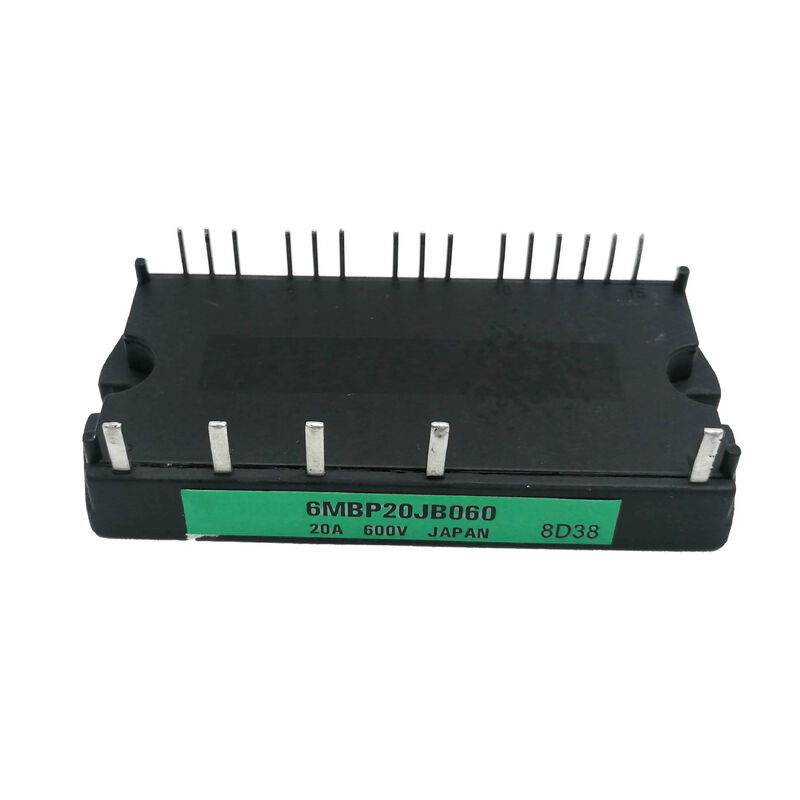

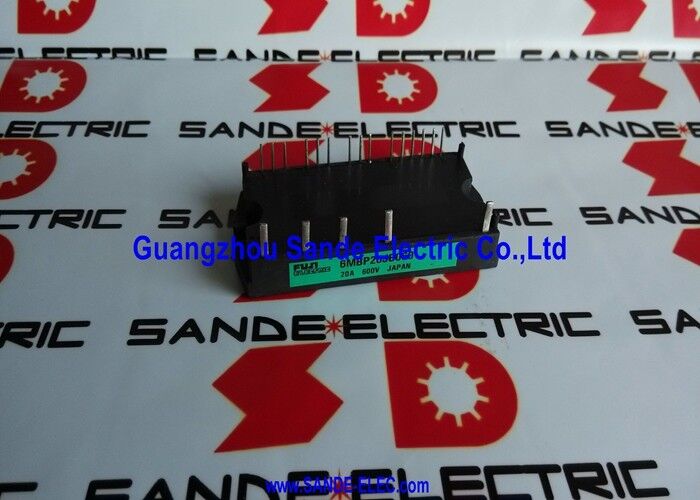

Moduł FUJI IGBT 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

6MBP20JB-060 | Mały moduł IPM Fuji Electric — 20 A / 600 V / 6 szt. / IGBT 7. generacji / Wbudowane zabezpieczenie

Mały IPM przy 20 A — trójfazowy rdzeń napędu o małej mocy

6MBP20JB-060 to mały inteligentny moduł zasilania firmy Fuji Electric — kompaktowy, niskoprądowy członek rodziny 6MBP IPM przy 20 A i 600 V. Tam, gdzie warianty o wyższym prądzie (100 A, 150 A) obsługują przemysłowe napędy silnikowe w zakresie kilowatów, mały IPM 20 A jest przeznaczony dla mniejszych zastosowań napędowych: kompaktowych systemów serwo, napędów silników urządzeń, pomp i wentylatorów małej mocy oraz projektów falowników o ograniczonej przestrzeni.

„Mały” w „Mały IPM” oznacza kompaktowy format obudowy P633A — fizycznie mniejszy niż standardowa obudowa 6 MBP używana przy wyższych wartościach znamionowych prądu. Pomimo zmniejszonych rozmiarów, 6MBP20JB-060 zachowuje pełny zestaw funkcji inteligentnego modułu mocy: sześć tranzystorów IGBT tworzących kompletny mostek trójfazowy, zintegrowaną elektronikę napędu bramki i wielofunkcyjne zabezpieczenie.

Kluczowe dane techniczne

Wbudowana ochrona — cztery funkcje w jednym module

Zabezpieczenie nadprądowe (OC):Wykrywa nadmierny prąd kolektora i wyłącza bramki IGBT w ramach znamionowego czasu wytrzymywania zwarcia modułu. Chroni przed zwarciami uzwojeń silnika, błędami okablowania wyjściowego i błędami napędu PWM.

Blokada podnapięciowa (UV):Monitoruje napięcie zasilania napędu bramy. Jeżeli zasilanie spadnie poniżej minimalnego progu zapewniającego niezawodne przełączanie IGBT, moduł automatycznie blokuje wyjście bramki, zapobiegając destrukcyjnemu działaniu częściowego włączenia.

Zabezpieczenie przed przegrzaniem (OT):Funkcja zabezpieczenia termicznego wyłącza moduł, gdy temperatura złącza przekroczy próg, co zapobiega trwałemu uszkodzeniu na skutek niewystarczającego chłodzenia lub długotrwałego przeciążenia.

Wyjście czujnika temperatury:Oddzielny analogowy sygnał wyjściowy temperatury pozwala sterownikowi głównemu monitorować stan cieplny modułu w czasie rzeczywistym, umożliwiając systemowi napędowemu proaktywną redukcję prądu wyjściowego lub częstotliwości PWM przed osiągnięciem progu zabezpieczenia.

Aplikacje

Małe serwonapędy:Kompaktowe serwowzmacniacze do akcesoriów robotów, precyzyjnych stopni pozycjonowania i napędów osi obrabiarek przy niższych poziomach mocy – gdzie napięcie znamionowe 20 A / 600 V i kompaktowa obudowa P633A umożliwiają projektowanie serwonapędów zajmujących mało miejsca.

Falowniki pomp i wentylatorów:Małe pompy przemysłowe, napędy wentylatorów HVAC i sterowniki wentylatorów systemów chłodzenia w klasie poniżej 5 kW — gdzie kompaktowy IPM upraszcza konstrukcję falownika dzięki zintegrowanemu napędowi bramki i zabezpieczeniom.

Napędy silnikowe urządzeń:Falowniki silników pralek, napędy sprężarek klimatyzatorów i sterowniki silników lodówek — klasa 600 V / 20 A służy jako główny element przełączający w falownikach urządzeń gospodarstwa domowego.

Osie automatyki przemysłowej:Napędy osi małej mocy w wieloosiowych urządzeniach automatyki, systemach pozycjonowania przenośników i napędach małych maszyn montażowych.

Mikroinwertery energii odnawialnej:Małe projekty mikroinwerterów fotowoltaicznych przekształcających moc wyjściową prądu stałego pojedynczego panelu słonecznego na prąd przemienny o częstotliwości sieciowej.

Często zadawane pytania

P1: Czym 6MBP20JB-060 „Small IPM” różni się od standardowych modułów 6MBP przy wyższych prądach?

Oznaczenie „Mały IPM” identyfikuje kompaktową obudowę P633A — fizycznie mniejszą niż standardowa obudowa 6MBP stosowana przy prądzie 50A i większym. Pod względem elektrycznym obowiązują te same zintegrowane funkcje napędu bramki i zabezpieczenia — różnica polega na rozmiarze obudowy i klasie prądowej (20 A dla zastosowań kompaktowych w porównaniu z 50 A+ dla większych napędów). Mniejsza obudowa wymaga starannego układu PCB, aby poradzić sobie z rozpraszaniem ciepła na mniejszej powierzchni.

P2: Jaką częstotliwość nośną PWM obsługuje 6MBP20JB-060?

Moduły IPM Fuji siódmej generacji w klasie 20A obsługują częstotliwości nośne PWM do 15–20 kHz, umożliwiając cichszą pracę silnika (powyżej częstotliwości słyszalnej) i dokładniejszą kontrolę tętnienia prądu. Wyższa częstotliwość nośna zwiększa straty przełączania; potwierdzić, że konstrukcja termiczna jest w stanie obsłużyć zwiększone rozpraszanie mocy przy wybranej częstotliwości nośnej. Większość zastosowań związanych z napędami małych silników wykorzystuje częstotliwość nośną 8–16 kHz w przypadku IPM serii JB.

P3: Jakiego zasilania napędu bramy wymaga 6MBP20JB-060?

Mały IPM serii JB wymaga rozdzielonego zasilania napędu bramki — dodatnie zasilanie do włączania IGBT i ujemne zasilanie do wyłączania i aktywnego zacisku. Typowe zasilanie bramki wynosi +15 V / -8 V do -10 V. Dokładny zakres napięcia zasilania został potwierdzony w instrukcji aplikacji 6MBP20JB-060. Praca poza określonym zakresem grozi pogorszeniem wydajności napędu bramy lub wyzwoleniem blokady UV.

P4: Jaka jest procedura resetowania błędu dla 6MBP20JB-060 po zdarzeniu ochronnym?

Po aktywowaniu zabezpieczenia IPM (OC, UV lub OT) pin wyjściowy błędu wskazuje stan błędu. Aby zresetować: najpierw usuń przyczynę awarii (usuń przyczynę przetężenia, przywróć napięcie zasilania bramki lub poczekaj, aż moduł ostygnie poniżej progu). Następnie zastosuj impuls resetujący — zazwyczaj krótka zmiana stanu niskiego na wysoki na wejściu resetowania błędu — aby ponownie włączyć wyjście napędu bramki. Usterki nie można usunąć samym wejściem PWM; wymagane jest pozytywne działanie resetujące.
