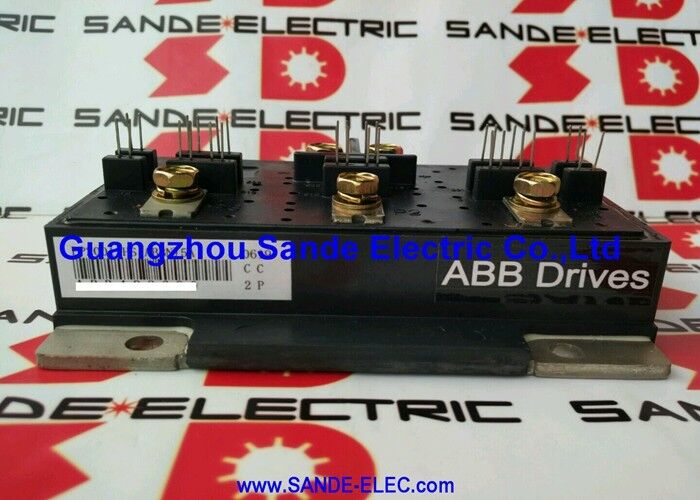

PP20012HS — Moduł mocy ABB w klasie 200A/1200V

PP20012HS to moduł mocy IGBT firmy ABB o parametrach znamionowych 200 A i 1200 V — moduł klasy średniej i wysokiej mocy w asortymencie modułów mocy ABB. ABB projektuje i produkuje moduły półprzewodnikowe mocy do własnych linii przemysłowych napędów i przetwornic, przy czym moduły takie jak PP20012HS służą jako elementy przełączające w przemysłowych napędach silników, przetwornicach mocy i sprzęcie do konwersji energii.

Oznaczenie „HS” identyfikuje charakterystykę przełączania o dużej szybkości — warianty modułów IGBT zoptymalizowane do zastosowań, w których priorytetem jest prędkość przełączania w stosunku do maksymalnego napięcia stanu włączenia, umożliwiając wyższe częstotliwości nośne PWM przy akceptowalnych stratach przełączania.

Kluczowe informacje o produkcie

Wysoka prędkość (HS) — zoptymalizowana pod kątem zastosowań PWM

Oznaczenie „HS” (High Speed) identyfikuje PP20012HS jako moduł IGBT zoptymalizowany pod kątem szybkiego przełączania:

Szybki czas wyłączenia:Szybkie tranzystory IGBT mają skróconą żywotność nośnika, umożliwiając szybsze wyłączanie – redukując czas opadania (tf), a tym samym energię strat przełączania na cykl.

Możliwość wyższej częstotliwości nośnej:Szybsze przełączanie pozwala na wyższe częstotliwości PWM – zwykle 4–16 kHz w napędach silnikowych – bez nadmiernych strat przełączania. Wyższe częstotliwości nośne zapewniają cichszą pracę silnika i lepszą kontrolę tętnienia prądu.

Zredukowane straty przełączania na cykl:Chociaż VCE(sat) w szybkich tranzystorach IGBT jest zazwyczaj nieco wyższe niż w wariantach o standardowej prędkości przy tym samym prądzie znamionowym, niższa energia przełączania na cykl oznacza, że ​​całkowite straty są niższe przy wyższych częstotliwościach, w których stosowane są tranzystory HS IGBT.

Aplikacje

Przemysłowe przemienniki częstotliwości:Napędy silnikowe do pomp, wentylatorów, sprężarek, przenośników i ogólnych maszyn przemysłowych w klasie 30–90 kW z zasilania 400 V – wartość znamionowa 200 A bezpośrednio obejmuje tę klasę.

Systemy napędów CNC i serwo:Serwowzmacniacze i napędy wrzecion w obrabiarkach CNC wymagające precyzyjnej kontroli momentu obrotowego i prędkości — szybkie przełączanie umożliwia dużą przepustowość pętli prądowej w celu zapewnienia responsywnej wydajności serwomechanizmu.

Stopnie falownika UPS:Stopnie falownika do przemysłowego i komercyjnego zasilacza bezprzerwowego — gdzie klasa 1200 V i prąd znamionowy 200 A obsługują systemy UPS średniej mocy.

Falowniki fotowoltaiczne:Podłączane do sieci systemy inwerterów fotowoltaicznych w klasie komercyjnych dachów i małych obiektach użyteczności publicznej — klasa 200 A/1200 V obejmuje stopnie inwertera do komercyjnych instalacji fotowoltaicznych.

Ogrzewanie indukcyjne:Falowniki do nagrzewania indukcyjnego średniej częstotliwości do przemysłowych urządzeń do obróbki cieplnej, kucia i hartowania powierzchniowego – gdzie szybkie przełączanie IGBT obsługuje wymagane częstotliwości robocze 20–50 kHz.

Często zadawane pytania

P1: Jaka jest kluczowa różnica między modułami IGBT o dużej szybkości (HS) i modułami IGBT o standardowej prędkości tej samej klasy prądowej?

Moduły High Speed ​​charakteryzują się krótszym czasem przełączania (niższy tf) i niższą energią przełączania na cykl — umożliwiając wyższe częstotliwości nośne PWM przy możliwych do opanowania stratach. Moduły o standardowej prędkości mają niższą wartość VCE(sat) — jest to lepsze w zastosowaniach działających na niższych częstotliwościach, gdzie dominują straty przewodzenia. Wybierz HS dla napędów PWM o wysokiej częstotliwości (powyżej 4 kHz) i standard dla zastosowań z niższą częstotliwością lub kontrolą fazy.

P2: Jak wartość znamionowa 200 A przekłada się na moc napędu silnika przy zasilaniu 400 V AC?

Z trójfazowego zasilania 400 V AC, szyna DC wynosi około 540 V. Przy prądzie silnika 200 A maksymalna moc wyjściowa wynosi w przybliżeniu: P ≈ √3 × 400 V × 200 A × PF ≈ 110–130 kW przy współczynniku mocy jedności. Rzeczywista znamionowa moc wyjściowa napędu zależy od czynników obniżających parametry znamionowe; większość napędów klasy 200A ma moc znamionową w zakresie 90–110 kW.

P3: Jakie przygotowanie radiatora dotyczy montażu PP20012HS?

Oczyść powierzchnię montażową radiatora, aby usunąć zanieczyszczenia i starą pastę termoprzewodzącą. Nałóż równomiernie nową pastę termoprzewodzącą na płytę podstawy modułu. Dokręcić śruby mocujące zgodnie z wartością określoną przez ABB — niewystarczający moment dokręcania zwiększa opór cieplny; nadmierny moment obrotowy grozi uszkodzeniem płyty podstawy. Przed uruchomieniem sprawdzić, czy rezystancja termiczna radiatora jest odpowiednia dla prądu roboczego 200 A i temperatury otoczenia.

P4: Jakie środki ostrożności obowiązują przed wymianą PP20012HS?

Odizoluj napęd od zasilania sieciowego. Poczekaj, aż kondensatory szyny DC całkowicie się rozładują — przed uzyskaniem dostępu do elementów wewnętrznych sprawdź, czy napięcie szyny jest niższe niż 50 V. Szyna 1200 V DC utrzymuje przez kilka minut śmiertelne napięcie po odłączeniu od sieci. Postępuj zgodnie z procedurą rozładowywania podaną w instrukcji konserwacji przemiennika częstotliwości i użyj skalibrowanego miernika napięcia, aby sprawdzić bezpieczne poziomy napięcia przed przystąpieniem do obsługi jakichkolwiek półprzewodników mocy.
