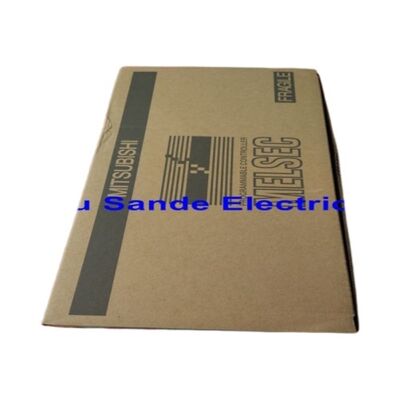

Mitsubishi PLC programowalny sterownik logiczny FX2N-48MR-001 FX2N48MR001 FX2N-48MR-OO1

Mitsubishi FX2N-48MR-001 | 48-punktowy kompaktowy sterownik PLC MELSEC FX2N — 24 DI / 24 wyjścia przekaźnikowe / 100–240 V AC / 50 VA / 8 tys. kroków / RS-422

48 punktów, wyjścia przekaźnikowe, zasilanie AC — praktyczny profil FX2N-48MR

FX2N-48MR-001 to 48-punktowy członek rodziny MELSEC FX2N — o jeden stopień mniej w liczbie wejść/wyjść w porównaniu z 64-punktowym FX2N-64MR i o jeden stopień wyższy w porównaniu z 32-punktowym FX2N-32MR. Dwadzieścia cztery wejścia cyfrowe i 24 wyjścia przekaźnikowe w jednej obudowie zasilanej prądem przemiennym, moduł rozszerzeń nie jest wymagany do zastosowań mieszczących się w tej liczbie.

Oznaczenie „MR” oznacza typ wyjścia: M = jednostka główna, R = wyjścia przekaźnikowe. Styki przekaźnika przełączają obciążenia AC i DC — 24 wyjścia mogą sterować cewkami elektrozaworów 24 VDC, cewkami styczników silnika 230 VAC i lampkami kontrolnymi przy mieszanych napięciach z tego samego sterownika, przy czym każdy styk przekaźnika jest elektrycznie odizolowany od wewnętrznej logiki sterownika PLC. Ta elastyczność napięcia powoduje, że warianty wyjść przekaźnikowych pozostają istotne w panelach maszyn, gdzie okablowanie obiektowe obsługuje obciążenia o różnych napięciach z różnych zasilaczy.

Zasilacz prądu przemiennego obsługuje napięcie 100–240 VAC — ten sam kontroler zasila panel 120 VAC w Ameryce Północnej lub europejski panel 230 VAC bez zmian sprzętowych.

Kluczowe dane techniczne

FX2N-48MR-001 w gamie FX2N — tam, gdzie się znajduje

Rodzina jednostek głównych FX2N obejmuje pięć rozmiarów: 32MR, 48MR, 64MR, 80MR i 128MR — wszystkie z wyjściami przekaźnikowymi, wszystkie zasilane prądem przemiennym, wszystkie z tym samym portem programowania RS-422 i pamięcią programu na 8000 kroków. Model 48MR jest drugim najmniejszym rozmiarem. W przypadku maszyny, która potrzebuje 20 wejść czujników, 15 wyjść siłowników i kilku wolnych punktów na przyszłe okablowanie, 48MR zapewnia odpowiednie wejścia/wyjścia bez konieczności zajmowania większej powierzchni i kosztu 64MR.

Sufiks -001 identyfikuje międzynarodową wersję FX2N-48MR — standardowy międzynarodowy zakres napięcia wejściowego (100–240 V AC) w przeciwieństwie do japońskich specyfikacji napięcia. Jest to odpowiedni wariant dla instalacji na rynku spoza Japonii.

Scenariusze zastosowań

Systemy przenośników i sortowania:24 czujniki zbliżeniowe, fotokomórki i przyciski na wejściach; styczniki silnika, cewki przełączające i wskaźniki na wyjściach przekaźników. Zasilanie AC podłącza się bezpośrednio do obwodu głównego panelu.

Maszyny pakujące i napełniające:Pneumatyczne piloty zaworów (24 VDC), cewki rozruszników silnika (230 VAC) i lampki sygnalizacyjne — wszystko z tych samych styków przekaźnika. Nie jest wymagana pośrednia konwersja przekaźnika w przypadku obciążeń polowych o mieszanym napięciu.

Część zapasowa do konserwacji maszyny:Wiele maszyn wyposażonych w FX2N-48MR pozostaje w produkcji na całym świecie. Zamiennik o tym samym numerze modelu pozwala zachować oryginalną mapę adresów we/wy i okablowanie wyjściowe bez konieczności modyfikacji programu lub zmian sprzętowych stopnia wyjściowego.

Często zadawane pytania

P1: Jaka jest różnica między FX2N-48MR-001 i FX2N-48MR-ES/UL?

Sufiks -001 identyfikuje wariant międzynarodowy bez certyfikatu UL/cUL. Sufiks -ES/UL identyfikuje tę samą specyfikację międzynarodową oraz wykazy UL i cUL dla rynków Ameryki Północnej, gdzie obowiązują rygorystyczne wymagania certyfikacyjne UL. Obydwa są elektrycznie identyczne. Określ -ES/UL dla instalacji w Ameryce Północnej, gdzie wymagane są komponenty sterujące znajdujące się na liście UL; -001 jest odpowiedni dla rynków, na których certyfikat CE spełnia wymagania regulacyjne.

P2: Czy do FX2N-48MR-001 można dodać moduły rozszerzeń?

Tak. FX2N obsługuje do 8 modułów rozszerzeń na prawej szynie rozszerzeń (dla 48MR, w połączeniu z wejściami/wyjściami płyty procesora). Moduły rozszerzeń dodają cyfrowe i analogowe wejścia/wyjścia, przy czym całkowity system wynosi maksymalnie 256 punktów we/wy. Do komunikacji modele FX2N-232-BD (RS-232), FX2N-485-BD (RS-485/Modbus) lub FX2N-CNV-BD z kolejnymi modułami komunikacyjnymi oferują możliwość interfejsu szeregowego.

P3: Jakie oprogramowanie do programowania jest wymagane?

GX Developer lub GX Works2 — środowiska programistyczne firmy Mitsubishi dla rodziny FX2N. Ani GX Works3 (dla serii iQ-R), ani standardowe edytory IEC 61131-3 zazwyczaj nie łączą się bezpośrednio z FX2N bez konfiguracji zgodności. GX Works2 obsługuje logikę drabinkową FX2N, FBD i zestaw instrukcji serii FX, w tym PID, Modbus, HSC i PTO/PWM.

P4: Jaka jest trwałość elektryczna styków przekaźnika w FX2N-48MR?

Mitsubishi określa, że ​​styki przekaźnika mają wytrzymać 100 000 operacji przy znamionowym obciążeniu rezystancyjnym (2A / 250VAC). Obciążenia indukcyjne prądu stałego (cewki elektromagnesu) skracają żywotność styków poprzez wyładowania łukowe napięcia przy wyłączaniu — diody gaszące w obciążeniach indukcyjnych prądu stałego tłumią to i znacznie wydłużają żywotność styków. W przypadku wyjść cyklicznych z dużą częstotliwością bardziej odpowiednie są warianty wyjść tranzystorowych (FX2N-48MT).

P5: Jaka jest ścieżka migracji z wycofanego modelu FX2N-48MR?

FX5U-48MR/ES firmy Mitsubishi to bezpośredni funkcjonalny odpowiednik obecnej serii FX5 — 24 wejścia DI, 24 wyjścia przekaźnikowe, zasilanie 100–240 V AC — ze znacznie ulepszonym przetwarzaniem, wbudowanym Ethernetem i RS-485. Migracja wymaga ponownej weryfikacji programu w GX Works3 (eksport z GX Works2 wspomaga ten proces); zestaw instrukcji jest w dużej mierze kompatybilny, ale niektóre różnice wymagają uwagi. W przypadku instalacji, w których program FX2N musi pozostać niezmieniony, bliższym celem migracji jest FX3U-48MR/ES z tym samym środowiskiem GX Works2.
