Mitsubishi FX2N-64MT-001 | MELSEC FX2N 64-punktowy sterownik PLC z wyjściami tranzystorowymi — 32 wejścia cyfrowe / 32 wyjścia cyfrowe, 8K kroków, RS-422, 24VDC

Numer części: FX2N-64MT-001

Producent: Mitsubishi Electric (Japonia)

Typ produktu: Jednostka główna PLC — Seria MELSEC-F FX2N

Całkowite I/O: 64 (32 wejścia / 32 wyjścia tranzystorowe)

64 punktów, wyjścia tranzystorowe, wbudowane sterowanie impulsowe

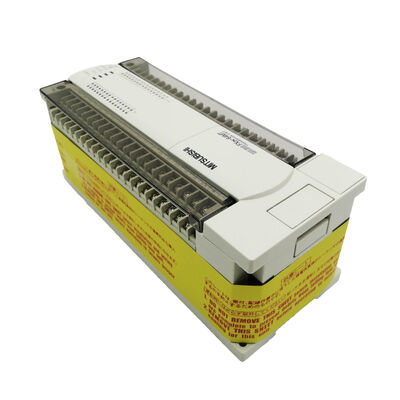

FX2N-64MT-001 to 64-punktowa jednostka główna z wyjściami tranzystorowymi z serii FX2N firmy Mitsubishi — CPU, pamięć, zasilacz, I/O i port komunikacyjny RS-422 w jednym module. Nic dodatkowego nie jest potrzebne do rozpoczęcia programowania: podłącz zasilanie 24V, zaprogramuj za pomocą GX Developer lub GX Works2, a będzie działać.

Rozróżnienie między wyjściami tranzystorowymi a przekaźnikowymi jest tutaj istotne. Jednostki FX2N z wyjściami przekaźnikowymi (FX2N-64MR) obsługują większe obciążenia indukcyjne i obwody AC, ale przełączają się w milisekundach i zużywają się w miarę eksploatacji styków. Wyjścia tranzystorowe modelu -MT przełączają się w mikrosekundach, nie zużywają się i — co kluczowe — Y0 i Y1 mogą generować ciągi impulsów z częstotliwością do 100 kHz przy użyciu wbudowanych instrukcji PLSY,

PLSR, DRVA i DRVI do pozycjonowania. W przypadku maszyn wymagających sterowania osiami serwo lub krokowymi wraz z dużą bazą I/O, eliminuje to potrzebę stosowania oddzielnego modułu pozycjonującego FX2N-1PG-E w aplikacjach z jedną lub dwiema osiami.

32 wejścia obejmują X0–X5 jako kanały szybkich liczników (do 60 kHz), odpowiednie do sprzężenia zwrotnego z enkoderów i zliczania czujników zbliżeniowych o wysokiej częstotliwości. 32 wyjścia tranzystorowe typu źródłowego obsługują prąd do 0,5A przy napięciu 5–30V DC.

Rozszerzenie i pamięć

Magistrala rozszerzeń FX2N łączy moduły wejść cyfrowych (FX2N-16EX, FX2N-32EX), moduły wyjść cyfrowych (FX2N-16EY, FX2N-32EY) i moduły analogowe (FX2N-2AD, FX2N-4AD, FX2N-2DA, FX2N-4DA) po prawej stronie jednostki bazowej. Całkowite rozszerzalne I/O wynosi 256 punktów. Moduły funkcji specjalnych — jednostki pozycjonujące, dodatkowe karty komunikacyjne — podłącza się w tym samym łańcuchu.

Wbudowana pamięć RAM o pojemności 8000 kroków obejmuje większość programów dla pojedynczych maszyn. Kasetka pamięci w gnieździe na panelu przednim rozszerza tę pojemność do 16 000 kroków (FX2N-EEPROM-16L do przechowywania danych nieulotnych bez zależności od baterii).

Port RS-422 obsługuje również sieci peer-to-peer N:N między maksymalnie 8 jednostkami FX2N — rejestry danych i urządzenia bitowe są udostępniane automatycznie, bez dodatkowych instrukcji drabinkowych komunikacji.

Kluczowe specyfikacje

FAQ

P1: Jaki jest maksymalny prąd wyjściowy na kanał tranzystorowy i na wszystkich wyjściach?

Każdy kanał obsługuje prąd do 0,5A przy napięciu 5–30V DC. Całkowity jednoczesny prąd wyjściowy na wszystkich 32 kanałach jest ograniczony przez wewnętrzny zasilacz jednostki — zazwyczaj około 8A dla całej grupy wyjściowej. Jeśli wiele wyjść pracuje jednocześnie przy 0,5A lub blisko tej wartości, należy zweryfikować, czy całkowite obciążenie mieści się w tym budżecie podczas projektowania systemu.

P2: Wbudowane wyjścia impulsowe Y0/Y1 pracują z częstotliwością 100 kHz — taką samą jak FX2N-1PG-E. Kiedy moduł pozycjonujący jest nadal wart dodania?

Oba generują ciągi impulsów o częstotliwości 100 kHz. Wbudowane wyjścia wykorzystują instrukcje drabinkowe PLSY, PLSR, DRVA i DRVI, które obejmują proste pozycjonowanie punkt-punkt. FX2N-1PG-E dodaje dedykowane tryby pozycjonowania — powrót do punktu zerowego, podejście dwubiegowe, zatrzymanie wyzwalane przerwania — których wbudowany zestaw instrukcji nie może bezpośrednio powielić. W przypadku prostego pozycjonowania jednej lub dwóch osi, wbudowane wyjścia są wystarczające, a -1PG-E jest zbędny.

P3: Czy FX2N-64MT-001 jest nadal wspierany?

Seria FX2N została wycofana z produkcji. W przypadku nowych projektów Mitsubishi zaleca FX5U (MELSEC iQ-F). W przypadku istniejących instalacji FX2N, GX Works2 nadal obsługuje programowanie i monitorowanie. FX2N-64MT-001 jest dostępny na rynku wtórnym przemysłowym.

P4: Czy pamięć programu można rozszerzyć poza 8000 kroków?

Tak. Kasetka pamięci w gnieździe na panelu przednim rozszerza pojemność do 16 000 kroków. FX2N-EEPROM-16L zapewnia nieulotne przechowywanie danych w pamięci EEPROM, które zachowuje program bez podtrzymania bateryjnego — przydatne tam, gdzie dostęp do baterii jest utrudniony lub oczekiwana jest rzadka konserwacja.

P5: Czy FX2N-64MT-001 może sterować serwowzmacniaczami Mitsubishi serii MR-J?

Tak — za pośrednictwem wbudowanych wyjść impulsowych tranzystorowych Y0/Y1 podłączonych do zacisków wejściowych impulsów serwowzmacniacza, przy użyciu instrukcji pozycjonowania DRVA/DRVI dla maksymalnie dwóch osi. W przypadku bardziej zaawansowanego sterowania serwo (sekwencje powrotu do punktu zerowego, podejście dwubiegowe, profile krzywek), należy dodać moduły pozycjonujące FX2N-1PG-E. Noty aplikacyjne Mitsubishi zawierają przykłady okablowania dla wzmacniaczy MR-J2S, MR-J3, MR-JN i MR-JE.
