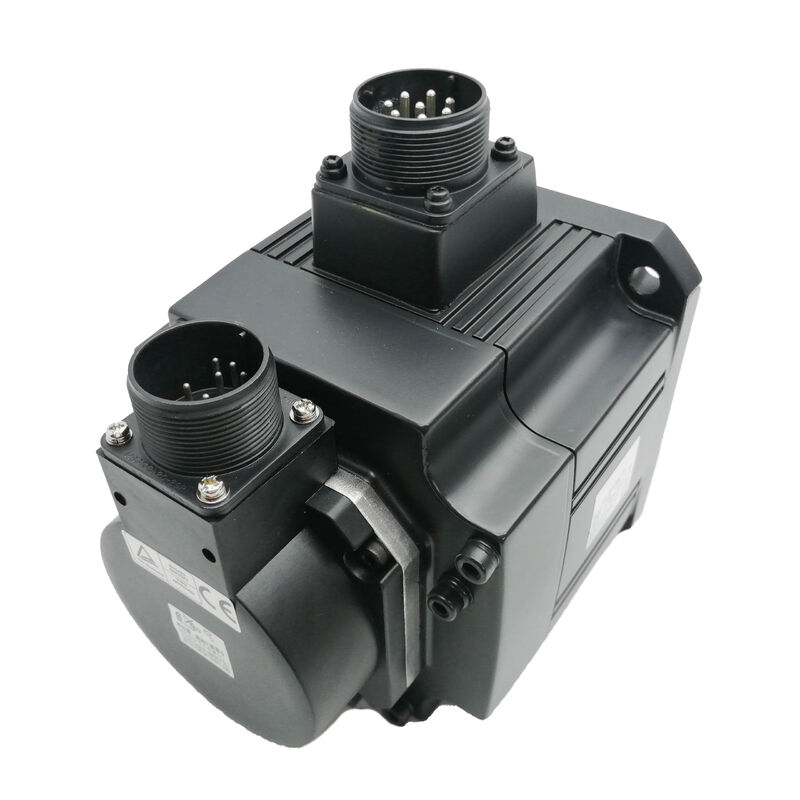

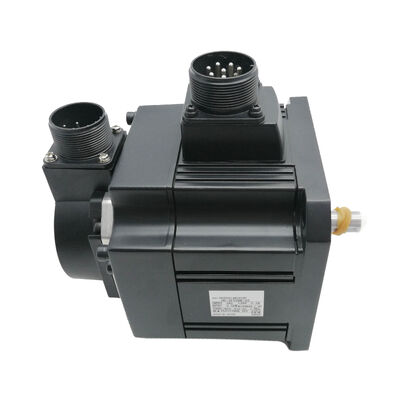

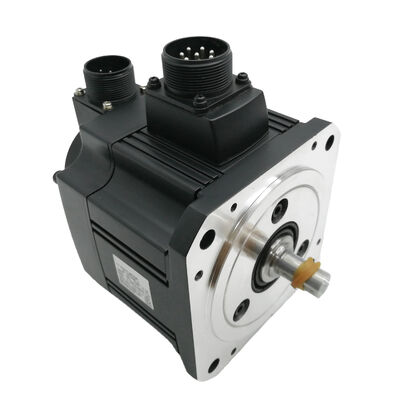

Mitsubishi HC-SF52BK-S2 800W serwo silnik AC o średniej bezwładności
Mitsubishi HC-SF52BK-S2 to serwo silnik prądu przemiennego o średniej inercji o mocy 800 W, zaprojektowany do zastosowań w środowiskach o mocy przemysłowej 480 V prądu przemiennego.co sprawia, że jest idealny do napędów o pionowej osi i zastosowań wymagających mechanicznego utrzymania pozycji przy wyłączeniu energii.
Ważne:Ten silnik został wycofany przez producenta.czas realizacji jest mniej przewidywalny niż w przypadku części produkowanych obecnie.
Główne specyfikacje
| Numer modelu |
HC-SF52BK-S2 |
| Wydajność nominalna |
800 W |
| Prędkość nominalna |
2000 obrotów na minutę |
| Napięcie zasilania |
480 V prądu przemiennego |
| Rodzaj silnika |
Serwo AC bez szczotek |
| Zestaw |
HC-SF (średnia inercja) |
| Zintegrowane hamulce |
Tak (BK) |
| Klasa bezwładności |
Średnie |
| System informacji zwrotnych |
Koder przyrostowy |
| Kompatybilność napędu |
Serii MR-J2S (MELSERVO) |
| Metoda chłodzenia |
Samochłodzony (naturalna konwekcja) |
| Rodzaj montażu |
Włókno paska |
| Status |
Wykluczone według producenta |
Charakterystyka silnika i zastosowania
Korzyści z projektowania średniej bezwładności
Silniki o średnim inercji serii HC-SF zapewniają stabilny, sterowany ruch na ośach o umiarkowanym do znaczącym inercji obciążenia.powodujące utrzymanie pozycji pod obciążeniem i przewidywalną reakcję w całym zakresie prędkości pracy.
Funkcja utrzymywania hamulca
Zintegrowane hamulce zatrzymujące uruchamiają się automatycznie po wyłączeniu napędu silnika, przyciskając wał silnika, aby utrzymać oś w stanie nieruchomości w obliczu ciężkości lub obciążeń statycznych.Ta kluczowa dla bezpieczeństwa cecha uniemożliwia niekontrolowane poruszanie się na ośach pionowych i obciążonych komponentach maszyny.
Wymogi dotyczące mocy hamulca:Zatrzymanie hamulca wymaga oddzielnego zasilania prądem stałym 24 V, sterowanego przez logikę sekwencyjną maszyny za pomocą sterownika CNC lub wyjścia przekaźnika PLC.
Krytyczne kontrole instalacji
- Weryfikacja uwolnienia hamulca:Potwierdź, że oś porusza się swobodnie przy normalnym moment serwowy pod napędem
- Weryfikacja uchwytu hamulca:Sprawdź, czy oś utrzymuje się w stanie nieruchomości bez momentu obrotowego serwo, gdy jest wyłączona
Typowe zastosowania
- Centrum obróbki CNC napędy głowicy węglowej o osi Z
- Pozycjonowanie osi głównego zasilania i przesuwania przekrojowego zwojowego CNC
- Pozostałe urządzenia i urządzenia do napędzania
- Urządzenia napędowe robotów przemysłowych wymagające parkowania hamulcowego
- Pozycjonowanie pionowej osi ładowarki przewodowej
- Pozycjonowanie palet i urządzeń do przeładunku
Kompatybilność napędu i integracja systemu
HC-SF52BK-S2 jest przeznaczony dla serwo wzmacniaczy serii Mitsubishi MR-J2S, przy czym MR-J2S-80A jest typowym zestawem 800W.Zarządzanie parametrami jest obsługiwane za pośrednictwem oprogramowania MR Configurator firmy Mitsubishi do tworzenia kopii zapasowych, dostosowania i diagnostyki.
Uwaga dotycząca zgodności:Interfejs kodera serii HC-SF jest dopasowany do wzmacniaczy MR-J2S. Bezpośrednia kompatybilność z obecnymi wzmacniaczami MR-J4 lub MR-JE nie jest gwarantowana.
Wskazówki dotyczące pozyskiwania silnika wyłączonego z produkcji
- Sprawdzenie zgodności hamulca i złącza z pełnym numerem części HC-SF52BK-S2
- W odniesieniu do najniższej niepewności należy rozważyć nowe stare zapasy lub kwalifikowane jednostki odbudowane.
- Kontrola i ewentualna wymiana starzejących się zespołów kabli podczas wymiany silnika
- Utrzymanie na miejscu części zamiennych do sprzętu krytycznego dla produkcji
Częste pytania
Jaki wzmacniacz serwo jest kompatybilny z Mitsubishi HC-SF52BK-S2?
HC-SF52BK-S2 jest przeznaczony dla serwo wzmacniaczy serii Mitsubishi MR-J2S, zazwyczaj MR-J2S-80A do zastosowań o mocy 800 W. Potwierdź w dokumentacji elektrycznej maszyny.
Czy konieczne jest uruchomienie hamulca przytrzymującego i czy można go zastąpić wariantem bez hamulca?
Zamarznięcie jest wymagane w przypadku osi pionowych i zastosowań o kluczowym znaczeniu dla bezpieczeństwa.
Co oznacza wartość 480 V w przypadku instalacji?
Oznaczenie 480V AC wskazuje na kompatybilność ze standardowym północnoamerykańskim trójfazowym zasilaczem przemysłowym, eliminując potrzebę zastosowania transformatorów stopniowych w instalacjach o napięciu 480V.
Jakie kroki należy wykonać po wymianie silnika?
Przed usunięciem należy wykonać kopię zapasową parametrów wzmacniacza MR-J2S, przywrócić po montażu, zweryfikować ruch osi i kierunek i krytycznie przetestować funkcję przytrzymania hamulca przed włączeniem automatycznego działania.
