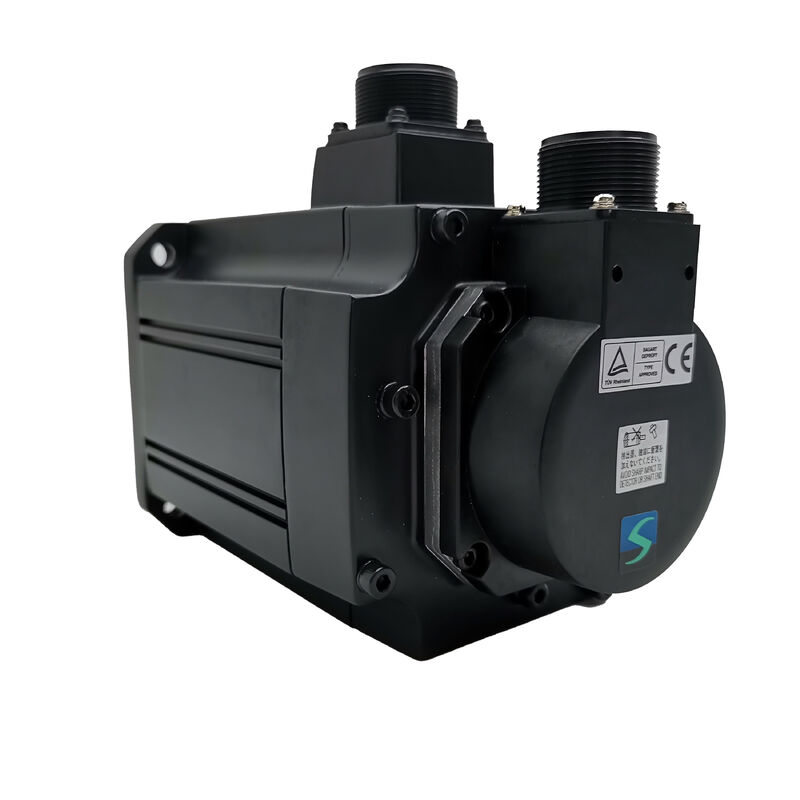

Silnik serwo AC Mitsubishi HC-SF52K — Seria HC-SF, silnik 500W z wałem na wpust

Silnik, który zasługuje na swoje miejsce na hali produkcyjnej

Mitsubishi HC-SF52K należy do kategorii, którą cenią zarówno konstruktorzy maszyn, jak i inżynierowie utrzymania ruchu — jest wystarczająco kompaktowy, aby zmieścić się w wymagających konfiguracjach osi, wystarczająco mocny, aby poradzić sobie z rzeczywistymi obciążeniami, i wystarczająco prosty w integracji z istniejącymi systemami MELSERVO bez problemów. Jest częścią serii HC-SF firmy Mitsubishi, linii zaprojektowanej z myślą o zastosowaniach o średniej bezwładności i średniej mocy, gdzie stabilność w całym zakresie prędkości jest równie ważna, jak maksymalna wydajność.

U jego podstaw leży bezszczotkowy silnik serwo AC o mocy 0,5 kW (500 W) przeznaczony do pracy trójfazowej przy napięciu 126 V AC, obracający się z prędkością znamionową 2000 obr./min. Zamontowany w tym urządzeniu enkoder dostarcza 16 384 impulsów na obrót, zapewniając systemowi serwo rozdzielczość potrzebną do płynnego i dokładnego pozycjonowania. Litera "K" w oznaczeniu modelu informuje, że wał jest typu cylindryczny z wpustem o średnicy φ14 mm — konfiguracja ta nadaje się do bezpośredniego sprzęgania ze śrubami kulowymi, przekładniami i dowolnymi elementami napędzanymi, gdzie preferowany jest mechaniczny blokujący połączenie zamiast polegania wyłącznie na sile docisku.

Specyfikacje techniczne

Do czego przeznaczona jest seria HC-SF

Firma Mitsubishi zaprojektowała linię HC-SF z myślą o charakterystyce średniej bezwładności — co plasuje ją w użytecznym środkowym punkcie między zwinne silniki o niskiej bezwładności stosowane w aplikacjach o wysokiej liczbie cykli i krótkim skoku, a cięższe silniki o wysokiej bezwładności, odpowiednie do dużych, ciągłych obciążeń. Ta równowaga sprawia, że HC-SF52K jest naturalnym wyborem dla:

• Centra obróbcze CNC — w szczególności napędy osi posuwu, które wymagają płynnego ruchu przy zmiennych obciążeniach skrawania
• Ramiona robotów i zautomatyzowane systemy przenoszenia — gdzie połączenie gęstości momentu obrotowego i kompaktowych rozmiarów pozwala utrzymać ogólną geometrię ramienia w ryzach
• Stoły pozycjonujące X-Y — gdzie dwukierunkowa dokładność i powtarzalność przy 2000 obr./min decydują o jakości wykonania
• Maszyny transmisyjne i systemy transportowe — zastosowania, w których stabilne, przewidywalne dostarczanie momentu obrotowego jest ważniejsze niż ekstremalne przyspieszenie

Stopień ochrony IP65 silnika zapewnia mu znaczną ochronę przed pyłem i strumieniami wody pod niskim ciśnieniem — przydatne w instalacjach w obudowach maszyn, gdzie mgła chłodziwa jest czynnikiem środowiskowym rutynowym, a nie przypadkowym.

Kompatybilność sterowników i integracja systemu

HC-SF52K jest zaprojektowany do współpracy ze serwo sterownikami Mitsubishi serii MR-J2 i MR-H. Wzmacniacze te obsługują pętle regulacji położenia, prędkości i momentu obrotowego, a enkoder silnika dostarcza sygnał sprzężenia zwrotnego, który zamyka pętlę. Połączenie to jest dobrze udokumentowane, a parametry dla serii HC-SF są natywnie obsługiwane w oprogramowaniu do konfiguracji serwo firmy Mitsubishi.

Jeśli wymieniasz istniejący silnik w maszynie już pracującej ze wzmacniaczami MR-J2 lub MR-H, HC-SF52K pasuje do tego ekosystemu bez konieczności wymiany wzmacniaczy lub rozbudowanego dostrajania parametrów — zakładając, że konfiguracja wału i kołnierz montażowy odpowiadają oryginalnej instalacji.

Warto zauważyć: seria HC-SF jest starsza niż seria HC-SFS. Oba modele mają podobne parametry wyjściowe i wymiary kołnierzy, ale nie są wymienne bez weryfikacji kompatybilności enkodera i ustawień parametrów sterownika. Nie zakładaj bezpośredniej wymiany bez wcześniejszego sprawdzenia.

O konfiguracji wału

Wał z wpustem jest definiującym szczegółem sprzętowym tego wariantu. Rowek wycięty w wale zazębia się z odpowiadającym mu rowkiem w sprzęgle lub piasty, tworząc mechaniczne połączenie, które przenosi moment obrotowy mechanicznie, a nie przez tarcie. Przy obciążeniach dynamicznych lub odwracanych — powszechnych w aplikacjach osi posuwu i robotycznych — eliminuje to mikropóźnienie, które może z czasem pogorszyć dokładność pozycjonowania w sprzęgłach opartych wyłącznie na tarciu. Średnica φ14 mm jest standardowym rozmiarem, który jest dobrze wspierany przez producentów sprzęgieł, co ułatwia pozyskiwanie elementów montażowych.

Często zadawane pytania

P1: Z jakim serwo sterownikiem współpracuje HC-SF52K?

Odp.: Ten silnik jest przeznaczony do współpracy z serwo wzmacniaczami Mitsubishi serii MR-J2 i MR-H. Nie jest bezpośrednio kompatybilny z nowszymi sterownikami MR-J3 lub MR-J4 bez adaptera interfejsu, ponieważ typ sygnału enkodera różni się między generacjami.

P2: Czy HC-SF52K posiada wbudowany hamulec elektromagnetyczny?

Odp.: Nie. Ten wariant nie zawiera hamulca. Jeśli Twoja aplikacja wymaga utrzymania pozycji po wyłączeniu zasilania — na przykład w przypadku osi pionowej — należy wybrać wersję z hamulcem, która ma oznaczenie "B" w sufiksie modelu (np. HC-SF52BK).

P3: Jaka jest różnica między HC-SF52K a HC-SFS52K?

Odp.: Oba są silnikami o mocy 0,5 kW o podobnych momentach obrotowych, ale należą do różnych generacji linii MELSERVO. Seria HC-SF współpracuje ze sterownikami MR-J2 / MR-H przy użyciu enkodera 14-bitowego; seria HC-SFS pochodzi z nowszej generacji J2S z 17-bitowym enkoderem absolutnym (131 072 ppr). Mają podobne wymiary kołnierzy, ale nie są ze sobą kompatybilne pod względem sterowników bez zmian parametrów.

P4: Co oznacza ochrona IP65 w codziennym użytkowaniu?

Odp.: IP65 oznacza, że silnik jest w pełni chroniony przed pyłem i przed strumieniami wody z dowolnego kierunku pod niskim ciśnieniem. Jest dobrze przystosowany do użytku wewnątrz obudów maszyn CNC, gdzie rozpryski chłodziwa i mgła są powszechne, chociaż nie powinien być zanurzany.

P5: Czy ten silnik można naprawić w przypadku awarii enkodera?

Odp.: Tak. Wymiana enkodera jest jedną z najczęstszych czynności serwisowych w serii HC-SF. Kwalifikowane warsztaty naprawcze serwo mogą wymienić zespół enkodera i skalibrować silnik. W przypadku silnika o mocy 0,5 kW naprawa jest zazwyczaj opłacalna w porównaniu do pełnej wymiany, zwłaszcza gdy uzwojenie i elementy mechaniczne są w dobrym stanie.

Mitsubishi HC-SF52K to starszy silnik serwo. Przed złożeniem zamówienia należy potwierdzić kompatybilność sterownika, konfigurację wału i wymiary kołnierza z oryginalnymi specyfikacjami maszyny.
