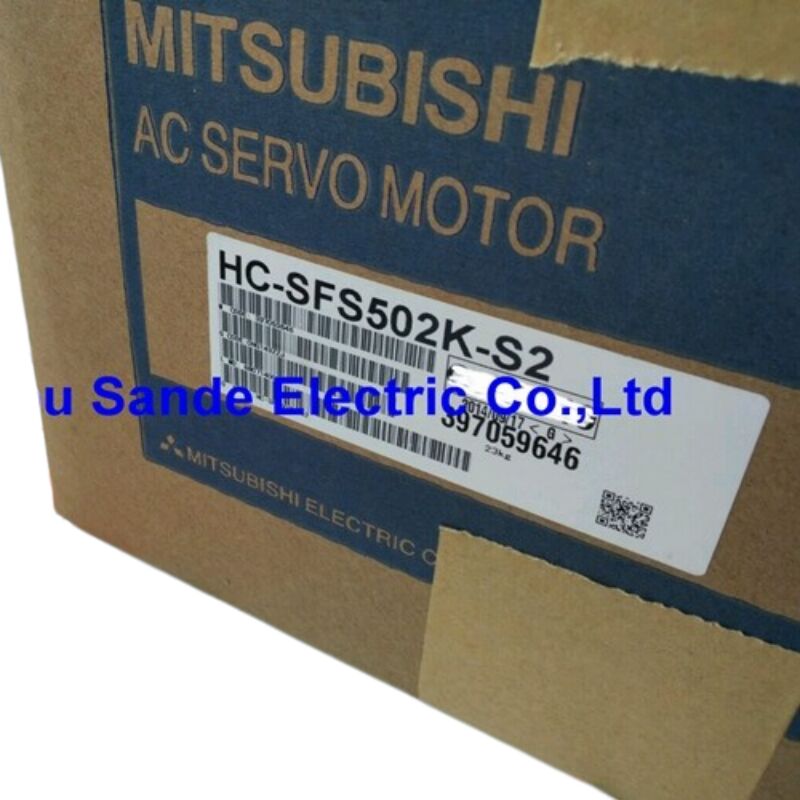

Silnik serwo AC Mitsubishi HC-SFS502K-S2
Wysokowydajny silnik serwo z wałem na wpust o mocy 5 kW, przeznaczony do wymagających zastosowań przemysłowych wymagających znacznej mocy i precyzji.
Potężna wydajność do zastosowań ciężkich
Mitsubishi HC-SFS502K-S2 został zaprojektowany do zastosowań, w których standardowe silniki serwo nie zapewniają wystarczającej mocy. Ten bezszczotkowy silnik serwo obrotowy AC o mocy 5 kW (5000 W) z serii MELSERVO J2S zapewnia wyjątkową wydajność w zastosowaniach osi o średniej bezwładności i średniej pojemności, wymagających ciągłego wysokiego momentu obrotowego i precyzyjnego pozycjonowania.
Kluczowe cechy
- Moc znamionowa 5 kW z momentem obrotowym 23,9 Nm
- Maksymalny moment obrotowy 71,7 Nm do wymagających zastosowań
- Prędkość znamionowa i maksymalna 2000 obr./min
- Enkoder absolutny 17-bitowy (rozdzielczość 131 072 ppr)
- Wał wyjściowy na wpust do bezpiecznego przenoszenia momentu obrotowego
- Stopień ochrony IP65 zapewniający odporność na kurz i strumienie wody
- Zintegrowany uszczelniacz olejowy dla zwiększonej ochrony
- Klasa 200V AC, zasilanie trójfazowe z prądem znamionowym 26A
Specyfikacje techniczne
| Parametr |
Wartość |
| Moc znamionowa |
5000 W (5,0 kW) |
| Prędkość znamionowa |
2000 obr./min |
| Prędkość maksymalna |
2000 obr./min |
| Moment obrotowy znamionowy |
23,9 Nm |
| Moment obrotowy maksymalny |
71,7 Nm |
| Prąd znamionowy |
26 A |
| Napięcie zasilania |
Klasa 200V AC, trójfazowe |
| Typ enkodera |
Wbudowany absolutny, 17-bitowy |
| Rozdzielczość enkodera |
131 072 ppr |
| Typ wału |
Wał na wpust |
| Uszczelniacz olejowy |
W zestawie |
| Rozmiar kołnierza |
176 × 176 mm |
| Stopień ochrony |
IP65 |
| Klasa bezwładności |
Średnia bezwładność / średnia pojemność |
| Seria silników |
HC-SF / HC-SFS, MELSERVO J2S |
| Kompatybilne napędy |
Seria MR-J2S (wzmacniacz klasy 500) |
| Temperatura otoczenia pracy |
0 do +40°C |
Zalety konstrukcyjne
Konstrukcja o średniej bezwładności zapewnia optymalną równowagę między dynamiczną reakcją a zdolnością do przenoszenia momentu obrotowego. 17-bitowy enkoder absolutny eliminuje rutynowe procedury powrotu do punktu zerowego po cyklach zasilania, gdy jest używany z zasilaniem awaryjnym bateryjnym, podczas gdy wał na wpust zapewnia niezawodne przenoszenie momentu obrotowego bez poślizgu przy dużych obciążeniach.
Typowe zastosowania
- Osie posuwu ciężkich centrów obróbczych CNC
- Duże stoły obrotowe i indeksujące
- Napędy przegubów robotów przemysłowych dla ram o dużym udźwigu
- Systemy nawijania i kontroli naprężenia
- Osie posuwu pras i maszyn do tłoczenia
Kompatybilność napędów
Ten silnik współpracuje ze wzmacniaczem serwo MR-J2S-500A/B. W przypadku nowych projektów systemów, aktualnym odpowiednikiem Mitsubishi jest HG-SR502K z serii J4, wyposażony w 22-bitowy enkoder absolutny i ochronę IP67.
Często zadawane pytania
Jakiego wzmacniacza wymaga HC-SFS502K-S2?
Ten silnik jest przeznaczony do wzmacniacza serwo serii MR-J2S-500 (typ A, B lub CP). 17-bitowy enkoder absolutny komunikuje się za pomocą protokołu szeregowego J2S. Połączenie ze wzmacniaczami MR-J3 lub MR-J4 wymaga zestawu modernizacyjnego lub całkowitej modernizacji systemu.
Co oznacza przyrostek S2 w tym silniku?
S2 oznacza wariant specjalnej specyfikacji, który może obejmować różnice w orientacji złącza, kierunku wyjścia kabla, wymiarach wału lub modyfikacjach środowiskowych. Należy zweryfikować konkretną konfigurację S2 w stosunku do dokumentacji oryginalnych części.
Dlaczego ten silnik zawiera uszczelniacz olejowy?
Zintegrowany uszczelniacz olejowy chroni wewnętrzne elementy silnika przed mgłą olejową, rozpryskami chłodziwa i przedostawaniem się smaru z przekładni lub sąsiednich elementów, zapewniając dodatkową ochronę w punkcie przejścia wału.
Czy HC-SFS502K-S2 jest kompatybilny z detekcją pozycji absolutnej?
Tak. 17-bitowy enkoder absolutny obsługuje detekcję pozycji absolutnej, gdy wzmacniacz serwo MR-J2S jest wyposażony w jednostkę zasilania awaryjnego bateryjnego, eliminując potrzebę powrotu do punktu zerowego po kontrolowanych wyłączeniach.
Jaki jest nowoczesny zamiennik dla HC-SFS502K-S2?
Aktualnym odpowiednikiem Mitsubishi jest HG-SR502K z serii MELSERVO J4, oferujący moc 5 kW, prędkość 2000 obr./min, znamionowy moment obrotowy 23,9 Nm, 22-bitowy enkoder absolutny i ochronę IP67.
Mitsubishi HC-SFS502K-S2 jest przeznaczony do systemów MELSERVO J2S. Przed złożeniem zamówienia należy potwierdzić kompatybilność wzmacniacza, konfigurację wału i szczegóły specjalnej specyfikacji S2 w dokumentacji maszyny.
