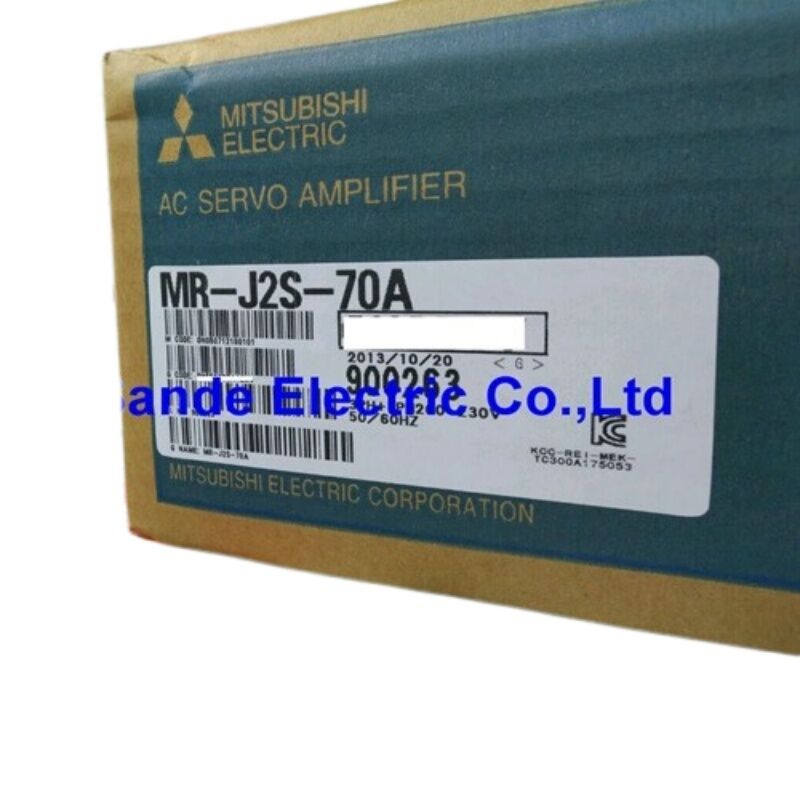

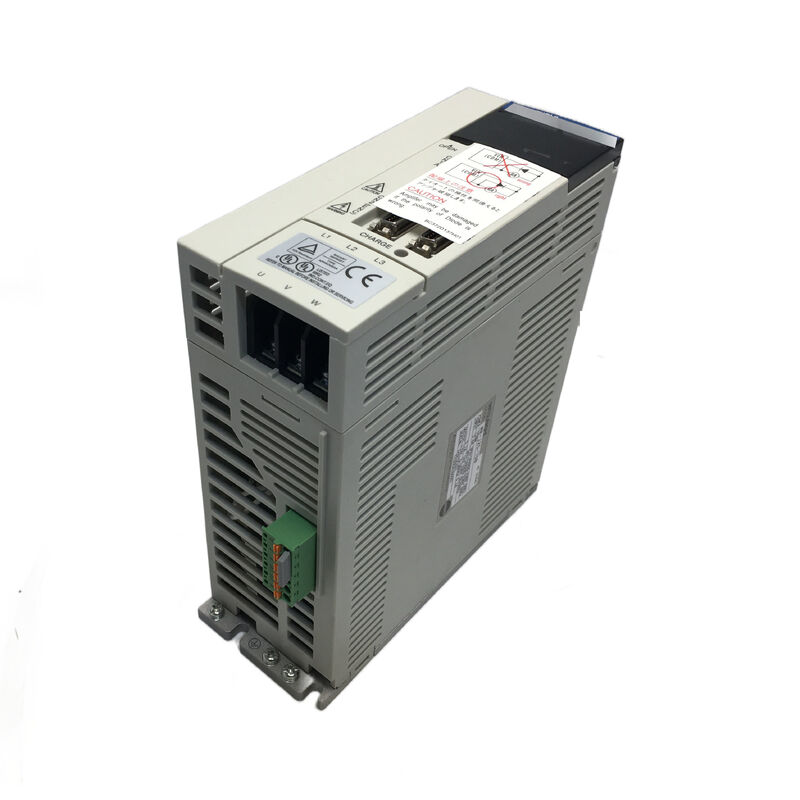

Wzmacniacz serwo AC Mitsubishi MR-J2S-70A — 750W MELSERVO J2S do precyzyjnej kontroli ruchu

Dobre działanie systemu serwo zaczyna się od wzmacniacza. Silnik otrzymuje uwagę, ale to napęd odczytuje sprzężenie zwrotne pozycji, oblicza korektę i zasila stopień wyjściowy setki razy na sekundę, aby utrzymać oś tam, gdzie powinna być. Mitsubishi MR-J2S-70A to wzmacniacz o mocy 750 W z uznanej serii MELSERVO J2S — uniwersalny napęd serwo AC, który obsługuje kontrolę pozycji, prędkości i momentu obrotowego z niezawodnością, z której znana jest platforma serwo przemysłowych Mitsubishi.

Co MELSERVO J2S wniosło do gry

Seria J2S stanowiła znaczący krok naprzód Mitsubishi w stosunku do wcześniejszej generacji J2. Główną innowacją był enkoder serwo-silnika: silniki sparowane z J2S wykorzystują 17-bitowy enkoder absolutny (131 072 impulsów/obrót), który zapewnia znacznie większą rozdzielczość i dokładność pozycjonowania niż poprzednik z serii J2. Po stronie wzmacniacza przekłada się to na ciaśniejszą, bardziej stabilną pętlę sterowania — napęd pracuje z większą ilością danych o pozycji na obrót, dzięki czemu polecenia prędkości i pozycji są śledzone czyściej, zwłaszcza przy niskich prędkościach i podczas precyzyjnego pozycjonowania.

J2S wprowadził również automatyczne strojenie w czasie rzeczywistym, które stale monitoruje dynamikę maszyny i odpowiednio dostosowuje ustawienia wzmocnienia serwo. W maszynie, w której charakterystyka obciążenia się zmienia — ramię robota poruszające się w różnych konfiguracjach lub tarcza szlifierska, której masa zmienia się wraz ze zużyciem — funkcja automatycznego strojenia utrzymuje stabilność pętli bez interwencji manualnej.

Specyfikacje techniczne

Trzy tryby sterowania — jeden napęd

MR-J2S-70A nie jest dedykowanym kontrolerem pozycji. Obsługuje trzy odrębne tryby pracy, a co najważniejsze, może przełączać się między nimi w locie na podstawie sygnałów wejściowych cyfrowych:

Tryb sterowania pozycją — napęd śledzi szybką sekwencję impulsów z nadrzędnego kontrolera. Każdy impuls reprezentuje przyrost pozycji zadanej. Z częstotliwością wejściową impulsów do 500 kpps z odbiornika różnicowego, napęd może śledzić szybkie polecenia pozycji, podczas gdy enkoder o rozdzielczości 131 072 ppr zapewnia rozdzielczość sprzężenia zwrotnego do ich dokładnego wykonania.

Tryb sterowania prędkością — wejście napięcia analogowego (0 do ±10 V DC) lub jedna z siedmiu wewnętrznie zaprogramowanych prędkości określa prędkość docelową. Napęd następnie reguluje prędkość silnika, aby ją dopasować, z płynnymi rampami przyspieszania i hamowania, które można ustawić za pomocą parametrów.

Tryb sterowania momentem obrotowym — napięcie analogowe (0 do ±8 V DC) bezpośrednio steruje momentem obrotowym wyjściowym. Prędkość jest ograniczona do programowalnego limitu, a napęd dostarcza prąd potrzebny do utrzymania zadanego momentu obrotowego do tego limitu prędkości. Tryb ten jest używany w aplikacjach kontroli napięcia, dociskania i zaciskania.

Sterowanie PWM sinusoidalnym — dlaczego ma znaczenie

MR-J2S-70A wykorzystuje sterowanie prądem PWM sinusoidalnym do napędzania silnika. Różnica w stosunku do prostszych metod komutacji trapezoidalnej lub sześciostopniowej jest znacząca w praktyce: wzbudzenie sinusoidalne zapewnia płynniejszy moment obrotowy z mniejszym tętnieniem, co oznacza cichszą pracę, mniejsze wibracje mechaniczne i lepszą wydajność serwo przy niskich prędkościach.

Przy niskich prędkościach — posuwy pełzające na maszynie szlifierskiej, precyzyjne pozycjonowanie na przyrządzie montażowym — różnica między komutacją sinusoidalną a trapezoidalną jest zauważalna w poziomie wibracji i stabilności prędkości. W zastosowaniach, gdzie liczy się jakość powierzchni lub dokładność pozycjonowania przy niskiej prędkości, architektura sterowania sinusoidalnego jest częścią tego, dlaczego seria J2S zdobyła pozycję platformy referencyjnej dla aplikacji serwo Mitsubishi w okresie jej produkcji.

System pozycji absolutnej

Dokumentacja MELSERVO J2S podaje, że dodanie baterii do wzmacniacza serwo konwertuje system do pracy w trybie absolutnym — nie wymaga dodatkowego sprzętu poza uchwytem baterii. Przy aktywnej kopii zapasowej baterii:

• Enkoder zapamiętuje swoją pozycję podczas cykli zasilania
• Restart maszyny nie wymaga sekwencji powrotu do pozycji referencyjnej
• Po alarmie lub zatrzymaniu awaryjnym pozycja osi jest natychmiast znana

Wystarczy jednorazowe ustawienie pozycji bazowej podczas początkowej konfiguracji. Od tego momentu system absolutny utrzymuje punkt odniesienia osi w nieskończoność. W przypadku maszyn z wieloma osiami i złożonymi sekwencjami pozycjonowania bazowego, eliminacja powrotu do pozycji referencyjnej przy każdym włączeniu zasilania jest wymierną korzyścią produkcyjną.

Automatyczne strojenie — praktyczna zaleta konfiguracji

Wiele wzmacniaczy serwo wymaga ręcznego strojenia wzmocnienia: inżynier konfiguracji ustawia wzmocnienie proporcjonalne, całkujące i różniczkujące na podstawie szacunków bezwładności i zmierzonej odpowiedzi, a następnie iteruje, aż system będzie stabilny i responsywny. Działa, ale wymaga czasu, wiedzy specjalistycznej i poprawek, gdy charakterystyka maszyny się zmienia.

automatyczne strojenie w czasie rzeczywistym w MR-J2S-70A obsługuje to w sposób ciągły. Napęd szacuje moment bezwładności maszyny na podstawie odpowiedzi momentu obrotowego i przyspieszenia silnika, a następnie odpowiednio dostosowuje wzmocnienia serwo. Nowe maszyny są konfigurowane szybciej. Maszyny, w których obciążenie się zmienia — robot podnoszący różne detale lub wrzeciono z różnymi narzędziami — pozostają prawidłowo dostrojone bez okresowych ręcznych regulacji.

Typowe obszary zastosowań

Moc znamionowa 750 W modelu MR-J2S-70A plasuje go w średnim zakresie rodziny wzmacniaczy J2S — wystarczająco wydajny dla większości zastosowań napędów osi CNC i automatyki, wystarczająco kompaktowy, aby zmieścić się w standardowej szafie sterowniczej. Jest on stosowany do napędzania:

Osie obrabiarek CNC — posuwy osi X, Y, Z w frezarkach, tokarkach i centrach obróbczych, gdzie wymagana jest powtarzalność submikronowa

Ramiona robotów i roboty SCARA — napędy przegubów, gdzie połączenie prędkości, momentu obrotowego i zachowania pozycji absolutnej spełnia wymagania aplikacji

Automatyczny sprzęt montażowy — precyzyjne stacje do wkładania, wkręcania i dociskania, gdzie tryb sterowania momentem obrotowym zapewnia precyzyjne zarządzanie siłą

Systemy przenośników i podziałowe — napędy taśm sterowane prędkością i stoły obrotowe sterowane pozycją

Systemy nawijania i napinania — aplikacje nawijania materiału, gdzie tryb momentu obrotowego z ograniczeniem prędkości zapewnia dokładne napięcie przy różnych średnicach rolek

FAQ

P1: Jakie serwo-silniki są kompatybilne z MR-J2S-70A?

MR-J2S-70A ma moc znamionową 750 W i jest parowany z serwo-silnikami Mitsubishi serii HC-SFS, HC-KFS, HC-MFS i HC-UFS w klasie 750 W / 200 V. Konkretne kompatybilne modele silników to HC-SFS73, HC-KFS73, HC-MFS73 i HC-UFS72. Zawsze potwierdzaj kompatybilność z tabelą kombinacji silnik-wzmacniacz firmy Mitsubishi dla Twojego dokładnego modelu silnika.

P2: Czy MR-J2S-70A może przyjmować zasilanie jednofazowe i trójfazowe?

Tak. MR-J2S-70A akceptuje zasilanie jednofazowe lub trójfazowe 200–230 V AC przy 50/60 Hz. Dla 230 V jednofazowego, podłącz do L1 i L2, a L3 pozostaw otwarte. Ta elastyczność jest przydatna w instalacjach, gdzie w szafie sterowniczej dostępne jest tylko zasilanie jednofazowe.

P3: Czy MR-J2S-70A obsługuje pracę w trybie absolutnym i czego wymaga?

Tak — dodanie baterii do wzmacniacza serwo umożliwia pracę w trybie absolutnym przy użyciu 17-bitowego enkodera w kompatybilnych serwo-silnikach serii J2S. Po ustawieniu pozycji bazowej podczas konfiguracji, system zachowuje pozycję osi po wyłączeniu zasilania. Nie jest potrzebny cykl powrotu do pozycji referencyjnej przy uruchamianiu.

P4: Jakie oprogramowanie jest używane do konfiguracji i diagnostyki MR-J2S-70A?

MR-J2S-70A komunikuje się przez RS-232C lub RS-422 z komputerem PC z uruchomionym oprogramowaniem Mitsubishi MR Configurator. Pozwala to na ustawianie parametrów, testowanie, regulację wzmocnienia, monitorowanie stanu i przegląd historii alarmów za pośrednictwem interfejsu komputerowego, bez konieczności ręcznego nawigowania po parametrach napędu za pomocą przycisków na panelu przednim.

P5: Czy MR-J2S-70A jest nadal w produkcji i jaki jest jego obecny zamiennik?

Seria MR-J2S została oficjalnie wycofana z produkcji przez Mitsubishi Electric i jest dojrzałym produktem starszej generacji. Obecnie produkowanym zamiennikiem jest seria MR-J4, która oferuje wyższą rozdzielczość enkodera, ulepszone automatyczne strojenie i możliwość komunikacji SSCNET III/H. Jednak wzmacniacze MR-J2S pozostają szeroko dostępne na rynku wtórnym automatyki przemysłowej do celów konserwacji i napraw maszyn.
