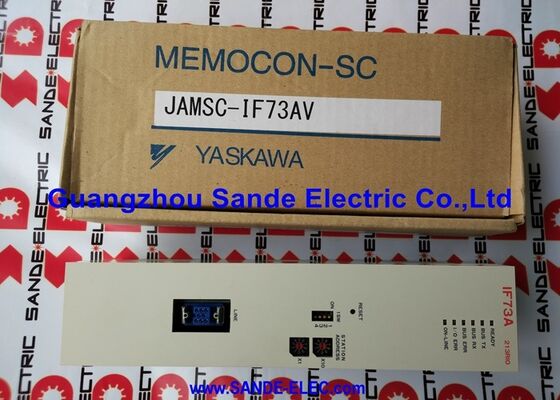

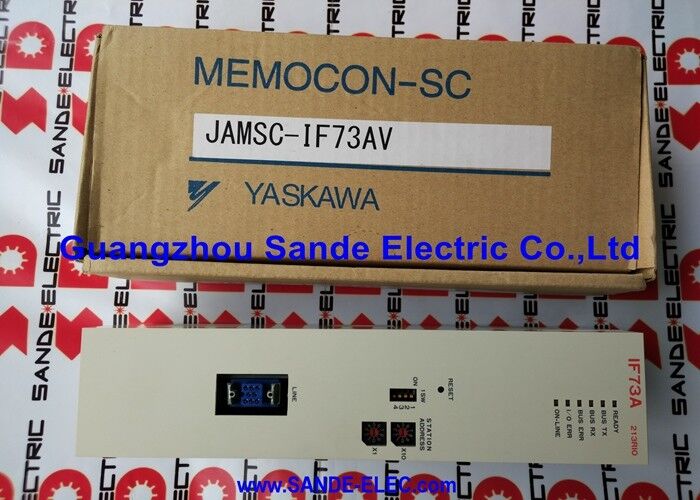

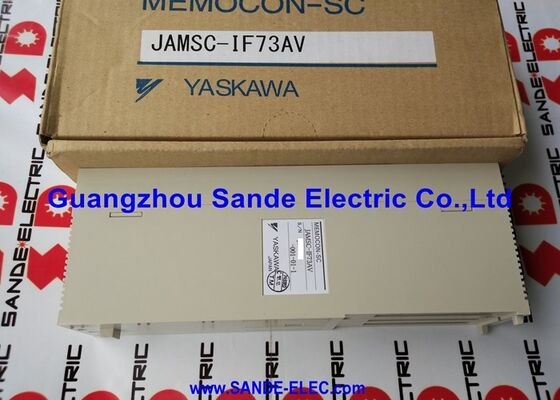

Yaskawa JAMSC-IF73AV | Moduł interfejsu CPU MEMOCON-SC — Wymiana sterownika PLC z zainstalowanej bazy

Seria MEMOCON-SC — Czym jest ten moduł

JAMSC-IF73AV to moduł interfejsu CPU z serii sterowników PLC MEMOCON-SC firmy Yaskawa — rodzina modułów JAMSC, która stanowi rdzeń sterowania zainstalowanych systemów sterowników programowalnych Yaskawa MEMOCON-SC. Oznaczenie IF w serii JAMSC identyfikuje moduły CPU i interfejsu jako odrębne od modułów I/O i komunikacyjnych, które wypełniają te same szafy.

Platforma MEMOCON-SC była szeroko stosowana w sterowaniu obrabiarkami, automatyce przemysłowej i aplikacjach koordynacji ruchu. Wiele z tych instalacji pozostaje w służbie produkcyjnej. Gdy moduł interfejsu CPU MEMOCON-SC ulegnie awarii, szafa sterownicza staje się nieczynna, a zarządzana przez nią maszyna zatrzymuje się — wymiana na ten sam moduł zachowuje istniejący układ szafy, program i konfigurację I/O bez konieczności szerszej wymiany systemu sterowania.

Sufiks AV identyfikuje specyficzną wariant sprzętowy w linii modułów IF73. Moduły serii JAMSC z różnymi sufiksami mogą mieć taki sam wygląd fizyczny, różniąc się konfiguracją wewnętrzną. Przed zakupem zamiennika należy potwierdzić pełny numer części — JAMSC-IF73AV — z etykiety zainstalowanego modułu.

Kluczowe specyfikacje

Starszy moduł CPU — Podtrzymanie baterii i programu

Moduły CPU MEMOCON-SC zawierają wbudowaną baterię, która utrzymuje program drabinkowy i program ruchu w pamięci podczas wyłączenia zasilania. Dokumentacja YASKAWA dla modułów CPU MEMOCON-SC określa, że jeśli świeci się wskaźnik "BAT ALM", bateria musi zostać wymieniona w ciągu dwóch tygodni przy użyciu określonego typu zamiennika — opóźniona wymiana baterii grozi utratą zapisanej zawartości programu.

Podczas wymiany JAMSC-IF73AV należy zweryfikować stan baterii w jednostce zamiennej i przenieść lub przywrócić dane programu jako część procedury uruchomienia. Utrata programu w module CPU wymaga ponownego załadowania z kopii zapasowej lub odtworzenia z dokumentacji.

Wybór i dopasowanie

W przypadku wymiany JAMSC-IF73AV, kontrole zgodności to:

• Pełne dopasowanie numeru części: JAMSC-IF73AV — nie tylko IF73 lub inny moduł z sufiksem AV
• Pozycja w szafie i układ złączy zainstalowanego modułu
• Wszelkie karty rozszerzeń lub kable podłączone do modułu w oryginalnej instalacji
• Stan kopii zapasowej programu przed demontażem oryginalnego modułu

FAQ

P1: Do jakiego systemu należy JAMSC-IF73AV?

Seria JAMSC to rodzina modułów PLC MEMOCON-SC firmy Yaskawa. IF73AV to moduł interfejsu CPU dla szaf sterowniczych MEMOCON-SC używanych w aplikacjach sterowania obrabiarkami, automatyki przemysłowej i koordynacji ruchu. Należy do rdzenia sterowania szafy, a nie do peryferiów I/O lub komunikacyjnych.

P2: Dlaczego dokładne dopasowanie numeru części jest ważne dla modułów JAMSC?

Moduły MEMOCON-SC, które wyglądają fizycznie podobnie, mogą mieć różne konfiguracje wewnętrzne w zależności od wariantu sufiksu. Moduł z innym sufiksem może nie działać poprawnie w tej samej pozycji w szafie, nawet jeśli fizycznie pasuje. Potwierdź JAMSC-IF73AV konkretnie z etykiety zainstalowanego modułu.

P3: Czy wymiana JAMSC-IF73AV wymaga ponownego załadowania programu PLC?

Tak. Program PLC znajduje się w pamięci modułu CPU podtrzymywanej bateryjnie. Moduł zamienny jest dostarczany bez programu zainstalowanej maszyny. Wykonaj kopię zapasową programu z oryginalnego modułu przed demontażem — jeśli kopia zapasowa jest dostępna, załaduj ją ponownie po instalacji. Bez kopii zapasowej program musi zostać odtworzony z dokumentacji.

P4: Co należy sprawdzić w baterii przed i po wymianie?

Wskaźnik BAT ALM na module pokazuje stan baterii. Wymień baterię, jeśli alarm jest aktywny, używając określonego przez Yaskawa typu zamiennika. Podczas instalacji zamiennika JAMSC-IF73AV, przed załadowaniem danych programu, sprawdź, czy bateria w nowym module jest sprawna — słaba bateria w module zamiennym grozi utratą danych podczas kolejnych przerw w zasilaniu.

P5: Gdzie można zdobyć JAMSC-IF73AV?

Na rynku wtórnym Yaskawa MEMOCON-SC — specjaliści od napraw sterowników PLC przemysłowych i sprzedawcy starszych części automatyki Yaskawa. Moduł jest wycofany z produkcji i dostępny tylko poprzez wymianę, odnowienie lub kanały nadwyżek. Przed złożeniem zamówienia potwierdź pełny numer części JAMSC-IF73AV z zainstalowanego modułu.
