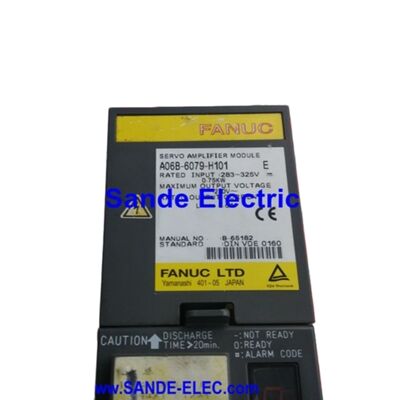

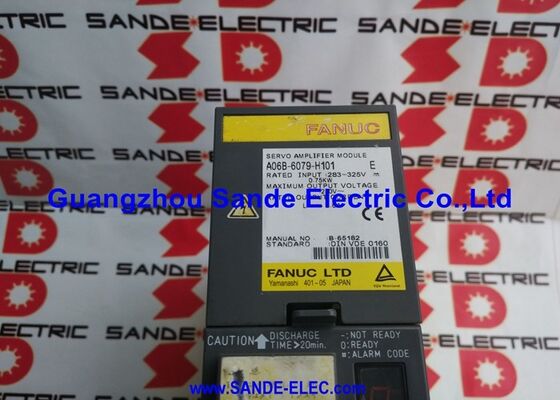

A06B-6079-H101 FANUC-A06B-6079-H101-Moduł wzmacniacza serwo A06B6079H101

Fanuc A06B-6079-H101 | Wzmacniacz serwo Alpha — SVM1-12, jednowiosełkowy, 283–325V / 0,75kW, wyjście 3,0A, interfejs PWM typu A/B

Przegląd

Fanuc A06B-6079-H101 to SVM1-12 — podstawowy, jednowiosełkowy moduł z serii wzmacniaczy serwo Fanuc, o ciągłym prądzie wyjściowym 3,0A na kanale osi L z wejścia magistrali DC 0,75kW. Jest to najmniejszy napęd z rodziny jednowiosełkowych SVM1 A06B-6079, dopasowany do najlżejszych silników z gamy silników Alpha firmy Fanuc.

Podczas gdy większe warianty SVM1 obsługują coraz cięższe osie o większym zapotrzebowaniu na moc, SVM1-12 jest przeznaczony do kompaktowych osi z silnikami α1/3000 i α2/3000 — napędy stołów i siodeł w centrach obróbczych CNC, osie pozycjonowania elektrod w drążarkach drutowych, napędy małych przegubów robotów i wszelkie osie, w których ciągłe zapotrzebowanie prądowe silnika mieści się komfortowo w granicach 3,0A.

Szerokość modułu 60 mm — najwęższy format w serii Alpha SVM — jest bezpośrednią konsekwencją skromnej klasy wyjściowej SVM1-12.

Urządzenia IPM (Intelligent Power Module), które tworzą stopień wyjściowy przy 3,0A, muszą być urządzeniami klasy 20A, które mieszczą się w panelu o szerokości 60 mm obok płytki okablowania i karty sterującej.

Ten wąski format jest praktycznym atutem konstrukcji szafy: w maszynie z wieloma indywidualnymi napędami jednowiosełkowymi, szerokość 60 mm SVM1-12 pozwala na zamontowanie większej liczby napędów osi na danej długości szyny w porównaniu do szerszych modułów SVM.

Podobnie jak wszystkie moduły serii A06B-6079, SVM1-12 pobiera moc roboczą ze współdzielonej magistrali DC modułu PSM Alpha i komunikuje się z CNC poprzez szeregowy interfejs sprzężenia zwrotnego PWM.

Kompatybilność z interfejsem typu A i B sprawia, że H101 jest serwisowalny w szerokim zakresie generacji sterowników CNC bez modyfikacji, pod warunkiem, że interfejs modułu zamiennego jest ustawiony tak, aby pasował do istniejącego typu sterownika CNC maszyny.

Jedna ważna uwaga dotycząca instalacji: moduł może być skonfigurowany z jednym lub dwoma portami baterii CX5 do podtrzymania enkodera absolutnego, a moduł zamienny musi odpowiadać oryginalnej konfiguracji.

Kluczowe specyfikacje

SVM1-12 w systemie napędów Alpha

W ramach systemu modułów wzmacniaczy Alpha, SVM1-12 zajmuje jeden z najmniejszych fizycznych śladów, jednocześnie zapewniając pełną kontrolę serwo jednowiosełkową.

Moduł odbiera polecenia pozycji i prędkości od procesora sterowania osiami CNC poprzez łącze szeregowe PWM, zamyka pętlę prądową wewnętrznie, wykorzystując wbudowaną regulację prądu IPM, i przetwarza sprzężenie zwrotne enkodera silnika poprzez pętlę pozycji CNC w każdym okresie cyklu serwo.

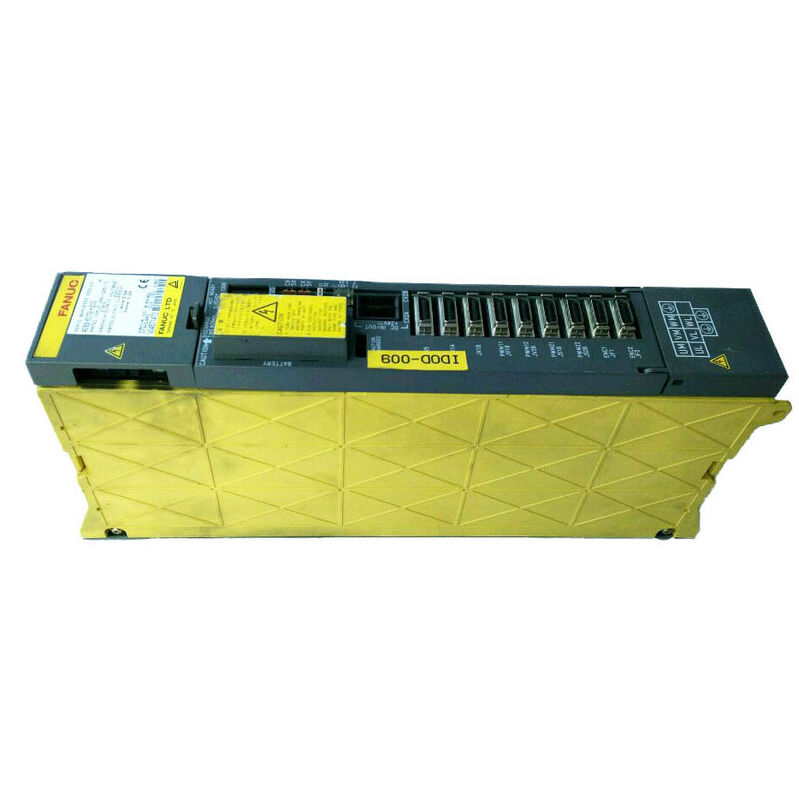

Fizycznie moduł montuje się na szynie wzmacniacza Alpha między modułem PSM a sąsiednimi modułami SVM lub SPM, ze złączem magistrali DC z tyłu i zaciskami wyjściowymi mocy silnika na dole.

Kabel interfejsu serwo CNC podłącza się do złączy serii JN na płytce okablowania na górze, przenosząc sygnały poleceń i sprzężenia zwrotnego PWM. Kabel zasilający silnik (trójfazowy U/V/W) i kabel sprzężenia zwrotnego silnika (enkoder) podłącza się oddzielnie.

Popyt na magistralę DC o mocy 0,75kW ze strony SVM1-12 jest najmniejszym wkładem w całkowite obciążenie modułu PSM w instalacji wielomodułowej.

W maszynie z modułem SVM1-12 napędzającym każdą z trzech osi i modułem wrzeciona 5,5kW, całkowite zapotrzebowanie na magistralę wynosi około 7,75kW — znacznie poniżej pojemności 13,8kW modułu PSM-11, a nawet poniżej pojemności mniejszego modułu PSM-5,5 o mocy 6,8kW dla maszyny z dwiema osiami serwo bez wrzeciona.

α1/3000 i α2/3000 — Lekkie precyzyjne napędy osi

Silniki serii Alpha dopasowane do SVM1-12 to kompaktowe silniki wysokoobrotowe przeznaczone do osi, w których odpowiedź dynamiczna — zdolność do szybkiego przyspieszania i hamowania z minimalnym nadmiernym wychyleniem — jest ważniejsza niż surowy moment obrotowy ciągły.

Silnik α1/3000 wytwarza znamionowy moment obrotowy w zakresie prędkości do 3000 obr./min, z niską momentem bezwładności, co czyni go bardzo czułym na zmiany poleceń prędkości.

Te cechy sprawiają, że jest on idealny do szybko cyklujących osi CNC w małych centrach obróbczych i maszynach EDM, gdzie każde odwrócenie osi podczas konturowania musi podążać za zaprogramowaną ścieżką bez opóźnień lub oscylacji.

Silnik α2/3000 zapewnia nieco wyższy moment obrotowy ciągły przy tej samej znamionowej prędkości, obsługując osie z cięższymi masami wózka lub stołu, pozostając jednocześnie w granicach znamionowego prądu ciągłego 3,0A modułu SVM1-12.

FAQ

P1: Jak określa się liczbę portów baterii CX5 przed złożeniem zamówienia?

Przed demontażem należy sprawdzić istniejący moduł: policzyć złącza CX5 widoczne fizycznie na płytce okablowania modułu.

Moduł z jednym portem CX5 obsługuje jeden enkoder absolutny; dwa porty CX5 obsługują dwa enkodery absolutne z tego samego modułu.

Niektóre konfiguracje maszyn kierują baterie enkoderów dwóch osi przez jeden moduł SVM1-12. Jeśli zostanie zainstalowana nieprawidłowa liczba portów, jedna lub więcej osi straci pozycję absolutną po wyłączeniu zasilania i będzie wymagać powrotu do punktu odniesienia przed wznowieniem obróbki.

P2: Jaki jest odpowiednik FSSB dla A06B-6079-H101?

Odpowiednikiem SVM1-12 z interfejsem światłowodowym FSSB jest A06B-6096-H101. Oba są modułami SVM1-12 o identycznych parametrach 3,0A, 0,75kW. Różnica polega na protokole komunikacyjnym: H101 (seria A06B-6079) wykorzystuje sprzężenie zwrotne PWM; A06B-6096-H101 wykorzystuje światłowód FSSB.

Nie można ich bezpośrednio zamieniać — typ CNC maszyny określa, który interfejs jest wymagany.

P3: Dlaczego ten napęd jest opisywany jako kompatybilny z typem A/B, podczas gdy inne moduły SVM są tylko typu A lub tylko typu B?

Moduły Alpha klasy 60 mm (SVM1-12 i SVM1-20) zostały zaprojektowane z myślą o elastyczności interfejsu od wczesnego etapu produkcji, obsługując protokoły interfejsu CNC typu A i B poprzez wybór sprzętowy na module.

Większe moduły SVM z serii A06B-6079 były często wydawane w konfiguracjach tylko typu A w ramach numeracji H101–H108, z oddzielnymi wariantami typu B w serii A06B-6080.

Podwójna kompatybilność SVM1-12 upraszcza zapasy części zamiennych dla dostawców usług wspierających maszyny z różnych generacji sterowników CNC.

P4: Czy można uruchomić A06B-6079-H101 bez obciążenia (bez podłączonego silnika) w celu testowania?

Uruchamianie SVM1-12 bez podłączonego silnika nie jest standardową procedurą uruchomieniową ani testową. Sterownik CNC zazwyczaj wykrywa brak sprzężenia zwrotnego silnika i generuje alarm serwo przed włączeniem napędu.

Wykwalifikowane warsztaty naprawcze używają dedykowanego sprzętu do testowania obciążenia — obciążeń rezystancyjnych lub rzeczywistych obciążeń silnikowych na stanowiskach testowych — do weryfikacji działania stopnia wyjściowego napędu.

Testowanie w terenie bez silnika, nawet krótkotrwałe, nie jest zalecane, ponieważ niektóre funkcje ochrony napędu działają poprawnie tylko z podłączonym silnikiem w obwodzie wyjściowym.

P5: Jaka kombinacja kodów alarmowych najlepiej odróżnia usterkę modułu od usterki silnika w A06B-6079-H101?

Standardowa sekwencja diagnostyczna to: wyłączyć zasilanie, odłączyć kable zasilające silnika U/V/W od zacisków wyjściowych modułu. Po odłączeniu kabli włączyć zasilanie i zwolnić wyłącznik awaryjny.

Jeśli alarm przetężeniowy (zazwyczaj odpowiadający alarmowi 8/9/A na diodzie LED modułu) ustąpi, usterka leży w silniku lub kablu silnika — przetestować izolację silnika względem ziemi ochronnej (akceptowalne wartości to kilkaset megaomów lub więcej).

Jeśli alarm utrzymuje się po odłączeniu kabli silnika, usterka leży w stopniu wyjściowym napędu, a moduł wymaga naprawy lub wymiany.

Ta sekwencja zapobiega błędnemu wymienieniu sprawnego napędu, gdy przyczyną jest pogarszający się stan silnika.
