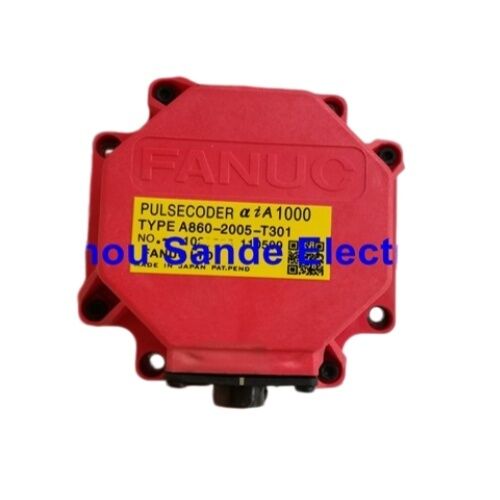

FANUC A860-2005-T301 Pulsecoder — αiI1000 Enkoder inkrementalny do serwomotorów FANUC Alpha i Series

Marka: FANUC

Typ: Serwomotor Pulsecoder (Enkoder)

Oznaczenie: αiI1000

Numery części: A860-2005-T301 / A8602005T301

Stan: Nowy | W magazynie

Gdy maszyna przestaje ufać swojej własnej pozycji

Dokładność obrabiarki CNC zależy od jednej rzeczy: system serwo musi zawsze wiedzieć dokładnie, gdzie znajduje się każda oś. Silnik zapewnia siłę. Wzmacniacz zapewnia prąd. Ale to pulsecoder — enkoder zamontowany z tyłu serwomotoru — umożliwia kontrolę pozycji w pętli zamkniętej. Bez niezawodnego sprzężenia zwrotnego z pulsecodera, sterownik działa na ślepo.

The FANUC A860-2005-T301 to pulsecoder typu αiI1000 montowany w serwomotorach AC FANUC Alpha i Series w szerokim zakresie zastosowań obrabiarek i automatyki. Jest to inkrementalny enkoder optyczny, zamontowany bezpośrednio na tylnej obudowie silnika, obracający się wraz z wałem silnika i przesyłający sygnały pozycji i prędkości o wysokiej rozdzielczości do wzmacniacza serwo przy każdym obrocie. Milion impulsów na obrót. Kompaktowa, uszczelniona konstrukcja. Zaprojektowany specjalnie dla ekosystemu serwo FANUC αi.

Gdy ten enkoder ulegnie awarii — a alarmy enkoderów należą do najbardziej zakłócających usterek w każdej maszynie sterowanej przez FANUC — częścią przywracającą maszynę do pracy jest właśnie to: właściwy A860-2005-T301, dopasowany do silnika według numeru części na etykiecie, zainstalowany zgodnie z właściwą procedurą.

Czym jest ta część i co robi

A860-2005-T301 należy do serii pulsecoderów αiI (Alpha i Incremental) firmy FANUC. Jest to wbudowany enkoder — fabrycznie zainstalowany wewnątrz obudowy silnika — a nie zewnętrzny enkoder obrotowy zamontowany na osobnym wale. Pulsecoder jest montowany z tyłu silnika, mechanicznie połączony z wirnikiem za pomocą sprzęgła Oldhama, które przenosi ruch obrotowy, jednocześnie tolerując niewielkie niedopasowanie osiowe i promieniowe.

„1000” w oznaczeniu αiI1000 odnosi się do rozdzielczości pulsecodera: 1 000 000 impulsów na obrót. Przy każdym obrocie wału silnika enkoder generuje milion dyskretnych sygnałów sprzężenia zwrotnego. Wzmacniacz serwo FANUC stale wykorzystuje te sygnały — obliczając pozycję, prędkość i przyspieszenie, aby precyzyjnie napędzać silnik zgodnie z trajektorią zadaną przez sterownik CNC.

Oznaczenie „I” — inkrementalny — odróżnia ten pulsecoder od wariantów αiA (absolutnych) z tej samej rodziny. Inkrementalny pulsecoder liczy pozycję względem odniesienia ustalonego podczas uruchomienia. Absolutny enkoder zachowuje pozycję podczas cykli wyłączenia zasilania. Jaki typ posiada silnik, jest ustalane fabrycznie i nie można go zmienić przez samą wymianę enkodera — typ pulsecodera musi być zgodny z oryginalną specyfikacją silnika, dlatego instalacja zawsze zaczyna się od odczytania etykiety enkodera na serwisowanym silniku.

Dane techniczne

Dane techniczne pochodzą z opisów serwomotorów AC FANUC Alpha i Series (Instrukcja FANUC B-65262EN) i zweryfikowanej dokumentacji dostawcy.

αiI vs αiA — właściwy typ przed zamówieniem

Jest to najważniejsza decyzja przy wyborze zamiennego pulsecodera serii A860, a jednocześnie najłatwiejsza do prawidłowego zweryfikowania.

A860-2005-T301 to typ inkrementalny (αiI). Jego odpowiednik, A860-2000-T301, to typ absolutny (αiA). Oba są pulsecoderami klasy rozdzielczości 1000, które wyglądają fizycznie podobnie i pasują do tej samej obudowy silnika. Nie są wymienne — wzmacniacz serwo i parametry sterownika są skonfigurowane fabrycznie dla sprzężenia zwrotnego inkrementalnego lub absolutnego, a zamiana jednego typu na drugi spowoduje błędy uniemożliwiające działanie osi, nawet jeśli enkoder fizycznie pasuje.

Prawidłowe podejście jest proste: odczytaj numer części wydrukowany na etykiecie enkodera znajdującego się aktualnie w silniku. Ten numer na etykiecie jest numerem, który należy dopasować. Jeśli etykieta zawiera A860-2005-T301, ta oferta jest właściwym zamiennikiem. Jeśli zawiera A860-2000-T301 lub inny wariant, wymagana jest inna część.

Ta sama zasada dotyczy sufiksu -T301. W serii A860-2005, T301 jest standardowym oznaczeniem tej konfiguracji enkodera. Inne sufiksy istnieją w szerszej rodzinie pulsecoderów FANUC i niosą ze sobą inne szczegóły dotyczące złącza lub specyfikacji. Zawsze dopasowuj pełny numer części z etykiety silnika, a nie tylko numer bazowy.

Kompatybilne serwomotory FANUC Alpha i

A860-2005-T301 to zamontowany pulsecoder dla serwomotorów FANUC Alpha i Series obejmujących znaczący zakres rozmiarów ram i mocy. Na podstawie zweryfikowanej dokumentacji technicznej, ten enkoder jest używany w:

Pulsecoder αiI1000 obejmuje ten zakres rozmiarów silników, ponieważ FANUC znormalizował komponent sprzężenia zwrotnego na platformie Alpha i wszędzie tam, gdzie ma zastosowanie specyfikacja enkodera inkrementalnego 1 000 000 ppr. Rama silnika i moc znamionowa określają wzmacniacz i sekcję mocy — pulsecoder jest tą samą częścią we wszystkich kompatybilnych modelach w tym zakresie.

Dla maszyn wykorzystujących sterowniki CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i lub 32i z serwomotorami Alpha i Series, A860-2005-T301 jest jedną z najczęściej wymaganych części zamiennych enkodera w zainstalowanej bazie.

Wymiana tego pulsecodera — co obejmuje procedura

Dokumentacja instruktażowa serwomotorów FANUC opisuje procedurę wymiany wbudowanych pulsecoderów. Kluczowe kroki są spójne w całym zakresie silników Alpha i:

Pulsecoder jest mocowany za pomocą czterech śrub z gniazdem sześciokątnym M4 w obudowie silnika. To są śruby do usunięcia — śruby M3 znajdujące się w pobliżu każdej śruby M4 są elementami mocującymi zespół silnika i nie wolno ich odkręcać podczas tej procedury. Usunięcie niewłaściwych śrub może naruszyć wewnętrzny zespół silnika i spowodować dodatkowe uszkodzenia poza pierwotną awarią enkodera.

Po usunięciu czterech śrub M4, pulsecoder i sprzęgło Oldhama są wyjmowane razem. Nowy pulsecoder jest instalowany z nowym sprzęgłem Oldhama, ustawionym we właściwej orientacji, aby zęby napędowe prawidłowo się zazębiły. Pulsecoder jest wsuwany, aż O-ring na korpusie pulsecodera prawidłowo osadzi się między kieszenią silnika a kieszenią pulsecodera. O-ring nie może być uwięziony ani ściśnięty — nieszczelny lub uszkodzony O-ring narusza uszczelnienie środowiskowe obudowy silnika.

Dwa wymagania dotyczące obsługi są wyraźnie określone w dokumentacji FANUC: pulsecoder nie może być narażony na wstrząsy mechaniczne podczas obsługi lub instalacji, a także musi być trzymany z dala od kurzu i wiórów. Jako precyzyjne urządzenia optyczne, pulsecodery są bardziej wrażliwe na uderzenia fizyczne i zanieczyszczenia niż sam silnik. Transport w oryginalnym opakowaniu do momentu instalacji.

Rodzina pulsecoderów FANUC Alpha i — gdzie pasuje ta część

Zrozumienie, gdzie A860-2005-T301 znajduje się w szerszej serii pulsecoderów A860, pomaga uniknąć zamówienia niewłaściwej części i wyjaśnia, co oznacza struktura numeru części:

A860-2005-T301 i A860-2000-T301 mają tę samą rozdzielczość 1 000 000 ppr, ale różnią się typem (inkrementalny vs. absolutny). A860-2001-T301 to oddzielny enkoder absolutny o wysokiej rozdzielczości z 16 milionami impulsów na obrót — inny produkt dla innych specyfikacji silnika. Żaden z nich nie jest wymienne bez odpowiednich zmian w konfiguracji wzmacniacza serwo i sterownika.

Ryzyko podrabiania i pozyskiwanie jakości

Podrabianie pulsecoderów FANUC jest udokumentowanym problemem na rynku części zamiennych dla przemysłu. Nieoryginalne enkodery zazwyczaj szybko ulegają awarii, ponieważ nie są w stanie odtworzyć precyzji optycznej i integralności sygnału oryginalnych jednostek wyprodukowanych przez FANUC — a niektóre nigdy nie działają poprawnie, generując ciągłe kody alarmowe, których nie można usunąć, niezależnie od regulacji parametrów.

Podrobione enkodery są najczęściej spotykane w niezweryfikowanych kanałach internetowych i na rynkach, gdzie oryginalna część FANUC jest trudna do zdobycia lokalnie. Wizualna identyfikacja podróbki nie zawsze jest możliwa na podstawie samego oględzin fizycznych — podrabiane jednostki często kopiują wygląd zewnętrzny i etykietowanie oryginalnych części.

Ochrona przed tym ryzykiem polega na pozyskiwaniu od dostawców, którzy obsługują zweryfikowany magazyn z udokumentowanym pochodzeniem i ponoszą odpowiedzialność za autentyczność części. Ta oferta zapewnia oryginalną produkcję FANUC. Jeśli kiedykolwiek pojawi się wątpliwość co do otrzymanej części, numer seryjny FANUC i oznaczenia produkcyjne na etykiecie enkodera można porównać ze znanymi oryginalnymi przykładami przed instalacją.

Często zadawane pytania

P1: Moja maszyna wyświetla alarm enkodera FANUC. Jak ustalić, czy pulsecoder A860-2005-T301 jest faktycznie przyczyną, a nie kabel enkodera lub wzmacniacz?

Alarmy serwo FANUC związane z enkoderem zazwyczaj dzielą się na kilka kategorii, a wyizolowanie wadliwego komponentu przed zamówieniem części pozwala uniknąć niepotrzebnej wymiany. Zacznij od sprawdzenia kabla enkodera — kabla łączącego pulsecoder silnika z portem CN2 wzmacniacza serwo — pod kątem widocznych uszkodzeń, zgiętych lub skorodowanych pinów, lub luźnego połączenia na którymkolwiek końcu. Uszkodzony kabel jest częstą przyczyną alarmów enkodera i jest tańszy w wymianie niż sam pulsecoder. Jeśli kabel jest nienaruszony, zamień kabel enkodera podejrzanej osi z dobrym kablem z innej osi na tej samej maszynie (zakładając, że używany jest ten sam typ kabla) i obserwuj, czy alarm podąża za kablem, czy pozostaje przy silniku. Jeśli alarm pozostaje przy silniku niezależnie od kabla, prawdopodobną usterką jest sam pulsecoder. Kody alarmowe FANUC z serii 300 i kategorie alarmów SV specyficzne dla nieprawidłowości sygnału sprzężenia zwrotnego są typowymi wskaźnikami awarii pulsecodera, chociaż techniczne odniesienie FANUC lub dokumentacja maszyny dostarczą dokładnej interpretacji numeru alarmu dla Twojego modelu sterownika.

P2: Czy A860-2005-T301 można zastąpić absolutnym enkoderem A860-2000-T301, jeśli wersja inkrementalna jest niedostępna?

Nie — te dwa enkodery nie są wymienne, mimo że mają tę samą klasę rozdzielczości 1 000 000 ppr. Oznaczenia αiI (inkrementalny) i αiA (absolutny) odzwierciedlają fundamentalną różnicę w sposobie, w jaki enkoder komunikuje pozycję ze wzmacniaczem serwo i sterownikiem. Absolutny pulsecoder stale dostarcza pełny adres pozycji do wzmacniacza i zachowuje pozycję podczas cykli zasilania. Inkrementalny pulsecoder liczy od odniesienia resetu i wymaga ponownego odniesienia po każdym cyklu zasilania. Wewnętrzne oprogramowanie wzmacniacza serwo i parametry osi sterownika CNC są konfigurowane podczas ustawiania dla sprzężenia zwrotnego inkrementalnego lub absolutnego z każdej osi. Instalacja absolutnego enkodera na osi skonfigurowanej dla sprzężenia zwrotnego inkrementalnego — lub odwrotnie — spowoduje alarmy wzmacniacza uniemożliwiające działanie osi, a w niektórych konfiguracjach może generować nieprawidłowe dane pozycji bez alarmu. Typ zamiennego enkodera musi być zgodny z oryginałem.

P3: Czy wymiana pulsecodera wymaga jakichkolwiek zmian parametrów lub ponownej inicjalizacji sterownika po instalacji?

W przypadku bezpośredniej wymiany uszkodzonego A860-2005-T301 na identyczny A860-2005-T301 na tej samej osi, nie są wymagane żadne zmiany parametrów, pod warunkiem, że zamiennik jest tego samego typu pulsecodera i instalacja mechaniczna jest prawidłowa. Parametry wzmacniacza serwo i sterownika CNC, które określają typ i rozdzielczość enkodera, zostały ustawione podczas pierwotnego uruchomienia maszyny i pozostają zapisane w pamięci nieulotnej sterownika. Ponieważ zamienny enkoder jest identyczny pod względem specyfikacji z usuniętym, te parametry pozostają ważne. Po instalacji może być wymagane — w zależności od trybu referencyjnego maszyny — ponowne ustalenie punktu odniesienia maszyny (powrót do zera lub pozycja domowa), ponieważ enkoder inkrementalny nie zachowuje absolutnej pozycji podczas wymiany. Postępuj zgodnie z procedurą producenta maszyny dotyczącą ustalania pozycji odniesienia po konserwacji obejmującej wymianę enkodera.

P4: Sprzęgło Oldhama jest wspomniane w procedurze wymiany. Czy sprzęgło powinno być zawsze wymieniane jednocześnie z pulsecoderem?

Dokumentacja serwisowa FANUC zaleca instalację nowego sprzęgła Oldhama wraz z nowym pulsecoderem podczas wymiany enkodera. Sprzęgło Oldhama jest elastycznym interfejsem mechanicznym między wałem silnika a wejściem pulsecodera. Jego celem jest przenoszenie obrotów, jednocześnie akceptując niewielkie ilości niedopasowania kątowego i osiowego, które w przeciwnym razie obciążałyby wewnętrzne łożysko i zespół optyczny pulsecodera. Sprzęgło, które było w użyciu przez lata — szczególnie w maszynie, która doświadczyła zużycia łożysk lub wibracji — mogło rozwinąć zużycie na swoich zębach napędowych lub stwardnienie materiału elementu elastycznego. Instalacja nowego enkodera na zużytym sprzęgle przenosi to zużycie spowodowane niedopasowaniem bezpośrednio na nowy pulsecoder, potencjalnie skracając jego żywotność. Wymiana sprzęgła jest tanią polisą ubezpieczeniową chroniącą inwestycję w enkoder.

P5: Ten enkoder jest wymieniony jako typ inkrementalny. Czy to oznacza, że maszyna musi wykonywać powrót do punktu odniesienia za każdym razem, gdy jest włączana?

Tak, jest to standardowe zachowanie operacyjne dla maszyn wykorzystujących pulsecodery inkrementalne. Ponieważ enkoder typu αiI A860-2005-T301 liczy pozycję od odniesienia resetu, zamiast zachowywać absolutny adres pozycji, system serwo nie zna absolutnej pozycji osi po włączeniu zasilania. Zanim sterownik CNC będzie mógł wykonać program obróbki, każda oś musi wykonać powrót do punktu odniesienia (zwany również powrotem do zera lub powrotem do pozycji domowej, w zależności od terminologii producenta maszyny), aby ustalić odniesienie pozycji. Jest to wbudowane w normalną sekwencję włączania zasilania dla każdej maszyny wyposażonej w sprzężenie zwrotne inkrementalne. Nie jest to warunek błędu — jest to zaprojektowany tryb pracy. Maszyny, w których eliminacja sekwencji powrotu do punktu odniesienia jest operacyjnie ważna, są zazwyczaj wyposażone w pulsecoder typu αiA (absolutny), który zachowuje pozycję podczas cykli zasilania i umożliwia natychmiastowe działanie osi po włączeniu zasilania bez powrotu do punktu odniesienia.
