Moduł wzmacniacza serwo Fanuc A06B-6130-H002

Fanuc A06B-6130-H002 | Beta i Servo Module BSVM1-20i — Interfejs światłowodowy FSSB, 240VAC, 8A Wejście / 6.8A Wyjście, Samodzielny zasilacz, Kompatybilny z serią 0i

Przegląd

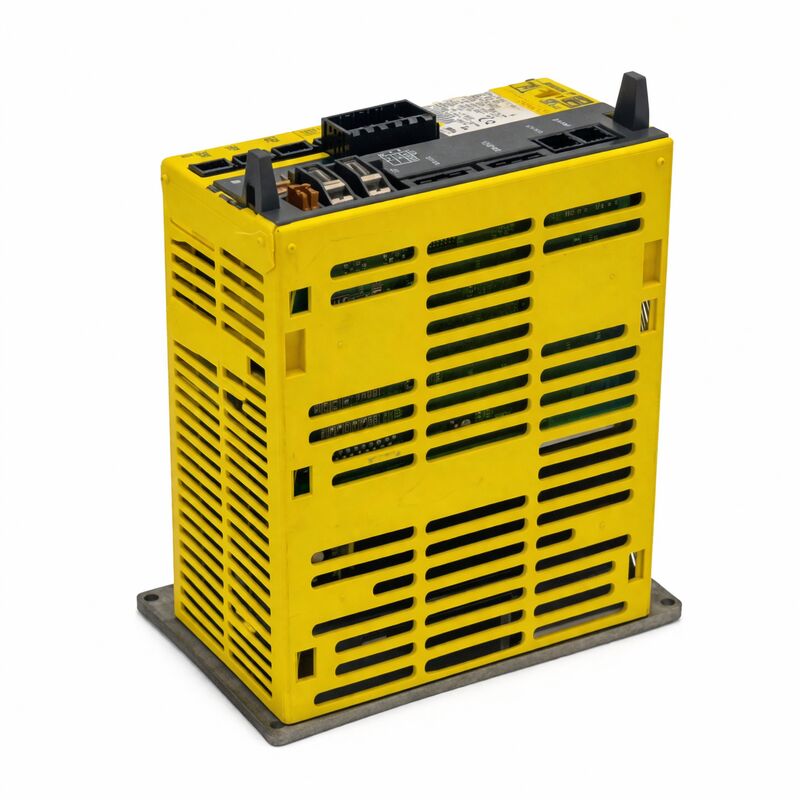

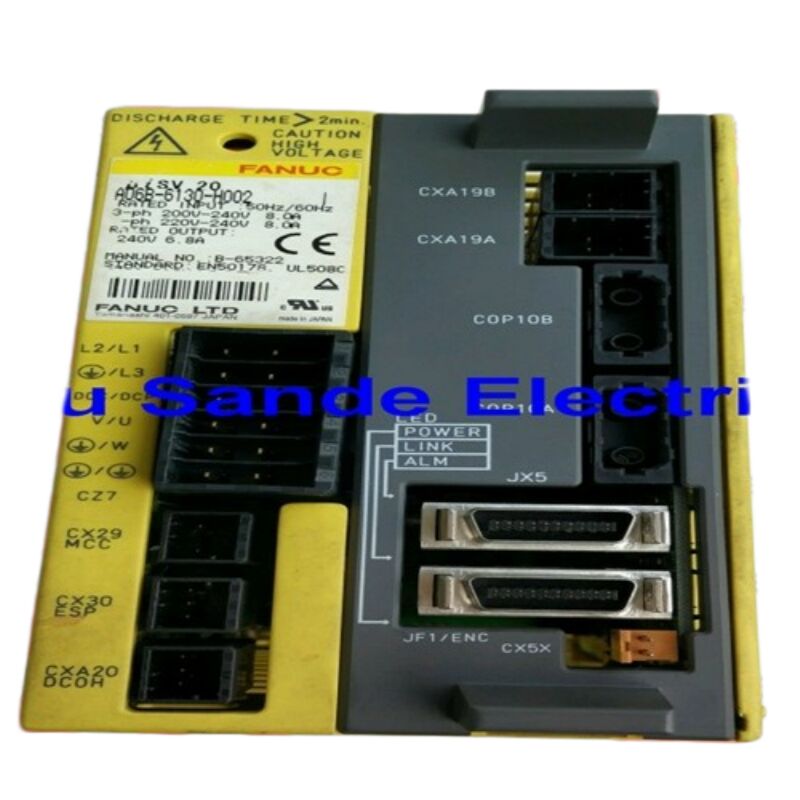

Moduł serwo Fanuc A06B-6130-H002 to wariant światłowodowy FSSB modułu serwo Beta i BSVM1-20i firmy Fanuc — ta sama nazwa modułu BSVM1-20i co w przypadku modułu I/O Link A06B-6132-H002, ale łączący się z CNC poprzez FSSB (Fanuc Serial Servo Bus) przy użyciu kabla światłowodowego zamiast magistrali szeregowej I/O Link.To rozróżnienie interfejsu określa rolę napędu w architekturze maszyny: podczas gdy wariant I/O Link integruje się z funkcją osi pomocniczej PMM, FSSB A06B-6130-H002 łączy się bezpośrednio z magistralą serwo CNC jako standardowa sterowana oś — uczestnicząc w interpolacji osi, ruchu synchronicznym i pełnym zakresie funkcji sterowania osiami CNC wraz z głównymi napędami serii alpha.

Interfejs światłowodowy FSSB używany w A06B-6130-H002 to ta sama szybka magistrala szeregowa, która łączy moduły SVM serii alpha z CNC, działająca z szybkością transmisji danych wystarczającą do zamknięcia pętli pozycji z częstotliwością cyklu interpolacji CNC.

Daje to modułowi Beta i, pomimo jego bardziej ekonomicznej klasy mocy w porównaniu do serii alpha, pełną integrację z architekturą sterowania ruchem CNC.

CNC traktuje oś Beta i podłączoną przez FSSB jako sterowaną oś CNC z tym samym sprzężeniem zwrotnym pozycji, regulacją prędkości i monitorowaniem alarmów, co każda oś serii alpha.

Charakterystyczną cechą konstrukcyjną A06B-6130-H002 jest wbudowany samodzielny zasilacz.

Zamiast współdzielić wspólną magistralę DC z innymi modułami napędowymi poprzez oddzielny moduł zasilania (jak robią to moduły SVM serii alpha), moduł Beta i lokalnie prostuje własne wejście AC i generuje własne napięcie magistrali DC.

Ta samodzielna konstrukcja pozwala na umieszczenie modułu niezależnie od głównego stosu napędów serwo — wszędzie tam, gdzie dostępna jest sieć zasilająca AC w maszynie — połączony z CNC tylko kablem światłowodowym FSSB.

Kluczowe specyfikacje

Parametr

Szeregowa magistrala światłowodowa FSSB firmy Fanuc działa w topologii pierścieniowej, łącząc CNC z każdym modułem napędowym po kolei.

CNC wysyła polecenia pozycji i odbiera sprzężenie zwrotne z enkodera dla wszystkich podłączonych osi jednocześnie, z czasami cyklu wystarczająco szybkimi do obliczeń pętli sterowania, które zapewniają płynny i dokładny ruch obróbki.

Połączenie FSSB w A06B-6130-H002 umieszcza go na tej magistrali jako pełnoprawnego uczestnika — CNC przypisuje mu literę osi (A, B, C lub numerowaną oś pomocniczą), konfiguruje jego parametry serwo i zarządza nim w tej samej architekturze pętli pozycji, co główne osie X/Y/Z maszyny.

Ta pełna integracja FSSB jest kluczową różnicą w stosunku do wariantu I/O Link.

Oś Beta i podłączona przez FSSB może interpolować z innymi osiami CNC — na przykład czwartą oś obrotową zsynchronizowaną z osią liniową podczas operacji cięcia helikalnego — w sposób, w jaki osie PMM I/O Link nie mogą.

Dla producentów maszyn i użytkowników potrzebujących osi pomocniczej z prawdziwą możliwością interpolacji CNC, zamiast ruchu pomocniczego sekwencjonowanego kodem M, moduł Beta i FSSB jest odpowiednim wyborem przy niższym koszcie niż pełny sprzęt serii alpha.

Samodzielny zasilacz — Elastyczność lokalizacji

Wbudowany prostownik i bank kondensatorów magistrali DC w A06B-6130-H002 przekształca przychodzące zasilanie 240V AC bezpośrednio na wewnętrzną magistralę DC napędu, bez potrzeby stosowania oddzielnego modułu zasilania (PSM), jak w architekturze SVM serii alpha.

Jest to zarówno zaleta kosztowa (brak potrzeby PSM dla instalacji Beta i), jak i zaleta układu — moduł można zainstalować w dowolnym miejscu, gdzie dostępne jest zasilanie 240V AC, połączony z CNC za pomocą jednego kabla światłowodowego.

W instalacjach obrabiarek oznacza to, że napęd stołu obrotowego czwartej osi można zamontować w kompaktowej obudowie satelitarnej w pobliżu mechanizmu stołu obrotowego, a jedynie kabel światłowodowy biegnie z powrotem do głównej szafy sterowniczej CNC.

Producent maszyny unika prowadzenia ciężkiego kabla magistrali DC z głównej szafy do zdalnej lokalizacji osi, co upraszcza projekt okablowania maszyny i skraca czas instalacji.

Samodzielne zasilanie oznacza również, że A06B-6130-H002 ma własną izolację od awarii — awaria magistrali DC w module Beta i nie wpływa na zasilanie głównego stosu napędowego i nie przerywa pracy głównych osi maszyny.

Często zadawane pytania

P1: Jaka jest podstawowa różnica między A06B-6130-H002 (FSSB) a A06B-6132-H002 (I/O Link)?

Oba moduły to fizycznie BSVM1-20i o identycznych parametrach mocy — 8A wejściowe, 6.8A wyjściowe, 240VAC.

Różnica leży wyłącznie w interfejsie komunikacyjnym. H002 w serii 6130 wykorzystuje światłowód FSSB, łącząc się jako pełna oś CNC, która może uczestniczyć w zinterpolowanych ruchach obróbki.

H002 w serii 6132 wykorzystuje I/O Link, działając jako oś pomocnicza zarządzana przez funkcję PMM z poleceniami pozycji sterowanymi kodem M.

Wybór między nimi zależy od tego, czy oś potrzebuje pełnej możliwości interpolacji CNC (wybierz FSSB), czy prostszego pozycjonowania pomocniczego (wybierz I/O Link).

P2: Jaki kabel światłowodowy łączy A06B-6130-H002 z CNC?

Kabel światłowodowy FSSB wykorzystuje standardowy interfejs światłowodowy z tworzywa sztucznego firmy Fanuc — ten sam typ światłowodu używany do podłączania modułów SVM serii alpha.

Kabel to zazwyczaj numer części Fanuc A66L-6001-0023 lub równoważny kabel światłowodowy z tworzywa sztucznego z opatentowanym złączem na każdym końcu.

Kabel biegnie od portu złącza FSSB CNC (lub ostatniego napędu w łańcuchu pierścieniowym) do złącza wejściowego FSSB A06B-6130-H002. Maksymalna dopuszczalna długość kabla zależy od specyfikacji światłowodu — należy zapoznać się z instrukcją połączeń Fanuc dla używanego sterownika z serii 0i.

P3: Czy A06B-6130-H002 wymaga ładowania parametrów przed uruchomieniem, tak jak I/O Link BSVM1-20i?

Tak. Podobnie jak wszystkie moduły serwo Beta i, A06B-6130-H002 wymaga załadowania parametrów serwo specyficznych dla silnika z CNC przed uruchomieniem osi.

Procedura ładowania parametrów dla wariantu FSSB wykorzystuje standardową sekwencję inicjalizacji parametrów serwo CNC — tę samą procedurę, która jest używana dla osi serii alpha.

Oznacza to, że moduł zamienny będzie wyświetlał warunki alarmu serwo i odrzucał polecenia ruchu, dopóki nie zostaną załadowane i zapisane poprawne parametry silnika (model silnika, typ enkodera, wzmocnienia pętli itp.).

P4: Wskaźnik alarmu na A06B-6130-H002 to prosta dioda LED — jak identyfikowana jest awaria?

BSVM1-20i wykorzystuje podstawowy wskaźnik LED zamiast wyświetlacza numerycznego. Gdy wystąpi alarm, dioda LED się zapala. Konkretny kod alarmu należy odczytać z wyświetlacza alarmów CNC lub z ekranów diagnostyki serwo CNC — sama dioda LED napędu nie identyfikuje typu awarii.

W sterowniku 0i-MC/MD numer alarmu serwo pojawia się na wyświetlaczu panelu operatora i jest rejestrowany w historii alarmów CNC.

Jest to autorytatywne źródło awarii — użyj numeru alarmu z CNC, aby wyszukać kategorię awarii i postępować zgodnie z odpowiednią procedurą diagnostyczną.

P5: Czy A06B-6130-H002 można naprawić, czy wymiana jest jedyną praktyczną opcją?

Naprawa jest technicznie możliwa, ale ograniczona dostępnością części. Moduły tranzystorowe 50A i wentylator wewnętrzny są dostępne jako części serwisowe; bateria (do podtrzymania enkodera absolutnego) jest standardowym materiałem eksploatacyjnym.

Jednak karta sterująca A20B-2101-005x i płyta okablowania A20B-2101-0091 nie są sprzedawane oddzielnie od modułu — jeśli te płyty ulegną uszkodzeniu, jedyną praktyczną drogą jest wymiana modułu.

Większość dostawców usług oferuje zatem A06B-6130-H002 jako usługę wymiany: wadliwy moduł klienta jest oceniany, wymieniane są standardowe materiały eksploatacyjne i testowane, a odnowiony moduł jest zwracany lub dostarczany z zapasów wymiany z gwarancją.
