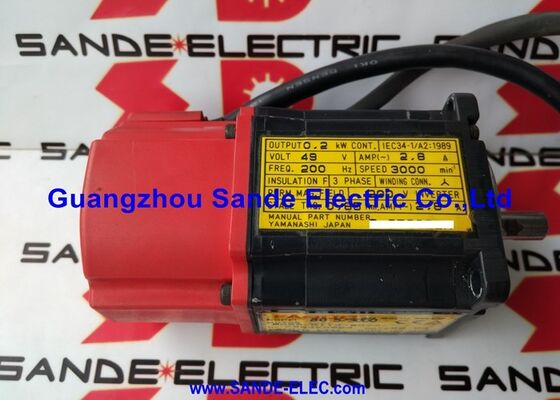

Fanuc A06B-0033-B077#0008 — Serwo silnik AC serii αiF z hamulcem postojowym do ciężkich osi CNC

FANUC · SERWO SILNIK AC · SERIA αiF

Przegląd produktu

Fanuc A06B-0033-B077#0008 to wielkogabarytowy bezszczotkowy serwo silnik AC z serii αiF firmy Fanuc — seria o wysokiej bezwładności i wysokim momencie obrotowym z platformy serwo silników αi firmy Fanuc. Zaprojektowany do zastosowań z ciężkimi osiami w obrabiarkach CNC i wielkoskalowej automatyce przemysłowej, zapewnia stały moment obrotowy i solidną konstrukcję mechaniczną, której wymagają wymagające środowiska produkcyjne.

Oznaczenie αiF oznacza specyficzną pozycję w gamie silników firmy Fanuc. Podczas gdy serie αis i αi obsługują wymagania osi kompaktowych i średniego zasięgu, seria αiF jest przeznaczona do osi przenoszących znaczną bezwładność obciążenia — dużych stołów roboczych, ciężkich głowic wrzeciona, konstrukcji bramowych typu mostowego i każdej napędzanej osi, w której bezwładność odbita na wale silnika jest wystarczająco wysoka, aby silnik o standardowej ramie był niewłaściwym wyborem. Większy wirnik, cięższa rama i podwyższona moc znamionowa momentu obrotowego nie są przypadkowe — są powodem istnienia tego silnika w rodzinie produktów αi.

Kod opcji #0008 jest istotną częścią pełnego numeru części. Wskazuje on specyficzną konfigurację zainstalowaną fabrycznie — w tym przypadku zintegrowany hamulec postojowy. Hamulec załącza się po odłączeniu zasilania silnika, utrzymując oś w pozycji przeciwko grawitacji lub pozostałemu obciążeniu, bez polegania na serwonapędzie w celu utrzymania momentu obrotowego. W przypadku osi pionowych, konstrukcji bramowych bez przeciwwagi i wszelkich zastosowań, w których oś bez zasilania nie może się przesuwać ani opadać, nie jest to opcjonalna wygoda — jest to wymóg bezpieczeństwa i funkcjonalności.

Sufiks B077 definiuje typ enkodera i konfigurację złącza, określając kompatybilność kabli i parowanie wzmacniacza. Pełny numer części — w tym B077 i #0008 — musi być dokładnie dopasowany podczas zakupu zamiennika.

Kluczowe specyfikacje

Zrozumienie serii αiF

Fanuc dzieli swoją gamę serwo silników według klasy bezwładności, ponieważ kompromisy inżynieryjne są realne i mają konsekwencje. Silnik o niskiej bezwładności szybko przyspiesza, ale może stać się niestabilny, gdy bezwładność obciążenia znacznie przekracza bezwładność wirnika. Silnik o wysokiej bezwładności, taki jak te z serii αiF, jest zaprojektowany tak, aby pozostać stabilnym i sterowalnym z podłączonymi ciężkimi obciążeniami — większa bezwładność wirnika zapewnia korzystniejszy stosunek bezwładności, nawet gdy obciążenie osi jest znaczne.

Ta charakterystyka definiuje domenę zastosowań αiF. Nie jest to odpowiedni silnik do osi typu pick-and-place o dużej prędkości i małym obciążeniu. Jest to odpowiedni silnik do głównej osi dużej maszyny CNC, ciężkiego stołu obrotowego lub napędu belki bramowej, gdzie masa ruchu jest liczona w setkach kilogramów, a system serwo musi utrzymywać sztywność pozycjonowania pod obciążeniem bez oscylacji.

Trzy cechy tego silnika zasługują na bliższą uwagę:

Wirnik o wysokiej bezwładności zapewniający stabilne sterowanie pod obciążeniem. Geometria wirnika αiF jest zoptymalizowana do zastosowań, w których stosunek bezwładności obciążenia do silnika byłby niekorzystny przy mniejszym silniku. Zwiększając bezwładność wirnika, aby dopasować ją do profilu obciążenia, pętla sterowania serwonapędu może być dostrojona pod kątem sztywności i stabilności, bez walki z ekstremalnym niedopasowaniem między dynamiką silnika a obciążenia. Praktycznym rezultatem jest oś, która mocno utrzymuje pozycję, jest odporna na zakłócenia zewnętrzne i nie wymaga kompromisowych ustawień wzmocnienia, aby pozostać stabilną.

Zintegrowany hamulec postojowy — funkcjonalny i krytyczny dla bezpieczeństwa. Hamulec #0008 załącza się automatycznie po odłączeniu zasilania silnika. W osiach pionowych — głowice wrzeciona osi Z, napędy ramion pionowych, belki poprzeczne mostów — zapobiega to opadaniu pod wpływem grawitacji podczas zatrzymania awaryjnego, przerw w zasilaniu i normalnych sekwencji parkowania maszyny. Hamulec nie jest przeznaczony do zatrzymywania dynamicznego; utrzymuje on nieruchomą oś. Serwonapęd odpowiada za decelerację; hamulec utrzymuje pozycję po zatrzymaniu osi. Zrozumienie tego rozróżnienia jest ważne zarówno dla projektowania maszyny, jak i konserwacji.

Architektura enkodera szeregowego w całym zakresie. Zgodnie z resztą rodziny αi, A06B-0033-B077#0008 wykorzystuje enkoder szeregowy firmy Fanuc do sprzężenia zwrotnego pozycji. Enkoder przesyła cyfrowo dane o wysokiej rozdzielczości pozycji, obsługuje wykrywanie błędów w czasie rzeczywistym i umożliwia automatyczne identyfikowanie silnika przez wzmacniacz po włączeniu zasilania. W dużej maszynie, gdzie kable enkodera biegną kilka metrów przez zatłoczoną szafę i koryto kablowe, odporność na zakłócenia transmisji szeregowej w porównaniu do analogowych resolverów jest praktyczną zaletą — nie tylko punktem specyfikacji.

Typowe zastosowania

Seria αiF jest stosowana tam, gdzie zbiegają się wymagania dotyczące ciężkich obciążeń, dużych konstrukcji maszyn i bezpieczeństwa osi pionowych. Model A06B-0033-B077#0008 — z jego wyjściem o dużej ramie i zintegrowanym hamulcem — znajduje się na:

• Duże napędy głównych osi centrów obróbczych CNC poziomych i pionowych
• Napędy belek poprzecznych i ramion centrów obróbczych typu mostowego i bramowego
• Ciężkie osie posuwu wytaczarek i frezarek CNC
• Napędy osi obrotowych i wychylnych wielkoformatowych centrów obróbczych pięcioosiowych
• Napędy stołu i kolumny szlifierek CNC
• Ciężkie osie pozycjonujące paletyzatorów i linii transferowych
• Duże napędy stołów obrotowych i obrotnic CNC
• Napędy osi pionowych w każdej maszynie wymagającej pozycji parkowania utrzymywanej przez hamulec

Integracja systemu i kompatybilność wzmacniacza

A06B-0033-B077#0008 jest podłączany do modułów serwonapędów Fanuc serii αi zainstalowanych w szafach sterowniczych CNC z rodzinami sterowników serii 0i, 16i, 18i, 21i, 30i, 31i i 32i. W przypadku zastosowań z dużymi osiami, wybrany moduł serwonapędu musi być dobrany tak, aby odpowiadał znamionowemu prądowi silnika i szczytowemu zapotrzebowaniu na moment obrotowy — częstym przeoczeniem zarówno podczas uruchamiania nowej maszyny, jak i podczas zakupu zamiennika jest wybór serwonapędu o mocy znamionowej dla mniejszego silnika z tej samej serii.

Interfejs enkodera szeregowego automatycznie identyfikuje silnik po włączeniu zasilania, ładując standardowe parametry modelu silnika do wzmacniacza bez ręcznego wprowadzania. Parametry specyficzne dla osi — limity ruchu, zaciski momentu obrotowego, profile przyspieszenia — są przechowywane w sterowniku CNC i muszą zostać przywrócone z zapasowego zestawu parametrów po każdej wymianie silnika.

Obwód hamulca postojowego wymaga oddzielnego podłączenia zasilania 24V DC, zazwyczaj pobieranego z zasilania panelu sterowania maszyny. Załączanie i zwalnianie hamulca jest sterowane przez sterownik CNC za pomocą dedykowanego wyjścia przekaźnikowego lub zintegrowanego wyjścia sterowania hamulcem wzmacniacza, w zależności od konstrukcji elektrycznej maszyny. Przed demontażem i ponownym montażem należy potwierdzić schemat okablowania hamulca na podstawie rysunków elektrycznych maszyny.

Zestawy kabli są definiowane przez specyfikację złącza B077. Zarówno kabel zasilający, jak i kabel enkodera muszą być zgodne. W dużych maszynach, gdzie kable silnika są prowadzone przez łańcuchy kablowe lub korytka, należy sprawdzić kable pod kątem zużycia lub uszkodzeń podczas wymiany silnika — wymiana kabli w dużym centrum obróbczym jest znacznie bardziej uciążliwa niż w kompaktowej maszynie, a wykonanie jej proaktywnie podczas planowanej wymiany silnika pozwala uniknąć drugiego nieplanowanego przestoju.

Uwagi dotyczące wymiany i zakupu

A06B-0033-B077#0008 jest częstym elementem zamiennym w dużych maszynach CNC napędzanych przez Fanuc, gdzie połączenie obciążeń osi o wysokiej bezwładności i wymagań dotyczących napędów pionowych sprawia, że seria αiF z opcją hamulca jest standardową specyfikacją producenta maszyny.

Precyzja pełnego numeru części jest kluczowa. B077 definiuje typ enkodera i złącza. #0008 definiuje opcję hamulca. Silnik zakupiony bez hamulca — lub z innym wariantem enkodera — nie będzie pasował jako bezpośredni zamiennik. Przed zakupem należy potwierdzić oba elementy numeru części z tabliczki znamionowej uszkodzonego silnika.

Weryfikacja funkcji hamulca po instalacji. Po zamontowaniu silnika zamiennego, należy zweryfikować załączanie i zwalnianie hamulca jako część odbioru technicznego. Potwierdzić, że hamulec całkowicie zwalnia po włączeniu zasilania silnika — częściowe zwolnienie powoduje nadmierne nagrzewanie i przedwczesne zużycie hamulca. Potwierdzić, że hamulec całkowicie załącza się po odłączeniu zasilania — niepełne załączenie w osi pionowej stanowi zagrożenie dla bezpieczeństwa.

Kopia zapasowa parametrów przed demontażem. Przed rozpoczęciem demontażu silnika należy wykonać kopię zapasową pełnego zestawu parametrów CNC. W dużych maszynach ze złożonymi zestawami parametrów wieloosiowych, odtworzenie parametrów osi wyłącznie na podstawie dokumentacji jest czasochłonne i podatne na błędy.

Nowe vs. odnowione jednostki. Oba są dostępne za pośrednictwem autoryzowanej sieci serwisowej Fanuc i wykwalifikowanych centrów regeneracji stron trzecich. W przypadku odnowionych silników serii αiF należy zweryfikować, czy wymieniono łożyska, sprawdzono enkoder, przeprowadzono inspekcję hamulca i testy wydajności. W szczególności zespół hamulca powinien być potwierdzony pod kątem pełnego momentu trzymającego — zużyty lub zanieczyszczony hamulec w dużej osi pionowej stanowi realne ryzyko dla bezpieczeństwa, jeśli nie zostanie zidentyfikowany przed powrotem silnika do eksploatacji.

Często zadawane pytania

P1. Czym seria αiF różni się od standardowych serii αi i αis? αiF to seria wielkogabarytowych serwo silników o wysokiej bezwładności firmy Fanuc. Jest przeznaczona do zastosowań z ciężkimi osiami, gdzie bezwładność obciążenia jest zbyt duża, aby silnik o standardowej lub kompaktowej ramie mógł ją stabilnie kontrolować. αiF zapewnia wyższy moment obrotowy i korzystniejszy stosunek bezwładności dla ciężkich obciążeń — nie jest zamiennikiem silników αi lub αis na lżejszych osiach, ani te silniki nie są odpowiednimi zamiennikami dla αiF na ciężkich osiach.

P2. Co oznacza kod opcji #0008 i czy jest on wymagany w moim zastosowaniu? Kod opcji #0008 oznacza fabrycznie zainstalowany zintegrowany hamulec postojowy. Hamulec załącza się po odłączeniu zasilania silnika, utrzymując oś przeciwko grawitacji lub pozostałemu obciążeniu. Jest wymagany w osiach pionowych i wszelkich zastosowaniach, w których oś bez zasilania musi pozostać nieruchoma, nie polegając na momencie obrotowym serwonapędu. Wariant bez hamulca nie może być bezpiecznie zastąpiony na tych osiach.

P3. Czy hamulec postojowy zatrzymuje oś podczas zatrzymania awaryjnego? Nie. Hamulec postojowy jest urządzeniem do utrzymywania pozycji, a nie hamulcem do zatrzymywania dynamicznego. Serwonapęd deceleruje oś podczas sekwencji zatrzymania awaryjnego; hamulec załącza się po zatrzymaniu osi, aby utrzymać ją w pozycji. Użycie hamulca do zatrzymywania dynamicznego spowoduje szybkie zużycie i przedwczesne uszkodzenie hamulca.

P4. Czy sufiks B077 jest wymienne z innymi wariantami sufiksów B0xx? Nie. Sufiks określa typ enkodera i konfigurację złącza. Różne warianty sufiksów mają niekompatybilne geometrie złączy lub protokoły enkoderów, które uniemożliwiają bezpośrednią instalację bez modyfikacji kabli lub okablowania. Pełny numer części, w tym B077 i #0008, musi dokładnie odpowiadać oryginalnemu silnikowi.

P5. Co należy potwierdzić po zainstalowaniu zamiennika A06B-0033-B077#0008? Przywrócić parametry osi sterownika CNC z kopii zapasowej, a następnie zweryfikować funkcję hamulca — potwierdzić pełne zwolnienie hamulca po włączeniu zasilania silnika i całkowite załączenie hamulca po odłączeniu zasilania. Przywrócić i zweryfikować programowe limity ruchu przed ponownym uruchomieniem osi. W osiach pionowych wykonać kontrolowany ruch ręczny, aby potwierdzić, że oś prawidłowo utrzymuje pozycję po załączeniu hamulca przed uruchomieniem cykli automatycznych.
