Fanuc A06B-0078-B403 αis Series Kompaktowy serwomotor AC do osi narzędziowych CNC

FANUC · AC SERVO MOTOR · αIS SERIES

Przegląd produktu

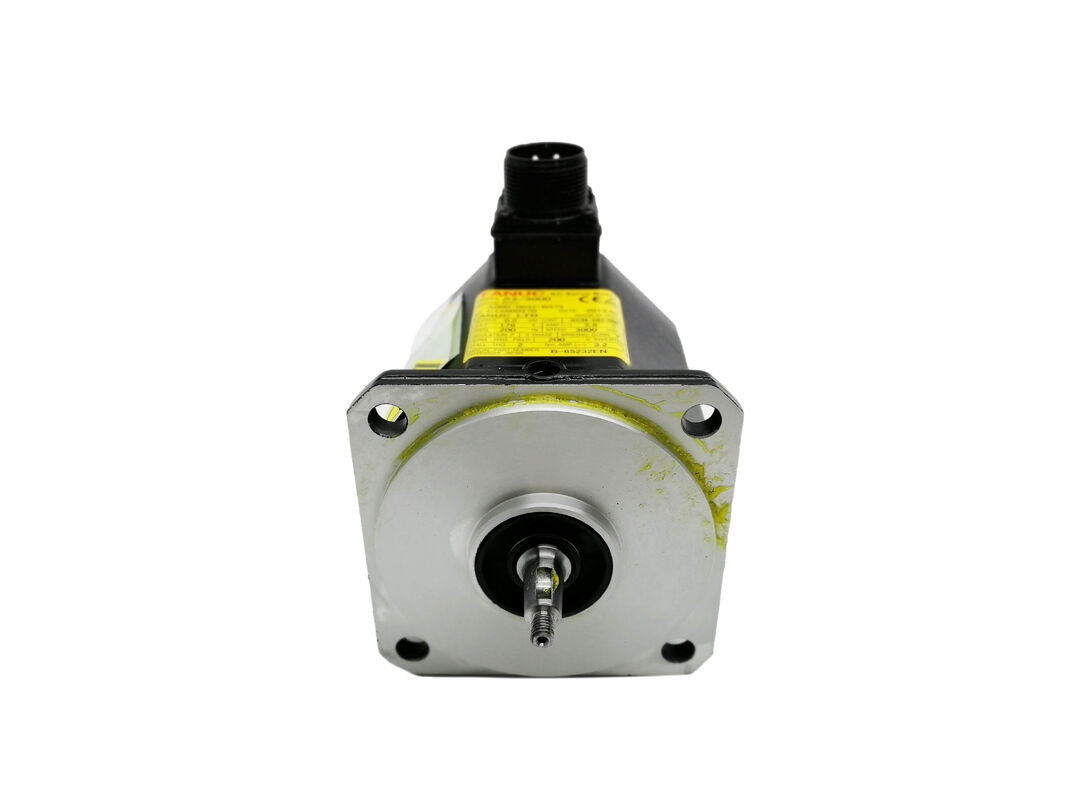

Fanuc A06B-0078-B403 to kompaktowy serwomotor biegany bez szczotek z serii αis firmy Fanuc.Jest zbudowany specjalnie do integracji z modułami wzmacniaczy serwo serii αi firmy Fanuc, działający jako część w pełni dopasowanego systemu napędu i silnika w środowiskach narzędziowych CNC i automatyki fabrycznej.

W przypadku gdy standardowe silniki serii αi są przeznaczone do zastosowań o średniej i dużej osi, oznaczenie αis odzwierciedla zoptymalizowany pakiet dla osi, w których przestrzeń fizyczna jest ograniczona, masa przemieszczona jest mniejsza,lub wielokrotne osi serwo dzielą kompaktowy odcisk maszyny. Silnik zapewnia dokładność pozycji i odpowiedź klasy Fanuc w mniejszej ramie bez wychodzenia poza ekosystem αi,to samo zarządzanie parametrami za pośrednictwem sterownika CNC.

B403 nie jest ogólnym deskriptorem, ale określa wariant kodera silnika i konfigurację złącza, który bezpośrednio określa kompatybilność kabli i sparowanie wzmacniaczy.Zdobytek odpowiedniego sufiksu jest tak samo ważny, jak odpowiedni numer modelu podstawowego. Szczególnie przy zakupie części zastępczej dla istniejącej maszyny..

Główne specyfikacje

Do czego przeznaczona jest seria αis

Fanuc serwo silnik jest segmentowany według klasy bezwładności i wielkości ramy,i seria αis jest skierowana do aplikacji, które nie potrzebują przestrzeni obrotowej większej ramki, ale potrzebują tej samej rozdzielczości kodera, kompatybilność wzmacniacza i standard niezawodności jak reszta rodziny αi.

Kompaktowy ślad, bez uszczerbku dla jakości informacji zwrotnych.Seria αis wykorzystuje tę samą architekturę kodowania seryjnego, którą można znaleźć w całej linii αi.i bezproblemowe rozpoznawanie wzmacniacza bez względu na fizyczny rozmiar silnikaKompaktność nie przychodzi kosztem integralności informacji zwrotnych.

Pasuje do ekosystemu wzmacniacza αi.A06B-0078-B403 łączy się z modułami wzmacniacza serwo serii αi wewnątrz szaf Fanuc CNC.automatyczne ładowanie właściwego modelu silnika bez ręcznego wprowadzania parametrówDla producentów maszyn i inżynierów serwisowych eliminuje to powszechne źródło błędów konfiguracyjnych podczas wymiany lub rozbudowy systemu.

Zalety koderów seryjnych w środowiskach przemysłowych.Cyfrowa transmisja seryjna jest z natury bardziej odporna na hałas niż sygnały analogowe przez długie przejazdy kablowe w hałaśliwych środowiskach narzędzi maszynowych.Encoder αis obsługuje również tryby pozycji bezwzględnej lub przyrostowej w zależności od konkretnego wariantu encodera.

Przystosowane do maszyn wieloosiowych z ograniczeniami przestrzennymi.Na maszynach, w których trzy, cztery lub pięć osi serwo są zapakowane w kompaktową strukturę √ stoły obrotowe, wymienniki narzędzi, podszpilki,√ mniejsza ramka αis pozwala inżynierom spełniać wymagania dotyczące momentu obrotowego i prędkości bez przeprojektowania obudowy mechanicznej wokół większego korpusu silnika.

Typowe zastosowania

A06B-0078-B403 pojawia się najczęściej w platformach CNC i automatyzacji, gdzie potrzebna jest mała, niezawodna oś serwo jako część większej maszyny napędzanej przez Fanuc:

• Pozycjonowanie podzwojowego i ogonowego zwojowego CNC
• Oś napędowa automatycznego wymiennika narzędzi
• Stół obrotowy CNC i sterowanie głowicą indeksującą
• Kompaktowe osi pomocnicze ośrodków obróbki
• Maszyny o napięciu pięcioosiowym i napędów obrotowych
• Wyroby z tworzyw sztucznych, z tworzyw sztucznych
• Przesyłki osi do precyzyjnego szlifowania w małym formacie
• Pozycjonowanie ładowarki bramkowej i przenoszenia części

Kompatybilność napędu i sterownika

A06B-0078-B403 działa w ramach modułów wzmacniaczy serwo serii αi firmy Fanuc, które są umieszczone w szafkach CNC obsługujących rodziny sterowników Fanuc, w tym serii 0i, 16i, 18i, 21i, 30i, 31i i 32i.Silnik i wzmacniacz komunikują się za pośrednictwem FSSB Fanuc (Fanuc Serial Servo Bus) lub bezpośredniego połączenia kodującego seryjnego w zależności od konkretnej architektury szafki.

Ponieważ silnik jest automatycznie identyfikowany przez wzmacniacz poprzez interfejs kodera, ładowanie parametrów jest w dużej mierze automatyczne w standardowych konfiguracjach.wszelkie instalacje zastępcze powinny być zwalidowane w stosunku do zapasowych parametrów maszyny w celu potwierdzenia, że dane dostosowawcze dla określonej osi, ograniczenia momentu obrotowego, granice jazdy oprogramowania

Zestawy kabli do A06B-0078-B403 są określone w specyfikacji złącza B403.W miarę możliwości zachować oryginalne kable z uszkodzonego silnika, lub kabli wymiany źródłowej za pośrednictwem Fanuc lub upoważnionego dystrybutora przy użyciu oryginalnego schematu okablowania maszyny.

Uwaga dotycząca zakupu zamiennika

A06B-0078-B403 jest często wymienianą jednostką w maszynach CNC napędzanych przez Fanuc ze względu na skalę zainstalowanej bazy obsługującej silniki serii αis w całej światowej produkcji.

Pełny numer części musi dokładnie odpowiadać.lub inne warianty sufiksu .

Zarówno nowe, jak i odnowione jednostki są dostępne za pośrednictwem autoryzowanej sieci serwisowej firmy Fanuc oraz kwalifikowanych centrów odbudowy serwomotorów.Odbudowane urządzenia z renomowanych źródeł są opcją opłacalną dla budżetów konserwacji wrażliwych na koszty, pod warunkiem, że producent wymienia łożyska, sprawdza koder i weryfikuje jednostkę w stosunku do specyfikacji działania Fanuc przed wysyłką.

Częste pytania

Z jakimi sterownikami Fanuc CNC jest kompatybilny A06B-0078-B403?Jest kompatybilny z systemami Fanuc CNC wykorzystującymi moduły wzmacniaczy serwo serii αi, w tym rodziny sterowników serii 0i, 16i, 18i, 21i, 30i, 31i i 32i.Przed instalacją należy potwierdzić specyficzną klasyfikację modułu wzmacniacza i konfigurację gniazda.

P2: Jaka jest różnica między serią silników αi i αis?Określenie αis wskazuje na kompaktowy, mały wariant serii αi. The αis motors share the same serial encoder architecture and amplifier compatibility as the standard αi series but are optimized for applications where a smaller physical footprint is required without leaving the Fanuc servo ecosystem.

P3. Czy przyrostek B403 jest wymienny z innymi wariantami przyrostu B4xx?Zastępowanie innym wariantem sufiksu, takim jak B400 lub B402, może skutkować niezgodnością z podłączeniem,niezgodność protokołu kodera, lub nieprawidłowe obciążenie parametrów silnika przez wzmacniacz.

P4: Czy A06B-0078-B403 wymaga ręcznego ustawiania parametrów po instalacji?W większości standardowych konfiguracji wzmacniacz serii αi odczytuje automatycznie dane identyfikacyjne silnika z kodu seryjnego przy podłączeniu i ładuje odpowiednie parametry modelu silnika.parametry specyficzne dla oś ̇ ograniczenia jazdyPo każdej wymianie silnika należy przywrócić ustawienia momentu obrotowego i przyspieszenia z pliku zapasowego parametrów maszyny.

P. Czy odnowione jednostki są wiarygodną opcją dla tego silnika?Tak, pod warunkiem, że remanufaktur zastępuje łożyska, sprawdza i weryfikuje zespół kodera oraz testuje działanie urządzenia na podstawie specyfikacji Fanuc przed dostarczeniem.Do maszyn produkcyjnych o znaczeniu krytycznym, żądać dokumentacji dotyczącej procesu przebudowy i wyników badań przed przyjęciem odnowionej jednostki.
