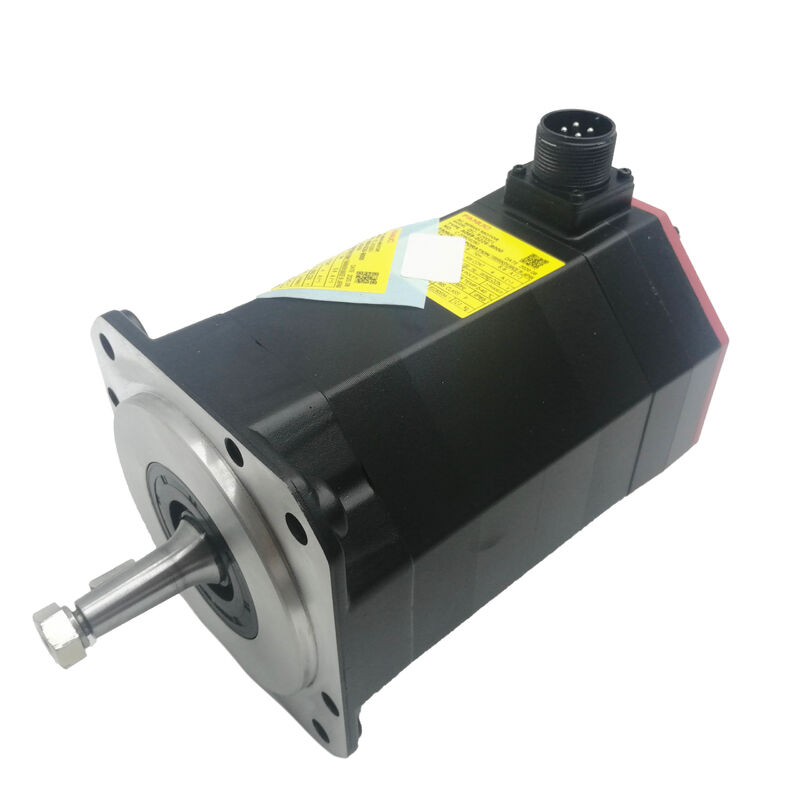

Silnik serwo AC Fanuc A06B-0229-B300 — αiF 8/3000HV, stożkowy wał, hamulec 24V, absolutny A1000

Przegląd produktu

Numer części: A06B-0229-B300

Szukano również jako: A06B0229B300, FANUC A06B-0229-B300, Fanuc A06B0229B300

Model silnika: αiF 8/3000HV (Alpha iF 8/3000 Wysokie napięcie)

Klasyfikacja: Bezszczotkowy silnik serwo AC Fanuc Alpha iF High-Voltage — moment obrotowy przy zatrzymaniu 8 Nm, 3000 obr./min, stożkowy wał z wpustem, hamulec sprężynowy 24V, enkoder absolutny Alpha i A1000, IP65, klasa 400V

Specyfikacje techniczne

Oznaczenie HV — co zmienia i dlaczego ma znaczenie

Wszystko w numerze części A06B-0229-B300 ma odpowiednik w standardowej rodzinie αiF 200V — ta sama rama, ten sam moment obrotowy przy zatrzymaniu, ta sama konfiguracja stożkowego wału i hamulca. Jedyna litera, która zmienia cały obraz, to HV.

HV oznacza Wysokie napięcie — a w kontekście Fanuc αiF oznacza to, że ten silnik i dopasowany do niego wzmacniacz pracują z zasilania klasy 400V zamiast klasy 200V używanej przez standardową serię αiF. Napięcie zasilania silnika wynosi 364V zamiast zakresu ~149–200V standardowych wariantów. Wzmacniacz pobiera moc z 400-woltowego zasilania trójfazowego, obniża napięcie wewnętrznie do napięcia roboczego silnika i zasila uzwojenie silnika za pomocą tej samej architektury sterowania serwo co platforma 200V.

Praktycznym powodem istnienia systemów klasy 400V w konstrukcjach obrabiarek CNC jest infrastruktura. Znaczna część światowych zakładów przemysłowych — szczególnie w Europie i dużej części Azji — dystrybuuje trójfazowe zasilanie 400V do obwodów obrabiarek jako standard. Uruchomienie systemu serwo klasy 200V w zakładzie 400V wymaga transformatora obniżającego napięcie dla zasilania serwo, co zwiększa koszty, zajmuje miejsce w szafie sterowniczej i stanowi potencjalny punkt awarii. Platforma silnika i wzmacniacza HV eliminuje ten transformator, przyjmując bezpośrednio zasilanie 400V.

Dla użytkownika końcowego wymieniającego uszkodzony A06B-0229-B300, oznaczenie HV tworzy jeden bezwzględny warunek: wymiana musi być również wariantem HV. Standardowy silnik αiF 8/3000 200V — pomimo identycznych parametrów momentu obrotowego i prędkości — nie może być zamiennikiem w systemie wzmacniacza HV. Napięcie uzwojenia silnika, napięcie wyjściowe wzmacniacza i konfiguracja parametrów systemu są dopasowane do platformy HV. Nie jest to drobne ryzyko zamiany; jest to niezgodność konfiguracji, która spowoduje natychmiastową awarię systemu lub uszkodzenie silnika.

8 Nm, stożkowy wał, hamulec: trzy decyzje osadzone w jednym numerze części

Trzy definiujące cechy mechaniczne i wydajnościowe A06B-0229-B300 — moment obrotowy przy zatrzymaniu, typ wału i hamulec — odzwierciedlają konkretny wybór projektowy dokonany przez producenta maszyny, który określił ten silnik. Wszystkie trzy muszą zostać odtworzone w każdej identycznej wymianie.

Osiem niutonometrów momentu obrotowego przy zatrzymaniu plasuje ten silnik w produktywnym środku zakresu αiF HV. Na śrubie kulowej o skoku 10 mm i sprawności 90%, 8 Nm generuje około 4,5 kN ciągłego ciągu osiowego — zakres obciążenia osi stołu średniej wielkości centrum obróbczego CNC, osi posuwu suportu tokarki średniej wielkości centrum tokarskiego lub dodatkowej osi liniowej w większej maszynie wieloosiowej. Ciągła moc wyjściowa 1,6 kW zapewnia ciągłą wydajność cięcia, której potrzebują te osie podczas długich cykli obróbki, bez przekraczania znamionowej temperatury silnika.

Stożkowy wał z wpustem jest preferowanym interfejsem połączenia w przemyśle obrabiarek z dobrego powodu. Geometria stożka samocentruje piastę sprzęgła podczas instalacji — piasta jest wciągana na stożkowy wał, a stożkowy kontakt automatycznie wyrównuje piastę z osią wału silnika bez ręcznej regulacji. Wpust przenosi moment obrotowy poprzez pozytywne zazębienie mechaniczne. Połączenie oznacza powtarzalną geometrię połączenia przy każdym zdarzeniu serwisowym: zdejmij piastę ściągaczem, zamontuj nowy silnik, zamontuj piastę, a oś powróci do swojej geometrycznej relacji z mechanizmem napędowym sprzed serwisu.

Hamulec sprężynowy 24V jest na tym silniku, ponieważ maszyna, którą obsługuje, go potrzebuje — prawdopodobnie oś pionowa lub nachylony posuw, gdzie obciążenie grawitacyjne musi być mechanicznie utrzymywane przy wyłączonym serwo. Hamulec załącza się pod wpływem siły sprężyny, gdy cewka 24V jest odłączona od zasilania, co oznacza, że utrata zasilania wszelkiego rodzaju — planowe wyłączenie, E-stop, awaria wzmacniacza, wyłączenie sieci — skutkuje natychmiastowym i automatycznym mechanicznym zablokowaniem wału. Brak blokady serwo, brak sygnału sterującego, brak logiki. Wał jest zablokowany.

Hamulec 24V: sprężynowy, bezpieczny, obowiązkowy na osiach pionowych

Hamulec sprężynowy w A06B-0229-B300 zasługuje na zrozumienie w kategoriach inżynieryjnych, a nie tylko jako zaznaczenie na karcie specyfikacji. Zasada bezpieczeństwa — sprężyna włączona, zasilanie wyłączone — jest podstawą architektury bezpieczeństwa maszyny, a każda decyzja serwisowa dotycząca tego silnika musi ją uwzględniać.

W normalnych warunkach pracy cewka hamulca 24V DC jest zasilana, ściskając sprężynę i zwalniając tarczę hamulcową. Wał obraca się swobodnie pod kontrolą serwo. Przy wyłączeniu serwo — czy to z normalnej sekwencji wyłączenia zasilania, polecenia E-stop, czy nieplanowanej awarii — cewka hamulca jest odłączana od zasilania jako część sekwencji wyłączenia, sprężyna załącza tarczę, a wał jest mechanicznie blokowany. Sterownik CNC nie musi wydawać polecenia hamowania; hamulec załącza się automatycznie w wyniku odłączenia zasilania.

Dla pionowej osi Z w centrum obróbczym oznacza to, że zespół głowicy wrzeciona — potencjalnie przenoszący ciężkie wrzeciono zmotoryzowane, uchwyt narzędzia i masę mocowania obrabianego przedmiotu — jest mechanicznie utrzymywany na miejscu za każdym razem, gdy maszyna jest wyłączana, niezależnie od przyczyny wyłączenia. W przypadku nachylonego stołu obrotowego lub osi uchylnej obowiązuje ta sama zasada. Sama blokada serwo nie może zapewnić tej gwarancji; wymaga aktywnego wzmacniacza i działającej pętli sprzężenia zwrotnego.

Po wymianie tego silnika, okablowanie hamulca i logika blokady muszą zostać prawidłowo podłączone przed ponownym uruchomieniem maszyny do produkcji. W szczególności: zweryfikuj, czy hamulec zwalnia prawidłowo po podaniu zasilania, potwierdź, czy hamulec załącza się prawidłowo po odłączeniu zasilania, i przetestuj reakcję osi na zdarzenie E-stop przed uruchomieniem jakiegokolwiek programu produkcyjnego. Te kroki weryfikacyjne zajmują minuty i zapobiegają trybom awarii, które powoduje ich pominięcie.

Enkoder absolutny A1000: pozycja zachowana po każdym cyklu zasilania

Absolutny enkoder szeregowy Alpha i A1000 w A06B-0229-B300 dostarcza 1 000 000 impulsów na obrót z zachowaniem wieloobrotowej pozycji absolutnej po wyłączeniu zasilania dzięki baterii podtrzymującej we wzmacniaczu serwo Fanuc αi HV.

Korzyść operacyjna jest bezpośrednia: każde włączenie zasilania przywraca oś do znanego współrzędnej bez żadnego ruchu powrotnego do punktu odniesienia. W średniej wielkości centrum obróbczym z wieloma osiami αiF HV, oznacza to, że maszyna jest gotowa do pracy natychmiast po włączeniu zasilania — brak nadzorowanego ruchu powrotnego do punktu odniesienia, brak oczekiwania na osiągnięcie przez każdą oś znacznika referencyjnego, brak opóźnień produkcyjnych na początku każdej zmiany. W przypadku maszyn, które często cyklicznie się włączają lub muszą szybko odzyskiwać sprawność po alarmach, skumulowany czas zaoszczędzony dzięki pracy enkodera absolutnego jest realną liczbą produktywności.

Pozycja absolutna jest zachowywana przez baterię we wzmacniaczu serwo, a nie w silniku. Wymień tę baterię, gdy sterownik CNC Fanuc wyświetli alarm niskiego poziomu baterii. Rozładowana bateria resetuje licznik wieloobrotowy, wymagając jednorazowego ponownego referencjonowania osi w celu przywrócenia współrzędnej maszyny — możliwe do opanowania odzyskanie, ale całkowicie do uniknięcia dzięki terminowej konserwacji baterii.

Przy 1 000 000 zliczeń na obrót, rozdzielczość pętli pozycji jest na poziomie nanometrów przy standardowych skokach śruby kulowej. Ta rozdzielczość daje sterownikowi CNC jakość sprzężenia zwrotnego, której potrzebuje, aby utrzymać ścisłe tolerancje wymiarowe w wymagających operacjach obróbki, jednocześnie kompensując dryft termiczny, obciążenie osi i błąd śledzenia serwo w czasie rzeczywistym.

Seria A06B-0229: Pełne odniesienie do konfiguracji

Wszystkie warianty serii A06B-0229 dzielą korpus silnika αiF 8/3000HV — moment obrotowy przy zatrzymaniu 8 Nm, 3000 obr./min, 364V, enkoder absolutny A1000. Typ wału i konfiguracja hamulca są czynnikami różnicującymi.

B300 to wersja stożkowa z wpustem i hamulcem, standardowa baza IP65 dla tej serii — konfiguracja określona dla osi wymagających zarówno powtarzalności geometrycznej połączenia stożkowego, jak i bezpieczeństwa mechanicznego blokowania sprężynowego. Przed zamówieniem potwierdź dokładne oznaczenie sufiksu uszkodzonego silnika; konfiguracja wału i hamulca są krytycznymi elementami połączenia i bezpieczeństwa, których nie można zamieniać między wariantami bez konsekwencji.

Kompatybilność wzmacniacza i sterownika CNC

A06B-0229-B300 wymaga wzmacniacza serwo Fanuc serii αi HV (αiSV HV) — wysokowoltowej wersji modułu αiSV, zaprojektowanej do przyjmowania trójfazowego zasilania 400V i zasilania uzwojenia silnika HV. Jest to konkretnie wzmacniacz HV, a nie standardowy αiSV 200V. Oba warianty wzmacniaczy nie są wymienne, a podłączenie silnika HV do standardowego wzmacniacza αiSV 200V nie jest możliwe bez całkowitej rekonfiguracji systemu napędowego.

Kompatybilne platformy CNC obejmują Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B i 32i. Sterownik CNC komunikuje się ze wzmacniaczem αiSV HV za pomocą tego samego światłowodowego połączenia FSSB (Fanuc Serial Servo Bus), które jest używane w całej serii αi — wariant HV jest przezroczysty dla sterownika CNC na poziomie komunikacji.

Po zamontowaniu zamiennego silnika, zweryfikuj parametry osi CNC dotyczące typu silnika, prędkości maksymalnej i limitu prądu, aby pasowały do specyfikacji silnika αiF 8/3000HV HV. Niezgodności parametrów w systemie HV powodują te same objawy co w systemach standardowego napięcia — niestabilne serwo, błędy przetężeniowe lub alarmy termiczne — ale konsekwencje pracy z limitem prądu o zbyt dużej wartości z silnikiem HV są poważniejsze, ponieważ napięcie magistrali jest wyższe.

Typowe zastosowania

Główne osie posuwu w centrach obróbczych CNC klasy 400V. Osie stołu, siodła i słupa X, Y i Z w centrach obróbczych pionowych i poziomych sterowanych przez Fanuc αi HV w środowiskach infrastruktury 400V, gdzie system silnika-wzmacniacza HV eliminuje potrzebę stosowania transformatora obniżającego napięcie.

Napędy suportu i poprzecznego w centrach tokarskich CNC. Napędy suportu osi Z i poprzecznego osi X w średniej wielkości centrach tokarskich CNC pracujących z zasilania 400V, gdzie moment obrotowy przy zatrzymaniu 8 Nm radzi sobie z siłami cięcia i masą osi w zakresie obrabianych przedmiotów średniej wielkości centrum tokarskiego.

Napędy osi pionowych wymagające hamulca. Posuwy osi Z i słupa w centrach obróbczych, gdzie masa zespołu głowicy wrzeciona wymaga mechanicznego utrzymania przy wyłączonym serwo, a hamulec sprężynowy 24V w B300 zapewnia tę funkcję jako mechanizm bezpieczeństwa zasilania.

Centra obróbcze wieloosiowe w europejskich i azjatyckich zakładach 400V. Dowolny system obróbczy sterowany przez Fanuc αi HV pracujący z trójfazowego zasilania 400V w zakładach produkcyjnych, gdzie infrastruktura 400V jest standardem, a system serwo HV został wybrany w celu uniknięcia kosztów transformatora obniżającego napięcie.

FAQ

P1: Dlaczego model silnika HV nie jest zamienny ze standardowym αiF 8/3000 — mają ten sam parametr momentu obrotowego?

Moment obrotowy przy zatrzymaniu jest taki sam, ale systemy elektryczne są całkowicie inne. Silnik HV jest nawinięty na napięcie 364V zasilane z wzmacniacza αiSV HV klasy 400V. Standardowe silniki αiF 8/3000 są nawinięte na napięcie ~149–200V z wzmacniacza αiSV klasy 200V. Podłączenie silnika HV do wzmacniacza 200V generuje niewystarczający moment obrotowy, ponieważ napięcie jest nieprawidłowe dla uzwojenia. Podłączenie standardowego silnika do wzmacniacza HV grozi natychmiastowym uszkodzeniem izolacji uzwojenia. Wzmacniacz, silnik i klasa napięcia zasilania muszą być dopasowane. Nigdy nie należy zamieniać wariantów HV i standardowych.

P2: Czy hamulec w B300 można trwale zwolnić lub ominąć, aby uprościć okablowanie?

Nie — nie bezpiecznie i nie na osi pionowej lub nachylonej. Hamulec 24V jest mechanizmem bezpieczeństwa, a nie funkcją ułatwiającą. Na każdej osi, gdzie obciążenie grawitacyjne działa w kierunku obrotu wału, hamulec jest jedynym elementem utrzymującym oś przy wyłączonym serwo. Ominięcie lub trwałe zwolnienie hamulca oznacza, że oś opadnie pod wpływem grawitacji, gdy serwo jest nieaktywne — E-stop, awaria wzmacniacza, wyłączenie zasilania. W maszynie, w której hamulec był częścią pierwotnego projektu bezpieczeństwa, usunięcie jego funkcji zmienia architekturę bezpieczeństwa maszyny w sposób wymagający formalnej oceny ryzyka, a nie skrótu w okablowaniu.

P3: Czy enkoder A1000 wymaga cyklu powrotu do punktu odniesienia przy każdym włączeniu sterownika CNC?

Nie. Alpha i A1000 to absolutny enkoder szeregowy, który zachowuje wieloobrotową pozycję wału po wyłączeniu zasilania dzięki baterii podtrzymującej we wzmacniaczu αiSV HV. Po włączeniu sterownika CNC, współrzędna osi jest natychmiast dostępna — brak potrzeby ruchu powrotnego do punktu odniesienia w normalnych warunkach pracy. Jedyny wyjątek: jeśli bateria podtrzymująca całkowicie się rozładuje, licznik wieloobrotowy zostanie zresetowany i potrzebne będzie jednorazowe ponowne referencjonowanie. Wymień baterię, gdy sterownik CNC wyświetli alarm baterii, aby tego uniknąć.

P4: Jaki moduł wzmacniacza αiSV HV jest potrzebny do A06B-0229-B300?

Silnik wymaga wzmacniacza serwo Fanuc serii αi HV (αiSV HV) — konkretnie modułu o znamionowej wydajności prądowej dla silnika αiF 8/3000HV. Dokładne oznaczenie modułu αiSV HV powinno być potwierdzone w dokumentacji elektrycznej maszyny lub specyfikacji oryginalnej szafy sterowniczej, ponieważ w zakresie wzmacniaczy HV istnieje wiele znamionowych wartości prądu. αiSV HV przyjmuje bezpośrednio trójfazowe zasilanie 400V. Standardowe wzmacniacze αiSV przeznaczone do zasilania 200V nie są kompatybilne z tym silnikiem.

P5: B300 używa wału stożkowego — jaka jest prawidłowa procedura usuwania piasty sprzęgła podczas wymiany silnika?

Piasta sprzęgła na wale stożkowym musi być usunięta za pomocą odpowiedniego ściągacza do kół zębatych — konkretnie ściągacza, który wywiera siłę wyciągającą na czoło piasty, jednocześnie opierając się na końcu wału. Nigdy nie używaj klinów, dłut ani uderzeń na korpus piasty, aby zwolnić ją ze stożka; te metody uszkadzają otwór piasty lub geometrię stożka wału, pogarszając przyszłe zazębienie sprzęgła. Wykręć śrubę mocującą z końca wału, aby ją oczyścić, zaczep nogi ściągacza za czołem piasty i zastosuj stałą siłę wyciągającą. Po zwolnieniu, przed ponownym zamontowaniem, sprawdź powierzchnie stożka i otworu pod kątem śladów zużycia lub uszkodzeń mechanicznych. Zamontuj piastę na wale nowego silnika z włożonym wpustem, wciągnij do odpowiedniej pozycji osiowej, dokręcając śrubę mocującą zgodnie ze specyfikacją producenta sprzęgła, i zweryfikuj prawidłowe osadzenie piasty przed ponownym podłączeniem układu napędowego.
