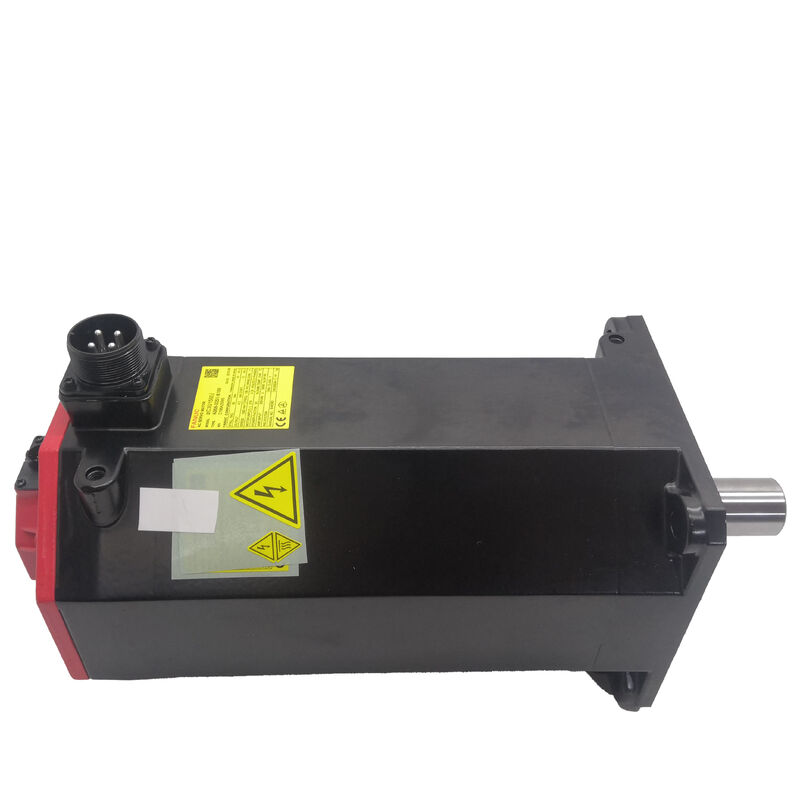

Serwosilnik AC Fanuc A06B-0253-B400
αiF 30/4000, Prosty wał, hamulec 24V, enkoder absolutny A1000
Przegląd produktu
Numer części: A06B-0253-B400
Szukane również jako: A06B0253B400, FANUC A06B-0253-B400, Fanuc A06B0253B400
Model silnika: αiF 30/4000
Klasyfikacja: Serwosilnik AC bezszczotkowy Fanuc Alpha iF Series -- moment obrotowy przy zablokowaniu 30 Nm, prędkość maksymalna 4000 obr./min, prosty gładki wał, hamulec sprężynowy 24V, enkoder absolutny Alpha i A1000, IP65
Specyfikacje techniczne
| Parametr |
Wartość |
| Numer części |
A06B-0253-B400 |
| Model silnika |
αiF 30/4000 |
| Moment obrotowy przy zablokowaniu |
30 Nm |
| Moment obrotowy szczytowy |
40 Nm |
| Prędkość maksymalna |
4000 obr./min |
| Fazy |
3-fazowy |
| Enkoder |
Alpha i A1000 (absolutny szeregowy) |
| Rozdzielczość enkodera |
1 000 000 impulsów/obr. |
| Typ wału |
Prosty gładki (SLK -- bez wpustu) |
| Hamulec elektromagnetyczny |
Sprężynowy 24V |
| Uszczelnienie |
IP65 (standard) |
| Klasa izolacji |
Klasa F |
| Temperatura pracy |
0°C do +40°C |
| Kompatybilne wzmacniacze |
Wzmacniacze serwo Fanuc serii αi (αiSV) |
| Kompatybilne sterowniki |
Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Wysyłka |
Wymagany transport (duża rama) |
| Pochodzenie |
Japonia |
Moment obrotowy przy zablokowaniu 30 Nm – zaprojektowany do ciężkich osi
Model A06B-0253-B400 zapewnia ciągły moment obrotowy przy zablokowaniu wynoszący 30 niutonometrów i moment obrotowy szczytowy 40 Nm podczas przyspieszania, co plasuje go w górnej części gamy αiF. Ten silnik jest przeznaczony do ciężkich osi posuwowych w wielkoformatowych obrabiarkach CNC, gdzie kluczowy jest stały moment obrotowy pod obciążeniem skrawania.
Dzięki momentowi obrotowemu przy zablokowaniu wynoszącemu 30 Nm, silnik ten może utrzymać ciągłą siłę osiową ponad 10 kN na śrubie kulowej o skoku 16 mm, co czyni go idealnym do napędów suportów w dużych centrach obróbczych poziomych, napędów stołów w ciężkich centrach obróbczych pionowych lub osi poprzecznych w dużych tokarkach CNC obsługujących odkuwki o średnicy metra.
Hamulec sprężynowy 24V: Bezpieczeństwo zaprojektowane
Sufiks B400 potwierdza zastosowanie sprężynowego hamulca elektromagnetycznego 24V, który działa na zasadzie bezpieczeństwa w przypadku awarii. Po podaniu napięcia hamulec zwalnia; po odłączeniu zasilania sprężyna natychmiast się załącza bez potrzeby sygnału sterującego.
W zastosowaniach z osiami pionowymi hamulec ten zapobiega ruchowi grawitacyjnemu ciężkich zespołów podczas wyłączania, zdarzeń E-stop lub przerw w zasilaniu, chroniąc obrabiane przedmioty i narzędzia przed uszkodzeniem przez spadającą oś.
Prosty gładki wał: sprzęgło o wysokim momencie obrotowym
Prosty gładki wał (SLK – bez wpustu) przenosi moment obrotowy wyłącznie poprzez tarcie między otworem piasty a średnicą zewnętrzną wału. Przy momencie obrotowym szczytowym 40 Nm, prawidłowa specyfikacja i instalacja sprzęgła są kluczowe, aby zapobiec poślizgowi podczas pełnego przyspieszenia.
Enkoder absolutny A1000: Zachowanie pozycji
Wyposażony w absolutny enkoder szeregowy Alpha i A1000 z 1 000 000 impulsów na obrót, silnik ten zachowuje wieloobrotową pozycję po wyłączeniu zasilania dzięki baterii podtrzymującej. Eliminuje to potrzebę cykli powrotu do punktu zerowego po każdym włączeniu zasilania i zapewnia natychmiastowe potwierdzenie pozycji dla bezpiecznego odzyskiwania maszyny.
Uwaga dotycząca wysyłki
Model A06B-0253-B400 to serwosilnik o dużej ramie, wymagający wysyłki kurierem. Należy uwzględnić czas transportu i potwierdzić wymagania dotyczące dostawy, takie jak usługa podnośnika lub umówione terminy dostawy.
A06B-0253 Seria Odniesienie konfiguracji
| Numer części |
Wał |
Wpust |
Hamulec |
Enkoder |
Uszczelnienie |
| A06B-0253-B000 |
Stożkowy |
Tak |
Brak |
A1000 absolutny |
IP65 |
| A06B-0253-B100 |
Prosty |
Tak |
Brak |
A1000 absolutny |
IP65 |
| A06B-0253-B400 |
Prosty gładki |
Nie |
Sprężynowy 24V |
A1000 absolutny |
IP65 |
| A06B-0253-B400#0100 |
Prosty gładki |
Nie |
Sprężynowy 24V |
A1000 absolutny |
IP67 |
| A06B-0253-B300 |
Stożkowy |
Tak |
Sprężynowy 24V |
A1000 absolutny |
IP65 |
Typowe zastosowania
- Główne napędy stołu i suportu w dużych centrach obróbczych poziomych
- Napędy osi pionowych w dużych VMC i maszynach bramowych
- Napędy wózków i osi poprzecznych w ciężkich centrach tokarskich
- Główne posuwy w wielkoformatowych centrach obróbczych 5-osiowych
Często zadawane pytania
Dlaczego hamulec 24V jest niezbędny w tym silniku do zastosowań z osiami pionowymi?
Blokada serwo wymaga aktywnego zasilania wzmacniacza do utrzymania pozycji. Sprężynowy hamulec 24V zapewnia mechaniczne trzymanie niezależne od zasilania wzmacniacza, załączając się automatycznie po odłączeniu zasilania, aby zapobiec ruchowi grawitacyjnemu ciężkich osi.
Jaka jest różnica między wariantami IP65 i IP67?
Standardowy B400 ma uszczelnienie IP65 (ochrona przed pyłem i strumieniem wody). Wariant B400#0100 jest ulepszony do IP67 (ochrona przed zanurzeniem do 1 metra) dla środowisk o wysokim narażeniu na chłodziwo.
Czy ten silnik wymaga powrotu do punktu zerowego po każdym włączeniu zasilania?
Nie. Absolutny enkoder Alpha i A1000 zachowuje wieloobrotową pozycję po wyłączeniu zasilania dzięki baterii podtrzymującej, eliminując potrzebę powrotu do punktu odniesienia po normalnych cyklach zasilania.
Z jakim wzmacniaczem ten silnik jest parowany?
Model A06B-0253-B400 wymaga wzmacniacza serwo Fanuc serii αi (αiSV) o dopasowanym prądzie znamionowym. Kompatybilne sterowniki CNC obejmują Fanuc Series 0i-D/F, 16i, 18i, 21i, 30i i 31i.
Czy gładki wał można zastąpić wersją z wpustem?
Nie. Konfiguracja wału musi odpowiadać istniejącemu osprzętowi sprzęgającemu. W przypadku sprzęgieł z wpustem należy użyć A06B-0253-B100 (prosty z wpustem, bez hamulca) lub A06B-0253-B300 (stożkowy z wpustem, z hamulcem).
