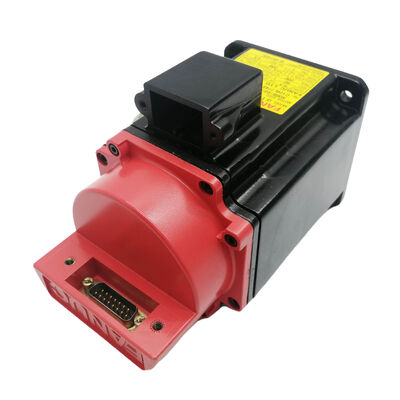

Fanuc A06B-0373-B575#7008 — Serwomotor AC Alpha A2/3000, wał z wpustem, uszczelnienie IP67, enkoder A64

Przegląd produktu

Numer części: A06B-0373-B575#7008

Szukane również jako: A06B0373B575, FANUC A06B-0373-B575#7008, A06B-0373-B575 7008

Część zamienna: A06B-0373-B575#0008

Model silnika: Alpha A2/3000 (1-OSP/3000)

Klasyfikacja: Oryginalny serwomotor AC bezszczotkowy Fanuc Alpha Series — moment obrotowy przy zatrzymaniu 2 Nm, 3000 obr./min, wał prosty z wpustem, bez hamulca, enkoder przyrostowy A64, uszczelnienie IP67

Specyfikacje techniczne

Gdzie pasuje ten silnik — Oryginalna generacja Alpha

A06B-0373-B575#7008 to oryginalny silnik serii Alpha firmy Fanuc — nie αiS, nie αiF, nie αi nic. Należy do pierwszej generacji silników Alpha firmy Fanuc, które zasilały dużą populację obrabiarek CNC w latach 90. i na początku XXI wieku. Zrozumienie tego rozróżnienia generacyjnego nie jest akademickie — jest kluczowe z punktu widzenia eksploatacji. Oryginalna seria silników Alpha i późniejsza generacja αi używają różnych protokołów enkoderów, różnych interfejsów wzmacniaczy i różnych zestawów parametrów. Nie są one wzajemnie kompatybilne bez modernizacji całego systemu.

W przypadku zakładów utrzymujących maszyny sterowane przez CNC Fanuc Series 0, 15, 16 lub 18 z oryginalnymi wzmacniaczami Alpha SVU, A06B-0373-B575#7008 jest po prostu właściwym silnikiem. Nie ma nowoczesnego zamiennika typu drop-in αi, który można zainstalować bezpośrednio w istniejącym układzie napędowym bez jednoczesnej konwersji wzmacniacza. Gdy ten silnik ulegnie awarii, zamiennikiem identycznym jest inny silnik Alpha serii A06B-0373 — ten właśnie produkt.

A2/3000 plasuje ten silnik w kompaktowym, niższym segmencie oryginalnego zakresu serwomotorów Alpha. Dwa niutonometry momentu obrotowego przy zatrzymaniu i 3000 obr./min maksymalnej prędkości obrotowej opisują mały, szybki silnik przeznaczony do osi pozycjonujących na kompaktowych obrabiarkach, napędów pomocniczych w urządzeniach wieloosiowych i zastosowań w przegubach robotów Fanuc, gdzie kluczowe są małe wymiary silnika i niezawodne pozycjonowanie w pętli zamkniętej.

#7008 Suffix — Uszczelnienie IP67 z wpustem: Kluczowe szczegóły konfiguracji

Sufiks w numerze części silnika Fanuc nie jest kodem rewizji ani identyfikatorem partii. Koduje on specyficzne szczegóły fizyczne i konfiguracyjne, które sprawiają, że silnik jest odpowiedni lub nieodpowiedni dla maszyny, do której został zaprojektowany. #7008 w tym silniku przekazuje dwa definitywne fakty:

Wał posiada wpust. Prosty wał jest obrobiony z wpustem zapewniającym pozytywne mechaniczne zazębienie między wałem silnika a piastą sprzęgła. Przy momencie obrotowym przy zatrzymaniu 2 Nm, wpust przenosi moment obrotowy poprzez ścinanie, zamiast polegać wyłącznie na docisku ciernym — jest to ważne na osiach, które często zmieniają kierunek i gdzie wibracje mogą spowodować poluzowanie sprzęgła opartego tylko na tarciu w czasie eksploatacji. Piasta sprzęgła w maszynie musi mieć odpowiednie gniazdo z wpustem. Piasta bez gniazda z wpustem nie może prawidłowo zazębić się z wałem z wpustem — głębokość wpustu uniemożliwia prawidłowy kontakt gniazda z wałem po stronie bez wpustu.

Uszczelnienie IP67 jest standardem w tym urządzeniu. Warianty sufiksu #7076 i #7008 w serii B575 posiadają ochronę IP67 — uszczelnienie odporne na zanurzenie, które wytrzymuje tymczasowe zanurzenie na głębokość jednego metra przez maksymalnie trzydzieści minut. W środowiskach obrabiarek CNC, IP67 oznacza, że silnik przetrwa bezpośrednie zalanie chłodziwem, uderzenia strumienia chłodziwa pod wysokim ciśnieniem i gromadzenie się chłodziwa w obszarze montażu silnika bez uszczerbku dla izolacji uzwojeń lub elementów wewnętrznych enkodera. Standardowy wariant bazowy #7000 również posiada IP67 zgodnie ze specyfikacją A2/3000 na tym poziomie sufiksu — potwierdzone w wielu zapisach dostawców pokazujących ramę 10 funtów (~4,5 kg) jako standardową konstrukcję uszczelnioną.

Praktyczne przesłanie: jeśli uszkodzony silnik maszyny był modelem #7008, zamiennik musi być również modelem #7008 — nie dlatego, że sufiks reprezentuje dane o wydajności, ale dlatego, że potwierdza zgodność geometrii wału z istniejącą piastą sprzęgła, a poziom uszczelnienia odpowiada środowisku chłodziwa maszyny.

Enkoder przyrostowy A64: Kompatybilność i wymagania operacyjne

A64 zamontowany w A06B-0373-B575#7008 to równoległy enkoder przyrostowy dostarczający 64000 impulsów na obrót. Jest to standardowe urządzenie sprzężenia zwrotnego dla oryginalnej serii silników Alpha firmy Fanuc i jest specjalnie dopasowane do interfejsu enkodera oryginalnego wzmacniacza Alpha.

Trzy punkty operacyjne i dotyczące kompatybilności są tu ważne:

Każde włączenie zasilania wymaga ruchu referencyjnego (zerowania). A64 jest enkoderem przyrostowym — nie zachowuje on pozycji wału po przerwaniu zasilania. Po włączeniu systemu CNC, każda oś wyposażona w silnik z enkoderem A64 nie ma danych o pozycji, dopóki nie wykona cyklu zerowania w celu znalezienia znacznika referencyjnego. Na kompaktowych obrabiarkach CNC z krótkimi skokami osi, cykl ten trwa sekundy. Sekwencja uruchamiania maszyny uwzględnia to automatycznie. Nie jest to usterka; jest to normalne zachowanie enkodera przyrostowego.

A64 jest niekompatybilny ze wzmacniaczami serii αi. A64 wykorzystuje równoległy interfejs sygnału enkodera platformy oryginalnej Alpha. Wzmacniacze Fanuc αi (αiSV) oczekują protokołu enkodera szeregowego silników αiS i αiF. Te dwa interfejsy są elektrycznie i logicznie różne na poziomie złącza i protokołu. Nie ma ustawienia parametru, które sprawiłoby, że wzmacniacz αiSV poprawnie odczyta enkoder A64. A06B-0373-B575#7008 musi być napędzany przez oryginalny wzmacniacz Fanuc Alpha SVU, aby działać.

64000 impulsów/obr. zapewnia odpowiednią rozdzielczość dla zastosowań tego silnika. Przy 64000 impulsach na obrót na śrubie kulowej o skoku 5 mm przy bezpośrednim sprzężeniu, pętla pozycjonowania zamyka się z rozdzielczością około 78 nanometrów na impuls. Dla kompaktowych osi pozycjonujących i przegubów robotów, które obsługuje ten silnik, jakość sprzężenia zwrotnego zapewnia dokładność pozycjonowania wymaganą w tych zastosowaniach.

Prosty wał z wpustem i IP67: Kombinacja, która ma znaczenie na osiach obrabiarek

Połączenie prostego wału z wpustem i uszczelnienia IP67 w jednym korpusie silnika o masie 4,5 kg odzwierciedla prostą logikę projektowania dla zastosowań serwomotorów w obrabiarkach.

Prosty wał z wpustem jest interfejsem sprzęgającym dla maszyn, w których napędzany element — koło pasowe, kołnierz sprzęgła, piasta zębatki — ma gniazdo z wpustem. Wpust zapewnia pozytywne przenoszenie momentu obrotowego pod obciążeniem zmieniającym kierunek i wibracjami, bez ryzyka poślizgu sprzęgła, które może wystąpić w przypadku gładkiego wału mocowanego wyłącznie ciernie w czasie eksploatacji. Przy 2 Nm, naprężenie mechaniczne na wpust jest niewielkie — konfiguracja wpustu dotyczy kompatybilności interfejsu sprzęgającego i długoterminowego bezpieczeństwa, a nie przenoszenia momentu obrotowego na granicy wytrzymałości materiału.

Uszczelnienie IP67 jest praktycznym wyborem dla silnika zamontowanego w pobliżu strefy skrawania obrabiarki CNC. Środowisko chłodziwa w centrum obróbczym lub tokarka CNC jest agresywne — mgła chłodziwa, strumienie chłodziwa pod ciśnieniem, gromadzenie się chłodziwa w zagłębieniach i miejscach montażu. IP65 chroni przed strumieniami wody, ale nie przed zanurzeniem. IP67 obejmuje tymczasowe zanurzenie, co oznacza, że radzi sobie z warunkami gromadzenia się i zalewania, które występują, gdy dostarczanie chłodziwa przez maszynę jest skierowane w stronę strefy roboczej, a nie starannie zarządzane wokół niej. Dla silnika zamontowanego na kompaktowej osi wewnątrz obudowy maszyny, gdzie zachowanie chłodziwa nie zawsze jest przewidywalne, IP67 jest właściwym domyślnym standardem.

Brak hamulca: Odpowiedni dla osi poziomych i symetrycznie obciążonych

Podstawa B575 potwierdza, że ten silnik nie posiada hamulca elektromagnetycznego. Pozycja spoczynkowa jest utrzymywana przez blokadę serwo wzmacniacza Alpha — pętla serwo jest aktywna, enkoder A64 stale raportuje pozycję wału, a wzmacniacz koryguje kąt do zadanego.

Na osiach poziomych i wszelkich osiach, na które nie działa żadna siła grawitacji w kierunku obrotu wału, blokada serwo jest całkowicie wystarczająca. Oś niezawodnie utrzymuje zadaną pozycję, gdy wzmacniacz jest aktywny. Brak obwodu hamulca 24V, przekaźnika hamulca, synchronizacji hamulca w sekwencji uruchamiania i wyłączania maszyny.

Wariant z hamulcem A2/3000 — seria A06B-0373-B169 — posiada hamulec sprężynowy do utrzymywania pozycji dla osi pionowych i pochylonych, gdzie wymagane jest mechaniczne utrzymanie pozycji przy wyłączonym serwo. Jeśli uszkodzony silnik maszyny był modelem B169 (wariant z hamulcem), B575 nie jest odpowiednim zamiennikiem na osi pionowej lub obciążonej grawitacyjnie. Przed złożeniem zamówienia należy potwierdzić konfigurację hamulca oryginalnego silnika.

Warianty serii A06B-0373-B575

Wszystkie warianty mają tę samą obudowę silnika A2/3000, moment obrotowy przy zatrzymaniu, prędkość i enkoder. #7008 to konfiguracja z wałem z wpustem i uszczelnieniem IP67 — dokładne dopasowanie go do geometrii piasty sprzęgła w maszynie jest kluczowym krokiem wymiany.

Kompatybilność wzmacniacza i sterownika CNC

A06B-0373-B575#7008 wymaga oryginalnego wzmacniacza Fanuc serii Alpha SVU — pierwszej generacji jednostki napędowej serwo Alpha, a nie generacji αi, która nastąpiła później. Kompatybilne platformy CNC obejmują Fanuc Series 0, 15, 16 i 18 na oryginalnej generacji wzmacniaczy Alpha, a także sterowniki robotów Fanuc z tej samej epoki (odpowiedniki platform R-J2, R-J3).

Ten silnik nie jest kompatybilny z:

• Wzmacniacze Fanuc αiSV (αi generation)
• Wzmacniacze Fanuc serii β lub βi
• Każdy wzmacniacz wymagający wejścia protokołu enkodera szeregowego

Podczas montażu tego silnika jako zamiennika, należy zweryfikować, czy wzmacniacz jest właściwym oryginalnym wariantem Alpha SVU i czy parametry osi — kod typu silnika, limit prądu i maksymalna prędkość obrotowa — są ustawione dla specyfikacji A2/3000. Niewłaściwe ustawienie parametrów spowoduje niestabilne zachowanie serwo lub błędy wzmacniacza, nawet jeśli silnik jest elektrycznie poprawny.

Typowe zastosowania

Kompaktowe osie posuwowe obrabiarek CNC na oryginalnych systemach napędowych Alpha. Napędy X, Y i Z w centrach obróbczych małego formatu, tokarkach CNC i szlifierkach cylindrycznych sterowanych przez Fanuc Series 0 lub 16 z oryginalnymi wzmacniaczami Alpha SVU, gdzie moment obrotowy przy zatrzymaniu 2 Nm i pułap 3000 obr./min odpowiadają obciążeniu osi i wymaganym prędkościom.

Napędy przegubów robotów Fanuc w robotach pierwszej i drugiej generacji. Silniki osi przegubów we wczesnych generacjach robotów przemysłowych Fanuc wykorzystujących ramę silnika 1-OSP/3000, gdzie uszczelnienie IP67 i enkoder A64 odzwierciedlają oryginalną specyfikację robota dla danego przegubu.

Osi pomocnicze i dodatkowe w centrach obróbczych średniej wielkości CNC. Dodatkowe osie pozycjonujące, napędy stołów obrotowych i mechanizmy osi B w maszynach, gdzie oryginalny system napędowy Alpha zasila mieszankę rozmiarów osi, a rama A2/3000 obsługuje lżejszy koniec zakresu obciążeń osi.

Wymiana w maszynach nadal pracujących z oryginalnymi wzmacniaczami Alpha. Każda maszyna sterowana przez Fanuc, która została zbudowana wokół oryginalnych napędów Alpha SVU i posiada jeden lub więcej silników A06B-0373-B575 w eksploatacji, gdzie uszkodzona jednostka wymaga identycznej wymiany w celu przywrócenia produkcji bez konwersji systemu napędowego.

FAQ

P1: Czy A06B-0373-B575#7008 może być używany z nowoczesnym wzmacniaczem Fanuc αiSV jako bezpośredni zamiennik?

Nie — bez konwersji całego systemu napędu osi. Enkoder A64 w tym silniku wykorzystuje równoległy interfejs przyrostowy oryginalnej platformy Alpha, który jest elektrycznie i logicznie niekompatybilny ze wzmacniaczami αiSV. αiSV oczekuje protokołu enkodera szeregowego od silników αiS/αiF. Podstawienie tego silnika do wzmacniacza αiSV bez odpowiedniego dopasowania silnika-enkodera-wzmacniacza spowodowałoby błędy komunikacji enkodera lub całkowity brak sprzężenia zwrotnego. Identyczna wymiana silnika Alpha wymaga pozostawienia oryginalnego wzmacniacza Alpha SVU.

P2: Sufiks #7008 — czy oznacza on jakąkolwiek zmianę w wydajności silnika w porównaniu do wariantu #7000?

Brak zmiany wydajności. Sufiks #7008 dodaje wpust do prostego wału w porównaniu do wariantu #7000 z gładkim wałem. Oba posiadają uszczelnienie IP67, ten sam enkoder przyrostowy A64, identyczny moment obrotowy przy zatrzymaniu 2 Nm, pułap 3000 obr./min i brak hamulca. Jedyna różnica funkcjonalna to geometria zazębienia wału. Piasta sprzęgła maszyny określa, który sufiks jest właściwy — gniazdo z wpustem wymaga #7008; gładkie gniazdo wymaga #7000.

P3: Czy ten silnik wymaga cyklu zerowania po każdym włączeniu zasilania CNC?

Tak. A64 jest enkoderem przyrostowym bez możliwości zapamiętania pozycji po wyłączeniu zasilania. Każde włączenie zasilania CNC wymaga wykonania przez oś ruchu referencyjnego (zerowania) w celu znalezienia znacznika referencyjnego, zanim CNC będzie mogło ustalić współrzędne maszyny i przejść do pracy automatycznej. Jest to standardowe zachowanie dla wszystkich silników oryginalnej serii Alpha z enkoderami A64 — sekwencja uruchamiania maszyny jest już zaprogramowana do obsługi tego. Nie jest to oznaka problemu; tak działają systemy enkoderów przyrostowych.

P4: Dlaczego uszczelnienie IP67 jest istotne dla tego konkretnego silnika w zastosowaniach obrabiarek CNC?

IP67 zapewnia ochronę przed tymczasowym zanurzeniem — bardziej wytrzymałe niż ochrona IP65 przed strumieniami wody. W środowisku obrabiarek CNC, zachowanie chłodziwa wokół serwomotorów jest często nieprzewidywalne: chłodziwo gromadzi się w zagłębieniach montażowych, skoncentrowane strumienie odbijają się od obrabianych przedmiotów i mocowań, a systemy chłodzenia wewnętrznego pod wysokim ciśnieniem tworzą wzory rozprysku, które docierają do silników daleko poza strefą skrawania. Uszczelnienie IP67 zapewnia ochronę uzwojeń silnika i enkodera nawet wtedy, gdy chłodziwo gromadzi się bezpośrednio przy korpusie silnika. Dla kompaktowych osi, gdzie obudowa silnika umieszcza go blisko strefy chłodziwa, IP67 jest właściwym standardem uszczelnienia.

P5: Czy naprawa jest opłacalną opcją dla uszkodzonego A06B-0373-B575#7008, czy powinien być wymieniony od razu?

Naprawa jest dobrze ugruntowaną i opłacalną opcją dla tego silnika. Oryginalna rama Alpha A2/3000 jest dojrzałym, dobrze udokumentowanym silnikiem, który kwalifikowane zakłady naprawcze serwomotorów Fanuc serwisują rutynowo. Typowe tryby awarii — zużycie łożysk, degradacja izolacji uzwojeń, awaria enkodera A64 — wszystkie można naprawić poprzez regenerację. Dla zakładów eksploatujących wiele maszyn z tym typem silnika, naprawa w połączeniu z programem wymiany rdzeni może znacznie obniżyć koszt wymiany jednostki w porównaniu do zakupu nowych lub odnowionych. Kluczowym wymogiem jest korzystanie z zakładu naprawczego z doświadczeniem w zakresie serii Alpha firmy Fanuc i możliwością przetestowania naprawionego silnika na kompatybilnym oryginalnym wzmacniaczu Alpha, a nie na uniwersalnym stanowisku testowym serwo, przed zwrotem.
