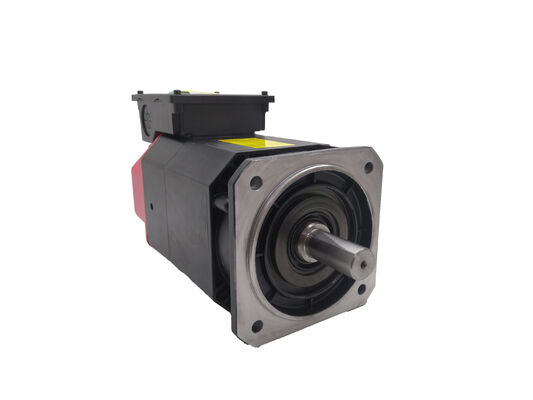

Fanuc A06B-1420-B900— αiI 1/24,000 Wbudowany silnik wrzeciona AC, 24 000 obr./min Konfiguracja specjalna

Przegląd produktu

Numer części: A06B-1420-B900#F321

Szukano również jako: A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

Model silnika: αiI 1/24,000

Typ: Wbudowany (BM) silnik wrzeciona AC — Konfiguracja specjalna

Klasyfikacja: Zintegrowany silnik wrzeciona wysokoobrotowego Fanuc Alpha i Series — Maksymalna prędkość 24 000 obr./min, mocowanie kołnierzowe, gładki otwór, tylny interfejs enkodera, kompatybilny ze wzmacniaczem αiSP

Czym jest ten silnik w rzeczywistości

Przed złożeniem zamówienia należy wyjaśnić tę kwestię: A06B-1420-B900#F321 nie jest konwencjonalnym silnikiem serwo AC typu, który montuje się zewnętrznie i łączy z wrzecionem maszyny za pomocą sprzęgła lub paska. Jest to wbudowany silnik wrzeciona — bezramowy zespół wirnika i stojana, który jest zintegrowany bezpośrednio w obudowie wkładu wrzeciona podczas oryginalnej produkcji maszyny. Wał wrzeciona i wirnik silnika to ten sam element. Wrzeciono maszyny jest wałem silnika.

Taka konstrukcja — czasami nazywana wrzecionem zmotoryzowanym lub zintegrowanym silnikiem wrzeciona — eliminuje każdy element mechaniczny znajdujący się między konwencjonalnym silnikiem a narzędziem skrawającym: brak sprzęgła, brak paska, brak pośredniego stopnia przekładni. Rezultatem jest wrzeciono, które może pracować z prędkościami, których mechaniczne układy napędowe fizycznie nie mogą osiągnąć, bez wibracji wprowadzanych przez paski lub sprzęgła, a dynamika obrotowa jest całkowicie określona przez konstrukcję łożysk wrzeciona i własne charakterystyki silnika.

A06B-1420-B900#F321 to specyficzny wbudowany zespół silnika stanowiący serce jednego z tych wkładów wrzeciona, o znamionowej maksymalnej prędkości 24 000 obr./min.

Specyfikacje techniczne

24 000 obr./min: Inżynierskie uzasadnienie silnika wbudowanego

Dwadzieścia cztery tysiące obrotów na minutę nie jest osiągalne za pomocą konwencjonalnego silnika wrzeciona napędzanego paskiem lub połączonego sprzęgłem. Przy tej prędkości elementy mechaniczne układu napędowego — paski, koła pasowe, sprzęgła, łożyska pośrednie — generują ciepło, wibracje i siły nierównowagi, które albo ograniczają osiągalną prędkość, albo szybko niszczą układ napędowy. Obróbka wysokoobrotowa przy 24 000 obr./min wymaga innego podejścia: umieść silnik wewnątrz wrzeciona i całkowicie usuń układ napędowy.

Dokładnie to robi A06B-1420-B900#F321. Zintegrowany bezpośrednio z wkładem wrzeciona, uzwojenie stojana jest nawinięte w obudowie wrzeciona, a wirnik jest wciskany lub kurczony na wale wrzeciona. Gdy wzmacniacz zasila pole stojana, wał — i wszystko, co jest do niego przymocowane, w tym uchwyt narzędzia i narzędzie skrawające — obraca się bezpośrednio w odpowiedzi. Brak pośredniej mechaniki. Brak wibracji wprowadzanych przez zmiany napięcia paska. Brak rezonansu ze sztywności skrętnej sprzęgła. Tylko wrzeciono, podparcie łożyskowe i pole silnika.

Praktyczny rezultat dla obróbki jest znaczący. Przy 24 000 obr./min z frezem o małej średnicy, prędkości powierzchniowe, które wymagałyby niepraktycznie dużych frezów przy konwencjonalnych prędkościach wrzeciona, stają się dostępne dzięki kompaktowym, precyzyjnym narzędziom. Frezy trzpieniowe o małej średnicy w stali narzędziowej, operacje wykańczania stopów aluminium, wiercenie płytek drukowanych i precyzyjne konturowanie w twardych materiałach korzystają z połączenia wysokiej prędkości i obrotów bez wibracji, które zapewnia silnik wbudowany.

Specjalna konfiguracja #F321

Sufiks #F321 identyfikuje tę jednostkę jako specjalną konfigurację fabryczną silnika wbudowanego A06B-1420-B900 — odmienną od standardowego wariantu #0321, który pojawia się w regularnym katalogu Fanuc.

W konwencji nazewnictwa silników wrzecion wbudowanych Fanuc, cyfry sufiksu kodują fizyczną konfigurację zespołu silnika: geometrię kołnierza, interfejs otworu, pozycję montażu enkodera i opcje specjalne. #F321 to specjalna wersja fabryczna, wyprodukowana zgodnie ze specyfikacją konstrukcyjną wkładu wrzeciona konkretnego producenta maszyny. Oznacza to, że średnica zewnętrzna stojana, wymiary otworu wirnika, układ montażu enkodera i geometria kanałów chłodzących pasują do jednej konkretnej konstrukcji wkładu wrzeciona.

Ma to bezpośrednie praktyczne implikacje: A06B-1420-B900#F321 nie jest uniwersalnym zamiennikiem dla żadnego wbudowanego silnika pracującego z prędkością 24 000 obr./min. Jest to właściwy zamiennik specjalnie dla wkładu wrzeciona, dla którego został pierwotnie zaprojektowany. Wymiary fizyczne muszą pasować — silnik wbudowany, który nie pasuje do otworu stojana obudowy wrzeciona, lub którego otwór wirnika nie pasuje do wału wrzeciona, nie może być zamontowany niezależnie od zgodności z oceną prędkości.

Zawsze dokładnie sprawdzaj numer części — #F321, #0321 i #F621 to różne zespoły fizyczne, mimo że dzielą tę samą ocenę prędkości i podstawowe oznaczenie modelu.

Wymiana silnika wbudowanego: Co to obejmuje

Wymiana wbudowanego silnika wrzeciona to zasadniczo inne zadanie niż wymiana silnika serwo montowanego zewnętrznie. Nie ma złącza do odłączenia, śrub sprzęgła do usunięcia, ani mocowań stopy do odkręcenia. Stojan i wirnik silnika wbudowanego są częścią konstrukcji wkładu wrzeciona.

Typowy proces wymiany w maszynie z tym silnikiem obejmuje:

Demontaż wkładu wrzeciona. Cały zespół wrzeciona — obudowa, łożyska, wirnik, stojan i wszystkie powiązane połączenia chłodzenia i czujników — jest usuwany z maszyny jako całość. Jest to precyzyjny demontaż wymagający odpowiednich narzędzi i udokumentowanych wartości momentu obrotowego.

Remont wrzeciona. Uszkodzone uzwojenie stojana lub zespół wirnika jest wyciskany lub wyjmowany z obudowy wrzeciona, a nowy stojan A06B-1420-B900#F321 jest instalowany w obudowie z odpowiednim pasowaniem i wyrównaniem. Wymiana łożysk jest standardową praktyką podczas każdego remontu wrzeciona — łożyska są elementami o precyzyjnej klasie i nie są ponownie używane podczas demontażu wrzeciona.

Weryfikacja wyważenia dynamicznego. Po ponownym montażu wrzeciono jest dynamicznie wyważane. Przy 24 000 obr./min wszelkie pozostałe nierównowagi generują siły i wibracje, które przekraczają dopuszczalne obciążenia łożysk i pogarszają jakość skrawania. Wyważenia nie można pominąć ani odłożyć.

Wyrównanie enkodera. Tylny interfejs enkodera musi być wyrównany zgodnie ze specyfikacją po ponownym montażu. Niewłaściwie wyrównany enkoder powoduje błędy sprzężenia zwrotnego prędkości, które prowadzą do błędów wzmacniacza wrzeciona lub niestabilnej kontroli prędkości.

Dla większości użytkowników remont wrzeciona z wymianą silnika wbudowanego jest zadaniem dla wykwalifikowanego serwisu wrzecion, a nie dla konserwacji na hali produkcyjnej. Precyzja pasowania łożysk, wymóg wyważenia i wyrównanie enkodera wymagają sprzętu i kontroli procesu, których ogólne warsztaty konserwacyjne zazwyczaj nie posiadają.

Kompatybilność wzmacniacza i CNC

A06B-1420-B900#F321 wymaga wzmacniacza serii Fanuc αiSP (Alpha i Spindle) — modułu napędu wrzeciona w szafie napędowej Fanuc serii αi. Specyficzna moc modułu wzmacniacza musi odpowiadać klasie mocy silnika; αiI 1/24,000 przy tym poziomie mocy jest parowany z odpowiednią jednostką αiSP dla konfiguracji napędu maszyny.

Kompatybilne platformy CNC obejmują Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B i 32i. Silnik nie jest kompatybilny ze starszymi wzmacniaczami wrzecion serii α (nie-i), które używają innego interfejsu napędu i architektury sterowania.

Krzyżowe odniesienie A04B-0099-H062#24K identyfikuje powiązany kabel lub zestaw interfejsu dla specyficznej konfiguracji złącza i enkodera tego silnika — należy potwierdzić to odniesienie z dokumentacją elektryczną maszyny podczas pozyskiwania powiązanych elementów okablowania.

Typowe platformy maszyn

A06B-1420-B900#F321 został zaprojektowany do specyficznych wkładów wrzecion obrabiarek pracujących na systemach sterowania Fanuc αi. Kategorie maszyn, które wykorzystują wbudowane wrzeciona 24 000 obr./min tego typu, obejmują:

Wysokoobrotowe centra obróbcze pionowe do form i matryc. 3-osiowe i 5-osiowe VMC przeznaczone do wykańczania twardych metali i skomplikowanego obrabiania konturów w stali narzędziowej i materiałach utwardzonych, gdzie 24 000 obr./min umożliwia efektywne skrawanie frezami o małej średnicy z kulistą lub promieniową końcówką przy produktywnych prędkościach powierzchniowych.

Wysokoobrotowe maszyny do wiercenia i gwintowania. Dedykowane centra wiertarsko-gwintujące i platformy do obróbki cyklicznej dla elementów aluminiowych i metali nieżelaznych, gdzie 24 000 obr./min zapewnia prędkość wrzeciona potrzebną do pracy małych wierteł i gwintowników przy ich optymalnych parametrach skrawania bez strat czasu cyklu.

Centra obróbcze grafitu i kompozytów. Maszyny przeznaczone do obróbki elektrod grafitowych (narzędzia EDM), przycinania włókna węglowego i wykańczania elementów kompozytowych, gdzie wysoka prędkość wrzeciona w połączeniu z niewielką głębokością skrawania zapewnia doskonałe wykończenie powierzchni w materiałach reagujących na wysoką prędkość powierzchniową.

Precyzyjne platformy obróbki wieloosiowej. 5-osiowe centra obróbcze i systemy obróbki złożonej, gdzie kompaktowa konstrukcja silnika wrzeciona zintegrowanego i brak elementów napędowych pozwala na mniejszą powierzchnię maszyny i lepszy dostęp do złożonej geometrii przedmiotu obrabianego.

Często zadawane pytania

P1: Czy jest to standardowy silnik serwo, czy coś innego?

A06B-1420-B900#F321 to wbudowany (zintegrowany) silnik wrzeciona AC — nie konwencjonalny silnik serwo montowany zewnętrznie. Jest to bezramowy zespół stojana i wirnika przeznaczony do instalacji wewnątrz obudowy wrzeciona, gdzie wirnik jest zamontowany bezpośrednio na wale wrzeciona. Brak zewnętrznego wału, czoła kołnierza ani mocowań stopy, jak w standardowym silniku serwo. Wymiana wymaga demontażu wrzeciona przez wykwalifikowany serwis wrzecion, a nie standardowej wymiany silnika.

P2: Czy wariant #F321 pasuje do wszystkich zastosowań wrzecion Fanuc 24 000 obr./min?

Nie. #F321 to specjalna konfiguracja fabryczna o specyficznej średnicy zewnętrznej stojana, wymiarach otworu wirnika, geometrii kanałów chłodzących i montażu enkodera, które pasują do jednego konkretnego projektu wkładu wrzeciona. Inne warianty sufiksów (#0321, #F621 itp.) z tej samej serii A06B-1420-B900 mają inne wymiary fizyczne. Zawsze należy dokładnie sprawdzić, czy pełny numer części — w szczególności pełny sufiks — odpowiada uszkodzonemu silnikowi przed złożeniem zamówienia. Silnik wbudowany, który nie pasuje do geometrii obudowy wrzeciona, fizycznie nie może być zainstalowany.

P3: Który wzmacniacz Fanuc jest kompatybilny z tym silnikiem?

A06B-1420-B900#F321 wymaga wzmacniacza serii Fanuc αiSP — modułu napędu wrzeciona używanego w szafach napędowych Fanuc serii αi. Jest kompatybilny z Fanuc CNC Series 0i, 15i, 16i, 18i, 21i, 30i i 31i na platformie αi. Nie jest kompatybilny ze starszymi napędami wrzecion serii α (nie-i). Podczas wymiany silnika należy zweryfikować ustawienia parametrów wzmacniacza dla typu silnika i maksymalnej prędkości, aby pasowały do specyfikacji αiI 1/24,000.

P4: Czy ten silnik można naprawić zamiast wymieniać?

Tak — A06B-1420-B900#F321 jest jednostką naprawialną, a wykwalifikowane serwisy silników wrzecion Fanuc oferują usługi przewijania i remontu uszkodzonych stojanów i zespołów wirnika. Naprawa jest często bardziej opłacalną ścieżką dla silnika, który doznał uszkodzenia uzwojenia lub łożysk, w porównaniu do pozyskania nowej lub wymiennej jednostki. Programy wymiany rdzeni są również dostępne u niektórych dostawców, gdzie uszkodzona jednostka jest wysyłana jako kredyt za wymienioną jednostkę po remoncie. Czas realizacji naprawy zależy od charakteru uszkodzenia i dostępności części — dla maszyn z harmonogramami produkcji, które nie mogą sobie pozwolić na długi przestój, posiadanie przetestowanej jednostki zamiennej równolegle z wysłaniem uszkodzonego silnika do naprawy jest praktyczną strategią ograniczania ryzyka.

P5: Dlaczego po zainstalowaniu silnika wbudowanego konieczne jest sprawdzenie wyważenia dynamicznego?

Przy 24 000 obr./min nawet niewielkie nierównowagi masy w obracającym się zespole generują znaczące siły odśrodkowe. Zależność między nierównowagą a siłą jest nieliniowa z prędkością — pozostała nierównowaga, która nie miałaby zauważalnego wpływu przy 3 000 obr./min, generuje siły o rzędy wielkości większe przy 24 000 obr./min. Siły te cyklicznie obciążają łożyska wrzeciona, przyspieszają ich zużycie, powodują wibracje, które pojawiają się bezpośrednio na obrabianej powierzchni, i mogą spowodować awarię łożysk w znacznie krótszym czasie niż normalna żywotność łożysk. Wyważenie nie jest opcjonalne po remoncie wrzeciona — jest to obowiązkowy etap uruchomienia, który bezpośrednio określa, jak długo zrekonstruowane wrzeciono będzie działać i jak dobrze będzie skrawać.
