Jednostka serwonapędu wrzeciona AC FANUC A06B-6044-H008 — Analogowy napęd do sterowania wrzecionem CNC

Napęd zapewniający niezawodną pracę wrzeciona

Nie bez powodu ta jednostka wciąż pojawia się w warsztatach maszynowych, które odmawiają wycofania swoich starszych maszyn sterowanych przez FANUC — działa i działa od dziesięcioleci. FANUC A06B-6044-H008 to jednostka serwonapędu wrzeciona AC zbudowana w oparciu o architekturę interfejsu analogowego, zaprojektowana do współpracy z silnikiem wrzeciona AC FANUC Model 6 i często spotykana w maszynach z wczesnymi sterownikami FANUC SYSTEM 10/11.

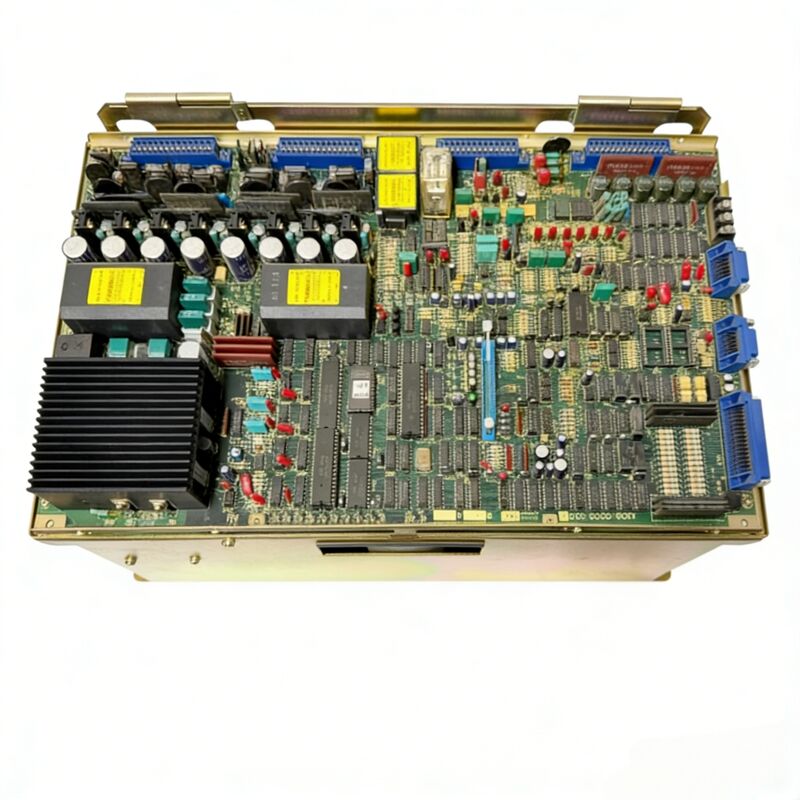

To nie jest delikatny element elektroniki. Napęd jest umieszczony w solidnej, anodowanej metalowej obudowie, z kartą PCB sterowania wrzecionem mocno zamocowaną na górze jednostki — praktyczny, łatwy w serwisowaniu układ, który sprawiał, że naprawy w terenie były znacznie prostsze niż w późniejszych konstrukcjach typu „wszystko w jednym”. Został wyprodukowany w Japonii, w zakładzie FANUC w pobliżu góry Fudżi, a jakość wykonania odzwierciedla to pochodzenie.

Jeśli Twoja maszyna uległa awarii, a ten napęd jest jej przyczyną, masz do czynienia z dobrze zrozumianą, dobrze udokumentowaną jednostką, którą społeczność zajmująca się naprawami CNC serwisuje od lat.

Specyfikacje techniczne

Co wyróżnia tę jednostkę

A06B-6044-H008 należy do ery, w której napędy wrzecion FANUC komunikowały się za pomocą sygnału analogowego, a nie protokołów magistrali szeregowej używanych w późniejszych generacjach wzmacniaczy. Oznacza to, że sterownik CNC wysyła polecenia prędkości jako napięcie analogowe, a napęd reaguje odpowiednio — prostsza ścieżka sygnału z mniejszą liczbą warstw narzutu cyfrowego, ale wymagająca starannej uwagi na prowadzenie kabli i ekranowanie w celu utrzymania czystej integralności sygnału.

Typ silnika wrzeciona jest wybierany za pomocą kości ROM na karcie PCB. W przypadku H008 wbudowany ROM to J11, który definiuje relację między napędem a silnikiem i określa, w jaki sposób jednostka interpretuje sprzężenie zwrotne i wykonuje regulację prędkości. Zamiana górnej karty bez weryfikacji zgodności ROM jest jednym z najczęstszych błędów podczas wymiany w terenie — warto to dokładnie sprawdzić, zanim cokolwiek zostanie włączone.

Karta wrzeciona A20B-0009-0531 jest podłączana na górze głównej obudowy napędu. Można ją wymieniać niezależnie od sekcji zasilania, co jest dużą zaletą, gdy usterka jest ograniczona do płyty sterującej, a nie do modułów tranzystorowych lub elementów mocy poniżej.

Typowe kody alarmowe i ich znaczenie

Technicy terenowi zajmujący się tą jednostką prawdopodobnie napotkają kilka powtarzających się kodów alarmowych. Oto szybki podręcznik dla najczęstszych:

• AL-01 (Przegrzanie silnika) — Sprawdź wentylator chłodzący silnik, zbadaj warunki przeciążenia i oczyść zablokowane kanały powietrzne.
• AL-05 (Przepalony bezpiecznik zasilania sterowania) — Wskazuje na bezpiecznik AF2 lub AF3; spowodowane przez wadliwą kartę PCB lub nieprawidłowe napięcie zasilania.
• AL-08 (Wysokie napięcie wejściowe) — Często spowodowane nieprawidłowym ustawieniem przełącznika wyboru napięcia. Zweryfikuj konfigurację 200 V vs 230 V.
• AL-09 (Przegrzanie radiatora) — Awaria wentylatora chłodzącego lub nagromadzony kurz na żeberkach radiatora. Wyczyść i wymień w razie potrzeby.
• AL-11 (Przepięcie w obwodzie DC) — Może wskazywać na wysoką impedancję sieci lub awarię modułu tranzystorowego lub karty PCB.

Zrozumienie tych alarmów przed wezwaniem serwisu może zaoszczędzić znaczną ilość czasu na diagnostykę i wymianę informacji.

Kwestie związane z pozyskiwaniem i naprawą

Nowe, stare zapasy A06B-6044-H008 są rzadkością — nie jest to jednostka, którą FANUC nadal produkuje. Większość dostępnych na rynku jednostek to jednostki odnowione lub nadwyżkowe, a jakość znacznie się różni w zależności od tego, kto je testował i co sprawdził. Dokładna ocena na stanowisku testowym przy użyciu dopasowanego stanowiska testowego FANUC i testowania sprzężenia zwrotnego jest najbardziej niezawodnym sposobem potwierdzenia, że jednostka jest rzeczywiście sprawna, zanim zostanie ponownie zainstalowana w maszynie produkcyjnej.

Naprawa jest realną opcją. Konstrukcja modułowa oznacza, że doświadczone warsztaty mogą rozwiązywać problemy z sekcją zasilania, degradacją kondensatorów i usterkami karty PCB poprzez wymianę poszczególnych komponentów, a nie wymianę całej jednostki. W przypadku maszyn, w których ten napęd stanowi wąskie gardło w powrocie do produkcji, istnieją opcje naprawy tego samego dnia lub następnego dnia oferowane przez wyspecjalizowanych dostawców usług FANUC.

Często zadawane pytania

P1: Jaki silnik wrzeciona jest przeznaczony do napędzania przez A06B-6044-H008?

O: Ta jednostka jest dopasowana do silnika wrzeciona AC FANUC Model 6. Dopasowanie jest określone przez kość ROM J11 na karcie wrzeciona A20B-0009-0531. Użycie innego modelu silnika bez zmiany ROM i ponownej konfiguracji napędu spowoduje nieprawidłowe działanie lub błędy alarmowe.

P2: Czy ten napęd może być używany z nowszymi sterownikami CNC FANUC poza SYSTEMEM 10/11?

O: Jest przeznaczony do sterowników FANUC SYSTEM 10/11 i komunikuje się za pomocą interfejsu analogowego. Integracja z późniejszymi sterownikami FANUC opartymi na magistrali cyfrowej (takimi jak serie 16/18/21) zazwyczaj nie jest prosta i zazwyczaj nie jest zalecana bez dodatkowego sprzętu interfejsowego lub konwersji.

P3: Jaki jest najczęstszy tryb awarii tej jednostki?

O: Najczęstszą awarią związaną z wiekiem jest degradacja kondensatorów w sekcji zasilania, a następnie awaria wentylatora chłodzącego prowadząca do alarmów przegrzania radiatora (AL-09). Częste są również usterki karty PCB na karcie wrzeciona, które zazwyczaj są bardziej opłacalne do naprawy niż awarie modułów zasilania.

P4: Czy karta wrzeciona (A20B-0009-0531) jest wymienna z kartami z innych napędów z serii A06B-6044-H?

O: Nie bezpośrednio. Każda karta wrzeciona w serii H posiada specyficzny ROM, który definiuje kompatybilny model silnika. H007, na przykład, używa A20B-0009-0530 z ROM J10. Zamiana kart między wariantami z sufiksem H bez weryfikacji zgodności ROM spowoduje niedopasowanie działania.

P5: Jak mogę sprawdzić, czy używana jednostka została prawidłowo przetestowana przed zakupem?

O: Zapytaj sprzedawcę, czy jednostka była testowana w warunkach zamkniętej pętli na aktywnym stanowisku testowym FANUC — nie tylko włączona i sprawdzona pod kątem oczywistych uszkodzeń. Uczciwy test laboratoryjny powinien potwierdzić regulację prędkości, moc wyjściową prądu i działanie bez alarmów w całym zakresie prędkości obrotowych. Jednostki opisane jedynie jako „włączają się” lub „wizualnie sprawdzone” niosą ze sobą znacznie większe ryzyko.
