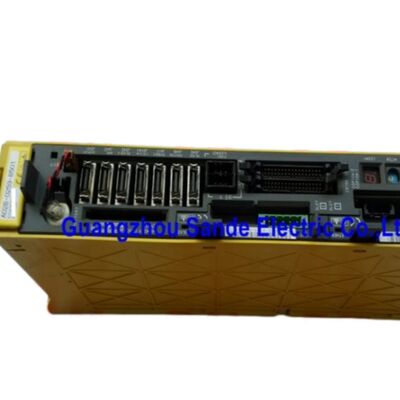

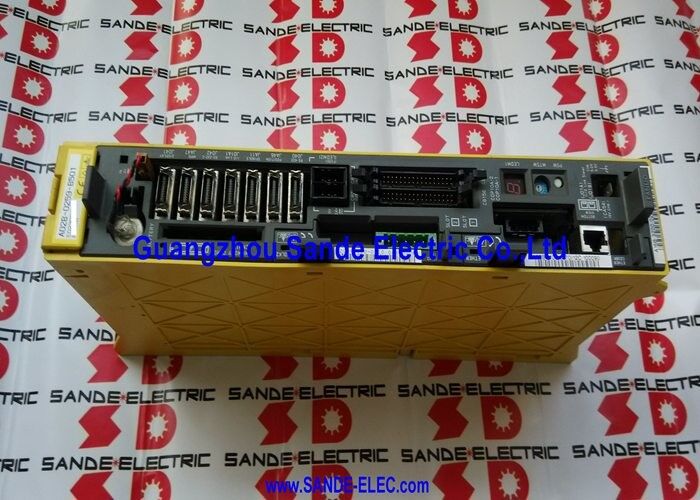

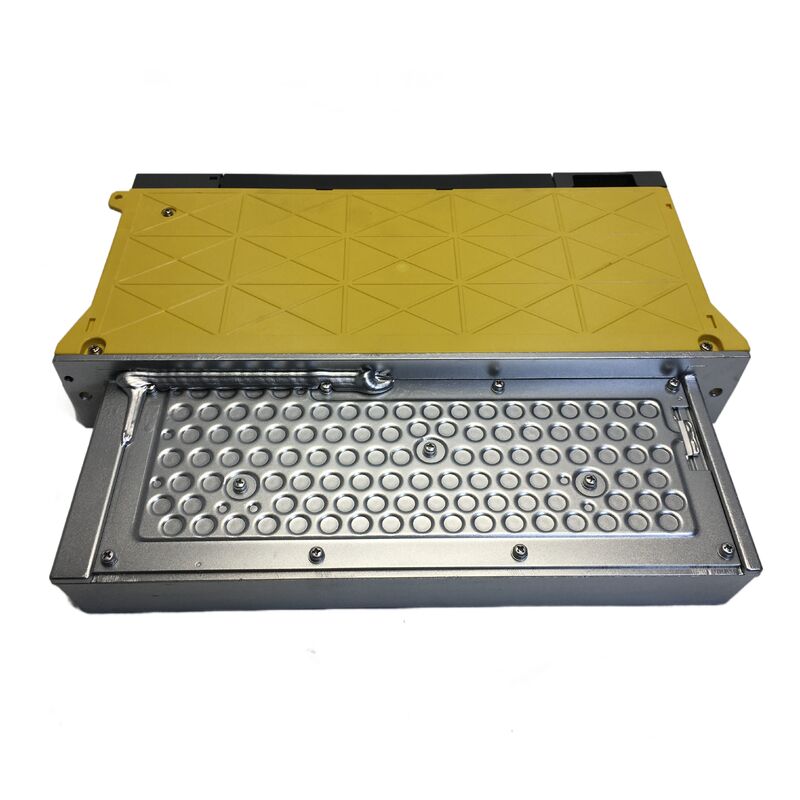

A06B-6096-H102 Moduł serwo wzmacniacza Fanuc A06B6096H102 A06B-6096-H102

FANUC A06B-6096-H102 Alfa serwo wzmacniacz modułu SVM1-20

Przegląd

W sprawieFANUC A06B-6096-H102jestModuł wzmacniacza serwo serii alfawyznaczonySVM1-20dlaInterfejs FSSBW sekcji zamówienia serii wejściowej 200-V FANUC jest wymieniony jako standardowy1 ośmoduł o wymiarach zewnętrznych380 × 60 × 172 mm, co czyni go jedną z bardziej kompaktowych jednostek o jednej osi w rodzinie.

Ten kompaktowy format jest jednym z powodów, dla których ten model pozostaje praktyczny w pracy nad wymianą.

Jest wystarczająco mały, by pomieścić go w szczelnie ustawionych szafkach sterujących, ale nadal należy do jasno określonej klasy wzmacniaczy serwo w oficjalnej gamie FANUC.To jest najważniejsze.: jest to specyficzny wzmacniacz Alpha/FSSB, a nie ogólny napęd o podobnej obudowie.

Kluczowe parametry

Profil techniczny

W indywidualnej tabeli specyfikacji FANUCSVM1-20jest powiązana z stosownymi przykładami ruchowymi, takimi jak:αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000 i β6/2000Ta sama tabela przypisujenominalny prąd wyjściowy 5,9 Armsi aograniczenie prądu nominalnego 20 Apdo tej klasy modelowej.

Wspólna specyfikacja SVM FANUC określa również metodę kontroli jakosterowanie PWM falowym z transistorem (IGBT).

To jednosiowy serwo wzmacniacz klasy 20 przeznaczony do odpowiednio dopasowanych aplikacji Alpha/FSSB,Z wystarczającą ilością oficjalnych szczegółów specyfikacji, aby był przydatny do przeglądu inżynieryjnego bez przesadzania z czymkolwiek, co sama instrukcja nie mówi..

Kontext zastosowania i zastąpienia

Największym przypadkiem zastosowania A06B-6096-H102 jest bezpośrednia wymiana w zainstalowanym systemie FANUC, który już używa tej samej rodziny interfejsów i klasy wzmacniacza.

Jeżeli celem jest przywrócenie prawidłowej pracy maszyny,utrzymanie oryginalnego oznaczenia modelu i typu interfejsu jest zwykle bardziej wartościowe niż próba dostosowania innego modułu do szafki.

Ponieważ to jest oficjalnie zidentyfikowanySVM1-20 FSSBModuł ten jest odpowiedni do naprawy zapasów, odbudowy projektów i zleceń serwisowych, w których dokładne dopasowanie liczby części jest częścią kontroli ryzyka.

Dla nabywców technicznych oficjalna obecna klasa i przykłady silników ułatwiają walidację H102 niż luźno opisywany odpowiednik rynku wtórnego.

Częste pytania

P1: Jaka jest A06B-6096-H102 w oficjalnej nazwie FANUC?
FANUC określa ten model jakoSVM1-20, aModuł serwo wzmacniacza Alpha o jednej osizInterfejs FSSBTa nazwa ma znaczenie, ponieważ definiuje klasę wzmacniacza i rodzinę komunikacyjną, do której należy.

P2: Do jakiej obecnej klasy należy SVM1-20?
W indywidualnej tabeli specyfikacji FANUCSVM1-20jest pokazana w postacinominalny prąd wyjściowy 5,9 Armsi aograniczenie prądu nominalnego 20 ApW przypadku obsługi maszyn, która wyraźnie odróżnia ją od większych jednostek klasy 40 i 80 w tej samej rodzinie produktów.

P3: Które silniki są oficjalnie wymienione jako przykłady mające zastosowanie do tego modelu?
Wykazy podręczneαM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000 i β6/2000na przykład silniki stosowane w grupie SVM1-20.

Jest to przydatne do wstępnego przeglądu technicznego, zwłaszcza gdy nabywca musi zweryfikować, czy wzmacniacz mieści się w odpowiedniej klasie silnika przed przejściem do dokumentacji specyficznej dla maszyny.

P4: Dlaczego dokładny numer zamówienia jest ważny dla H102?
Ponieważ w tabelach uporządkowania FANUC® rozróżniono modele wzmacniaczy według interfejsu i klasy wyjścia.A06B-6096-H102jest konkretnieFSSBwersjaSVM1-20, więc użycie dokładnego numeru zamówienia pomaga chronić przed niezgodnością interfejsu i niepotrzebnym rozwiązywaniem problemów podczas instalacji.

P5: Co należy sprawdzić przed wymianą wzmacniacza?
Zespół serwisowy powinien zweryfikować zainstalowany numer zamówienia, interfejs systemu, planowane sparowanie silników oraz dostępną przestrzeń w szafie do wymiany.

FANUC ostrzega również użytkowników, aby potwierdzili, że kombinacja silnika i wzmacniacza jest odpowiednia i że określone są ważne parametry,ponieważ niezgodności mogą uniemożliwić normalną pracę i mogą uszkodzić urządzenie.
